2 схемы

Последствия при несоблюдении техники безопасности

Описанные выше способы нацелены на быструю и безопасную зарядку. При этом ставится задача максимального сохранения ресурса свинцово-кислотного аккумулятора путём минимизации факторов его старения. А теперь давайте осмотрим отклонения. Что будет, если использовать ток больший, чем максимально допустимый? Первоначально следует отметить, что герметичные свинцово-кислотные аккумуляторы не смогут полностью зарядиться. Также из-за уменьшения эффективности механизма рекомбинации газов электролит будет терять воду. Поэтому даже разовой зарядки хватит, чтобы сократить ресурс работы.

А что будет, если уменьшить ток к 0,5 проценту от емкости? Герметичные свинцово-кислотные аккумуляторы зарядятся и в таком случае, но продолжаться данный процесс будет несколько недель. К тому же устройство будет находиться в состоянии, что эквивалентно разряженному. А это приводит к сульфатации и ускоренному старению. Конечно, одной зарядки с малым током недостаточно для серьезных повреждений, но ими лучше не пользоваться. Также необходимо следить и за конечным напряжением, чтобы не произошло недозаряда устройства и уменьшения его ресурса.

А почему свинцово-кислотные аккумуляторы имеют такой диапазон температур для зарядки? Дело в том, что при выходе из них прекращается работа механизма рекомбинации газов, и электролит теряет свою воду.

Какие ещё имеются варианты ЗУ для АКБ

Рассмотрим ещё несколько вариантов самостоятельных зарядных устройств для аккумуляторов.

Использование зарядки от ноутбука для АКБ

Один из самых простых и быстрых способов оживления севшего аккумулятора. Для реализации схемы оживления АКБ с помощью зарядки от ноутбука понадобятся:

1. Зарядное устройство от любого ноутбука. Параметры зарядных устройств составляют 19 В и ток около 5 А.
2. Лампа галогеновая мощностью 90 Вт.
3. Соединительные провода с зажимами.

Переходим к реализации схемы. Лампочка используется для того, чтобы ограничить ток до оптимального значения. Вместо лампочки можно использовать резистор.

Зарядку для ноутбука также возможно использовать для «оживления» автомобильного аккумулятора

Собрать такую схему не составляет большого труда. Если зарядку от ноутбука не планируется использовать по назначению, то штекер можно отрезать, после чего подключить к проводам зажимы. Предварительно при помощи мультиметра следует определить полярность. Лампочка включается в цепь, которая идёт на плюсовую клемму аккумулятора. Минусовая клемма от АКБ подключается напрямую. Только после подключения устройства к АКБ можно осуществлять подачу напряжения на блок питания.

ЗУ своими руками из микроволновой печи или аналогичных приборов

С помощью трансформаторного блока, который имеется внутри микроволновки, можно сделать ЗУ для АКБ.

Пошаговая инструкция изготовления самодельного зарядного устройства из трансформаторного блока от микроволновки представлена ниже.

1. С микроволновки нужно снять трансформаторный блок.
2. Удалить вторичную обмотку, после чего заменить её на изолированный провод сечением свыше 2 мм2 .

3. Определиться с необходимым количеством витков, которые нужно сделать при помощи изолированного провода. Выяснить необходимое значение можно экспериментальным путём. Для этого необходимо намотать 10 витков, после чего измерить выходное напряжение. К примеру, если его значение будет составлять 2 В, то для достижения 14,5 В понадобится сделать около 70 витков. Выходное напряжение будет зависеть от сечения используемого провода.

4. Для реализации схемы понадобится диодный мост и мощный конденсатор.
5. По желанию в цепь можно включить амперметр, который будет показывать ток.

Схема подключения трансформаторного блока, диодного моста и конденсатора к автомобильному аккумулятору

Сборку устройства можно осуществлять на любом основании

При этом важно, чтобы все конструкционные элементы были надёжно защищены. При необходимости схему можно дополнить выключателем, а также вольтметром

Бестрансформаторное зарядное устройство

Если поиски трансформатора завели в тупик, то можно воспользоваться простейшей схемой без понижающих устройств. Ниже представлена такая схема, которая позволяет реализовать ЗУ для аккумулятора без использования трансформаторов напряжения.

Электрическая схема ЗУ без использования трансформатора напряжения

Роль трансформаторов выполняют конденсаторы, которые рассчитаны на напряжение величиной 250В. В схему следует включить минимум 4 конденсатора, расположив их параллельно. Параллельно конденсаторам в цепь включается резистор и светодиод. Роль резистора заключается в гашении остаточного напряжения после отключения устрйоства от сети.

В цепь также включается диодный мост, рассчитанный на работу с токами до 6А. В схему мост включается после конденсаторов, а к его выводам подключаются провода, идущие на АКБ для зарядки.

Принцип действия

Большинство устройств заряжают АКБ постоянными или импульсными токами. Сколько ампер нужно для зарядки автомобильного аккумулятора? Ток заряда выбирают равным одной десятой от емкости аккумуляторной батареи. При емкости 100 А*ч ток зарядки автомобильного аккумулятора будет 10 Ампер. АКБ придется заряжать около 10 часов до полного заряда.

Зарядка аккумулятора авто большими токами может привести к процессу сульфатации. Чтобы этого избежать, лучше производить заряд АКБ малыми токами, но более продолжительное время.

Импульсные устройства значительно уменьшают эффект сульфатации. Некоторые импульсные зарядные устройства имеют режим десульфатации, который позволяет восстанавливать работоспособность АКБ. Он заключается в последовательном заряде-разряде импульсными токами по специальному алгоритму.

Заряжая аккумуляторную батарею, нельзя допустить перезаряд. Он может привести к закипанию электролита, сульфатации пластин. Необходимо, чтобы устройство имело собственную систему контроля, измерения параметров и аварийного отключения.

Начиная с 2000-х на автомобили стали устанавливать специальные типы аккумуляторных батарей: AGM и гелевые. Зарядка автомобильного аккумулятора таких типов отличается от обычного режима.

Как правило, он трехэтапный. До определенного уровня заряд идет большим током. Затем ток уменьшается. Окончательный заряд происходит еще меньшими импульсными токами.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

• трансформаторные;
• аккумуляторные;
• конденсаторные;
• импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

• надёжность;
• высокая мощность;
• запуск авто в случае, если аккумулятор является «мёртвым»;
• простое устройство;
• регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

• мощность (P): 1,3−1,6 кВт;
• U = 12−24 В (зависит от транспортного средства);
• ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
• площадь (S) магнитопровода: 37 кв. см;
• диаметры провода I и II обмоток: 2 и 10 кв. мм;
• количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

• двуполупериодная;
• мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.

Среди дополнительных мер предосторожности следует выделить такие:

• при подключении клемм следите за тем, чтобы не перепутать «+» и «-», иначе простое самодельное зарядное устройство для АКБ выйдет из строя;
• подключение к клеммам нужно осуществлять только в выключенном положении;
• мультиметр должен иметь шкалу измерения свыше 10 А;
• при зарядке следует выкручивать пробки на аккумуляторе, во избежание его взрыва из-за закипания электролита.

Вот, собственно, и все что хотелось рассказать Вам о том, как правильно сделать зарядное устройство для автомобильного аккумулятора своими руками. Надеемся, что инструкция была для Вас понятной и полезной, т.к. этот вариант является одним из простейших видов самодельной зарядки для АКБ!

Также читают:

• Как собрать распределительный щит
• Схема подключения однофазного электросчетчика к сети
• Почему срабатывает УЗО

https://samelectrik.ru/

Как зарядить свинцовый аккумулятор проще и безопаснее всего?

Самый простой и безопасный метод зарядки свинцового аккумулятора —
это метод I-U (ток — напряжение). Сначала аккумулятор заряжают постоянным током,
а после достижения заданного напряжения, заряжают аккумулятор, поддерживая на нем,
постоянное напряжение.

Какой величины должен быть начальный ток зарядки аккумулятора?
Для большинства стационарных свинцовых аккумуляторов этот ток написан на корпусе. Максимальная величина
зарядного тока составляет от 0.2 до 0.3 емкости аккумулятора. Например, если емкость аккумулятора
равна 100 А*час, то ток заряда такого свинцового аккумулятора не может превышать 20 А или 30 А
(это решает производитель). Самая старая и самая распространенная рекомендация относительно зарядного
тока свинцового аккумулятора: «10 процентов от емкости», верна и сегодня. Любой свинцовый кислотный
аккумулятор можно заряжать, начиная зарядку с таким током, без боязни как-то повредить аккумулятор.

Каким должно быть конечное напряжение при зарядке свинцового
аккумулятора методом I-U ? Максимальное напряжение не должно превышать 2.3 &plusmn 0.023 В на каждый
элемент аккумулятора. Т.е. для свинцового аккумулятора с номинальным напряжением 12В, конечное
напряжение зарядки не должно превышать 13.8 &plusmn 0.15 В. Метод I-U чаще применяется при работе
аккумуляторов в буферном режиме, поскольку под напряжением 13.8 &plusmn 0.15 В современные
герметичные свинцовые кислотные аккумуляторы могут находится на протяжении всего
своего ресурса.

Сколько времени занимает зарядка свинцового аккумулятора —
методом I-U ? В зависимости от начального тока. Если начальный ток равен 20% емкости аккумулятора,
то за 5-6 часов аккумулятор заряжается примерно до 90% своей емкости. После перехода
к режиму постоянного напряжения, ток зарядки аккумулятора быстро падает и полная зарядка
аккумулятора занимает примерно сутки. Есть ли более быстрые способы зарядки свинцовых аккумуляторов?
Да, есть, и сейчас мы рассмотрим один из них.

Зарядка при помощи солнечных батарей

Солнечную батарею устанавливают на приборной панели машины. Ее подключают к разъему прикуривателя. Такое устройство очень полезно во время длительной стоянке транспортного средства для позарядки батареи. Особенно это актуально зимой. Благодаря правильно подобранной мощности модуля контролер заряда не нужен. Для солнечной зарядки автомобильного аккумулятора потребуется солнечная батарея, имеющая мощность 6 ватт; кабель, соединяющийся с бортовой сетью машины; развязывающий диод.

Подобный модуль может зарядить батарею, емкость которой составляет не более 75 Ач. Контролер заряда при этом не потребуется.

Сама обмотка (которая в бесперебойнике играет роль первичной обмотки) тут у нас будет понижающей, то есть вторичной. Трансформатор является обычным понижающим сетевым трансформатором, при таком режиме работы на выводах вторичной обмотки образуется переменное напряжение с номиналом 24 Вольт 8-15 Ампер, в зависимости от мощности трансформатора.

Как зарядить свинцовый аккумулятор проще и безопаснее всего?

С амый простой и безопасный метод зарядки свинцового аккумулятора — это метод I-U (ток — напряжение). Сначала аккумулятор заряжают постоянным током, а после достижения заданного напряжения, заряжают аккумулятор, поддерживая на нем, постоянное напряжение.

К акой величины должен быть начальный ток зарядки аккумулятора? Для большинства стационарных свинцовых аккумуляторов этот ток написан на корпусе. Максимальная величина зарядного тока составляет от 0.2 до 0.3 емкости аккумулятора. Например, если емкость аккумулятора равна 100 А*час, то ток заряда такого свинцового аккумулятора не может превышать 20 А или 30 А (это решает производитель). Самая старая и самая распространенная рекомендация относительно зарядного тока свинцового аккумулятора: «10 процентов от емкости», верна и сегодня. Любой свинцовый кислотный аккумулятор можно заряжать, начиная зарядку с таким током, без боязни как-то повредить аккумулятор.

К аким должно быть конечное напряжение при зарядке свинцового аккумулятора методом I-U ? Максимальное напряжение не должно превышать 2.3 ± 0.023 В на каждый элемент аккумулятора. Т.е. для свинцового аккумулятора с номинальным напряжением 12В, конечное напряжение зарядки не должно превышать 13.8 ± 0.15 В. Метод I-U чаще применяется при работе аккумуляторов в буферном режиме, поскольку под напряжением 13.8 ± 0.15 В современные герметичные свинцовые кислотные аккумуляторы могут находится на протяжении всего своего ресурса.

С колько времени занимает зарядка свинцового аккумулятора — методом I-U ? В зависимости от начального тока. Если начальный ток равен 20% емкости аккумулятора, то за 5-6 часов аккумулятор заряжается примерно до 90% своей емкости. После перехода к режиму постоянного напряжения, ток зарядки аккумулятора быстро падает и полная зарядка аккумулятора занимает примерно сутки. Есть ли более быстрые способы зарядки свинцовых аккумуляторов? Да, есть, и сейчас мы рассмотрим один из них.

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

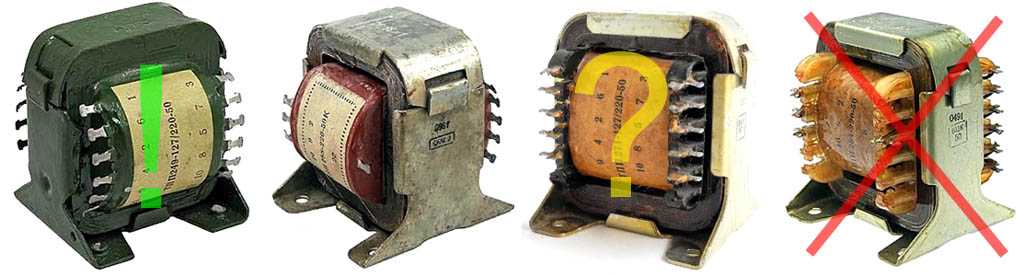

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

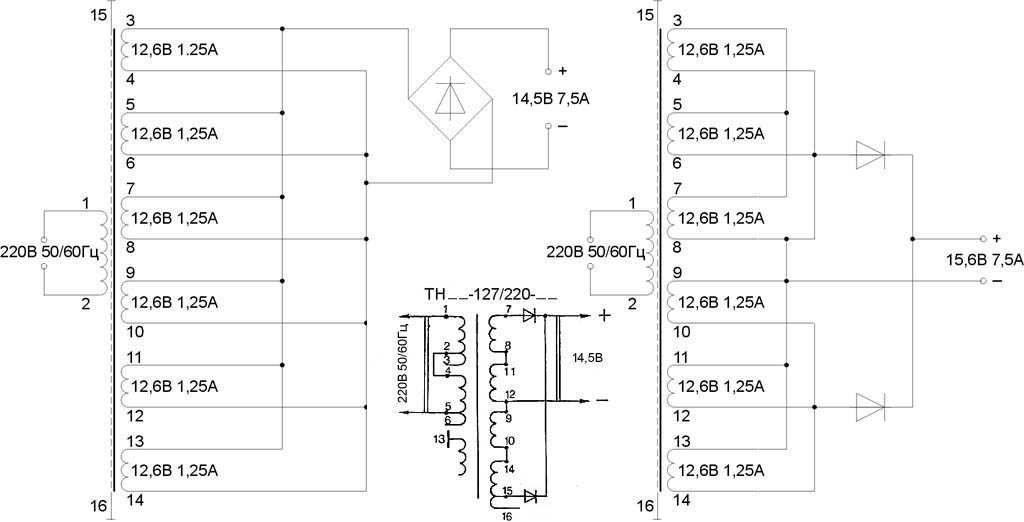

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

1. Сетевые (первичные) обмотки выводятся на первые номера.
2. Межобмоточные экраны выводятся на последние номера.
3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

Сильные и слабые стороны технологии AGM

Евгений Бронов

автору

У каждой конструкции тяговых аккумуляторов на 12 вольт есть, как свои положительные черты, так и не совсем сильные стороны, которые порой замедляют всю работу лодочного мотора. Что касается технологии AGM, у нее гораздо больше плюсов, нежели минусов, так как это весьма современная и усовершенствованная технология аккумулятора.

Плюсы AGM

Сегодня тысячи лодочников по всему миру предпочитают тяговые аккумуляторы этой технологии. Они выбирают их за простоту в эксплуатации, за долговечность и общую практичность:

• к одной из самых положительных черт данной технологии относится ее весьма демократичная цена. Практически каждый судовладелец сегодня может позволить себе приобрести аккумулятор этой технологии. Хотя, конечно, нужно отметить, что и среди дорогих аккумуляторов AGM также можно встретить;
• также к положительным сторонам данного аккумулятора относится то, что представлены в широкой линейке и их всегда можно встретить в продаже;
• аккумуляторы этого типа имеют очень большой срок своей службы, как уже отмечалось. Даже если раз в неделю вы будете постоянно ходить на своей лодке и пользоваться при этом аккумулятором, то его хватит примерно на 7 лет. По подсчетам специалистов. При этом, доступным числом циклов-зарядов станет цифра в 800 зарядов;.
• этот аккумулятор можно заряжать без выделения каких-либо опасных веществ. Можно сказать, что он обладает определенной герметичностью;
• у этой модели аккумулятора есть возможность удобно лежать на боку. Хотя его не рекомендуют переворачивать вверх тормашками;
• этот тип аккумулятора не нуждается в каком-то супер сложном уходе.

Рекомендуем прочитать: Как подобрать длину ноги лодочного мотора?

Отрицательные стороны AGM технологии

Интересно, что в работе этих аккумуляторов есть свои нюансы, о которых никогда не догадаешься. Лучше ознакомиться с ними из статей или инструкции, в противном случае, можно не намеренно нанести вред своему аккумулятору:

• этот тип тяговых аккумуляторов невозможно хранить в полностью разряженном состоянии. Его степень разрядки не должна превышать черты в примерно 20-30 процентов, иначе могут быть непоправимые последствия;
• также отрицательным моментом можно считать уменьшение напряжения этого аккумулятора в холодную погоду. Это может в целом сказаться на эффективности работы вашего лодочного двигателя.

Как правильно заряжать аккумулятор

Правильная зарядка состоит из нескольких способов. Первый способ, посредством которого заряд происходит постоянным током, проходит под контролем человека. Второй способ, с помощью постоянного напряжение, более простой. Но АКБ зарядится только на 80 процентов.

Есть еще один метод. Он соединяет первые два и называется комбинированным и не является бюджетным. Так как требует покупки дорогого зарядного устройства.

Зарядка постоянным током

Шаги процедуры зарядки первым методом:

1. Подключить зарядной устройство к АКБ. Положительную клемму – к выводу со знаком «плюс», отрицательную клемму – к выводу со знаком «минус»
2. Установить ток в размере 10 процентов от номинального.
3. Заряжать в течение нескольких часов. Затем проверить мультиметром напряжение в выводах электродов.
4. Устройство должно показать 14 Вольт. Перестать заряжать.
5. Если автовладелец заряжал АКБ силой тока 6 Ампер, то снизить силу до 3 А. иначе повысится кипение.
6. Когда напряжение повысится до 15 Вольт, понизить силу тока еще раз до 1,5 А. Продолжать заряжать до тех пор, пока эти значения тока и напряжения изменяться не будут.

Процесс зарядки постоянным напряжением проще.

Зарядка постоянным напряжением

Используя этот способ, нужно установить напряжение заряда около 14 В. Если первый метод был медленным, то процесс данной подзарядки пройдет быстро. Около 6 часов понадобится, чтобы зарядить АКБ до 90 процентов.

Зарядка в автоматическом режиме

Еще более просто метод – это зарядка в автоматическом режиме. Устройство питания подключают к аккумулятору, далее прибор самостоятельно настраивает нужный способ зарядки для подключенного АКБ.

После того, как будет заряжен аккумулятор полностью, зарядный прибор отключается.

Автоматическое зарядное устройство Вымпел 150

Зависимость от внешних условий

Ток и другие показатели работы всех систем имеют четкую зависимость от внешней среды, в частности, от ее температурных характеристик. Владельцы авто часто сообщают, что в зимнее время параметры увеличиваются, в результате чего напряжение значительно снижается. Есть предположение, и оно подтверждается практикой, что можно оставить машину на морозе, а затем и вовсе ее не завести. Поэтому в качестве крайней меры приходится снимать АКБ и забирать ее домой.

Итак, что же происходит внутри батареи, если температуры низкие, к каким последствиям это ведет? Все просто! На самом деле никакого падения напряжения в зимнее время не наблюдается. Есть лишь изменение плотности электролита, однако у заряженной батареи происходит рост, а у разряженной – снижение показателя. Другими словами, при наблюдении изменений в АКБ есть несколько вариантов действий: зарядить или брать с собой. Если пренебречь этими рекомендациями, можно прийти к полному замерзанию электролита, а это способствует полному разрыву корпуса устройства.

Таким образом, вольтаж имеет зависимость от ряда факторов – температурных внешних условий, степени заряженности аккумулятора, условий его эксплуатации. О том, что аккумулятор разряжен на все 100%, говорит показатель напряжения, равный 10.5 Вольт. Дальнейший перезаряд батареи не приведет к исправлению ситуации. Если зарядное устройство не отключается после того, как батарея не принимает ток, это может привести к закипанию электролита. Для нормализации ситуации стоит использовать импульсное устройство, которое позволит освободиться от привязки к процессу зарядки. Вольтаж обуславливается уровнем напряжения и позволяет определить действия касательно дальнейшей эксплуатации зарядного устройства. Необходимо, чтобы ток также имел оптимальное значение. Если учитывать постоянство тока, то можно сделать вывод, что затрачивается более высокая мощность, следовательно, напряжение на выводах становится более низким.

Каким может быть результат зарядки

Состояние аккумулятора в таком режиме напоминает «отдых» (разряженный аккумулятор хранится на складе при низкой температуре). Это говорит о том, что он быстро придет в негодность, потому что идет сульфатация.

После отключения от ЗУ после успешной зарядки внешний вид аккумулятора ничем не отличается от  только что купленного.

При визуальном осмотре не должно быть обнаружено никаких следов налета или выделения сероводорода. Если налет присутствует, он указывает на то, что зарядка проводилась неправильно.

В случае отсутствия явных признаков неработоспособности источника питания, его нужно проверить «в деле»: установить в машину и попробовать ее не только завести, но и проехать на какое-то расстояние при всех включенных приборах.

Если нет сбоев, значит все прошло и завершилось успешно.

Технические характеристики и особенности конструкции

Выходное напряжение средней тяговой АКБ, как правило, составляет 12 В. В розничной продаже можно встретить батареи с жидким электролитом и с содержанием электролита в виде геля (гелевый аккумулятор).

Если электролит жидкий, такая АКБ отличается простотой ремонта, в случае его необходимости. Также и ее техническое обслуживание не представляет особого труда. Если внутреннее устройство (в частности, стальные пластины) тяговой батареи оказались поврежденными при условии сохранности корпуса, достаточно просто заменить электролит для того, чтобы вновь привести ее в рабочее состояние.

Кроме того, АКБ с жидким электролитом гораздо дешевле гелевых

Это тоже может сыграть существенную роль при выборе, несмотря на то, что следует соблюдать определенную осторожность при работе с таким источником питания

Гелевые тяговые АКБ стоят дороже. Но при этом им не нужны какие-то особые условия для зарядки и те технические манипуляции, которые бывает нужно проделывать с батареями, содержащими жидкий электролит. Гелевые аккумуляторы не случайно называют универсальными — по причине уникальности их состава, обеспечивающего максимальное удобство и абсолютную безопасность в применении.

Плюсы данной конструкции состоят в том, что у такой АКБ фактически отсутствует риск разгерметизации. Густое гелевое содержимое не предусматривает наличия в ней какого-либо отверстия для восполнения запасов электролита. Емкость таких батарей значительно выше, они более устойчивы к перепадам температур. В отличие от аккумуляторов с жидкой составляющей, они не требуют никакого дополнительного обслуживания. Гелевый электролит не нужно добавлять или заменять другим.

Поскольку гелевая структура такого аккумулятора является малотекучей, его можно без проблем наклонять в разные стороны, не опасаясь того, что электролит может быть при этом поврежден. Поэтому гелевые АКБ различных модификаций особенно удобны при использовании на воде, как для небольших, так и для более крупногабаритных судов.

Эти аккумуляторы не боятся вибрации и влаги. Они могут работать в экстремальных условиях, даже под водой, при минимальной температуре в -30°С. Их корпус выполнен из прочных полимерных материалов, что лишний раз способствует предотвращению разгерметизации.
