Что такое конденсатор?

Типы изделий

Устройства помогают определиться с оптимальной частотой колебаний на генераторах. Какие бывают конденсаторы, знают специалисты в области электроники. В основе стандартной классификации находится диэлектрик со своими характеристиками.

С учетом этого критерия различают следующие модели:

  • вакуумные;
  • с твердыми, газовыми и жидкими диэлектриками;
  • электролитические.

По величине объема выделяют переменные, постоянные и подстроечные устройства. В первых моделях емкость изменяется из-за напряжения и температуры. Постоянные конденсаторы обладают постоянной емкостью на протяжении своего срока эксплуатации. Подстроечные аналоги могут изменять емкость. Их применяют для разовой либо периодической подстройки схемы.

С учетом сферы применения различают следующие виды конденсаторов:

  • с низким вольтом;
  • высоковольтные;
  • импульсные;
  • пусковые (запускают мотор);
  • подавляющие помехи.

Реже можно встретить на практике модели из других классов.

Металлические и бумажные

В электронике пользователи и профессионалы могут столкнуться с бумажным устройством. Этот тип конденсатора используется в цепи с низкой и высокой частотами. Диэлектриком в его основе является конденсаторная специальная бумага. Устройство обладает низкой механической прочностью. Его часто монтируют в корпус из металла, который служит механической основной всей конструкции.

Высокими герметичными характеристиками и значительной удельной емкостью обладает металлобумажный аналог. Одновременно он отличается от других типов качественной электрической изоляцией. В нем используется металлическое вакуумное напыление, нанесенное на сам диэлектрик.

Электролитические устройства отличаются наличием тонкого слоя оксида металла. Он образуется электрохимическим методом на обложке. Сухой либо жидкий электролит используется в качестве другой обложки.

Материал, который используется для создания металлического электрода:

  • тантал;
  • алюминий.

Специалисты под «электролитом» понимают алюминиевый агрегат с жидкой обложкой. Большинство устройств этой группы поляризованы.

Специалисты считают, что изделие взрывается из-за газа, выделяемого внутри него. Ионисторы также считаются электролитическими конденсаторами. Для них характерна высокая электроемкость — несколько тысяч Фарад.

Алюминиевые и танталовые

Для производства положительного электрода может применяться алюминий, а для диэлектрика -триоксид алюминия. Конденсатор такого состава работает только на малой частоте, при этом он обладает большой емкостью, умеренно низким сопротивлением и индуктивностью.

Танталовые изделия оснащены металлическим электродом из тантала. Диэлектриком выступает пентаоксид тантала.

Конденсатор обладает следующими свойствами:

  • повышенная устойчивость к внешнему влиянию;
  • компактность;
  • незначительная утечка тока.

За счет высоких физических свойств деталь обладает большим импульсным током, низким сопротивлением, стабильной температурой. Чтобы выяснить, как выглядит полимерный конденсатор, можно разобрать фильтр из импульсного блока питания. Современное устройство часто заменяет танталовый либо электролитический аналог, установленный в преобразователях DC-DC.

Пленочные устройства

Изделия, в которых диэлектриком является пластиковая пленка в виде полиэстера, полипропилена либо поликарбоната, называются пленочными. Электроды напыляются на пленку. В некоторых моделях они изготовлены из фольги, смотанной в рулон. Иногда фольга прессуется вместе с пленкой диэлектрика. Из современных материалов для производства диэлектрика используется полифениленсульфид.

Для пленочных устройств характерны следующие свойства:

  • исправная работа при высоком токе;
  • хорошая прочность на растяжение;
  • маленькая емкость;
  • небольшая утечка;
  • широкое применение в резонансных цепях.

Керамические и воздушные

Для изготовления устройства может использоваться специальное керамическое сырье, которое обладает разными свойствами, включая высокую электрическую проницаемость. За счет последней характеристики устройство имеет небольшие параметры. По своей емкости оно может конкурировать с электролитическим аналогом. При этом керамический конденсатор способен работать с разной поляризацией.

За счет малых параметров корпуса устройство имеет особою маркировку. Если в качестве диэлектрика используется воздух, конденсатор будет хорошо работать на высокой частоте. Такие модели применяют для настройки приборов.

Особенности соединения нескольких конденсаторов в цепи

Соединение нескольких конденсаторов между собой может быть последовательным или параллельным.

Последовательное

Последовательное соединение позволяет подавать на обкладки большее напряжение, чем на отдельно стоящую деталь. Напряжение распределяется в зависимости от емкости каждого накопителя. Если емкости деталей равны, то напряжение распределяется поровну.

Получаемая емкость в такой цепи находится по формуле:

Если провести вычисления, то станет понятно, что увеличение напряжения в цепи достигается существенным падением емкости. Например, если в цепь подсоединить последовательно два конденсатора емкостью 10 мкФ, то общая емкость будет равна всего 5 мкФ.

Параллельное

Это наиболее распространенный на практике способ, позволяющий увеличить общую емкость в схеме. Параллельное соединение позволяет создать один большой конденсатор с суммарной площадью проводящих пластин. Общая емкость системы представляет собой сумму емкостей соединенных деталей.

Напряжение на всех элементах будет одинаковым.

Конденсаторы

Теперь непосредственно познакомимся со специализированными приборами для накопления зарядов.

Определение. Конденсатор – набор проводников, служащий для накопления электрического заряда. Конденсаторы состоят из двух проводников и разделяющего их диэлектрика, причем толщина диэлектрического слоя много меньше размеров проводников (рис. 3).

Рис. 3. Схематическое изображение конденсатора

Особое внимание мы будем уделять так называемым плоским конденсаторам (слой диэлектрика расположен между двумя плоскими пластинами проводника). На электрической схеме конденсатор обозначается следующим образом (рис

4):

Рис. 4. Условное обозначение конденсатора на электрической схеме

Емкость конденсатора определяется так же, как и любая другая электроемкость, однако с небольшим отличием (так как речь идет о системе проводников, а не о отдельно взятом проводнике, в формуле фигурирует не потенциал, а разность потенциалов или напряжение)

Здесь: – заряд на обкладках конденсатора (так называются проводники, из которых состоит конденсатор); – напряжение между обкладками конденсатора.

Единица измерения емкости: Ф – фарад

Однако, конечно же, емкость конденсатора – не постоянная величина, она зависит от конструкторских особенностей самого конденсатора. В случае плоского конденсатора эта зависимость имеет следующий вид:

Здесь: – диэлектрическая проницаемость среды; – электрическая постоянная; – площадь обкладки конденсатора; – расстояние между обкладками.

В конденсаторах роль диэлектрической прослойки, как правило, выполняет пропитанная соответствующим составом бумага, расположенная между двумя тонкими листами металла (рис. 5).

Рис. 5. Устройство конденсатора

Конденсаторы можно разделить на три основных типа:

Конденсатор постоянной емкости – это свернутая в рулон упомянутая выше трехслойная лента (две ленты проводника и лента диэлектрика между ними). Конденсаторы переменной емкости – приборы, используемые в радиотехнике, позволяющие регулировать параметры, от которых зависит емкость – ширина пластин и расстояние между ними (рис. 6). Батарея же конденсаторов – это несколько конденсаторов, связанных по определенной схеме.

Рис. 6. Модель конденсатора переменной емкости

Применение конденсаторов в электротехнике

В данном пункте разберемся с типами конденсаторов, но уже не по конструкции, а по применению.

Начнем изучение с пусковых конденсаторов. Как известно у электродвигателей пусковой ток гораздо выше, чем номинальный рабочий ток. И так как конденсатор может отдать ток очень большой величины, то параллельно лини питания подключается элемент большей емкости. Если таким же образом установить конденсатор после трансформатора и диодного моста, то его уже можно будет называть сглаживающим. Дело в том, что скорость зарядки конденсатора велика, и он будет заряжаться пиками, полученными от выпрямленного переменного напряжения.

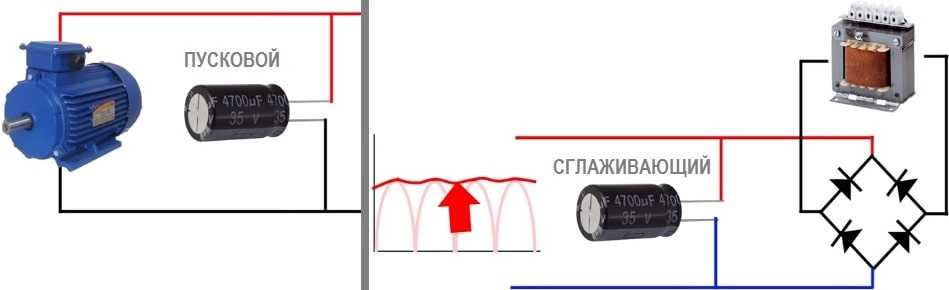

Пусковой и сглаживающий конденсатор

Может возникнуть вопрос, почему после выпрямления переменного тока напряжение поднимается? Переменное напряжение обычно считается как среднеквадратичное, но в вершине своей амплитуды оно имеет гораздо выше значение, и конденсатор заряжается этими пиками и стремится держать это максимальное напряжение.

В импульсных блоках питания для сглаживания применяются одновременно разные типы конденсаторов (обычно оксидные и керамические), подключенных параллельно. Электролитические элементы ввиду своей большой емкости хорошо сглаживают низкочастотные пульсации большой амплитуды. А керамические конденсаторы хороши тем, что имеют минимальное внутреннее сопротивление и хорошо сглаживают высокочастотные пульсации.

Чтобы перейти к следующим сценариям применения, нужно принять тот факт, что конденсатор проводит переменный ток. Разберемся подробнее. В тот момент, пока конденсатор заряжается, по цепи передвигаются заряженные частицы (что и является течением тока). При постоянном токе движение частиц в цепи происходит только в то время, пока конденсатор заряжается. При переменном же токе полярность постоянно меняется и конденсатор будет постоянно заряжаться, и из-за этого будет поддерживаться течение тока. Уменьшая емкость конденсатора можно ограничивать мощность, подаваемую к нагрузке. При одинаковой емкости, но увеличивая частоту переменного тока и соответственно процесса зарядки, можно пропустить через конденсатор ток большей величины. Использующие такой принцип работы конденсаторы называются гасящими или балластными.

Разделительные конденсаторы (межкаскадные) как правило используют на звуковом усилении. Для того, чтобы транзистор усиливал сигнал, нужно переменный звуковой сигнал сместить полностью в постоянную сторону (перемещение переменного синуса в одну из полярностей). По сути получается постоянный, но пульсирующий ток. Транзистор полученный результат усиливает, и остается подать сигнал на динамик. Но это невозможно, так как ток имеет постоянную составляющую. Если после усиливающего каскада поставить конденсатор, то он вычтет из сигнала всю постоянную составляющую. В итоге получится чистый синусоидальный сигнал. Если уменьшить емкость используемого конденсатора, то можно обрезать низкие частоты. Данные частоты имеют большую ширину волны и не впишутся в меньшую емкость компонента.

В заключение стоит отметить, что конденсаторы применяются в паре с другими радиокомпонентами. Такие связки используются для создания всевозможных колебательных контуров, частотных фильтров и цепей обратной связи.

Единица измерения емкости

В Международной системе СИ за единицу измерения ёмкости конденсатора принимают фарад:

= Ф, где С – обозначение ёмкости устройства.

Международное обозначение – F. Названа в честь английского физика М.Фарадея и используется в Международной системе СИ с 1960г.

Формула для расчёта электроёмкости записывается следующим образом:

  • Dq – заряд (измеряется в кулонах, или Кл),
  • U – разность потенциалов между обкладками (измеряется в вольтах или В).

Следовательно, 1Ф = 1Кл / 1В.

То есть конденсатор ёмкостью в 1 фарад накапливает на обкладках заряд, равный 1 кулон, создавая напряжение между ними, равное 1 вольт.

В фарадах измеряются электроёмкости проводников и конденсаторов.

Согласно правилам написания, принятых в СИ, если название происходит от фамилии учёного, то полное её название «фарад» пишется с маленькой (строчной) буквы, а её сокращённое название «Ф» – с прописной.

Единица измерения электроёмкости в других системах

Помимо СИ, есть ещё устаревшая система СГС, которой пользовались ранее. Первые три символа в названии обозначают:

  • 1см » 1,1126 · 10-12Ф,
  • 1Ф » 8,99 · 1011 статФ.

Сантиметр по-другому может называться статфарад, или статФ.

В системе СГСМ единицей измерения является абфарад, или абФ. Абфарад связан с фарадом следующим образом:

1абф = 1·109 Ф = 1ГФ.

Для перевода из СГСЭ и СГСМ в СИ в сети Интернет имеются специальные сервисы, которые позволяют автоматизировать эти действия.

Когда и где применяются прямоволновый, прямочастотный, среднелинейный и прямоёмкостный конденсаторы?

В радиолюбительских приёмниках раньше применялись прямоёмкостные конденсаторы, которые впоследствии были заменены прямочастотными и прямоволновыми конденсаторами, дававшими возможность более равномерно распределить по шкале настройку на станции.

В настоящее время применяются почти исключительно среднелинейные конденсаторы, иначе называемые логарифмическими, так как эти конденсаторы легче других можно объединить на одной общей оси.

В приёмниках, имеющих один настраивающийся контур, следует предпочесть прямочастотные конденсаторы, так как при этих конденсаторах распределение станций по шкале получится совершенно равномерным.

Рис. 3. Форма пластин различных конденсаторов.

Особенности и требования к конденсаторам

В зависимости от того, в какой цепи используют конденсаторы, к ним предъявляют и разные требования. Так, конденсатор, работающий в колебательном контуре, должен иметь малые потери на рабочей частоте, высокую стабильность емкости во времени и при изменении температуры, влажности, давления и т. д.

Потери в конденсаторах, определяемые в основном потерями в диэлектрике, возрастают при повышении температуры, влажности и частоты. Наименьшими потерями обладают конденсаторы с диэлектриком из высокочастотной керамики, со слюдяными и пленочными диэлектриками, наибольшими — конденсаторы с бумажным диэлектриком и из сегнетокерамики.

Это обстоятельство необходимо учитывать при замене конденсаторов в радиоаппаратуре. Изменение емкости конденсатора под воздействием окружающей среды (в основном, ее температуры) происходит из-за изменения размеров обкладок, зазоров между ними и свойств диэлектрика.

В зависимости от конструкции и примененного диэлектрика конденсаторы характеризуются различным температурным коэффициентом емкости (ТКЕ), который показывает относительное изменение емкости при изменении температуры на один градус; ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения и цвет окраски корпуса.

Для сохранения настройки колебательных контуров при работе в широком интервале температур часто используют последовательное и параллельное соединение конденсаторов, у которых ТКЕ имеют разные знаки. Благодаря этому при изменении температуры частота настройки такого термокомпенсированного контура остается практически неизменной.

Как и любые проводники, конденсаторы обладают некоторой индуктивностью. Она тем больше, чем длиннее и тоньше выводы конденсатора, чем больше размеры его обкладок и внутренних соединительных проводников.

Наибольшей индуктивностью обладают бумажные конденсаторы, у которых обкладки выполнены в виде длинных лент из фольги, свернутых вместе с диэлектриком в рулон круглой или иной формы. Если не принято специальных мер, такие конденсаторы плохо работают на частотах выше нескольких мегагерц.

Поэтому на практике для обеспечения работы блокировочного конденсатора в широком диапазоне частот параллельно бумажному подключают керамический или слюдяной конденсатор небольшой емкости.

Однако существуют бумажные конденсаторы и с малой собственной индуктивностью. В них полосы фольги соединены с выводами не в одном, а во многих местах. Достигается это либо полосками фольги, вкладываемыми в рулон при намотке, либо смещением полос (обкладок) к противоположным концам рулона и пропайкой их (рис. 1).

Калькулятор расчета емкости рабочего и пускового конденсаторов

При подключении асинхронного электродвигателя в однофазную сеть 220/230 В необходимо обеспечить сдвиг фаз на обмотках статора, чтобы сделать имитацию вращающегося магнитного поля (ВМП), которое заставляет вращаться вал ротора двигателя при подключению его в «родные» трехфазные сети переменного тока. Известная многим, кто знаком с электротехникой, способность конденсатора давать электрическому току «фору» на π/2=90° по сравнению с напряжением, оказывает хорошую услугу, так как это создает необходимый момент, заставляющий вращаться ротор в уже «не родных» сетях.

Лучшая бытовая химия на сайте https://himcentre.ru/

Калькулятор расчета рабочего и пускового конденсаторов

Но конденсатор для этих целей необходимо подбирать, причем нужно делать с высокой точностью. Именно поэтому читателям нашего портала предоставляется в абсолютное безвозмездное пользование калькулятор расчета емкости рабочего и пускового конденсатора. После калькулятора будут даны необходимые разъяснения по всем его пунктам.

Калькулятор расчета емкости рабочего и пускового конденсаторов

Для расчета использовались следующие зависимости:

Полученные из калькулятора данные можно использовать для подбора конденсаторов, но именно таких номиналов, как будет рассчитано, их вряд ли можно будет найти. Только в редких исключениях могут быть совпадения. Правила подбора такие:

  • Если есть «точное попадание» в номинал емкости, который существует у нужной серии конденсаторов, то можно выбирать именно такой.
  • Если нет «попадания», то выбирают емкость, стоящую ниже по ряду номиналов. Выше не рекомендуется, особенно для рабочих конденсаторов, так как это может привести к ненужному возрастанию рабочих токов и перегреву обмоток, которое может привести к межвитковому замыканию.
  • По напряжению конденсаторы выбираются номиналом не менее, чем в 1,5 раза больше, чем напряжение в сети, так как в момент пуска напряжение на выводах конденсаторов всегда повышенное. Для однофазного напряжения в 220 В рабочее напряжение конденсатора должно быть не менее 360 В, но опытные электрики всегда советуют использовать 400 или 450 В, так как запас, как известно, «карман не тянет».

Приведем таблицу с номиналами конденсаторов рабочих и пусковых. В качестве примера приведены конденсаторы серий CBB60 и CBB65. Это полипропиленовые пленочные конденсаторы, которые наиболее часто применяют в схемах подключения асинхронных двигателей. Серия CBB65 отличается от CBB60, тем, что они помещены в металлический корпус.

В качестве пусковых применяют электролитические неполярные конденсаторы CD60. Их не рекомендуются применять в качестве рабочих так как продолжительное время их работы делает их жизнь менее продолжительной.. В принципе, для пуска подходят и CBB60, и CBB65, но они имеют при равных емкостях более объемные габариты, чем CD60. В таблице приведем примеры только тех конденсаторов, которые рекомендованы к использованию в схемах подключения электродвигателей.

Для того, чтобы «набрать» нужную емкость, можно использовать два и более конденсатора, но при разном соединении результирующая емкость будет отличаться. При параллельном соединении она будет складываться, а при последовательном — емкость будет меньше любого из конденсаторов. Тем не менее такое соединение иногда используют для того, чтобы, соединив два конденсатора на меньшее рабочее напряжение, получить конденсатор, у которого рабочее напряжение будет суммой двух соединяемых. Например, соединив два конденсатора на 150 мкф и 250 В последовательно, получим результирующую емкость 75 мкф и рабочее напряжение 500 В.

Последовательное и параллельное соединение конденсаторов

Для того чтобы рассчитать емкость двух последовательно соединенных конденсаторов, читателям предоставляется простой калькулятор, где надо просто выбрать два конденсатора из ряда существующих номиналов.

Калькулятор расчета результирующей емкости двух последовательно соединенных конденсаторов

Обычно эту операцию доверяют только электрикам, имеющим практический опыт. Однако, подключить двигатель можно и самому. Это доказывает статья нашего портала: «Как подключить трехфазный двигатель в сеть 220 В».

Принцип работы

Теперь, когда мы знаем, как обозначается данный элемент на схемах, нужно рассмотреть принцип работы конденсатора. Когда обкладки конденсатора подключают к источнику питания, электрические заряды от положительного и отрицательного зажима ИП устремляются к обкладкам, скапливаясь на них.

Электрический ток прерывается после заряда конденсатора до номинальной ёмкости, так как между обкладками находится слой диэлектрика он не может протекать постоянно. Когда источник питания отключат, на конденсаторе останутся заряды, а значит и останется напряжение на его выводах.

Заряды, скопившиеся на каждой из обкладок, противоположны. Соответственно та обкладка, что была подключена к плюсовому выводу источника питания – заряжена положительно, а та, что к минусовому – отрицательно. Принцип работы этого изделия основан на притяжении разноименных зарядов в электрической цепи.

Простыми словами конденсатор сохранит ту энергию, которая была передана от источника питания – в этом и кроется его назначение. Однако на практике есть разнообразные потери и утечки.

Интересно! Лейденская банка – это прообраз современных конденсаторов, родившийся на свет в 1745 году. Это устройство было способно накапливать энергию и извлекать искры при замыкании его обкладок. Внешний вид и конструкцию вы видите ниже.

А на рисунке ниже вы видите конструкцию простейшего плоского конденсатора – две обкладки, разделенные диэлектриком:

Так как ёмкость прямо пропорциональна площади обкладок и обратно пропорциональна расстоянию между ними – то чтобы увеличить ёмкость, инженеры разработали ряд других форм конденсаторов. Например, свёрнутые в спираль обкладки – так их площадь становилась во много раз больше при тех же габаритных размерах, а также цилиндрические и сферические решения.

Один из законов коммутации гласит, что напряжение на обкладках конденсатора не может изменится скачком, что и иллюстрирует следующая миниатюра.

Классификация конденсаторов может происходить по различным критериям.

По постоянству ёмкости:

  • Постоянные.
  • Переменные. Их ёмкость может изменяться либо вручную оператором (пользователем) устройства, либо под воздействием напряжения (как в варикапах и варикондах).

По полярности прикладываемого напряжения:

  • Неполярные – могут работать в цепях переменного тока.
  • Полярные – при подключении напряжения неправильной полярности выходят из строя.

В зависимости от того, где используются эти компоненты, различают разные варианты по материалу:

  • Бумажные и металлобумажные – это привычные многим, распространённые в советское время конденсаторы в виде прямоугольных кирпичиков с маркировкой наподобие «МБГЧ». Внешний вид этого вида конденсаторов вы видите ниже. Они неполярные.
  • Керамические – ими часто фильтруют высокочастотные помехи, а относительная диэлектрическая проницаемость позволяет делать многослойные компоненты с ёмкостью сопоставимой электролитам (дорого), не чувствительны к полярности.
  • Плёночные – распространены в виде коричневых подушечек, недорогие, используются повсеместно. Характерны малым током утечки, небольшой ёмкостью, высоким рабочим напряжением и нечувствительностью к полярности приложенного напряжения.
  • С воздушным диэлектриком. Лучший пример такого элемента – подстроечный конденсатор резонансного контура из радиоприёмника, ёмкость таких элементов невелика, но удобно реализовать её изменение.
  • Электролитические – это элементы в виде бочонков, их устанавливают чаще всего в качестве фильтра сетевых пульсаций в БП. Конструкция и принцип действия позволяют получить большую ёмкость при небольших размерах, но со временем могут высыхать, терять ёмкость или вздуваться. Как выглядят в исправном состоянии эти изделия вы видите ниже. В качестве диэлектрика используют тонкий слой оксида металла. Если в БП используют конденсаторы с диэлектриком из AL2O3 – т.н. «алюминиевые электролиты», то для работы в высокочастотных цепях – используют танталовые (Ta25 — они также относятся к электролитам) конденсаторы, потому что у них меньший ток утечки, большая устойчивость к внешним воздействиям в отличие от предыдущих, алюминиевых.
  • Полимерные – способны выдерживать большие импульсные токи, работать при низких температурах
