Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

  1. Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
  2. Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
  3. Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Детали устройства

Выше было предложено использовать в качестве температурного сенсора термистор, но это не единственный вариант.

В принципе, в этом качестве может быть задействован любой полупроводниковый элемент, так как характеристики этих деталей всегда зависят от температуры.

Так, например, ток коллектора обычного биполярного транзистора при нагреве возрастает, что неминуемо отражается на работе усилительного каскада (транзистор перестает реагировать на входной сигнал из-за смещения рабочей точки).

Похожим образом реагируют на изменение температуры и кремниевые диоды. При температуре +25 градусов напряжение на контактах свободного диода составит около 700 мВ, а замеры на перманентном диоде покажут примерно 300 мВ. Если же температура будет повышаться, напряжение с каждым градусом будет падать примерно на 2 мВ.

Однако, у всех этих элементов есть существенный недостаток: собранные на их базе терморегуляторы с большим трудом приходится настраивать, иначе говоря, калибровать. Ведь нам только приблизительно известно, какую элемент демонстрирует характеристику при той или иной температуре и как именно он реагирует на ее колебания. Гораздо проще работать с выпускаемыми современной промышленностью термодатчиками, проходящими калибровку еще на стадии производственного процесса.

Сильного удорожания проекта покупка такой детали не вызовет. Так, например, аналоговый термодатчик марки LM-335 компании National Semiconductor стоит всего 1 доллар.

Можно использовать и его модификации – датчики LM-135 и LM-235, хотя они предназначены для применения, соответственно, в военной электронике и промышленности.

Датчик LM-335 содержит 16 транзисторов и работает подобно стабилитрону, у которого напряжение стабилизации находится в зависимости от температуры.

Только в данном случае все параметры досконально известны: на каждый градус по шкале абсолютных температур (Кельвина) приходится напряжение в 10 мВ или 0,01 В.

Таким образом, если мы хотим знать, каким будет напряжение стабилизации LM-335 при температуре 20 градусов Цельсия, нужно прибавить к этому значению 273 (перевод в градусы Кельвина), а затем результат умножить на 0,01 В. В данном случае получим 2,93 В. На производстве датчик калибруется по температуре 25 градусов Цельсия. Рабочий диапазон температур, в пределах которого напряжение меняется линейно и по указанному закону (10 мВ/градус) лежит в пределах от -40 до +100 градусов Цельсия.

Итак, зная точное напряжение стабилизации LM-335 при той или иной температуре, нам остается выставить соответствующее напряжение на втором входе компаратора – и настройка терморегулятора будет завершена.

  1. Схему на базе термодатчика LM-335 следует компоновать таким образом, чтобы через него протекал ток величиной от 0,45 до 5 мА. Отметим, что напряжение питания терморегулятора не обязательно должно составлять 12 В. Это значение было предложено только потому, что оно позволяет применить вместо самодельного блока питания (понижающий трансформатор + выпрямитель + стабилизатор) обычный адаптер, который можно недорого купить в магазине. Если же все делать самостоятельно, то понижающий трансформатор можно собрать в расчете на выходное напряжение в пределах 3 – 15 В. Главное, чтобы на такое же напряжение было рассчитано используемое в схеме реле.
  2. Далее подбирают сопротивление резисторов делителя напряжения и переменного резистора таким образом, чтобы при имеющемся напряжении сила протекающего через термодатчик тока находилась в указанных пределах. В принципе, датчик останется работоспособным и при силе тока свыше 5 мА, но тогда он будет сильно греться, из-за чего терморегулятор будет работать некорректно.
  3. В качестве компаратора можно применить микросхему того же производителя, выпускаемую под маркой LM-311 (модификации для «военки» и промышленности – соответственно, LM-111 и LM-211).

Используемое в схеме реле является многоконтактным (типа МКУ). В упрощенном исполнении (без аккумулятора) можно воспользоваться автомобильным реле

Важно удостовериться, что допустимая для данного реле величина силы тока соответствует мощности нагревателя

Датчик для температуры воздуха

Данное устройство предназначено для измерения теплового режима внутри закрытого пространства.

Как сделать датчик температуры воздуха твоими руками? Для сооружения данной микросхемы необходимо иметь четкое представление готового результата.

Для работы понадобятся следующие детали и инструменты:

  • Датчик марки lm 335. Он имеет некоторые сходство с транзистором, у которого 3 металлические ножки;
  • Подстроечный резистор R2-10Kom. Его используют для правильной калибровки, которая обеспечит точность в работе датчика;
  • Микросхема. Схема датчика температуры своими руками поможет правильно соединить все детали между собой. На плате металлической разметкой расположены места соединения для каждого типа детали;
  • Пинцет;
  • Паяльник;
  • Защитные очки для глаз.

Приступаем к сборке. Этого транзистор фиксируем на микросхеме. Горячим паяльником соединяет металлические ножки в точках. Далее аккуратно паяем его калибровщик. Наше изделие готово.

Датчики температуры для радиаторов

   Многие владельцы устанавливают известную многим систему, называемую «Ленинград», принципом которой является использование одной трубы вокруг дома или одного этажа трубы с довольно внушительным диаметром, а параллельно строятся обогреватели или конвекторы.

Стоит отметить, что для регулировки температуры нагрева можно использовать не только стандартные устройства.

Общие механизмы этого типа включают в себя:

  • термостатическая головка. Это автоматический датчик, который контролирует температуру охлаждающей жидкости в аккумуляторе. Принцип его работы заключается в следующем: в процессе нагрева жидкие и газообразные вещества расширяются (более конкретно: «»). В результате это приводит к тому, что разогретый продукт сжимает специальный стержень, тем самым блокируя доступ охлаждающей жидкости;
  • устройства, называемые дросселями, также часто используются. Это специальные винтовые клапаны, с помощью которых проницаемость охлаждающей жидкости можно регулировать вручную. Их стоимость более доступна, и их также можно использовать для управления двухтрубными системами отопления;
  • самый дешевый и простой механизм регулирования температуры — это традиционный клапан. Конечно, в этом случае должны использоваться только современные модели, но не устаревшие винтовые устройства, потому что старые механизмы часто открывают клапаны, и существует риск утечки дросселей. С шариковыми клапанами ситуация совершенно иная: даже в полуоткрытом положении они надежно и эффективно работают в течение длительного времени.

Поддержание комнатной температуры на одном уровне очень сложно. Особенно это касается городских квартир с централизованным типом отопления. Здесь мало что зависит от арендаторов. Но регулировка радиатора все же возможна. Для этого есть специальные устройства — термостаты. Подумайте, что это за устройства и как их установить.

Это устройство требуется, если температура в помещении должна быть снижена. Как правило, это касается верхних этажей городских домов, где система отопления оборудована верхним водоснабжением и вертикальной электропроводкой. Разумеется, устройство используется не только в высотных зданиях. Регулировка радиаторов в частном доме также довольно распространена. После установки термостата на радиатор, вы можете легко установить желаемую температуру.   Ошибка очень мала и имеет только одну степень.

Таким образом, белки для нагрева с терморегулятором определяются, когда необходимо увеличить теплопередачу, а терморегуляторы — когда снижать. Термостатические контроллеры могут использоваться со всеми типами батарей, кроме утюга. Это связано с тем, что у изделий из железа тепловая инерция достаточно велика. И термостаты в этом случае будут просто бесполезны.

Качественные материалы для выполнения работы

Вам потребуется:

  • потенциометр;
  • интегральный стабилизатор;
  • сетевой адаптер;
  • выходное устройство;
  • термостат.

В настоящее время любой прибор можно купить в магазине, но иногда дешевле сделать его своими руками. Естественно, для электроприборов паять запчасти не стоит, а вот сделать индивидуальный прибор, подходящий к параметрам вашего погреба, вполне возможно. Схема такого устройства проста. Определенная температура поддерживается благодаря включению\выключению теплонагревательного элемента (ТЭНа).

Температура поднимается до заданной отметки, срабатывает специальное устройство — компаратор, ТЭН выключается. В теории такой прибор сделать легко, но когда дело доходит до практического воплощения, становится понятно, что не все так просто. Раньше калибровку выполняли следующим образом: температурный датчик погружали сначала в лед, затем в кипяток.

Для измерения показаний брали вольтметр и градусник и настраивали нужную температуру срабатывания. Процесс отнимал достаточно много времени и давал не самые лучшие результаты. Сегодня покупка термодатчика не проблема. Их калибровка производится при изготовлении, так что никаких опытов проводить не придется. Современные технологии позволили создать такой температурный сенсор, который передает цифровую информацию. С помощью этих устройств возможно измерение температуры в различных точках квартиры — вы контролируете температуру не только за окном, но и внутри дома.

Как работает термостат отопления?

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов.

Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать.

Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят. Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Термостат (терморегулятор) – это устройство для отслеживания температуры в отапливаемом помещении и увеличения/уменьшения подачи в него тепла

Состоит термостат для отопительной системы из:

  • термочувствительного датчика (элемента);
  • блока настройки;
  • модуля управления;
  • электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента.

Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

  1. С помощью блока управления выставляется нужная температура.
  2. При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
  3. После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры термостатический клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Обзор терморегуляторов на рынке

Терморегулятор IWarm 710

К числу наиболее популярных моделей на сегодняшний день относятся E 51.716 и IWarm 710. Их негорючий, выполненный из пластполимера корпус имеет небольшие размеры, но большое число полезных задач и встроенный аккумулятор. Имеет довольно большой встроенный дисплей, который отображает соответствующие температурные характеристики.

Стоимость этих моделей представлена в пределах 2700 тыс. рублей.

К особенностям E 51.716 можно отнести то, что он имеет кабель длиной в 3 м, способен балансировать температуру одновременно от самого пола, и то, что прибор может встраиваться в стену в любом положении.

Единственное о чём следует подумать перед его монтажом, как именно он будет располагаться, чтобы кнопки переключения не закрывались посторонними предметами, и были легко доступны.

К недостаткам терморегулятора относится незначительных набор функций, однако аналогичные приборы выполняют их довольно легко. В эксплуатации это может вызвать дискомфорт. Также, в памяти E 51.716 и IWarm 710 нет функции автоматического нагревания, поэтому это придётся делать самостоятельно.

Электронные регуляторы с механическим принципом работы:

  1. Регулирование работы основано на автоматике, и осуществляются при помощи кнопок, расположенных на панели.
  2. Включают в себя дисплей, на котором обозначается прежние и заданные градусы.
  3. Есть возможность настраивать прибор самостоятельно: число, время работы, цикличность подогрева с сохранением конкретного режима, также можно указывать степень нагрева.
  4. В сравнении с механическими аналогами, температура электрических моделей легко регулируется приблизительно на 0,5 значений.

На покупку такой модели уйдёт не более 4 тысяч.

Электронные комплектации:

  1. Самостоятельно управляют температурой.
  2. Всего один прибор может контролировать атмосферу на несколько дней вперёд и отдельно для каждой комнаты.
  3. Позволяют устанавливать режим «отсутствие», и не затрачивать на это лишние средства, если никого нет дома.
  4. Система автоматически анализирует качество работы устройства в каждой комнате. Владельцу не придётся догадываться о возможных неисправностях в работе, так как все недочёты система выдаст самостоятельно.
  5. Производители дорогих моделей предусмотрели возможность управления режимами, находясь далеко от дома. Регулировка осуществляется при помощи встроенного Wi-Fi роутера.

Стоимость подобных аппаратов зависит от набора встроенных функций, поэтому варьируется от 6000 до 10000 тыс. рублей и выше.

Типы датчиков температуры

Есть много различных типов датчиков температуры. От простых контролирующих процесс вкл/выкл термостатического устройства, до сложных контролирующих системы водоснабжения, с функцией её нагрева применяемых в процессах выращивания растений. Два основных типа датчиков, контактные и бесконтактные далее подразделяются на резистивные, датчики напряжения и электромеханические датчики. Три наиболее часто используемых датчика температуры это:

  • Термисторы
  • Термопреобразователи сопротивления
  • Термопары

Эти датчики температуры отличаются друг от друга с точки зрения эксплуатационных параметров.

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Его можно рассчитать, используя несложную формулу:

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Терморегулятор — неотъемлемая часть автономного отопления. Термостат для котла отопления поможет поддерживать температуру в доме на комфортном уровне.

Принцип действия терморегулятора для инфракрасного обогревателя разберем тут .

Стоит ли устанавливать термостат для радиатора отопления? В этой статье http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/termoregulyator-dlya-radiatora-otopleniya.html рассмотрим назначение прибора и виды и особенности монтажа.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Это своего рода термоклапан, который предотвращает:

  • Перегрев;
  • Взрыв;
  • Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

  • попадание солнечных лучей на корпус;
  • температура за пределами помещения;
  • циркуляция воздуха в комнате;
  • дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Основные признаки неисправности термостата

Иногда термостатное устройство не работает качественно.

Основные признаки того, что терморегулятор вышел из строя:

  • Если устройство охлаждает больше нужной температуры (в холодильнике начинает морозить);
  • Устройство перегревается (двигатель в автомобиле начинает кипеть);
  • Нижний патрубок очень быстро нагревается (при исправной работе он греется долго);
  • При работе двигателя, отображаемая температура резко снижается, а потом при выключении обратно поднимается;
  • Нижний патрубок не нагревается и остаётся холодным. Такое происходит, если устройство долго находится в закрытом состоянии, что приводит к заклиниванию конструкции

Диагностика поломки, как проверить не снимая

Существует несколько способов проверки неисправности терморегулятора устройства. Этот способ отличается тем, что позволяет обнаружить поломку, не разбирая устройство на части. Чтобы определить, работает ли термостат исправно, нужно запустить двигатель автомобиля на минут пять-десять. За это время шланг, идущий из радиатора в термостат, должен остаться холодным, если он нагрелся за такое короткое время — в конструкции есть неполадки.

Теперь вы знаете, что такое термостат, для чего служит термостат, какие функции он выполняет. Устройства используют во многих сферах в жизни: для автоматического поддержания температуры воды в душе, для нагревания духовки или обогревателя до заданной температуры. После прочтения статьи вы знаете, что делать, чтобы обнаружить поломку терморегулятора, не разбирая устройство. В зависимости от того, зачем нужен в устройстве термостат, выбирают разные виды.

Полупроводниковые датчики с цифровым выходом

Технология изготовления полупроводниковых термометров позволяет размещать их на кристаллах интегральных микросхем. Температурные датчики можно встретить в составе микропроцессоров и микроконтроллеров, служебных мониторов микропроцессорных систем, а также в других измерительных устройствах, например датчиках влажности. Возможен и противоположный вариант — добавления различных элементов к датчикам. Примером подобных изделий могут служить датчики температуры с цифровым выходом. В отличие от аналоговых вариантов, эти устройства содержат встроенный АЦП и формирователь сигналов какого-либо стандартного интерфейса. Наибольшую популярность получили интерфейсы SPI, I2C и 1-Wire. Использование термометров с цифровым выходом значительно упрощает схемотехнику измерительного устройства, при незначительном увеличении стоимости относительно аналоговых вариантов. Также использование стандартных интерфейсов позволяет интегрировать датчики в различные системы управления или подключать несколько датчиков на одну шину. Программирование протокола обмена с большинством датчиков не представляется сложной задачей, что обусловило огромную популярность применения этих элементов в любительской практике и мелкосерийном производстве.

Виды термопар

  • Хромель-алюминиевые . В основном применяются в промышленности. Характерные особенности: широкий температурный интервал измерений -200…+13000°C, доступная стоимость. Не допускаются к применению в цехах с высоким содержанием серы.
  • Хромель-копелевые . Применение сходно с предыдущим типом, особенность – сохранение работоспособности только в неагрессивных жидких и газообразных средах. Часто используются для измерения температуры в мартеновских печах.
  • Железо-константовые . Эффективны в разреженной атмосфере.
  • Платинородий-платиновые . Наиболее дорогие. Для них характерны стабильные и точные показания. Используются для измерения высоких температур.
  • Вольфрам-рениевые . Обычно в их конструкции присутствуют защитные кожухи. Основная область применения – измерение сред со сверхвысокими температурами.

Полная проверка датчика

Для нее Вам понадобится, опять же, мультиметр и термометр, который можно погружать в воду и показывающий до 100°C. Порядок выполнения:

  1. Подсоединяете к контактам датчика провода мультиметра.
  2. Опускаете проверяемую деталь и градусник в емкость с водой.
  3. Нагреваете воду, отслеживая температуру и показания мультиметра.

Проверка датчика температуры охлаждающей жидкости

Как Вы уже видели из таблицы, сопротивление датчика меняется от температуры. Если они соответствуют таблице – он в порядке. При изменении значений сопротивления не должно быть резких скачков – это тоже признак неисправности. Если у Вас нет подходящего термометра, можно проводить проверку только при кипящей воде, то есть при 100°C. Сопротивление в таком случае приблизительно должно быть равно 180 Ом.

Для газового котла

Для газового котла часто решение аналогичное электрическому котлу отопления. Достаточно установить терморегулятор в разрыв цеп питания и задать целевую температуру. При достижении нужного нагрева воздуха в помещении терморегулятор перекрывает питание котла, и он автоматически выключается. Однако это актуально не для всех типов газовых котлов.

  • Допустимый ток коммутации. Для газовых котлов чаще достаточно значения в 1,5-2 А, так как потребление газового котла значительно меньше , чем у электрического;
  • Точность установки температуры и диапазон регулировки.

В газовых котлах с электропитанием чаще применяется специальный стандартизированный интерфейс для подключения внешнего терморегулятора.

Для энергонезависимых котлов отопления используются механические терморегуляторы, чаще с выносным термочувствительным элементом, соединенным с блоком управления длинной медной трубкой. Блок автоматики часто снабжается штатным выносным терморегулятором, так что дополнить его или заменить не получится.

Программа

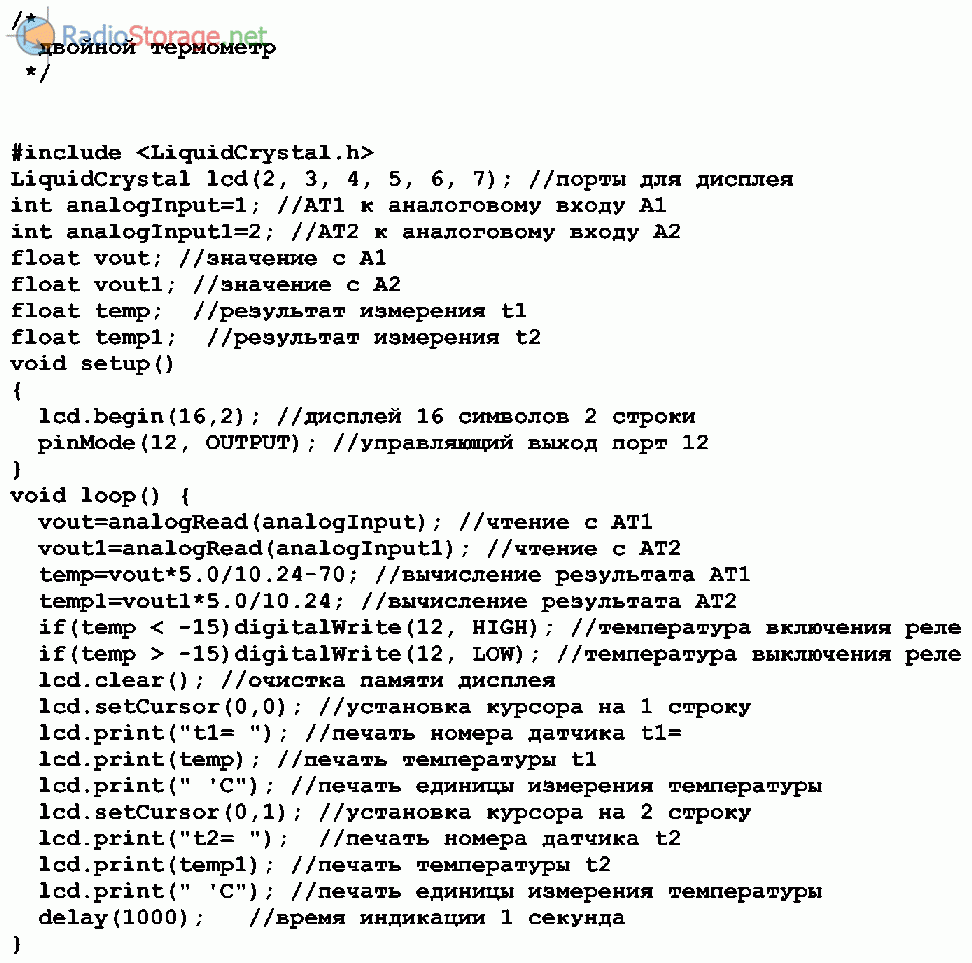

Программа на языке C++ приведена в таблице 1. Для управления ЖК-индикатором решено было использовать порты с D2 по D7 платы ARDUINO UNO. В принципе, можно и другие порты.

Для того чтобы индикатор взаимодействовал с ARDUINO UNO нужно в программу загрузить подпрограмму для его управления. Такие подпрограммы называются «библиотеками», и в программном комплекте для ARDUINO UNO есть много разных «библиотек». Для работы с ЖК-индикатором на основе HD44780 нужна библиотека LiquidCrystal. Поэтому программа (таблица 1) начинается с загрузки этой библиотеки:

Эта строка дает команду загрузить в ARDUINO UNO данную библиотеку.

Затем, нужно назначить порты ARDUINO UNO, которые будут работать с ЖК-инди-катором. Я выбрал порты с D2 по D7. Можно выбрать другие. Эти порты назначены строкой:

После чего, программа переходит собственно к работе вольтметра. Для измерения температуры решено было использовать аналоговые входы А1 и А2. Эти входы заданы в строках:

Для чтения данных с аналоговых портов используется функция analogRead. Чтение данных с аналоговых портов происходит в строках:

Затем, производится вычисление фактического значения температуры:

В этих строках число 5.0 — это напряжение на выходе стабилизатора платы ARDUINO UNO. В идеале должно быть 5V, но для точной работы термометра это напряжение нужно предварительно измерить. Подключите источник питания и измерьте достаточно точным вольтметром напряжение +5V на разъеме POWER платы. Что будет, то и вводите в эти строки вместо 5.0, например, если будет 4.85V, строки будут выглядеть так:

В строке temp=vout*4.85/10.24-70; происходит определение температуры с датчика АТ1, который расположен за пределами дома и измеряет как положительную, так и отрицательную температуру.

В данной сроке цифра «70» это умноженное на 100 прямое напряжение на диоде VD1. Нужно предварительно измерить фактическое прямое напряжение на VD1 и внести его в эту строку. Например, если фактическое напряжение на VD1 будет равно 0,68V, то в эту строку записываем «68» :

Таким образом, в текст программы нужно внести изменения соответственно фактическому напряжению на выходе 5-воль-тового стабилизатора платы ARDUINO UNO и фактическому напряжению на диоде VD1.

После этого прибор будет работать точно и никакого налаживания или калибровки не потребует. Для управления греющим кабелем используется компараторная функция if.

В строке:

указывается, что при температуре ниже минус 15 градусов по Цельсию на порт 12 пишется логическая единица.

А строке:

if(temp > -15)digitalWrite(12, LOW);

указывается, что при температуре выше минус 15 градусов по Цельсию на порт 12 пишется логический ноль.

Соответственно, можно задать любое другое значение температуры, при которой включается реле, например, минус 10 градусов, при этом данные строки будут выглядеть так:

Далее в программе идет вывод данных на дисплей и задержка в 1 секунду на время индикации.

Датчики АТ1 и АТ2 подключаются к схеме через разъемы Х2 и Х3. Они выполнены на кабелях. Датчик АТ1 располагается за пределами дома и поэтому подвержен воздействиям окружающей среды.

Чтобы на его работу не влияла влажность его нужно поместить в стеклянную пробирку заполненную сухим (прокаленным) речным песком, и закрыть резиновой пробкой.

Датчик АТ2 располагается внутри помещения, и для его защиты достаточно на его выводы натянуть термоусадочные трубки. Электромагнитное реле К1 типа RAS-1215 с обмоткой на напряжение 12V и максимальный ток через контакты 15А при переменном напряжении 240V.

Каравкин В. РК-2017-02.

Литература:

  1. Каравкин В. — Ёлочная мигалка на ARDUINO как средство от боязни микроконтроллеров. РК-2016-11.
  2. Каравкин В. — Частотомер на ARDUINO. РК-2016-12.
  3. Каравкин В. — Двойной вольтметр на ARDUINO. РК-2017-01.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
