Варианты открытой проводки в квартире: виды исполнения

Сделай сам

Если есть желание и возможность, а покупать прибор не хочется или не получается, то можно сделать искатель скрытой проводки своими руками. В интернете и в технической литературе имеются многочисленные схемы сборки. Легче всего сконструировать сигнализатор проводки из трех каскадов, которые будут получать усиление напряжения от антенны. После обнаружения проводки (вернее ее электромагнитного поля) сигнал об этом идет к первому каскаду, в сети начинает циркулировать небольшой ток, который становится сильнее с каждым новым каскадом. На последнем ток в цепи становится достаточно сильным, чтобы загорелась лампочка светодиода. В момент срабатывания диода проводка, находящаяся под током, находится в районе щупа самодельного искателя.

Для создания самого простого анализатора своими руками необходимо запастись следующими основными деталями:

• транзистор поля (типа кп-303 или кп-103);
• динамик от телефона, имеющий электросопротивление 1,6-2,2 килоОм;
• омметр для применения в качестве индикатора.

Антенной выступает транзисторный корпус, именно его надо медленно перемещать вдоль стен. Такой анализатор сработает на наличие подключенной к стене электропроводки характерным звуковым сигналом (частота 50 герц), при этом индикатор отреагирует колебаниями стрелки. Существенным недостатком этой простой модели является очень низкая электрочувствительность.

Схема для самостоятельной сборки детектора проводки на полевом транзисторе

Для преодоления этого минуса можно попытаться собрать искатель по более сложной схеме, для которой пригодятся:

• три транзистора типа кт-315, кп-103 и кт-361 (подойдут и другие варианты данных моделей);
• светодиодный элемент (типа hl);
• медная проволока длиною 8-10 сантиметров, необходимой толщины для применения в качестве антенны.

В собранной рабочей схеме сопротивление на первом элементе составит 2,2 килоОма, на втором — 10 килоОм, на третьем – 470 Ом, на четвертом – 1 мегаом. Такой прибор несколько сложнее, однако, это дает более высокую точность нахождения скрытой проводки, а также любого металла в стенах.

В собранных таким образом приборах отсутствует возможность изменять чувствительность анализатора по своему усмотрению, это существенный минус для поисков скрытой проводки. Однако набор деталей и инструментов будет гораздо дешевле магазинного аналога.

Сбор элементов производится приемом свободной пайки, без использования печатной платы

Контакты после спаивания изолируются и вкладываются в пластиковый корпус – это важно для исключения ложных срабатываний на статическое поле от рук оператора. Только антенна в виде небольшой пластины должна быть металлической, при этом чем больше ее площадь, тем большей чувствительностью будет обладать собираемый искатель проводки. Тем самым увеличивается глубина проникновения прибора, но в то же время увеличивается риск ложных срабатываний сигнализатора

Обрезка пластинки до оптимальных размеров производится, проверяя агрегат на проводах, по которым проходит ток

Тем самым увеличивается глубина проникновения прибора, но в то же время увеличивается риск ложных срабатываний сигнализатора. Обрезка пластинки до оптимальных размеров производится, проверяя агрегат на проводах, по которым проходит ток.

После того, как «самоделка» собрана, ее необходимо проверить в деле. Тест на работоспособность покажет, верно ли была соблюдена схема сборки. Для контроля нужен участок стены, где заведомо известно нахождение проводки (например, в районе розеток или выключателей). Следует поднести корпус собранного прибора к стене и следить за сигналами индикаторов. Если искатель «подает голос» действительно в районе проводов, значит, всё собрано правильно, а если сигнал прерывистый, возникает и пропадает хаотично, значит, была допущена ошибка при сборке, либо использованы неисправные детали.

Важный момент. Перед началом тестирования следует максимально увеличить нагрузку на электрическую сеть, включив в нее как можно больше доступных электроприборов. Тем самым, магнитное и электрополе существенно усилятся, что позволит самодельному искателю их легко обнаружить.

При проведении ремонтных работ порой приходится долбить стены, однако, это может быть чревато ударами тока, поскольку в них прокладывается электрическая проводка, схема которой бывает неизвестна. Чтобы найти упрятанные в стенах провода, используют специальные приборы – искатели скрытой проводки разных типов. Их можно приобрести в специальных магазинах, а можно (при наличии некоторых навыков) собрать самостоятельно.

Какой детектор проводки лучше купить

В быту или в ходе проведения ремонтных работ перед пользователями встают разные задачи

Иногда определить направление электропроводки нужно лишь ориентировочно, в других случаях важно точно найти и место, и глубину залегания провода, трубы или древесины. Поэтому перед покупкой необходимо установить, какие функции и возможности могут потребоваться, а какие являются вторичными

Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще. Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Если необходимы точные замеры, например, при обслуживании больших зданий, лучше обратить внимание на профессиональные устройства с большим функционалом

Принцип работы индикаторной отвертки

Вне зависимости от вида прибора, основная идея его заключается в подаче сигнала о наличии напряжения в сети. При этом контактные модели определяют напряжение посредством касания к оголенному проводнику (жиле кабеля, контактным поверхностям приборов, проводящей ток жидкости и так далее), а бесконтактные «считывают» электромагнитное поле участка.

Однако в любом случае электрическую цепь в обычной индикаторной отвертке требуется замкнуть для получения информации – а именно, прижать пальцем контактную пластину на конце изделия. Человек – тоже проводник электроэнергии, на этом и основан принцип работы прибора.

Все изделия делят на группы не только по особенностям конструкции, но и по чувствительности. Самыми точными заслуженно считаются качественные электронные модели, самими малочувствительными – изделия с неоновой лампой. Последний тип инструмента воспринимает напряжение от 60 В.

Испытания детектора

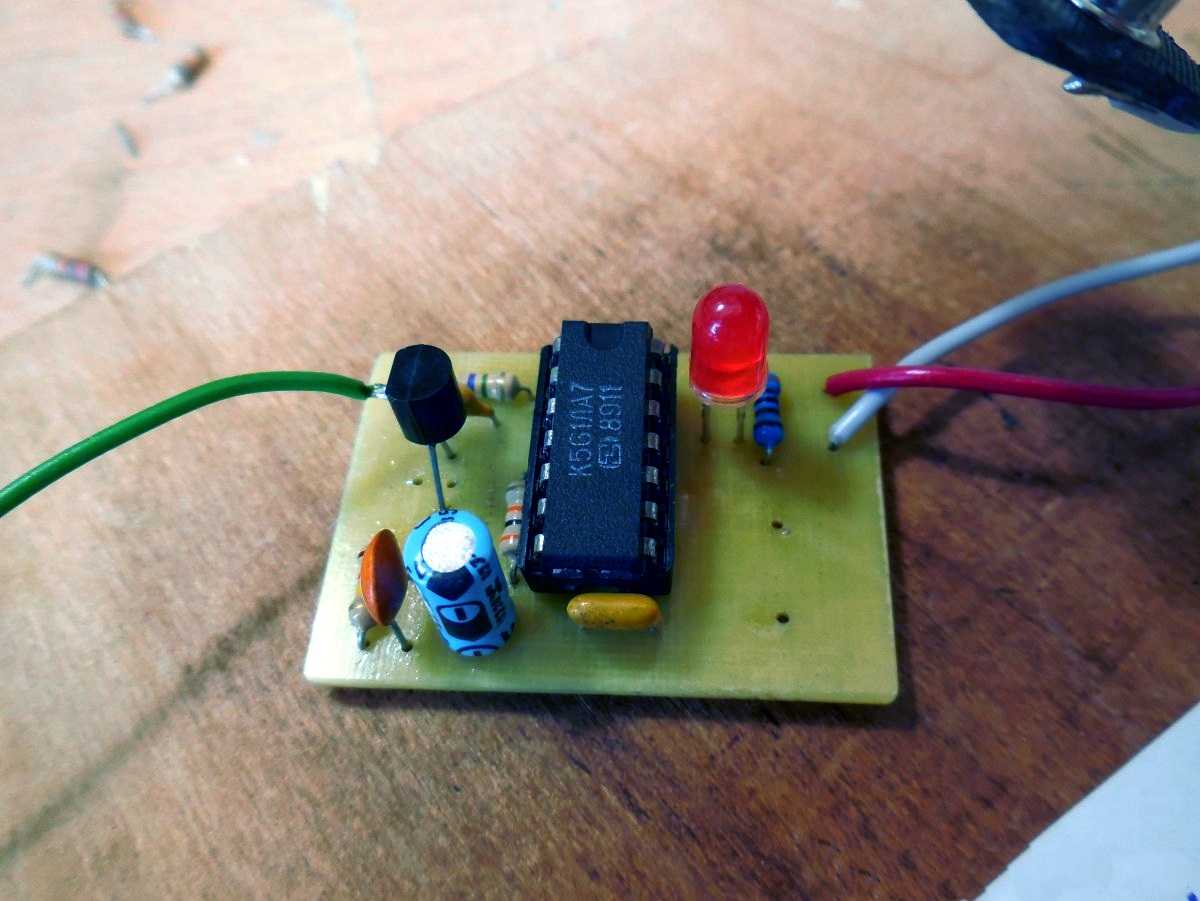

После завершения сборки можно приступать к испытаниям. Берём крону и подключаем её к плате, поставив в разрыв одного из проводов амперметр. Потребление схемы должно составлять 10-15 мА. Если ток норме, можно поднести антенну детектора к любому сетевому проводу и наблюдать, как будет загораться светодиод и пищать пьезоизлучатель, если он установлен.

Дальность обнаружения проводки составляет примерно 3-5 см, в зависимости от длины антенны. При этом не следует прикасаться к антенне, от этого заметно падает чувствительность. Прибор не требует никакой настройки и начинает работать сразу после подачи питания. Помимо сетевых проводов, он реагирует также на кабель витую пару. Удачной сборки.

2 Тепловые пушки

Прибор, называемый электрической тепловой пушкой, имеет настолько несложную конструкцию, что некоторые даже изготавливают его самостоятельно. Основные составляющие — нагревательный элемент и вентилятор.

Корпус из нержавейки без сварных швов выполнен в виде цилиндра, что из-за внешнего сходства с пушкой и дало название прибору. Воздух извне поступает через специальные решетки в корпусе. Внутри нагревательный элемент повышает его температуру до необходимой величины, и он опять выходит наружу через систему вентиляторов. Упрощенно можно сказать, что тепловая пушка это — тот же вентилятор, но выдающий не холодный воздух, а горячий.

Конструкция электрической тепловой пушки

электрическая пушка работает как от двух, так и трехфазной сети. Нагревательный элемент — ТЭН или спираль. Перегрев прибора исключен из-за наличия специального термостата, автоматически отключающего питание по достижении установленной температуры. Это позволяет значительно экономить электроэнергию.

Производительность прибора зависит от объема выдуваемого воздуха: чем он больше, тем быстрее прогреется помещение. В пользу тепловой пушки свидетельствуют следующие факты:

• Легкая эксплуатация;
• Компактность и небольшая масса;
• Универсальность. Можно применять для различных целей — от ускорения высыхания поверхностей во время ремонта до отопления;
• Быстрый нагрев;
• Абсолютная безопасность.

Внимание! В помещениях, где влажность воздуха повышена, использовать электрические тепловые пушки запрещается. Существуют и тепловые пушки, в которых система вентиляторов отсутствует

Работают такие приборы под воздействием инфракрасного излучения и прогревают не все помещение, а отдельные секторы

Существуют и тепловые пушки, в которых система вентиляторов отсутствует. Работают такие приборы под воздействием инфракрасного излучения и прогревают не все помещение, а отдельные секторы.

Изделия из полиэтилена

Современность, диктующая каждому из нас свои правила, предлагает к услугам потребителей рынка любого сегмента возможность выбора. Не является исключением и объект нашего обсуждения — проводка электрокабеля в трубах.

Выбор представлен пластиковыми, медными, стальными и алюминиевыми образцами. У каждого из них различная рыночная цена. Многое зависит и непосредственно от самого кабеля, и от типа помещения.

Но один из материалов пригоден к использованию абсолютно в любой среде при любых условиях — пластиковые трубы.

Помимо того, стоимость пластикового аналога позволяет добавить еще одну галочку в колонку преимуществ данного элемента, так как она фактически идентична стоимости других типов труб, которые были перечислены выше.

1. Еще одним преимуществом, которое характерно для таких элементов, как пластиковые трубы, является простота монтажа. Если для соединения стальных и алюминиевых аналогов необходимо использовать специальные сварочные аппараты, то пластиковые трубы могут быть соединены посредством обычных горелок или же муфт, которые не являются дефицитом на рынке.
2. Так же пластиковые магистрали могут быть проложены под углом, вне зависимости от количества изгибов. Для того чтобы реализовать изгиб, можно прибегнуть к покупке угловых переходников. В свою очередь, используя пластиковые трубы, можно немного сэкономить и осуществить приобретение кабеля с изоляцией не столь высокого качества. Ведь пластик не является проводником, и даже в случае разрыва кабеля по каким-то причинам, опасности проводка в пластиковой трубе не представляет никакой.

В силу вышеперечисленных причин можно сделать вывод, что для пущей экономии и простоты монтажных работ лучше всего использовать , которые обладают большим количеством преимуществ над перечисленными аналогами.

Но бывают ситуации, когда такие материалы не подходят, и лишь металлические аналоги являются спасением. К примеру, когда речь идет о прокладке кабеля в бетонном перекрытии или в фундаменте. В таком случае, на первом плане прочность.

Виды прокладки кабеля внутри строения не являются новостью и чем-то необычным для нас, тем более, что в большинстве квартир разводка реализована как раз таким образом. Но такие типы трассы уже исчерпали себя в виду сложности монтажа и ремонтных работ.

Так, к примеру, в случае разрыва или же других причин, по которым требуется замена проводки, домочадцу придется прибегнуть к масштабным ремонтным работам — долблению всей магистрали. А это сложно и не эстетично. Кроме того, необходимо позаботиться о наличии перфоратора, вещи не дешевой.

В случае же использования для проводки кабеля трубки, при необходимости проведения ремонтных работ вовсе необязательно прибегать к помощи электрика — все работы можно произвести самому без применения оборудования и наличия опыта работы в данной сфере. В силу свободного движения кабеля по трубе, его можно легко вытащить и проверить на наличие разрывов или окисления. В свою очередь, понимание и знание причины поломки свидетельствует о том, что полдела уже сделано.

Виды приборов и их принцип работы

Искатели проводки принято разделять по принципу действия, их четыре:

• электростатический;
• электромагнитный;
• детектор металлов;
• комбинированный.

Каждому из них присущи свои особенности, определяющие сферу использования.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

• https://220.guru/electroprovodka/instrumenty/detektor-skrytoj-provodki-svoimi-rukami.html
• https://yaelectrik.ru/elektroprovodka/iskatel-skrytoj-provodki
• https://remoskop.ru/detektor-indikator-pribor-poiska-skrytoj-provodki.html
• https://elektrik-a.su/energii/v-zhilyh/shema-detektora-skrytoj-provodki-20
• https://stroitel12.ru/ustrojstvo-dlja-poiska-skrytoj-provodki/
• https://profazu.ru/provodka/instruments/detektor-skrytoj-provodki.html
• https://220v.guru/elementy-elektriki/provodka/izgotovlenie-iskatelya-provodki-svoimi-rukami-po-raznym-shemam.html
• https://www.asutpp.ru/iskatel-skrytoj-provodki.html

• ← Как сделать подарочный пакет из бумаги своими руками
• Поделки из клея – простые идеи и инструкции по созданию украшений и полезных вещей своими руками (90 фото) →

Как найти проводку в стене: народные способы, которые не работают

Наряду с работающими способами поиска электропроводки, которыми пользуются народные умельцы, чтобы разыскать скрытую проводку в стене, есть и нерабочие способы, которые также предлагаются в интернет. Чтобы не тратить время впустую, не расстраиваться, стоит понять, в чём тут дело.

Поиск компасом

“Умельцы”, рекомендующие компас в качестве поискового прибора, видимо, на деле намагниченной стрелкой для отыскания скрытой штукатуркой проводки не пользовались. Чтобы понять это, хватит знания принципа действия компаса, попадающего в зону действия электромагнитной индукции.

Чтобы компасная стрелка реагировала на кабель и разворачивалась в нужном направлении, понадобится создать магнитную индукцию внушительной силы, что и без немалого слоя штукатурки проблематично, а с штукатурным покрытием – дело провальное.

Поиск смартфоном

Это ещё одна «провальная» затея. Не стоит доверять рекламе программ для смартфонов, которые, якобы, помогут превратить OC Mac либо Android в поисковый прибор.

Несмотря на то, что во внутренностях телефона встроен магнитный датчик, который программами должен превратиться в металлодетектор, искать провода таким способом – впустую тратить драгоценное время. Это скорее забава, так как устройство реагирует на любой из видов металла, скрывающийся в стене. Когда же речь идёт о решении серьёзных проблем, – не до баловства.

6 Принцип работы масляных радиаторов

Теплоносителем в этих видах радиаторов является минеральное масло, обладающее хорошей теплоотдачей. Часто такие электрические батареи напоминают визуально простые чугунные. Принцип работы у них тоже схож: больше секций — эффективней обогрев.

Внутри радиатора находятся электроды в виде медных и оцинкованных пластин, помещенных в электролит. Электрический ток, проходя по ним, нагревает электролит, тот передает тепло минеральному маслу, которое, имея температуру кипения в разы больше, чем у воды, греет ребристую поверхность радиатора. Чтобы теплоноситель не перегревался, осуществляется контроль температуры при помощи специальных систем.

Из-за того, что для изготовления корпуса используют материалы устойчивые к коррозии с дополнительным покрытием специальной пленкой снаружи и внутри, эксплуатация большинства батарей возможна в условиях повышенной влажности.

Масляный радиатор

Энергия, излучаемая поверхностью батареи, прогревает стены помещения, обеспечивая повышение температуры внутри помещения. По мере испарения избыточной влаги уменьшается коэффициент теплоотдачи, следовательно, уменьшаются теплопотери.

Есть модели, оснащенные термодатчиками, позволяющими задавать и поддерживать определенный температурный режим, что значительно снижает электропотребление. В некоторых моделях есть принудительная циркуляция воздуха, сокращающая время нагрева помещения.

Внимание! Подбор масляных радиаторов осуществляется по правилу: от 100 до 110 Вт на 1 кв. м. помещения

помещения.

Универсальный детектор

В режиме поиска проводки любой ИСП, по сути, – это радиоприёмник, который способен находить фон, излучаемый проводами, находящимися под переменным током. Однако на «индустриальных частотах» – 50Гц излучение это мало.

Это вынуждает производителей аппаратуры делать устройства тонкочувствительными. Кроме того, для профессиональных электриков устройства всегда многофункциональны, а стоимость их достигает 36 тысяч. Разработчики позаботились также созданием приборов для быта.

Универсальный детектор WT55 Wintact

Можно приобрести и воспользоваться в домашних условиях любым универсальным детектором, если благодаря другим функциям такой прибор будет не раз востребованным в хозяйстве. Современные универсальные детекторы способны решать несколько задач, например, выполнять функции лазерного дальномера, лазерного уровня, использоваться для вычисления площади.

Отправляясь на поиск скрытой проводки, выньте из карманов мобильник, выключите вай-фай роутер.

ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ

Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.

Проводка своими руками в квартирах по силам многим и выполняется по такому приблизительному плану:

1. Начинать следует с составления схемы.
2. На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
3. Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
4. Заключительный этап – проверка работы собранной схемы.

Электропроводка в частном доме.

Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.

Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, а также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).

Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.

Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.

Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от общего количества пожаров в электроустановках возникают в домашней электросети.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Искатель скрытой проводки своими руками

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц.

Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Это интересно: Дифавтоматы и УЗО — в чем разница и что выбрать, как отличить визуально, как подключить (в том числе вместе), инструкция с видео

Для чего необходимы детекторы нахождения скрытой проводки

Очень часто у владельцев квартир или частных домов нет в наличии схемы проложенной электропроводки, которая необходима при проведении различных ремонтных работ. Во время сверления отверстий или в процессе штробления можно случайно зацепить провода под высоким напряжением.

Помните! Независимо от того, знаете вы, где находится электропроводка или нет, все работы необходимо проводить только при отключённой электроэнергии.

Если вы сами делали ремонт в помещении, и знаете, где находятся электрические провода, то это существенно упростит процесс работы. Но дело в том, что зачастую проводку делают мастера, которые пытаясь сэкономить, прокладывают провода по самому простому пути — от распределительных коробок не под прямым углом как положено, а по диагонали. И в этом случае не обойтись без специального приспособления, которое позволяет быстро и безошибочно найти скрытые провода — детекторы скрытой проводки.

Такой детектор можно приобрести в магазинах радиотоваров или на рынках. Они бывают недорогими (бюджетные модели) и дорогостоящими. Дешёвое устройство помогает определить провода под током и различные электрические приборы. Более дорогие аппараты являются многофункциональными и поэтому могут обнаруживать обесточенные провода.

Для домашнего использования можно купить самый простой детектор или собрать его самостоятельно по схеме. Каждый человек, который разбирается в электросхемах, может самостоятельно сделать недорогое бюджетное устройство.
