Что такое индекс цветопередачи и чем он полезен

Что это такое

Коэффициент цветопередачи (на английском — CRI Colour Rendering Index) является количественной мерой способности светового источника правильно отображать тона освещаемых предметов в сравнении с естественным освещением (дневной безоблачный день). Показатель оценивается по 100-бальной школе, где единица обозначает наихудший уровень, а 100 — наилучший.

Чем выше уровень CRI, тем лучше человеческий глаз способен различить оттенки освещаемых объектов в пространстве. Так, даже оттенки яблока искажаются при работе разных светильников, как указано на изображении.

Восприятие цвета весьма важное в современное время

Рассматриваемый индекс — один из немногих способов определения цветопередачи. Считается обязательным для проверки любых светильников, производимых во всех странах.

Интересно! Данное определение появилось в шестидесятых годах, и использовалось для сравнения качества работы светящихся источников непрерывного спектра.

На сегодняшний день тестовая проверка состоит из 8 или 14 цветов, отобранных и сгруппированных в DIN 6169 — эталонных стандартах.

Чтобы понять Индекс цветопередачи CRI и люмены, посмотрите на спектр.

Как и во многих других областях науки о цвете, нам нужно вернуться к спектральному распределению мощности источника света. Индекс цветопередачи CRI рассчитывается глядя на спектр источника света, а затем моделируя и сравнивая спектр, который будет отражаться от набора тестовых образцов цвета. В своих расчетах CRI использует SPD дневного света или черного тела , поэтому более высокий CRI также указывает на то, что спектр света аналогичен естественному дневному свету (более высокие значения CCT) или галогенам / лампам накаливания (более низкие значения CCT).

Выходная мощность, измеренная в люменах, описывает яркость источника света. Яркость , однако, является чисто человеческой конструкцией! Это определяется тем, к каким длинам волн наши глаза наиболее чувствительны и сколько энергии света присутствует на этих длинах волн. Мы называем ультрафиолет и инфракрасное излучение «невидимыми» (то есть без яркости), потому что наши глаза просто не «воспринимают» эти длины волн как воспринимаемую яркость, независимо от того, сколько энергии присутствует на этих длинах волн.Чтобы лучше понять, как работает феномен яркости, ученые в начале 20-го века разработали модели систем человеческого зрения, и фундаментальным принципом, лежащим в основе этого, является функция яркости, которая описывает взаимосвязь между длиной волны и восприятием яркости.

Желтая кривая показывает стандартную фотопическую функцию (см. Выше)

Кривая яркости достигает пика между 545-555 нм, диапазоном длин волн светло-зеленого цвета, и довольно быстро спадает при увеличении и уменьшении длины волны

Очень важно, что значения яркости очень низкие — 650 нм, которые представляют собой длины волн красного цвета. Это говорит нам о том, что длины волн красного цвета, а также длины волн темно-синего и фиолетового цветов очень неэффективны при ярком освещении. Или, наоборот, зеленые и желтые волны наиболее эффективны для яркого освещения

Интуитивно понятно, что это может объяснить, почему защитные жилеты и подсвечники высокого обзора чаще всего используют желтый / зеленый цвета для достижения их относительной яркости

Или, наоборот, зеленые и желтые волны наиболее эффективны для яркого освещения. Интуитивно понятно, что это может объяснить, почему защитные жилеты и подсвечники высокого обзора чаще всего используют желтый / зеленый цвета для достижения их относительной яркости.

Наконец, когда мы сравним функцию яркости со спектром для естественного дневного света, должно стать ясно, почему высокий CRI, и особенно R9 для красных , расходится с яркостью. Для достижения высокого коэффициента цветопередачи почти всегда полезен более полный и широкий спектр, но для достижения более высокой светоотдачи наиболее эффективным будет более узкий спектр, сфокусированный в зелено-желтом диапазоне длин волн.

Именно по этой причине в стремлении к повышению энергоэффективности качество цвета и CRI почти всегда отводятся в приоритет. Справедливости ради следует отметить, что в некоторых приложениях, таких как наружное освещение, может быть более высокая потребность в эффективности, чем в цвете. Тем не менее, понимание и оценка задействованной физики могут быть очень полезны при принятии обоснованного решения в осветительных установках.

Цветопередача. Индекс цветопередачи.

Это относительная величина, определяющая, насколько естественно передаются цвета предметов в свете той или иной лампы.

Цветопередающие свойства ламп зависят от характера спектра их излучения. Индекс цветопередачи (Ra) эталонного источника света (т.е. идеально передающего цвет предметов) принят за 100.

Чем ниже этот индекс у лампы, тем хуже ее цветопередающие свойства. Комфортный для человеческого зрения диапазон цветопередачи составляет 80-100Ra.

Например у традиционной лампы накаливания индекс цветопередачи составляет 80Ra, при цветовой температуре в 2700К.

Если говорить о светодиодных лампах, то они обладают исключительно высоким индексом цветопредачи, который составляет 85-90 Ra.

Индекс цветопередачи — мера соответствия зрительного восприятия цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения. Объективной характеристикой здесь является значение индекса цветопередачи Ra, максимально возможное значение которого равно 100. Чем больше индекс, тем точнее будет восприятие цветов. Проводить сравнения различных источников по величине Ra лучше при близких цветовых температурах. На практике обычно пользуются тремя категориями цветопередачи

Ra между 90 и 100.

Прекрасные цветопередающие свойства. Область применения: в основном там, где важна точная оценка цвета.

Ra между 80 и 90.

Хорошие цветопередающие свойства. Области применения: там, где точная оценка не является приоритетной задачей, но хорошая цветопередача все же важна.

Ra ниже 80.

Цветопередающие свойства от удовлетворительных до плохих. Области применения: там, где цветопередача не важна. Максимальное значение коэффициента Ra составляет 100 (это значение принимается для солнечного света, а также для большинства ламп накаливания).

Характеристика цветопередачи лампы описывает, насколько натурально выглядят окружающие нас предметы в свете этой лампы. Выражением этого является общий индекс цветопередачи Ra. Для определения величины Ra, из окружающей среды выбирают 8 тестовых цветов, которые освещаются тестируемой лампой, а затем стандартной лампой, имеющей такую же цветовую температуру (от температуры «черного тела» до дневной). Чем меньше разница в цветопередаче между тестовыми цветами, тем лучше цветопередача исследуемой лампы. Максимальное значение Ra составляет 100 (как среднее для 8-ми тестовых цветов).

В зависимости от места установки лампы и выполняемой ими задачи искусственный свет должен обеспечивать возможность наиболее лучшего восприятия цвета (как при естественном дневном свете). Данная возможность определяется характеристиками цветопередачи источника света, которые выражаются с помощью общего индекса цветопередачи Ra.

Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света

Для сравнения с рассмотренными источниками света фиксируется сдвиг цвета с помощью 8 (или 14) указанных в DIN 6169 стандартных эталонных цветов, который наблюдается при направлении света тестируемого или эталонного источника света на эти эталонные цвета. Чем меньше отклонение цвета излучаемого тестируемой лампой света от эталонных цветов, тем лучше характеристики цветопередачи этой лампы. Источник света с показателем цветопередачи Ra = 100 излучает свет, оптимально отражающий все цвета, как свет эталонного источника света. Чем ниже значения Ra, тем хуже передаются цвета освещаемого объекта.

Характеристика цветопередачи

Степень цветопередачи

Коэффициент светопередачи Ra

Примеры ламп

очень хорошо

1A

> 90

Галогенные лампы; люминесцентные лампы LUMILUX DE LUXE; HQI…/D

хорошо

1B

80 — 89

Люминесцентные лампы LUMILUX; HQI…/NDL или WDL

хорошо

2A

70 — 79

Стандартные люминесцентные лампы 10 и 25

хорошо

2B

60 — 69

Стандартные люминесцентные лампы 30

достаточно

3

40 — 59

HQL

недостаточно

4

> 39

Натриевые газоразрядные лампы высокого и низкого давления

Тестируемые цвета:

R1

Цвет увядшей розы

R2

Горчичный

R3

Салатовый

R4

Светло-зеленый

R5

Бирюзовый

R6

Небесно-голубой

R7

Цвет фиолетовой астры

R8

Сиреневый

Дополнительные тестируемые цвета с насыщенными красками:

R9

Красный R12 Синий

R10

Желтый R13 Цвет кожи

R11

Зеленый R14 Цвет зеленого листа

R12

Синий

R13

Цвет кожи

R14

Цвет зеленого листа

Что такое хорошее значение CRI R9?

Хотя максимально возможное значение R9 также равно 100, в отличие от средних значений CRI, R9 следует оценивать немного по-другому. С математической точки зрения, R9 гораздо сложнее получить высокий балл по сравнению с другими значениями R, которые составляют вычисления CRI, и гораздо более чувствителен к спектральным изменениям. Следовательно, оценка R9, равная 50 или выше, будет считаться «хорошей», тогда как оценка R9, равная 90 или более, будет считаться «отличной». Поэтому вы обнаружите, что большинство осветительных продуктов, доступных на рынке, редко указывают значение R9, и когда они это делают, они редко гарантируют что-либо выше 50. Даже в Waveform Lighting мы указываем R9> 80 или R9> 90, и не может гарантировать что-либо выше, чем R9> 95 из-за этой чувствительности.

Это связано с тем, что CRI использует цветовое пространство CIE 1960 uv, которое искажено таким образом, что преувеличивает цветовые различия в красной области диаграммы цветности. Поскольку CRI является вычислением, которое количественно определяет различия в цвете между источником света и эталонным источником, большая вычисленная разница в цвете приведет к большему уменьшению показателя R.

Цветопередача. Индекс цветопередачи.

Это относительная величина, определяющая, насколько естественно передаются цвета предметов в свете той или иной лампы.

Цветопередающие свойства ламп зависят от характера спектра их излучения. Индекс цветопередачи (Ra) эталонного источника света (т.е. идеально передающего цвет предметов) принят за 100.

Чем ниже этот индекс у лампы, тем хуже ее цветопередающие свойства. Комфортный для человеческого зрения диапазон цветопередачи составляет 80-100Ra.

Например у традиционной лампы накаливания индекс цветопередачи составляет 80Ra, при цветовой температуре в 2700К.

Если говорить о светодиодных лампах, то они обладают исключительно высоким индексом цветопредачи, который составляет 85-90 Ra.

Индекс цветопередачи — мера соответствия зрительного восприятия цветного объекта, освещенного исследуемым и стандартным источниками света при определенных условиях наблюдения. Объективной характеристикой здесь является значение индекса цветопередачи Ra, максимально возможное значение которого равно 100. Чем больше индекс, тем точнее будет восприятие цветов. Проводить сравнения различных источников по величине Ra лучше при близких цветовых температурах.
На практике обычно пользуются тремя категориями цветопередачи

Ra между 90 и 100.

Прекрасные цветопередающие свойства. Область применения: в основном там, где важна точная оценка цвета.

Ra между 80 и 90.

Хорошие цветопередающие свойства. Области применения: там, где точная оценка не является приоритетной задачей, но хорошая цветопередача все же важна.

Ra ниже 80.

Цветопередающие свойства от удовлетворительных до плохих. Области применения: там, где цветопередача не важна.
Максимальное значение коэффициента Ra составляет 100 (это значение принимается для солнечного света, а также для большинства ламп накаливания).

Характеристика цветопередачи лампы описывает, насколько натурально выглядят окружающие нас предметы в свете этой лампы. Выражением этого является общий индекс цветопередачи Ra. Для определения величины Ra, из окружающей среды выбирают 8 тестовых цветов, которые освещаются тестируемой лампой, а затем стандартной лампой, имеющей такую же цветовую температуру (от температуры «черного тела» до дневной). Чем меньше разница в цветопередаче между тестовыми цветами, тем лучше цветопередача исследуемой лампы. Максимальное значение Ra составляет 100 (как среднее для 8-ми тестовых цветов).

В зависимости от места установки лампы и выполняемой ими задачи искусственный свет должен обеспечивать возможность наиболее лучшего восприятия цвета (как при естественном дневном свете). Данная возможность определяется характеристиками цветопередачи источника света, которые выражаются с помощью общего индекса цветопередачи Ra.

Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света

Для сравнения с рассмотренными источниками света фиксируется сдвиг цвета с помощью 8 (или 14) указанных в DIN 6169 стандартных эталонных цветов, который наблюдается при направлении света тестируемого или эталонного источника света на эти эталонные цвета. Чем меньше отклонение цвета излучаемого тестируемой лампой света от эталонных цветов, тем лучше характеристики цветопередачи этой лампы. Источник света с показателем цветопередачи Ra = 100 излучает свет, оптимально отражающий все цвета, как свет эталонного источника света. Чем ниже значения Ra, тем хуже передаются цвета освещаемого объекта.

Характеристика цветопередачи

Степень цветопередачи

Коэффициент светопередачи
Ra

Примеры ламп

очень хорошо

1A

> 90

Галогенные лампы;
люминесцентные лампы LUMILUX DE LUXE;
HQI…/D

хорошо

1B

80 — 89

Люминесцентные лампы LUMILUX;
HQI…/NDL или WDL

хорошо

2A

70 — 79

Стандартные люминесцентные лампы 10 и 25

хорошо

2B

60 — 69

Стандартные люминесцентные лампы 30

достаточно

3

40 — 59

HQL

недостаточно

4

> 39

Натриевые газоразрядные лампы высокого и низкого давления

Тестируемые цвета:

R1

Цвет увядшей розы

R2

Горчичный

R3

Салатовый

R4

Светло-зеленый

R5

Бирюзовый

R6

Небесно-голубой

R7

Цвет фиолетовой астры

R8

Сиреневый

Дополнительные тестируемые цвета с насыщенными красками:

R9

Красный R12 Синий

R10

Желтый R13 Цвет кожи

R11

Зеленый R14 Цвет зеленого листа

R12

Синий

R13

Цвет кожи

R14

Цвет зеленого листа

Как измеряется Индекс цветопередачи CRI?

Метод расчета CRI очень похож на пример визуальной оценки, приведенный выше, но выполняется с помощью алгоритмических вычислений после измерения спектра рассматриваемого источника света. Сначала необходимо определить цветовую температуру для рассматриваемого источника света. Это можно рассчитать по спектральным измерениям. Цветовая температура источника света должна быть определена таким образом, чтобы мы могли выбрать подходящий спектр дневного света для использования для сравнения. Затем рассматриваемый источник света будет фактически освещен серией виртуальных образцов цвета, называемых пробными образцами цветов (TCS), с измеренным отраженным цветом.

Всего имеется 15 образцов цвета:

Мы также подготовим серию виртуальных измерений отраженного цвета для естественного дневного света той же цветовой температуры. Наконец, мы сравниваем отраженные цвета и формально определяем оценку «R» для каждого образца цвета.

Значение R для определенного цвета указывает на способность источника света точно воспроизводить этот конкретный цвет. Поэтому, чтобы охарактеризовать общую способность цветопередачи источника света к различным цветам, формула CRI принимает среднее значение R. Какие и сколько значений R усредняются, будет зависеть от того, какое определение CRI вы используете – общий CRI (Ra) или расширенный CRI.

Индекс цветопередачи люминесцентных ламп

Показатели люминесцентных ламп зависят от их устройства:

  • у стандартных изделий CRI < 75 Ra;
  • у компактных и трубок Т5,Т8 CRI в пределах 60-80 Ra;
  • у трех компонентных CRI примерно 90 Ra.

При покупке следует тщательно изучить упаковку, на которой CRI должен быть указан.

Отклонения в показателях люминесцентных ламп объясняются особенностью функционирования (рваным спектром излучения, состоящим из пиков с волнами различной длины). Большое влияние на коэффициент оказывает состав люминофора. Недобросовестные производители наносят такой состав, который позволяет пройти испытание на основе 8-и цветов. Остальные показатели при проверке оказываются гораздо хуже.

Индекс цветопередачи различных типов ламп

Далее мы рассмотрим типовые индексы цветопередачи разных ламп. Индекс зависит от принципа действия и конструкции, а также используемых компонентов светильника. Как уже было сказано, за эталон принимается солнечный свет.

Лампы накаливания

Классические лампы накаливания, хоть и запрещены для использования в большинстве стран по причине их низкого КПД, но они имеют приближенную к солнечному свету цветопередачу, она близка к 100. Имеют выраженный сдвиг в область теплых цветов и ИК-диапазона.

Галогенные лампы

Галогенные лампы дают больший световой поток при том же потреблении мощности, что и лампы накаливания. При этом их цветопередача приблизительно на одинаковом уровне.

Натриевые лампы

Натриевые лампочки мало используются для освещения помещений, где работают люди. Это объясняется как техническими моментами, например, гудящий дроссель, долгий розжиг, так и низким индексом цветопередачи – 40 Ra. Натриевые лампы высокого давления, или ДНаТ используют для освещения больших площадей. Например, в уличном освещении, на фонарных столбах и прожекторах. Такое применение объясняется высоким световым потоком (150 Лм/Вт) и длительным сроком службы, более 25000 часов. Они относятся к газоразрядным источникам света. Имеют рваный спектр, с преобладанием красно-оранжевых тонов.

Тем не менее их используют и для выращивания растений в теплицах и гидропонных системах, благодаря их спектру. Промышленностью выпускаются специальные натриевые лампы для растений, в них выражены необходимые для их роста пики в световом спектре.

ДРЛ

Дуговые ртутные лампы или ДРЛ, по сфере использования подобны ДНаТу, за исключением освещения растений. Имеют срок службы около 10000 часов и высокий световой поток в 70–95 Лм/Вт, а их индекс цветопередачи до 40 Ra. Также у них рваный спектральный состав со смещением в область синего цвета и ультрафиолета.

Люминесцентные лампы

Люминесцентные лампы трубчатого типа и компактные люминесцентные лампы имели особую популярность до выхода на рынок дешевой светодиодной продукцией. Основным недостатком является необходимости применения пускорегулирующей аппаратуры, а также рваный спектральный состав света, обычно смещенный в область холодных цветов, но в зависимости от люминофора могут и излучать нейтральный и теплый свет.

Индекс цветопередачи люминесцентных ламп сильно зависит от состава люминофора, изменяется от 60 до 90 и более Ra.

Типовые значения:

для трехкомпонентного люминофора – 80Ra и более;

для пятикомпонентного люминофора – 90Ra.

Светодиодные лампы

Как уже было, сказано индекс цветопередачи светодиодных ламп зависит от состава люминофора, которым покрыты кристаллы светодиодов. Индекс лежит в пределах от 80 Ra, хорошим результатом является 90 Ra. Их используют в помещениях любого типа, насколько это позволяют конструктивные особенности.

Сравнение твёрдых копий по цветовым (колориметрическим) координатам

Данный способ подходит для сравнения:

  • контрактной цветопробы и подписного листа;
  • подписного листа с иными тиражными оттисками;
  • цветопроб, полученных при различных условиях;

Наиболее часто данный способ применяется для сравнения цветопередачи цветопробы и печатного оттиска в процессе
приладки. Первейшим необходимым условием
данного сравнения является наличие контрактной (утверждённой) цветопробы. Цветопроба является ,
если отклонение
цветовых координат в шкалах контроля цветности не превышает .
Цветопробы, не удовлетворяющие этим условиям, принимаются в качестве образцов цвета.
Как правило, могут удовлетворять данным требованиям цифровые (см. рис.2) и офсетные цветопробы, полученные с соблюдением необходимых условий.
Аналоговые цветопробы априори могут быть лишь образцами цвета (в настоящий момент их применение минимально).

При изготовлении контрактных цифровых цветопроб необходимо учитывать влияние на конечную цветопередачу тона
бумаги (или печатной основы), а также ,
оказывающий влияние на печатные процессы (такие как совмещение, растискивание,
линиатура и др.).

Цветопробы, изготовленные офсетным способом, могут считаться контрактными если:

  • отпечатаны на идентичных печатных машинах (приближенных по параметрам);
  • на однотипной бумаге (сопоставимой по параметрам);
  • с использованием близких по составу красок.

цветопробамидизайнерские бумагипост печатнуюцветопередачи

Спектрофотометр – это ручной компактный прибор (см. рис. 1) внутрь которого встроен источник
нормированного света. По этой причине для проведения измерений цветопередачи не требуется
особых условий и они (измерения) могут проводиться хоть в поле. Единственное условие – это периодическое тестирование прибора, т.е. проверка
правильности работы встроенного источника нормированного света. Для этого используется методика, описанная в публикации CIE № 17.4:1987,
845-02-61, измеряющая индекс цветового соответствия (индекс цветопередачи, color rendering index, CRI).
Для условий экспертного сравнения общий CIE-индекс цветопередачи должен быть измерен согласно схеме из Публикации CIE № 13.3 и должен иметь значение ≥ 90.

Данный способ сравнения особенно хорош для специалистов от полиграфии и для случаев возникновения споров, касающихся качества цветопередачи.
Однако он не является наглядным. Иными словами, при несоблюдении специальных условий просмотра цветопроба и
печатный оттиск визуально (при обычном освещении) могут сильно отличаться, а по приборам быть идентичными.
Это явление получило название метамеризма. Суть метамеризма в том, что одни и те же
объекты при одном типе/источнике освещения могут иметь схожие цвета, а при других типах/источниках освещения существенно различаться в цветовом восприятии.
Людям, имеющим опосредованное отношение к полиграфическим процессам объяснить суть данного явления практически не возможно.
Ещё один недостаток это то, что данный способ не пригоден для сравнения изображения на экране и на твёрдой копии.

Для этого существует 1-й способ сравнения.

Что такое индекс цветопередачи CRI ?

Проще говоря, Индекс цветопередачи CRI измеряет способность источника света точно воспроизводить цвета объекта, который он освещает. Это, казалось бы, простое определение, но нет, поэтому мы поможем разбить его на три части.

Часть 1. Индекс цветопередачи CRI – это оценка с максимальным значением 100.

Что означает измерение способность чего-то? Как и результаты тестов, CRI измеряется по шкале, где более высокое число представляет более высокую способность, а 100 – самое высокое. CRI – это удобная метрика, потому что она представлена ​​в виде единого количественного числа. Значения CRI, которые равны 90 и выше, считаются отличными, в то время как оценки ниже 80, как правило, считаются плохими (Подробнее об этом ниже).

Часть 2. Индекс цветопередачи CRI используется для измерения искусственных источников белого света.

Источники света могут быть сгруппированы в источники искусственного или естественного света. В большинстве ситуаций нас беспокоит качество цвета искусственных форм освещения, таких как светодиодные и люминесцентные лампы. Это по сравнению с дневным светом или солнечным светом – естественным источником света.

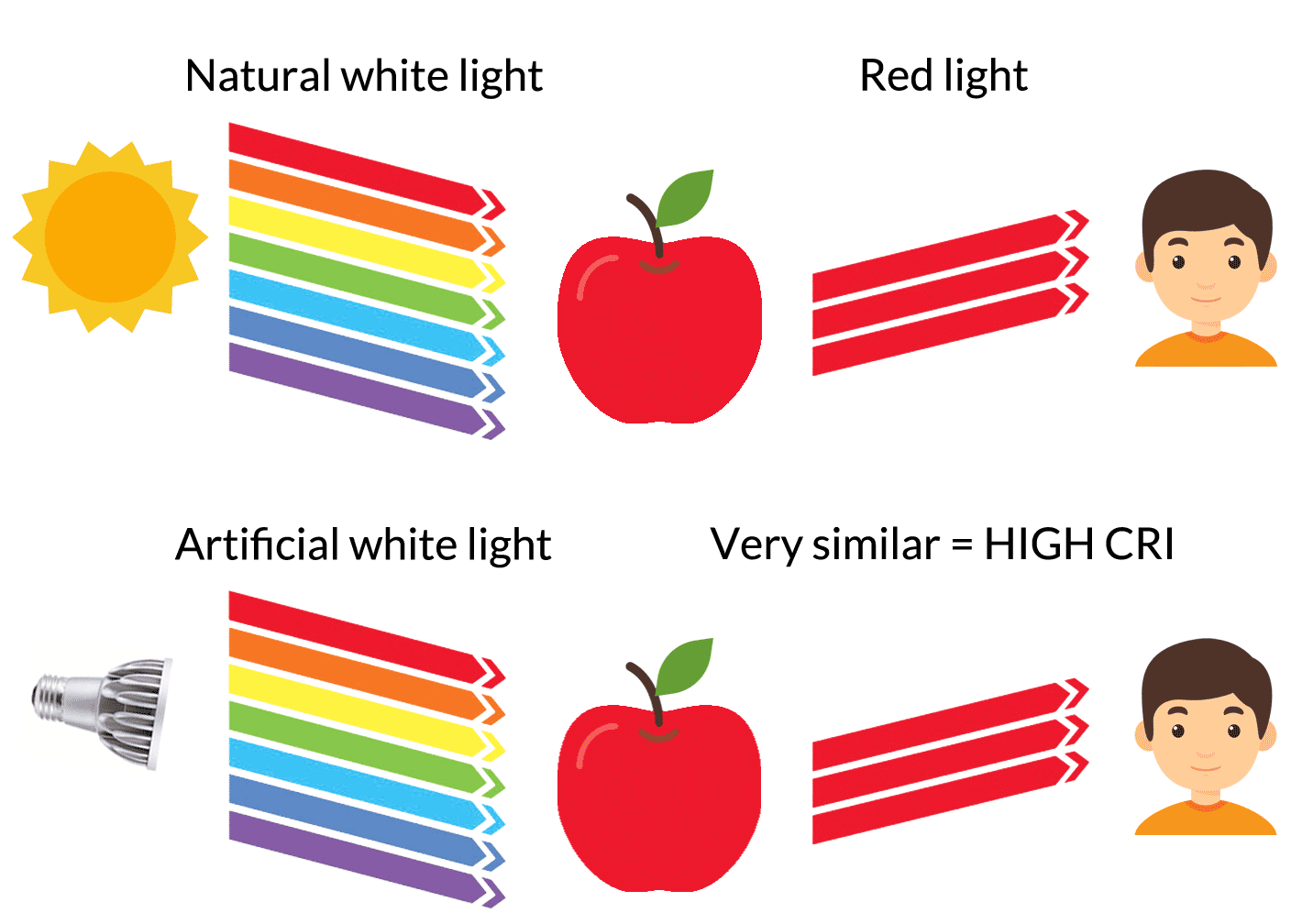

Часть 3: Индекс цветопередачи (CRI) измеряет и сравнивает отраженный цвет объекта при искусственном освещении.

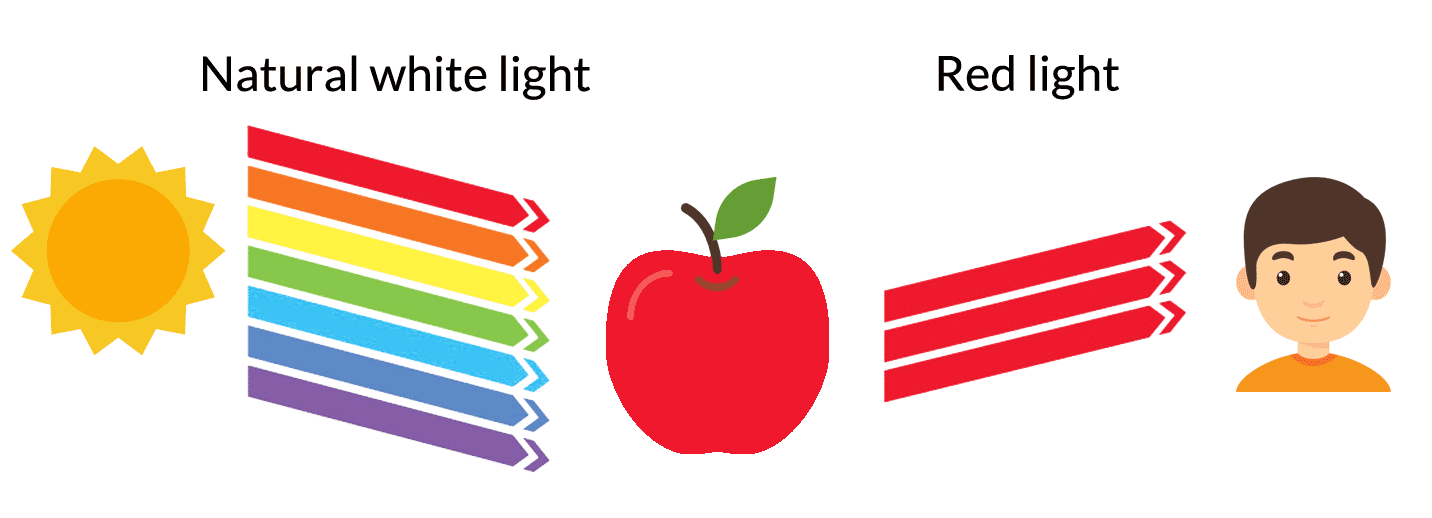

Во-первых, быстрое обновление того, как работает цвет. Естественный свет, такой как солнечный свет, представляет собой сочетание всех цветов видимого спектра. Цвет самого солнечного света белый, но цвет объекта под солнцем определяется цветами, которые он отражает.

Например, красное яблоко выглядит красным, потому что оно поглощает все цвета спектра, кроме красного, которое оно отражает. Когда мы используем искусственный источник света, такой как светодиодная лампа, мы пытаемся «воспроизвести» цвета естественного дневного света, чтобы объекты выглядели так же, как при естественном дневном свете.

Иногда воспроизводимый цвет будет выглядеть очень похожим, а иногда – совсем другим. Именно это сходство измеряет CRI.

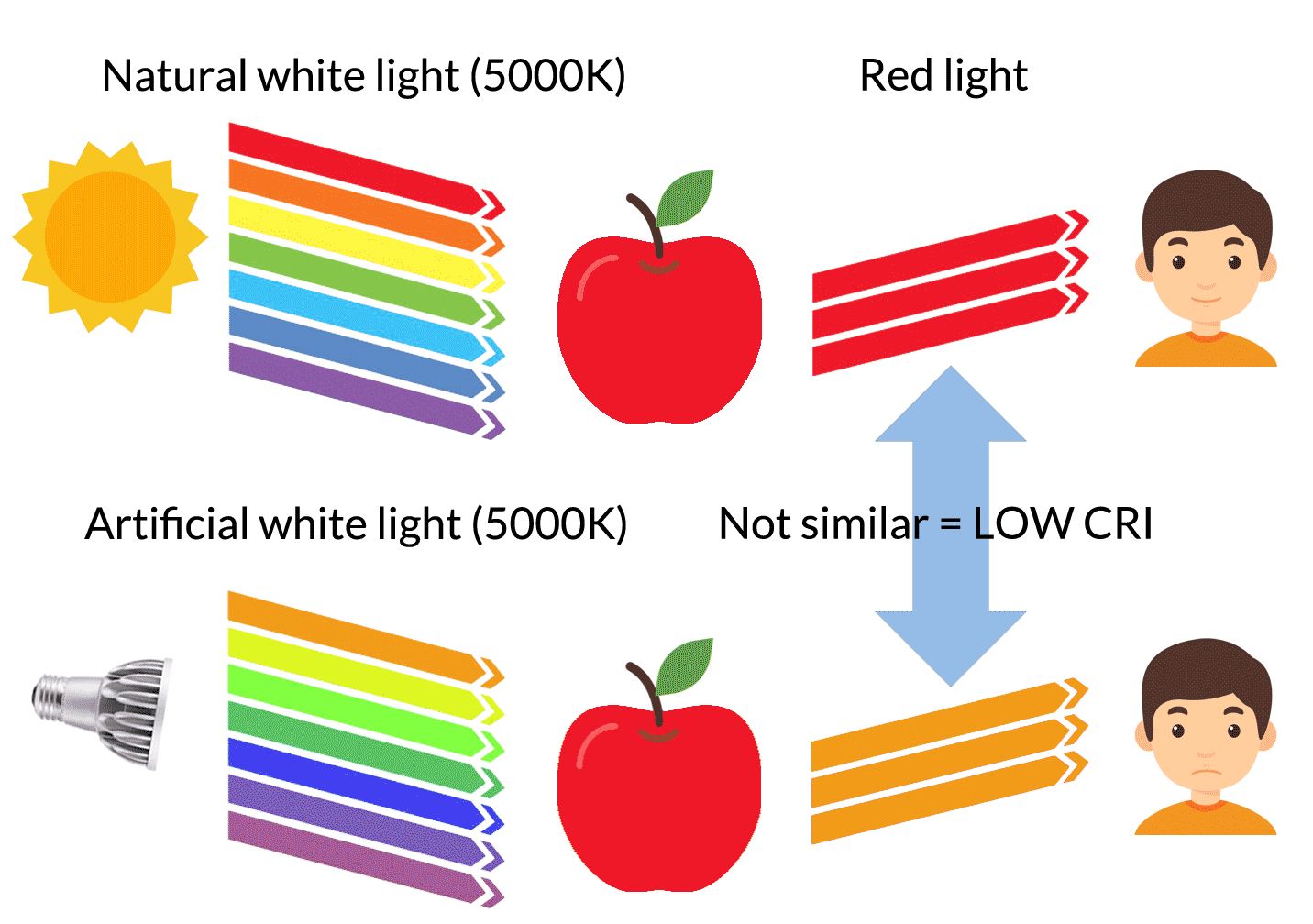

Как вы можете видеть в нашем примере выше, наш искусственный источник света (светодиодная лампа с 5000K CCT) не воспроизводит такое же покраснение в красном яблоке, как естественный дневной свет (также 5000K CCT). Но обратите внимание, что светодиодная лампа и естественный дневной свет имеют одинаковый цвет 5000К. Это означает, что цвет света одинаков, но объекты по-прежнему выглядят по-разному. Как это могло произойти?

Если вы посмотрите на наш рисунок выше, вы увидите, что наша светодиодная лампа имеет другой спектральный состав по сравнению с естественным дневным светом, хотя она имеет тот же 5000K белый цвет.
В частности, нашей светодиодной лампе не хватает красного цвета. Когда этот свет отражается от красного яблока, красный свет не отражается. В результате красное яблоко больше не имеет того же яркого красного вида, которое оно имело при естественном дневном свете.
Индекс цветопередачи CRI пытается охарактеризовать это явление путем измерения общей точности различных цветов объектов при освещении под источником света.

Как насчет цветовой температуры без дневного света?

Для простоты мы взяли цветовую температуру 5000 К для наших примеров выше и сравнили ее со спектром естественного дневного света 5000 К для расчетов CRI. Но что, если у нас есть светодиодная лампа 3000K и мы хотим измерить ее CRI? Стандарт CRI гласит, что для цветовых температур 5000К и выше используется спектр дневного света , а для цветовых температур менее 5000К используется спектр излучения Планка. Планковское излучение – это практически любой источник света, который создает свет, генерируя тепло. Это включает в себя лампы накаливания и галогенные источники света. Поэтому, когда мы измеряем CRI светодиодной лампы 3000K, ее сравнивают с «естественным» источником света, который имеет тот же спектр, что и галогенный прожектор 3000K. (Это верно – несмотря на ужасную энергоэффективность галогенных и ламп накаливания, они дают полный, естественный и превосходный спектр света).

Важные аспекты

При выборе светодиодных ламп для дома необходимо уделить внимание калибру и типу цоколя, а также размеру колбы. Перед покупкой стоит измерить плафон осветительного прибора или вовсе взять его с собой, чтобы избежать приобретения неподходящей по размеру лампочки. Для ламп, используемых в бытовых целях, стоит выбирать устройства с индексом передачи цвета CRI более 80 Ra при цветовой температуре 2500–3500˚К (теплый белый)

Наилучшее рассеивание света обеспечивают источники с углом рассеивания потока 150–170˚. Их лучше всего использовать для потолочных осветительных приборов. Для декоративной или точечной подсветки целесообразнее приобретать устройства с углом направленности светового потока до 40˚

Для ламп, используемых в бытовых целях, стоит выбирать устройства с индексом передачи цвета CRI более 80 Ra при цветовой температуре 2500–3500˚К (теплый белый). Наилучшее рассеивание света обеспечивают источники с углом рассеивания потока 150–170˚. Их лучше всего использовать для потолочных осветительных приборов. Для декоративной или точечной подсветки целесообразнее приобретать устройства с углом направленности светового потока до 40˚.

Некоторые лампы оснащены регуляторами интенсивности свечения. Такие устройства стоят дороже обычных LED-приборов, но обладают несколькими достоинствами:

  • возможность менять яркость подсветки в помещении;
  • более качественное исполнение изделия;
  • высокий КПД;
  • увеличенный срок эксплуатации.

Недостатки настраиваемых ламп:

  • дороговизна;
  • ограничения по сфере применения.

Опираясь на приведенные в статье сведения, каждый сможет подобрать лед, который не только позволит сократить траты на электроэнергию, но и обеспечит комфортную подсветку помещению любого назначения.

Проблемы CRI и его аналоги

CRI не всегда дает точные показания, дело в том, что изначально он разрабатывался под источники света с непрерывным спектром. Речь идет о спектральном составе белого света, в нем содержится определенный набор цветов, которые в результате дают белое свечение с определенным оттенком (цветовой температурой).

Спектральный состав света – набор излучений различных длин волн (цветов) в световом потоке. По спектральному составу можно определить степень излучения того или иного цвета.

Когда источник света в своем спектральном составе содержит все видимые длины волн, тогда такой спектр называют непрерывным. Пример:

  • солнечный свет;
  • лампы накаливания;
  • галогенные лампы.

От полноты спектрального состава зависит и соответствие видимых цветов реальным. Но не все лампы излучают в полном спектре.

У люминесцентных ламп так называемый рваный спектр. Он состоит из отдельных пиков в области различных длин волн. Если вспомнить о том, что мы сказали выше, то CRI не совсем корректно отражает индекс цветопередачи таких светильников.

Справка: В 2007 году Международная комиссия по освещению отметила, что «…индекс цветопередачи, разработанный комиссией, обычно неприменим для прогнозирования параметров цветопередачи набора источников света, если в этот набор входят светодиоды белого цвета».

Поэтому для повышения точности измерений светового потока в 2010 году разработали методику CQS, что расшифровывается, как Colour Quality Scale, или рус. Шкала качества цвета. Но и это не дало полноценной оценки качества источников света, потому что в ней не учитывалась насыщенность и тон освещаемых предметов.

И в 2015 году появился ТМ-30-15 – это стандарт, который учитывает больше параметров, а именно, кроме шаблонов, в оценке принимают участие тон, насыщенность и встречающиеся в быту предметы.

Однако ни в одной стране, на момент написания статьи, TM-30-15 не является обязательным для выполнения, но это не мешает уважающим себя производителям проверять продукцию и таким образом.

Зачастую при проверке значения по шкалам CQS и CRI выдают примерно одинаковые результаты, однако, происходит и так, что по TM-30-15 результаты оказываются ниже нормы. Пример измерения плохой цветопередачи светодиодной лампы описан в статье от независимых экспертов: https://geektimes.com/company/lamptest/blog/285034/

Скорее всего, причиной такого результата стал люминофор, специально подобранный для прохождения обязательных тестов, но все равно не обеспечивает нормальной цветопередачи.

Сложности в измерении

Несмотря на кажущуюся логичность, коэффициент CRI сложно назвать идеалом. Проверки показывают, что у белых светодиодов существуют проблемы с R9 — некорректно отображается красная область спектра. Поэтому в 2007 году международная комиссия признала, что использовать индекс цветопередачи светодиодных ламп не корректно по отношению к светодиодам.

Источники света могут обладать одинаковым параметром индекса. Однако визуальная оценка отображения цвета будет сильно отличаться. Из-за большого количества различных источников искусственного освещения возникла потребность в более тщательной проверке осуществляемой цветопередачи. Хотя СRI до сих пор является основным обязательным параметром, который используется во время оценки качества света, уже предлагаются альтернативные варианты. К таковым относится CQS и ТМ-30.

Недостатки индекса цветопередачи и пути их решения

Определение индекса цветопередачи является полноценным только в случае с лампами непрерывного спектра, коэффициент CRI которых выше 90. При значениях ниже 90 единиц можно получить несколько источников, которые будут иметь одинаковый коэффициент, но по-разному освещать предметы и отличаться цветовой температурой. Пока международным организациям по стандартизации не удаётся избавиться от данного недостатка, производители ламп продолжают указывать на своей продукции значение в CRI.

Сегодня вектор развития искусственного освещения опирается на белые светодиоды, у которых цветопередача шаблона R9 не очень высока. Причина этого заключается в небольшом количестве красного цвета в спектре. Однако визуально цветопередача белых светодиодов находится на более высоком уровне, нежели указывает расчетное значение CRI. В 2007 году МКО официально констатировала недостаточность использования индекса CRI для определения качества передачи цвета светильников на основе белых светодиодов. Также учёные заявили о необходимости введения новой методики, которая позволит более точно оценить светодиодное излучение.

В 2010 году появилась новая методика — CQS (аббр. от англ. color quality scale), основанная на 15 только насыщенных цветовых шаблонах. В первую очередь стоит отметить, что расчет цветовых сдвигов по методике CQS производится совершенно иным способом, нежели в методики CRI. Поэтому высокий цветовой сдвиг по одному из шаблонов не позволяет цветовому индексу оставаться высоким.

Красный цвет в шкале CQS не такой насыщенный, как в шкале CRI. Это позволяет параметру цветопередачи, при тестировании продукции на основе светодиодов, численно примерно соответствовать световым ощущениям человека.

Методика CQS, так же как и CRI, имеет один существенный недостаток – отсутствие корректировки параметра в зависимости от тона и насыщенности, что позволяло бы учитывать особенности человеческого зрения видеть белый цвет из смеси свечения от цветных светодиодов.

Недостаток методики CQS привело к появлению в середине 2015 года стандарта ТМ-30-15, который учитывает понятия точности и насыщенности. Для более высокой точности измерения в новом стандарте оценка качества света ведется не по 15, а по 99 шаблонам, включающим в себя не только цветовые образцы, но и различные объекты из жизни.

Важные аспекты

При выборе светодиодных ламп для дома необходимо уделить внимание калибру и типу цоколя, а также размеру колбы. Перед покупкой стоит измерить плафон осветительного прибора или вовсе взять его с собой, чтобы избежать приобретения неподходящей по размеру лампочки

Для ламп, используемых в бытовых целях, стоит выбирать устройства с индексом передачи цвета CRI более 80 Ra при цветовой температуре 2500–3500˚К (теплый белый). Наилучшее рассеивание света обеспечивают источники с углом рассеивания потока 150–170˚. Их лучше всего использовать для потолочных осветительных приборов. Для декоративной или точечной подсветки целесообразнее приобретать устройства с углом направленности светового потока до 40˚.

Некоторые лампы оснащены регуляторами интенсивности свечения. Такие устройства стоят дороже обычных LED-приборов, но обладают несколькими достоинствами:

  • возможность менять яркость подсветки в помещении;
  • более качественное исполнение изделия;
  • высокий КПД;
  • увеличенный срок эксплуатации.

Недостатки настраиваемых ламп:

  • дороговизна;
  • ограничения по сфере применения.

Опираясь на приведенные в статье сведения, каждый сможет подобрать лед, который не только позволит сократить траты на электроэнергию, но и обеспечит комфортную подсветку помещению любого назначения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
