Как найти скрытую проводку

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме. Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей

В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Любителям электротехники: мастерим поисковый прибор своими руками

Те, кто хоть немного разбирается в электротехнике, могут самостоятельно смастерить небольшой прибор из элементарных деталей. Для изготовления вам потребуется:

  • Коробка из пластика;
  • Алюминиевый скотч;
  • Аккумуляторы;
  • Лампочка;
  • Транзистор.

Коробочка не должна быть слишком больших размеров. Подойдет и пластиковая коробочка от обычной лампочки. На одну из ее сторон необходимо наклеить небольшой кусочек алюминиевого скотча. Он необходим в качестве антенны. Установите аккумуляторы мощностью 4-5 Вт. Проделайте на одной из граней отверстие и вмонтируйте туда лампочку. Теперь необходимо установить сверхчувствительный транзистор и присоединить батареи и антенну к скотчу. В качестве антенны можно использовать проволоку. Когда все части займут свое место внутри коробочки, закройте крышку. Водите антенной получившегося прибора по стене. Когда вы прикоснетесь к месту расположения кабеля, лампочка загорится.

Еще один простейший прибор можно собрать из:

  • Транзистора;
  • Омметра;
  • Динамика.

Обращая внимание на то, что прибор этот один из элементарных для понимающих людей, точность его будет соответствующей. Собрать цепочку необходимо согласно нижеприведенной схеме

Омметр лучше использовать стрелочного типа. Для удобства пользования можно заключить все компоненты в небольшую коробочку. Динамик подойдет и от старого стационарного телефона. Прибор будет реагировать на наличие провода в стене соответствующими шумами.

Метки:Электричество

Металлоискатель

В случае если металлоискатель уже имеется в хозяйстве, устройство можно использовать, чтобы обнаружить скрытую проводку. Металлоискатели, работающие в режиме «передача-приём», регистрируют отражённый от «мишени» излучённый передающей катушкой электромагнитный сигнал.

Переизлучённый скрытым металлом сигнал, попадая на принимающую катушку, вызывает в ней появление электродвижущей силы, что регистрируется металлодетектором. Если же металла нет, нет отражающего сигнала, и показания прибора нулевые.

Такой «искатель» легко путается, не различая провод и металлический профиль для крепления гипсокартона, сигналит, если в стене «спрятан» гвоздь. Модели подороже способны различать чермет и цветмет. Плюс такого детектора – способность обнаруживать обесточенную проводку.

Обратимся к первоисточнику

Многие знают, что согласно ПУЭ кабели укладываются только под прямыми углами.

То есть, проводку располагают не по кратчайшему пути, она должна проходить только строго горизонтально или вертикально, а изменение направления делается под углом в 90 град.

Этой информации недостаточно, чтобы определить, где заложен кабель, но в дальнейшем она поможет хотя бы примерно понять, в какой стороне искать провода от розетки или распределительной коробки.

Заблуждения и ошибки по обнаружению электропроводки в стене

Выше описано, как найти провод в стене с помощью приборов и подручных средств. Но есть якобы «народные методы» обнаружения спрятанной проводки, которые совсем не помогут и займут лишнее время:

Использование компаса. Существует теория, что применяя компас можно найти кабель. Но это миф, так как создать нужную магнитную индукцию в домашних условиях для реагирования компаса невозможно.

Обычным магнитным компасом иногда пытаются искать проводкуИсточник survival-mastery.com

  • Применение магнита как искателя скрытой проводки. Существует гипотеза о привязанном на верёвке магните и его действии: если водить вдоль стены, то он будет отклоняться в том месте, где проходят электропровода. И следуя за колебаниями, отметить предполагаемые места залегания проводов. Но и этот метод не принесёт никакой пользы.
  • Поиск скрытой проводки с использованием смартфона. Очень сомнительный метод, основанный на установленном специальном приложении, которое якобы сможет найти кабель. Смартфоны имеют встроенный магнитный датчик и, используя приложение, телефон превращается в металлоискатель. Но такое устройство будет давать реакцию на все, что содержит металлические части в стене.

Бюджетные способы поиска электропроводки

Коротко о главном

Скрытая проводка безопасна и эстетична, но в ряде случаев необходимо знать, где она проходит. Узнать месторасположение электропроводки можно несколькими способами и нужно выбрать именно тот, который точно подойдёт.

Если делается капитальный ремонт, то проще всего найти штробы с проводкой просто посредством визуального осмотра стены. В остальных случаях используется специализированное оборудование, в частности, трассоискатель.

Также можно искать скрытую проводку радиоприёмником, слуховым аппаратом, мультиметром, металлоискателем и в некоторых случаях классической индикаторной отвёрткой.

Существуют и «мифические» способы поиска скрытой проводки — компасом, магнитом или с помощью приложения для смартфона. На поверку они не выдерживают никакой критики, поэтому не стоит тратить на них своё время.

В любом случае, не стоит считать, что эту работу можно запросто сделать самостоятельно, без знания основ электротехники. В лучшем случае это трата времени, а в худшем – неправильный результат, который может привести к короткому замыканию и пожару в доме. Поэтому, если есть сомнения в собственных силах, то лучше обратиться к профессионалам.


Особенности восстановления медных и алюминиевых проводников

Поврежденный медный провод лучше всего запаять. Для этой операции потребуется ремонтная перемычка, в качестве которой можно использовать кусок такого же кабеля. Процедуру пайки нужно выполнять таким образом:

  • Надеть на жилу порванного провода термоусадку или прочную пластиковую трубку.
  • Края перемычки скрутить вместе ремонтируемыми проводниками.
  • Пропаять место соединения.
  • Плотно наложить на отремонтированный участок несколько слоев изоленты.
  • Сдвинуть термоусадку (пластиковую трубку) на место соединения, чтобы обеспечить его дополнительную защиту. Оно должно быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.

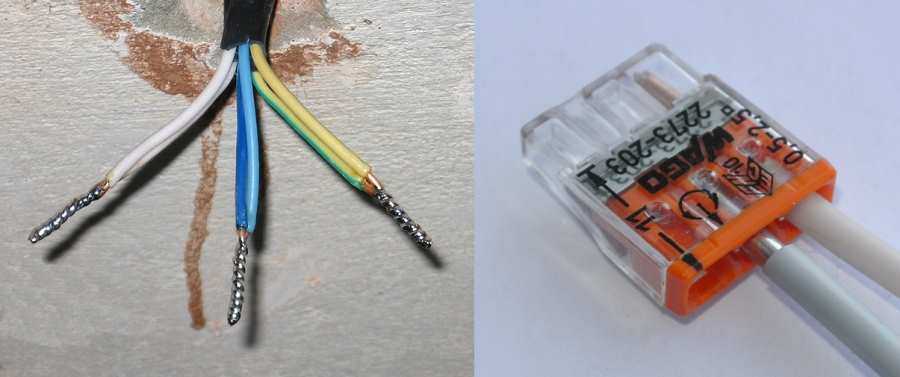

Алюминиевые кабели в стене проще всего соединять с помощью клеммы WAGO – это быстрый и надежный метод. Затем место соединения нужно замотать несколькими слоями изоляционной ленты и, если есть возможность, нанести на него слой герметика.

Еще найти место обрыва провода можно с помощью индикаторной отвертки активного действия (с батарейкой). Пример на видео:

Поиск места обрыва: порядок действий

Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

  • Перед тем, как искать место повреждения кабеля, обесточьте проводку.
  • Иногда для снижения уровня сопротивления изоляцию провода прожигают.
  • Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
  • Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Характеристики детекторов

Все модели отличаются друг от друга по нескольким факторам:

Глубина сканирования. В условиях квартиры, это приблизительное расстояние до кабеля, заложенного плиткой или досками. Детекторы не способны находить провода на глубине более 3 см. Большинство приборов не могут обнаружить провода на глубине даже 2 см.
Информативность. Многие модификации, имеющие дисплей, способны показать не только обнаруженный материал, но и то, на какой глубине он находится. Точность определения у профессиональных моделей имеет погрешность до 5 мм, а у обыкновенных бытовых — 1 см.
Обнаруживаемые материалы. Это то, что детектор может обнаружить в стене

К выбору аппарата по данной характеристике стоит относиться с осторожностью. Не всегда гаджет действительно способен обнаружить материалы, указанные в характеристиках

Если в списке указан пластик и дерево, а цена слишком низкая, то вряд ли он будет определять их с высокой точностью. Кроме того, данный детектор не способен достоверно определять различные виды чёрных и цветных металлов, и искать проводку под влажной штукатуркой.

Стоит помнить! Недостатками большинства моделей является плохая чувствительность на слабые источники электрического напряжения и небольшая глубина обнаружения невидимых элементов.

Детектор скрытой проводки имеет целый ряд преимуществ, в зависимости от комплектации и количества режимов. Например, прибор для обнаружения скрытой проводки в стене:

  • Определяет присутствие скрытых проводников.
  • Выявляет наличие фазовых проводов.
  • Способен обнаружить место, где прерывается цепь.
  • Определяет правильность подключения фазы счётчиков тока.
  • Находит деревянные элементы.
  • Обнаруживает незаземлённые потребители.
  • Проверяет исправность предохранителей.
  • Находит металлические элементы.
  • Определяет температуру поверхности.
  • Способен высчитать точность обнаружения в процентах.

На заметку! Точность работы прибора зависит также от наличия обоев на стене, поскольку обойный клей может обладать сильной электропроводностью.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.

Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке

Если разводка делалась профессионально, то так оно и есть.
Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания

Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля. Причиной искрения может быть не только обрыв, но и оплавление изоляции в результате неграмотного подбора проводов и кабеля.

К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля. Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Как сэкономить на ремонте электрики

Существует два способа сэкономить на ремонте электрики. Самый простой – доверить работу частнику с улицы, который предложит наиболее выгодную цену. Второй способ – провести ремонт самостоятельно.

Некоторые частники предлагают очень низкие цены. Проблема в том, что эти мастера не могут подтвердить свою квалификацию, а их гарантии держатся на честном слове. Но электрика не терпит дилетантства! Например, нарушение правил монтажа электропроводки может привести к её неисправной работе и даже возгоранию. Проверить качество электропроводки без специального оборудования и знаний невозможно.

При наличии навыков можно выполнить простейшие электроремонтные работы самостоятельно, например, заменить перегоревшую лампочку. Но проверить качество проводки, установить электрощит, подключить энергоёмкую бытовую технику и сделать другие сложные операции самостоятельно будет весьма затруднительно. Намного проще доверить эту работу нашим специалистам! Сервисный предлагает высокое качество услуг и доступные цены!

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения  кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Детектор скрытой проводки

Наличие плана электросетей нужно, чтобы:

  • не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
  • правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
  • рационально разместить мебель;
  • безопасно выполнить ремонт;
  • не получить электротравму при сверлении отверстия или забивке гвоздя;
  • быстро определить место нарушения проводки.

Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.

По принципу работы детекторные устройства бывают:

  • электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
  • электромагнитные;
  • металлодетекторы;
  • комбинированные.

Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.

Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.

Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт

То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.

Металлодетекторы одинаково “видят” цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.

Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.


самодельный металлодетектор для поиска проводки

Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.

Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.

Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.

Из бытовых детекторов популярны:

  • Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
  • Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
  • Китайские индикаторные отвёртки.


Eltes Дятел Е121


Индикаторная отвертка


Bosch Truvo

Почему нужно проводить испытания установок?

Проведение испытаний электроустановок и электрооборудования — комплекс мероприятий по проверке технических
характеристик и обнаружению дефектов или изменений, способных повлиять на качество работы в дальнейшем. В
ходе проводимых мероприятий инженеры получают данные для анализа работоспособности оборудования и дают
рекомендации по действиям, при обнаружении каких-либо проблем.

Электроизмерение в профилактических целях позволяет убедиться в исправности, наличии необходимого запаса
надежности электросети. В условиях производства или ввода объекта в эксплуатацию это обязательная процедура.
Своевременное испытание повышенным напряжением предотвратит аварийную ситуацию, исключит серьезные
повреждения и судебные иски из-за несоответствия рабочих параметров электроустановок или электрооборудования
эксплуатационным требованиям.

Акустический и индукционный методы поиска места обрыва

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

  • Генератора, который подсоединяется к проводу.
  • Акустический сигнализатор.
  • Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора. Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Способ 5. Специальные приборы

Вот мы и подобрались к самому безошибочному способу найти прямой электрический провод, если он проложен в стене методом скрытой проводки. Такие приборы называются тестерами и входят в базовый инструментарий любого электрика. Собственно, и вы сами можете приобрести один — и без всяких опасений заниматься переделкой проводки, основываясь на той информации, которую выдаст прибор. Вот список самых популярных моделей, которые помогут вам найти провод в стене и при этом их без труда можно отыскать в продаже:

  • MS-158M — сложность работы с этим тестером обусловлена тем, что он реагирует, подобно металлоискателю, на любой металлический предмет;
  • LA-1012 — помогает найти проводку в стене, также сообщает конкретные данные о характере переменного тока;
  • VP-440 — очень «способная» модель, которая станет палочкой-выручалочкой в том случае, если необходимо не только найти прямой электрический провод, проложенный в стене, но и определить место разрыва цепи;
  • GVD-504A — популярный в народе прибор, также передаст всю необходимую информацию о характере переменного электрического поля.
  • Е121 «Дятел» – используется для идентификации обрыва в цепи, обнаруживает кабели глубиной до 70 миллиметров.

Процесс обнаружения проводки в стене — на видео.

Устройства

  1. Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
  2. CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
  3. ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
  4. Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
  5. Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
  6. MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
  7. Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.

К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.

Как определить проводку в стене

Задача обнаружения проводки в стене и некоторых других строительных конструкциях неизбежно встает при проведении как элементарных работ по сверлению, так и при более сложных ремонтных процедурах (штробление, снос стен и т.д.).

Для типовых построек, а так же при наличии схемы электропроводки помещения указанная задача значительно облегчается. Проведение ремонтных работ в помещениях нетиповых зданий или в помещениях с ранее измененной проводкой (с перенесенными розетками, выключателями и т.д.) таит опасность повреждения проводов.

В самом простом случае это может привести к отключению электричества на линии автоматами или УЗО. Наиболее неприятным последствием может стать поражение человека электрическим током.

Методы определения расположения проводки

Найти проводку в стене можно несколькими способами.

Теоретические способы:

  • ориентироваться на существующую схему проводки (которая, как показывает практика, может не всегда соответствовать действительности);
  • предполагать, что проводка выполнена согласно ПУЭ и ее трассы пролегают горизонтально и вертикально относительно распределительных коробок, розеток, выключателей.

Подобные предположения применимы для типовых построек, однако так же не дают гарантий, что в других местах стены не проходит тот или иной провод. Практические способы помогают определить фактические места прохождения проводов, а в некоторых случаях и глубину их залегания.

Существуют примитивные, но относительно эффективные народные способы, такие как использование микрофона, слухового аппарата, элементарных самодельных транзисторных устройств и т.п. При существовании нагрузки в цепи все они реагируют на изменение электромагнитного поля вблизи проводов, что позволяет обнаружить проводку в стене.

Наиболее точно найти проводку в стене помогают современные трассоискатели (кабелеискатели, детекторы металла). Принцип действия таких устройств так же основан на улавливании колебаний электромагнитного поля в цепи под нагрузкой, или улавливании колебаний создаваемых в цепи без нагрузки при подключенном в нее специальном генераторе импульсов.

Устройства для определения проводки в стене стоят от нескольких сотен рублей (простые – для бытовых нужд) до десятков тысяч (профессиональные, с множеством дополнительных функций).

Обзор моделей

Из популярных моделей, представленных на рынке, стоит выделить детектор скрытой проводки СЕМ LA-101. Недорогой, но позволяющий довольно точно определить место залегания кабелей, проходящих на глубине до 5 см, он, кроме этого, способен обнаруживать места обрыва и определять наличие контакта между двумя точками цепи.

CEM LA-1014 – более продвинутая модель от рассматриваемого производителя, обладающая функциями мультиметра. Большинство устройств, позволяющих определить проводку в стене, являются универсальными – с возможностью обнаружения различных металлов, древесины, пустот и т.д,

DEFORT DMM-20D-RF – один из недорогих универсальных детекторов, который, кроме функций по обнаружению, оснащен еще и лазерным дальномером с уровнем.

К распространенным полупрофессиональным (стоимостью до 4000 рублей) устройствам для обнаружения проводки в стене можно отнести CONDTROL Wall Pro и BOSCH GMS 100 M. Оба они способны четко определять провода находящиеся под напряжением на глубине до 5 см.

Данные модели и их аналоги по модельному ряду популярны среди строителей и ремонтных бригад благодаря своей надежности и высоким измерительным характеристикам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
