Настройка и регулировка датчика движения

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

  1. Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
  2. Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на . Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
  3. До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

  • LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
  • TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
  • SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение эксперта

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

Спросить у специалиста

“Если требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано. Это снижает чувствительность прибора”

Это снижает чувствительность прибора”

Таблица с картинками к монтажу:

Изображение Этап монтажа
Выбор места монтажа
Осмотр прилагаемой схемы
Зачищаем провода и присоединяем к домашнему освещению
Настройка датчика клавишами
Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

  1. Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
  2. Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
  3. Внутренние датчики не располагают рядом с или бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
  4. Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности.
Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Датчик движения вам в помощь — 5 важных нюансов, о которых нужно знать!

Датчик движения это прибор, который включает свет или, например, сирену, когда в поле его «зрения» попадает движение тёплого предмета. Для правильного подключения этого датчика нужно знать 5 главных принципов , которые я перечислю ниже!

1) Правильно направьте линзу

Линза датчика это белая пластиковая перегородка, которая собирает свет в одну небольшую точку внутри, где расположен чувствительный сенсор. Она захватывает участок перед собой, который ограничен конструкцией линзы: для настенных датчиков это обычно 120 градусов по горизонтали и 90 градусов по вертикали .

Само собой, чтобы датчик «ловил» движение, оно должно попадать в эти углы обзора. А вот ненужные срабатывания, скажем, от животных, можно отсечь , немного повернув датчик вверх. Не забывайте, что зимой люди обычно одеты , поэтому в зону срабатывания должны попадать открытые части тела: руки и голова: это связано с принципом работы сенсора, которые реагирует только на тёплые объекты.

2) Установите нужную задержку

Каждый датчик, кроме самых простых моделей, имеет регулятор задержки включения от 30 секунд до 6 минут. Логика тут простая: как только происходит срабатывание, внутри датчика включается секундомер и, если за время отсчёта нового движения нет, свет отключается. При повторном срабатывании таймер запускается сначала .

Если поставить задержку очень малой , экономия электричества будет максимальной, но, если человек на время выпал из «поля зрения» или замер неподвижно, свет может отключиться раньше времени , создавая неудобства . Попробуйте подобрать задержку экспериментально — обычно хватает минутного интервала.

Источник

Модельный ряд

Уличные датчики движения для охраны периметра

Наиболее популярные модели представляют ряд приборов таких, как ДД 0,12, 018В, 017, 019.

ДД-012

Сигнализаторы выполняют функцию включения, выключения нагрузки при распознавании движения в зоне контроля. Угол обнаружения по горизонтали составляет 180 градусов. Питание датчика стандартное от бытовой электросети: 230 в/ 50 Гц.

Прибор ИЭК заключён в трёхкомпонентный корпус из белого самозатухающего пластика. Головка ДД вращается, как по горизонтали, так и по вертикали. Датчик выполнен в настенном варианте крепления.

Для подключения устройства применяют провода сечением от 0,75 до 1,5 мм. Дальность срабатывания соответственно маркировке – 12 метров.

Эксплуатационный диапазон температур составляет -25 – +450С. Срок службы – 7 лет. Изготовитель даёт гарантию безаварийной работы датчика в течение 5 лет.

ДД-018В

Питание от бытовой электросети (230в/50Гц). Эффективная глубина зоны контроля – 12 м. Принципиальная схема ничем не отличается от остальных датчиков ИЭК. Достоинства прибора следующие:

  • Регулировка угла наклона осуществляется шарниром, соединяющим держатель и корпус ДД;
  • Возможность установки времени выдержки – время до включения нагрузки при прекращении движения в контрольном пространстве;
  • Поворотом регулятора «Sens» можно установить требуемую глубину обзора (до 18 м);
  • Удобная подвеска в углу смежных стен повышает эффективность работы датчика;
  • Герметичность корпуса, стойкость к УФ излучению – эти качества позволяют размещать приборы на стенах фасадов домов для регулировки уличного освещения;
  • Угол обзора по горизонтали составляет 2700.

ДД-017

Датчик рассчитан на мощность нагрузки 300 ВА. Его используют для обслуживания бесстартовых люминесцентных ламп. Угол обнаружения по горизонтали составляет 1200. Класс защиты от поражения электрическим током – II.

Корпус сигнализатора сделан из белого пластика повышенной степени огнестойкости. Вид питания стандартный, от бытовой электросети напряжением 230 в. Эффективная высота установки прибора равна 1,8-2,5 м. Гарантия – 5 лет, при максимальном сроке службы 7 лет.

ДД-019

Корпус сделан из негорючего пластика (поликарбоната). Временной рабочий диапазон составляет от 2 до 7 минут. Как и все датчики, ИЭК прибор коммутирует нагрузку с помощью электромеханического реле. Сигнализатор устанавливают, как внутри помещений, так и на улице.

Головка датчика вращается в двух плоскостях. Угол контроля по горизонтали – 1200. Максимальная дальность обнаружения движущего объекта достигает 12 метров. Цвет корпуса чёрный.

На практике

   Допустим, вам требуется подключения датчика движения для освещения в ванной комнате. Наверняка у вас там один светильник и расположен он на стене. Датчик движения для освещения лучше всего размещать под ним.

   С другой стороны, если датчик движения будет расположен на улице или в помещении, куда в дневное время суток попадает достаточно количества солнечного света, то нужно позаботиться о настройке датчика. На датчик есть несколько регуляторов, которыми могут быть настроены: время срабатывания, уровень освещенности, уровень шума и чувствительность (позволяет настроить радиус действия). Настройте датчик так, чтобы он не срабатывал при сильном освещении.

   На практике подключение датчика движения следует начинать с его осмотра. На коробке (обычно под клеммами) находится схема подключения датчика движения. Клемм три и имеют они следующие обозначения: L, N и L со стрелочкой. Обычная L обозначает клемму, к которой подключается фаза. N – нулевой провод, а L со стрелочкой – провод для соединения с лампой.

Осмотрите схему, состоящую из светильника и выключателя в помещении. Разберите её и убедитесь в том, что выключатель размыкает фазу. Но может случиться и так, что выключатель установлен на нулевом проводе. Светильник работает, хоть и такой вариант небезопасен.

   Обратите внимание на провода, идущие из стены к люстре. Их два. Зачистите провода и подсоедините клеммную колодку из трёх штук

Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N.

Зачистите провода и подсоедините клеммную колодку из трёх штук. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N.

https://www.youtube.com/watch?v=YiWmUeN1Btg

   Через среднюю клемму колодки люстры проходят ещё два провода. Один провод подключается к люстре, а другой – ко второй розетке. Фазовый провод от клеммы датчика идёт к другой клемме не напрямую, а через разомкнутое реле. Клемма с буквой L и стрелочкой на датчике движения соединяется с третьей клеммой колодки люстры. К нижней клемме колодки люстры подключают лампочку и дополнительную розетку. Реле будет срабатывать тогда, когда датчик движения зафиксирует какие-либо колебания. Как видите, подключение датчика движения для освещения несложное.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

  • проводные. Запитка ДД осуществляется от бытовой сети 220 В;
  • автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

  • ультразвук;
  • акустику;
  • микроволны;
  • инфракрасные лучи;
  • комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

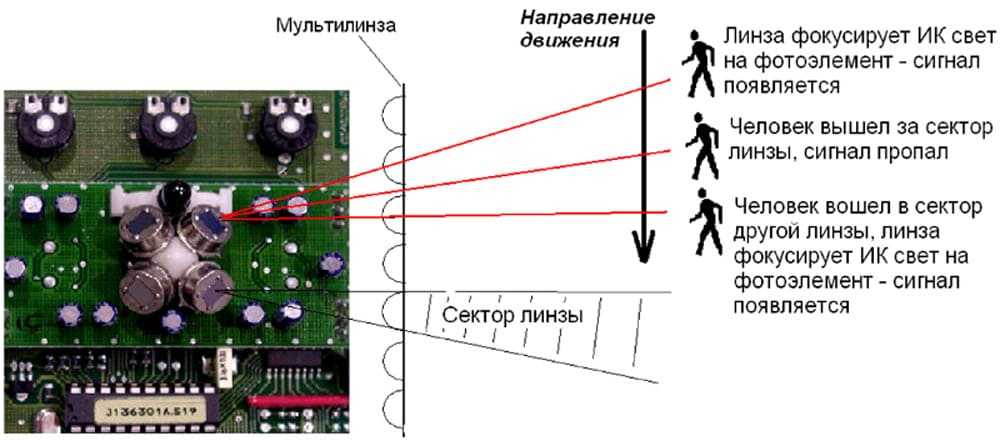

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания. Рассмотрим их подробно

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

  1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
  2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

  1. Для начала нужно установить максимальную чувствительность.
  2. Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
  3. Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
  4. Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
  5. Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

  1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
  2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

  1. Перевести регулятор в минимальное значение.
  2. Инициировать датчик посредством движения.
  3. Засечь время.
  4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Какие ДД для регулировки освещения лучше

По принципу регистрации движения датчики разделяются на три вида, это детекторы:

  • ультразвуковые;
  • микроволновые;
  • инфракрасные.

Ультразвуковые

ДД используют для фиксации движения объекта наблюдения путём восприятия отражённой волны в УКВ диапазоне. Датчиком распространяются в зоне контроля звуковые волны с частотой от 20 до 60 кГц. Детектор улавливает отражённые сигналы и сравнивает их характеристики с исходящим сигналом. В случае расхождения параметров срабатывает сигнальное устройство ДД.

Ультразвуковые приборы нечувствительны к температуре и влажности окружающей среды. Они невосприимчивы к тепловому фону объекта и распугивают насекомых и мелких животных, которые слышат ультразвук. Тем не менее, ДД могут не среагировать на неспешно идущего человека. Это является существенным минусом в применении приборов в охранных системах квартир и частных домов.

Микроволновые

В отличие от ультразвуковых приборов, эти датчики излучают электромагнитные импульсы с частотой 5,8 ГГЦ. Принцип действия аналогичен работе радиолокационной станции (РЛС). Датчик излучает электромагнитные волны в определенном секторе пространства. При отсутствии движения отражённый сигнал сравнивается с исходным импульсом. Если частота отражённого сигнала стабильна, прибор будет находиться в режиме ожидания. В противном случае ДД срабатывает, фиксируя перемещение какого-либо тела.

Недостатком микроволновых датчиков является то, что электромагнитное излучение может нанести вред здоровью человека и животных. Поэтому ДД такого типа применяют в автоматизированных системах, где присутствие людей исключено.

Инфракрасные

Работа инфракрасного датчика (ИДД) построена на регистрации изменений теплового фона окружающего пространства. Все живые организмы излучают тепло в инфракрасном диапазоне. Основной частью ИДД является пироэлектрический элемент (линза Френеля).

При изменении теплового фона контролируемой зоны концентрированные отражённые ИК лучи изменяют потенциал электрического поля линзы. Вследствие этого срабатывает реле, которое замыкает цепь питания сигнального устройства и приборов освещения.

Принцип работы ИДД

Обратите внимание! Из всего вышесказанного можно сделать вывод о том, что оптимальным вариантом прибора в качестве регулятора режимов освещения является инфракрасный датчик движения. Это интересно: Удлинение светодиодной ленты 5 метров на 1,5 метра — освещаем детально. Это интересно: Удлинение светодиодной ленты 5 метров на 1,5 метра — освещаем детально

Это интересно: Удлинение светодиодной ленты 5 метров на 1,5 метра — освещаем детально

Угол охвата по горизонтали и вертикали

Углы охвата показывают, какую область будет перекрывать датчик, а что останется вне поля зрения. Чем больше углы обзора, тем большую область прибор способен захватить. Однако не для всех задач «больше» означает «лучше». Например, вам нужно, чтобы датчик включался, когда вы выходите из дома в «преддомовую» зону, но при этом чтобы он не срабатывал, на проходящего мимо забора человека. В этом случае нужно, чтобы угол был относительно небольшим.

Существуют модели с углом захвата в 360°, то есть они «видят» все, что происходит вокруг и реагируют на соответствующее движение в пределах действия датчика (дальность устройства). Однако это верно лишь для настенных моделей. В потолочных устройствах угол захвата по горизонтали будет напрямую зависит от угла охвата по вертикали. Если угол по горизонтали будет 360° (в случае с конусообразными датчиками), а по вертикали 180°, тогда под потолком будут оставаться «мертвые» зоны. Хотя это не особо критично, так как по потолку люди еще не научились ходить.
