Коаксиальный, оптический и hdmi: какой тип подключений предпочесть?

Что такое оптический кабель и как он выглядит?

С обратной или боковой сторон телевизора можно найти огромная численность разъемов. Размер, который имеет форму трапеции — именно тот порт, необходимый для растолкования звука оптического. Рядом с этим разъемом должна присутствовать одна из записей: Optical Audio, Digital Audio Out или Toslink.

Когда прибор будет подключен, загорится красный индикатор. Это своеобразная подсказка, как подключить электрокабель. Достоинства использования оптического электрокабеля:

на передаваемый телесигнал не влияют электрические преграды;
магнитные светоизлучения отсутствуют;
формируется гальваническая развязка среди нескольких приборов.

Как подключиться к оптике

Для того, чтобы подключить оптическии кабель к роутеру, необходимо что-бы роутер имел соответствующий порт. Поэтому Вас сразу необходимо уточнить у Вашего провайдера, какое именно подключение используется и какого формата Ваш порт, т.к. вы можете столкнуться с проблемой, и роутер который вы купите не подойдет по типу подключения с провайдером. Само подключение, конечно не составляет больших проблем. WiFi роутер подключается к терминалу GPON, если он установлен у вас в квартире, ну а если имеется только оптическии кабель, то на прямую вставляем его в наш роутер. Пару слов хочу сказать о подключении, так как как подключение, как правило устанавливается с нашего компьютера, а терминал или маршрутизатор провайдера, который предоставляет доступ в Интернет, работает в режиме моста (Brige). Когда вы разберетесь с тем, какой у вас тип подключения, можно переходит к следующему шагу.

Какие проблемы могут возникнуть у обычного пользователя PON

Наша статья как мы уже говорили выше, не рассчитана на специалистов, они и так прекрасно знают, как подключить оптоволоконный кабель и настроить оборудование. При первичном подключении к PON провайдеры так же обычно оказывают помощь (правда чаще за отдельную плату, так что, сделав все самостоятельно можно сэкономить) с настройкой оборудования и сетей.

Как обычно происходит подключение

Примерно также происходит процесс и в частном доме, правда распределительные щитки будут либо находиться на опорах линий электропередач (электросвязи), в колодцах, либо вообще отсутствовать, а абонентский кабель будет подключен от отдельного сплитера.

Эти три этапа выполнить самостоятельно нельзя, только если наняться на подряд у провайдера. К тому же по договорам сети до границ домовладения или даже до розетки обслуживаются поставщиком интернет бесплатно (если не повреждены умышленно), после границ разделения линии считаются собственностью клиента и все расходы по их эксплуатации перелагаются на него.

То есть дальше можно действовать самому. Приведем типовую схему раздачи интернета и других услуг в квартире.

Подключение ONT в квартире

На рисунке ниже изображена стандартная схема подключения устройств к оптическому терминалу. Разберем сразу ее реализацию своими руками, потом расскажем, как можно скорректировать в зависимости от возможностей оборудования, и как улучшить.

Особенности коаксиального кабеля

Что собою представляет коаксиальный кабель для телевизора?! Это электропровод, что состоит из:

внешней защитной оболочки;
экранирующей оплетки – чаще всего их 2;
изолирующей оболочки, что выполняет роль диэлектрика;
центрального CCS проводника.

Коаксиальный кабель имеет ряд особенностей Самый распространенный тип кабеля. Выбрать коаксиальный провод не так уж и просто. Ориентируясь только на цвет, толщину, форму, не удастся выбрать качественный товар

Прежде всего, стоит обратить внимание на следующие факторы:

формат телевидения, что поддерживается устройством – цифровое, спутниковое, аналоговое;
количество и вид оборудования, что будет подключатся к сети;
место, где будет использоваться кабель;
размеры сети (чтобы провод был не слишком коротким, или длинным);
источник питания сигнала;
волновое сопротивление коаксиального кабеля – не выбирайте с показателем меньше или больше 75 Ом, так как провод с другим значением может не подойти к вашему телевизору и изображение из-за этого может сильно испортиться;
внешние характеристики – не менее 6 мм в диаметре;
не должен неприятно пахнуть;
легко можно согнуть, но без видимых внешних деформаций.

В данном видео вы подробнее узнаете о данном кабеле: Робота электропровода зависит от его наполнения. Все модели коаксиальных сетей имеют схожий внутренний состав. Рассмотрим его поподробнее:

Центральный проводник – главная жила кабеля, что предает сигнал. Может быть изготовлен или из меди, из сплава – сталь с омеднением (CCS – Copper Clad Steel). От материала зависят функциональные особенности провода, а именно дальность передачи сигнала. Так для спутника подойдет медный, для остальных – из сплава.
Диэлектрик – размещается вокруг центральный жилы, защищая ее от разного рода повреждений, обеспечивает ей неподвижность. Может быть изготовлен из разного материала, от чего напрямую зависит степень его устойчивости внешним помехам.
Экран из алюминиевой фольги.
Экран из алюминиевой проволоки. Вместе они образуют оплетку, что защищает от внешних помех;
Оболочка – может быть выполнена из полиэтилена – будет белого цвета, или поливинилхлорида – черный цвет. Полностью закрывает все внутренние компоненты, и тем самым защищает от механических повреждений, перепадов температуры, воды.

Схема подключения домашнего кинотеатра к телевизору

Базовая комплектация домашнего кинотеатра состоит из ресивера и акустической системы. Возможности ресивера довольно широки: он воспроизводит звук с дисков, флеш-памяти и даже с видеокассет. Из-за этого у него большое количество различных разъёмов, которые обязательно надо подключать в соответствии со схемой. Иначе вполне возможно, что будет отсутствовать или звук, или изображение. Может показаться на первый взгляд, что подключение домашнего кинотеатра к телевизору сложное, но это не так. Прежде всего должно быть представление о том, что придётся подсоединять:

Источник сигнала. В его качестве выступает DVD или Blue–Ray-проигрыватель.
Ресивер.
ТВ-панель или проектор.
Акустическую систему.
Цифровой оптический кабель.
Усилитель.

Подключение ресивера к ТВ для вывода изображения

Прежде чем подключить колонки от домашнего кинотеатра к телевизору, необходимо подсоединить ресивер. Это делается для того, чтобы удостовериться в выводе изображения на экран. Современные ТВ-панели, которые поступают в продажу, имеют стандартный разъём HDMI, с помощью которого осуществляется передача видеоданных и аудиодорожки в высоком качестве. Такой вариант отличается простотой и даёт возможность транслировать любой контент на экран в хорошем разрешении. Причём не только с внешнего носителя, но и в режиме онлайн, что очень актуально для владельцев Смарт ТВ. Соединение устанавливается при помощи идущего в комплекте кабеля. Для этого необходимо:

Один конец вставить в разъём «audio/video out» на приёмнике.
Другой конец в порт «in» на TV-панели.

Если разъёма HDMI нет, то соединение происходит с использованием коаксиального кабеля и штекеров разных цветов, которые вставляются в соответствующие по цвету порты на приёмнике и передающем устройстве.

Подключение аудиосистемы к ресиверу для выведения звука на колонки

Чтобы вывести звук телевизора через домашний кинотеатр, понадобится настроить аудиосистему, подсоединив её к ресиверу. Соединение осуществляется проводным и беспроводным способом. Как показывает практика, самый верный и надёжный способ подсоединения через провод. Даже не обязательно наличие порта HDMI. Достаточно будет тех разъёмов, которые есть в наличии у каждого телевизора, а именно портов для провода с тремя штекерами, именуемыми «тюльпан».

Современные технологии позволяют подключать аудиосистему без проводов. Соединение происходит посредством встроенного передатчика, который осуществляет трансляцию сигнала от проигрывателя на приёмник. Потом сигнал распределяется на динамики. При таком соединении достигается качественный звук, а расстояние до динамиков может составлять около 30 метров.

Правильная расстановка колонок для объёмного звучания

Расстановке колонок надо уделить особое внимание, так как от этого зависит не только качество звучания, но и создание эффекта объёмности. Те, кто не знает, как подключить колонки самостоятельно, могут воспользоваться стандартной схемой, которая приведена ниже:

Справа и слева от экрана устанавливаются фронтальные колонки.
Центральную желательно разместить под телевизором или над ним. Именно в таком положении она обеспечит наилучшее звучание.
Тыловые динамики лучше всего установить позади зрителей. Так делается, чтобы получить звук в формате Dolby Surround.
Сабвуфер устанавливается так, чтобы исходящий из него звук не перекрывался мебелью и другими атрибутами обстановки комнаты. Его можно размещать где угодно.

Как правило, в комплекте поставляется система из 5 динамиков, состоящая из сабвуфера и колонок, но встречаются и другие комплекты. Специалисты рекомендуют устанавливать колонки так, чтобы они находились на одном уровне с головой зрителей. Именно так можно добиться оптимального эффекта. Сложности в сборе аудиосистемы нет, необходимо только чётко придерживаться инструкций.

Схема подключения домашнего кинотеатра к телевизору

Источник сигнала. В его качестве выступает DVD или Blue–Ray-проигрыватель.
Ресивер.
ТВ-панель или проектор.
Акустическую систему.
Цифровой оптический кабель.
Усилитель.

Подключение ресивера к ТВ для вывода изображения

Один конец вставить в разъём «audio/video out» на приёмнике.
Другой конец в порт «in» на TV-панели.

Подключение аудиосистемы к ресиверу для выведения звука на колонки

Правильная расстановка колонок для объёмного звучания

Справа и слева от экрана устанавливаются фронтальные колонки.
Центральную желательно разместить под телевизором или над ним. Именно в таком положении она обеспечит наилучшее звучание.
Тыловые динамики лучше всего установить позади зрителей. Так делается, чтобы получить звук в формате Dolby Surround.
Сабвуфер устанавливается так, чтобы исходящий из него звук не перекрывался мебелью и другими атрибутами обстановки комнаты. Его можно размещать где угодно.

Что это такое оптоволокно? — Как подключить оптоволоконный интернет

Если вы пытаетесь разобраться что это такое оптоволокно, то точно попали по адресу!

Многие пользователи интернета используют оптоволоконный провод для соединения с интернетом.

Однако, практически никто не знает, что это такое оптоволокно, что оно из себя представляет и каким образом передает информацию?

Оптическое волокно – это самый быстрый в мире способ передачи данных по сети интернет.

Оптический кабель имеет особую структуру: он состоит из небольших тоненьких проводков, которые отгорожены друг от друга специальным покрытием.

Каждый проводок передает свет, а свет, в свою очередь, передает данные по сети.

Такой кабель может одновременно передавать данные интернет-соединения, стационарного телефона и телевидения.

Поэтому в оптоволоконных сетях пользователи часто совмещают все три услуги провайдера и подключают телефон, телевизор, роутер и компьютер к одному и тому же оптоволоконному кабелю.

Оптоволоконное подключение еще называют фиброоптической связью.

Она позволяет передавать информацию с помощью лучей лазера, при этом данные с лёгкостью передаются за сотни миль.

Составляющие кабеля, небольшие волокна, имеют очень маленький диаметр – тысячные доли дюйма.

Оптические лучи внутри таких волокон переносят данные, которые проходят через кремниевый сердечник каждого волокна.

С помощью оптического волокна можно настроить соединения не только большого города, но и больших стран, а также континентов.

Интернет-связь между материками Земли осуществляется благодаря проложенным по дну океана огромным оптоволоконным кабелям.

Внешний вид оптоволоконного кабеля

Параметры оптического кабеля для качественного соединения

Чтобы подключить к устройству оптический провод, при этом сохранив высокие показатели звука, нужно руководствоваться следующими правилами:

Длина провод не должна превышать 10 метров. Самый оптимальный вариант – 5 метров. В таком случае качество передачи сигнала останется неизменным

Также некоторые производители выпускают тридцатиметровые кабели, которые передают сигнал без перебоя
Но качество будет зависеть от принимающего устройства.
Чем толще кабель, тем дольше он прослужит.
Самые качественные варианты дополнительно оснащают оболочкой, изготовленной из нейлоновой ткани.
Важно обращать внимание на тип сердечника. Подходящие варианты – кремнеземные или стеклянные
Они значительно превышают пластиковые по качеству.
Пропускная способность должна быть высокой

Хороший кабель имеет от 9 до 11 МГц. Такой показатель нужно выбирать, если дома установлена многоканальная звуковая система, со значительной частотой дискретизации.

Подключение саундбара к телевизору

Если уже выбран один из хороших саундбаров от JBL, Samsung, Philips или другого бренда, самое время перейти к настройке связи устройства с телевизором. Сегодня существует много методов синхронизации. Мы рассмотрим основные из них, поскольку у каждого имеются свои сильные и слабые стороны.

Wi-Fi / Bluetooth подключение

Все современные саундбары поддерживают беспроводное подключение. Причем, управляющим устройством не обязательно должен стать телевизор. Сигнал можно передавать с телефона, планшета, ноутбука или другого девайса. Главное условие подключения – проверить, чтобы оба устройства поддерживали данный вид беспроводной связи. Если на стационарном ПК или саундбаре нет поддержки Bluetooth, хорошим решением станет внешний приемник, который добавит эту функцию.

Как происходит подключение саундбара к телевизору Samsung

Запускаем видимость саундбара по Bluetooth. Это может быть активно по умолчанию или потребуется нажать дополнительную кнопку на корпусе ( пульте дистанционного управления).
На телевизоре перейти в «Настройки» в раздел «Bluetooth» и запустить поиск устройств.
Ждем обнаружение саундбара и нажимаем на него для создания подключения.
Возможно, сейчас потребуется ввести пароль. По умолчанию: 0000 или 1111.

Еще более функциональная технология беспроводной связи – Wi-Fi. С ее помощью также удается настроить подключение к телевизору. Чтобы настроить вывод картинки, иногда требуется дополнительно установить HDMI-соединение. В этом случае саундбар потянет контент из интернета и отобразит его на экране телевизора. Для подключения потребуется перейти в настройки звуковой панели и в разделе «Беспроводное подключение» запустить поиск, а затем – нажать на точку доступа и ввести к ней пароль. Порой достаточно подключить ТВ с саундбаром к одной Wi-Fi сети, и они автоматически найдут друг друга.

Через HDMI

Данный вариант — лучший для подключения саундбара. Несмотря на то, что требуется кабель, без которого можно обойтись в случае с Bluetooth, HDMI предлагает высокую скорость передачи данных. Именно он позволяет в полной мере раскрыть возможности звуковой панели. Кроме того, сокращает время задержки звука до минимума, предотвращая рассинхронизизацию аудио и видео.

Сегодня активно используется технология HDMI ARC – система с реверсивным звуковым сигналом, позволяющая заменить много других кабелей. Чтобы она работала, требуется соответствующая поддержка, как со стороны телевизора, так и саундбара. Практически все современные модели, даже бюджетной категории, поддерживают систему ARC. Если она отказывается работать, стоит проверить активность Control for HDMI и найти в технической документации сведения об Auto Return Channel.

С использованием оптического или коаксиального кабеля

В большинстве звуковых устройств имеется специальный интерфейс Toslink. Он как раз и делает возможным подключение через оптический кабель. На качестве звука стандарт никак не отражается. В нашем случае он сопоставим с HDMI.

Как подключить оптический кабель к телевизору и саундбару:

Кабель подключаем одной стороной к звуковой панели, а второй – к ТВ.
На телевизоре переходим в меню, а затем в раздел «Sound Out».
Ждем появление надписи на саундбаре «LG OPT» — это означает, что сопряжение прошло успешно.

В зависимости от марки и модели телевизора названия разделов могут отличаться, но обычно все остается интуитивным.

Гораздо реже в ТВ-приемникам встречаются разъемы для цифрового коаксиального кабеля. Они могут стать заменой оптическому подключению. Сам процесс соединения практически не отличается, достаточно вставить соответствующий шнур одной стороной в разъем Digital/COAX на ТВ, а второй – в саундбар. Качество звука при таком подключении остается хорошим.

Аналоговое подключение

В случае со старыми телевизорами, где нет возможности использования цифровых подключений, стоит прибегнуть к единственной альтернативе в виде аналогового интерфейса. В народе он больше известен, как “тюльпаны” или RCA-порты. Главное условие – заранее проверить ТВ и саундбара на наличие соответствующих входов. При таком подключении рассчитывать на качественный звук не приходится.

Прокладка оптоволокна на местности

Прошлой зимой около нас проводилась механизированная укладка такого кабеля непосредственно в грунт.

Работу выполняли три, а на сложном рельефе четыре трактора, сцепленные цугом. Они тащили плуг кабелеукладчика, заглубленный в землю на полтора метра. На тележке этого механизма расположена большая кабельная катушка, которая при ручном раскручивании оператором выдает кабель через каналы плуга в прорываемую траншею.

Сверху оптоволокна на слой земли автоматически укладывается хорошо видимая сигнальная лента. Сразу же происходит ее засыпка грунтом, а на поверхности почвы остается след углубления порядка двадцати сантиметров или чуть больше.

Через какое-то время все неровности сравняли ножом бульдозера легкого колесного трактора. Летом маршрут прокладки зарос травой. Но на местности его можно восстановить по бетонным столбикам.

Как подключить кабель

Само подключение акустики к телевизору, другой техники через оптический вход не должно вызвать сложностей, но существует ряд моментов.

Прямое подключение через разъем

Коммуникационный оптический порт, как правило, закрыт защитной крышкой, которая исключает попадание пыли. Достаточно слегка нажать на неё коннектором, и она откроется, осуществив подключение. Если сигнал не пошёл, стоит проверить в настройках активные аудиовыходы, а также уровень громкости на подключённых устройствах.

Подключение через приставку или конвертер

Коаксиальный вход Часто система домашнего кинотеатра собиралась поэтапно, в разные годы. Встречаются ситуации, когда у ресивера нет оптического входа.

В таком случае, чтобы добиться идеального звучания, используя оптоволокно, потребуется покупка специальной приставки, позволяющей осуществить подключение через оптику.

В такой приставке присутствует два разъёма для оптического и коаксиального кабеля. Для подключения системы следует:

вставить оптоволокно в выход телевизора, другого устройства;
соединить кабель с разъёмом на приставке;
через коаксиальный вход подключить аудиосистему.

Продвинутым считается использование активного конвертера, превращающего цифровой сигнал формата 5.1 в аналоговый. Такой переходник обеспечивает ряд дополнительных опций, например, подключение других типов кабелей, наушников, игровой консоли.

Параметры оптического кабеля для качественного соединения

Оптимально, если сердечник стеклянный или кремнеземной Чтобы соединить источник звука и акустическую систему, сохранив при этом высокое качество звука, требуется соблюсти следующие правила:

некоторые специалисты заявляют, что не допускается использование оптического провода длиной свыше 10 метров, считая, что расстояние между устройствами не должно превышать 5 метров. На практике оптика обладает большой дальностью действия без потери силы сигнала. Некоторые производители выпускают шнуры длиной до 30 метров;
длина кабеля должна быть с запасом. Из-за толщины его не получится согнуть.
чем толще кабель, тем лучше изоляция и эксплуатационные характеристики. Толстый провод прослужит дольше;
провода премиум-сегмента оснащаются нейлоновой обмоткой, что положительно влияет на качество передачи сигнала, защищает от механических повреждений;
важен тип сердечника. Оптимально, если он стеклянный или кремнеземной. Такие решения намного эффективней пластиковых, с лучшей проводимостью сигнала;
пропускная способность хорошего оптоволокна – от 9 до 11 МГЦ. Только такой показатель обеспечит потребности многоканальной акустикой с большой частотой дискретизации.

Наличие оптического входа говорит о возможности создать акустическую систему с кристально-чистым звуком. При этом, для организации потребуется покупка шнуров, а иногда и дополнительного оборудования. При покупке расходников, организации подключения стоит соблюдать ряд правил, без которых не получиться добиться звука уровня HI-end.

Как установить такой кабель самостоятельно?

К сожалению, оптические аудиокабели — это не обычные металлические провода, которые можно безнаказанно бросить на пол. Ни при каких обстоятельствах кабели TOSLINK не должны изгибаться, скручиваться или растягиваться, поскольку это может привести к поломке оптического волокна и его безвозвратному повреждению. Разумеется, сломанный оптический кабель нельзя отремонтировать изолентой и паяльником, поэтому после такого повреждения остается только выбросить его в мусорное ведро

Так что, если мы где-то уже прокладываем кабель TOSLINK, делайте это осторожно, а не силой

Процесс подключение кабеля к устройству достаточно прост. Все, что вам нужно сделать, это снять с наконечника специальную пластиковую крышку и подключить конец кабеля к соответствующему разъему. Но будьте осторожны — пластиковая крышка предназначена не только для защиты вилок от физических повреждений. Очень важным фактором, влияющим на удобство использования этого типа подключения, является чистота. Даже самая крошечная пылинка, если она попадет на вилку TOSLINK, может нарушить или полностью предотвратить передачу сигнала. Вот почему оптические входы и выходы во всех видах аудио- и видео-устройств имеют пластиковую заглушку, которая открывается только тогда, когда необходимо подключить кабель. Отсюда еще один вывод — нередко причиной неработающего оптического входа является небольшая грязь, а не дефект кабеля. Чаще всего достаточно аккуратно сдуть ненужную пыльцу, чтобы все пришло в норму.

Если мы подключим своим кабелем, например, DVD-плеер или приставку с набором динамиков — ничего не остается, кроме как наслаждаться совершенно чистым звуком. К сожалению, мы должны помнить, что если у нас некачественный набор динамиков или плохой усилитель — даже лучший оптический кабель не выдаст чистый звук. В этом случае покупать TOSLINK не стоит и лучше приобрести обычный медный кабель.

Помните, что хорошие оптические кабели раскроют весь свой потенциал в компании с хорошим плеером, усилителем и комплектом динамиков. В конце концов, ваша система будет работать так же хорошо, как работает ее самое слабое звено.

Коаксиальное цифровое подключение

Вероятно, самый редкий тип подключения у современных аудио- и видеокомпонентов – коаксиальное – предполагает использование электричества для передачи аудиосигнала.

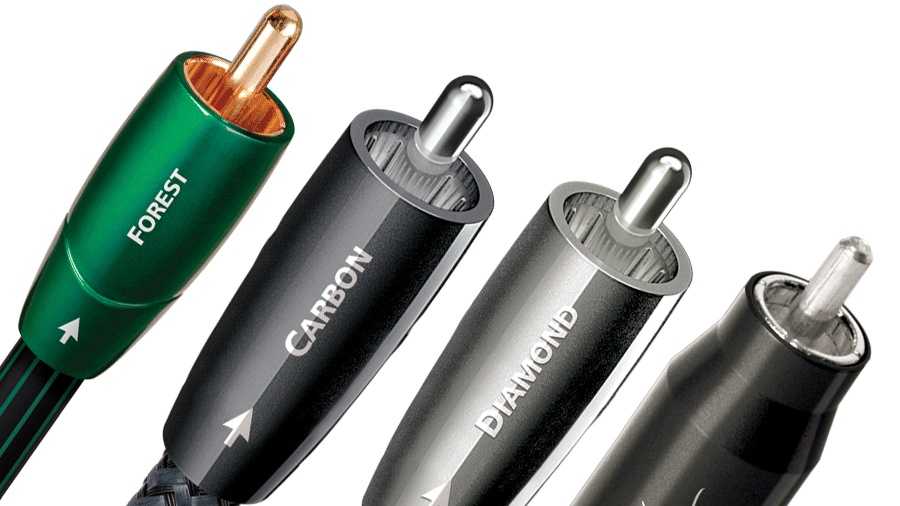

Соответствующий разъем представляет собой всем знакомый круглый RCA-штекер, которым с обеих сторон оканчивается пара аналоговых межблочных кабелей.

Но не поддавайтесь искушению использовать стандартный аналоговый RCA-кабель вместо специального цифрового коаксиального! Он выглядит похоже и даже вполне работоспособен, однако его волновое сопротивление меньше, чем у цифрового (50 и 75 Ом, соответственно), поэтому хороших результатов вы не получите. Для большинства систем вполне подойдет кабель начального уровня – например, QED Performance Coaxial.

Сегодня коаксиальные подключения распространены меньше, чем оптические, но их все еще можно встретить на задних панелях некоторых AV-ресиверов, усилителей и телевизоров.

По нашему опыту, по сравнению с оптическим коаксиальное подключение обычно обеспечивает лучшее звучание. У него более высокая пропускная способность, благодаря чему поддерживаются более качественные форматы файлов с дискретизацией до 24 бит/192 кГц. Оптический канал обычно ограничен 96 кГц.

Главный недостаток коаксиального соединения заключается в потенциальной возможности переноса электрического шума между устройствами системы. Он всегда снижает качество звука и в той или иной степени присутствует во всех компонентах. К сожалению, при использовании коаксиального подключения помехи могут передаваться от источника к усилителю.

Кроме того, пропускной способности коаксиального кабеля недостаточно для передачи высококачественных форматов окружающего звучания – таких как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X. Поэтому в системе современного домашнего кинотеатра возможности его применения невелики.
