Как подключить цветную светодиодную ленту с пультом

Какие ошибки могут быть при выборе?

Подводя итог всему вышесказанному, перечислим три основные ошибки, которых вам следует избегать при выборе и покупке контроллера.

1 Выбор без расчета мощности.

2 Монтаж контроллеров, работающих от инфракрасных пультов ДУ за потолком или зашивание их гипсокартоном.

3 Использование контроллера одного производителя для подсветки в разных комнатах.

Почему это
ошибка и чем это грозит? Проблема здесь в том, что у продукции одного и того же
производителя, пульты могут работать на одной частоте.

И вы, пытаясь включить RGB подсветку только в зале, автоматически будете ее запускать во всех остальных комнатах и остальных местах.

Чтобы этого избежать, либо используйте псевдо систему “Умный дом”, с одним пультом, управляющим на четырех разных каналах.

Либо элементарно для разных комнат, покупайте продукцию разных фирм.

Выбор контроллера

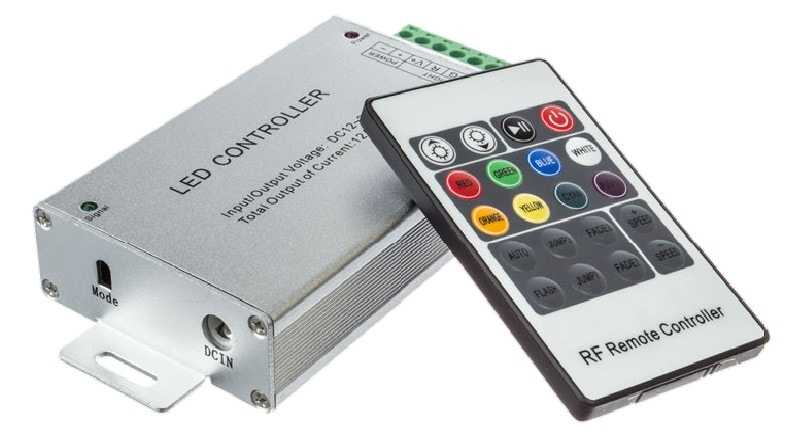

Управляющие блоки – РГБ контроллеры, могут иметь различное исполнение. Главная характеристика для выбора той или иной модели – мощность прибора. Второе место занимают возможности прибора.

Виды контроллеров

Несложные по конфигурации приборы способны настроить определённый цвет излучения и создать простые световые эффекты. Более совершенный RGB контроллер может программировать изменения цветного фона и создавать различные эффекты.

Режимы работы RGB контроллеров

Лучшие виды управляющих блоков обладают широкими возможностями. Множество режимов работы позволяет добиться нужного эффекта подсветки. Это мерцающий, перетекающий и динамичный режимы смены окраски цветового фона, излучаемые лентой.

Микрофон или Jack 3.5мм

Через линейный вход Jack на 3,5мм, при помощи штекера можно подать звук напрямую от любого источника — магнитофона, радиоприемника, магнитолы, телефона и т.п.

Микрофон при этом отключается и перестает реагировать на внешние звуковые раздражители. Вся функциональность контроллера автоматом переключается на прямой источник звука.

Если кто-то считает этот разъем бесполезной «фичей», то можете сравнить скорость реакции смены цветов при использовании микрофона и Jack 3,5mm разъема.

Разница будет заметна невооруженным глазом.

А вот в автомобиле подсоединить магнитолу, лучше именно таким способом.

Чувствительность микрофона регулируется специальной ручкой.

С обратной стороны вставлена клеммная колодка для непосредственного подключения RGB светодиодной ленты.

В большинстве моделях колодку эту можно отсоединить.

1 of 2

Так гораздо удобнее производить коммутацию всех проводов.

2 правило

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Для чего нужен усилитель

Увеличивая
количество усилителей в одной схеме, можно подключить любую мощность
светодиодной ленты, без оглядки на мощность самого контроллера. Правда при
наличии соответствующего блока питания.

Все кто впервые сталкивался с вопросом, как правильно подключить светодиодную ленту, обязательно натыкался на главное ограничение: нельзя подключать последовательно более 5 метров ленты.

Так вот, благодаря одной маленькой коробочке, это правило можно некоторым образом обойти. Вот схема того, как вы сможете последовательно наращивать метраж своей подсветки, добавляя через каждые 5 метров по одному усилителю.

Монтировать такое количество блоков питания вовсе не обязательно, при условии что у вас есть один более мощный и все усилители будут запитаны от него.

Конечно никто не мешает вам установить дополнительный контроллер для каждого отрезка. Но в этом случае вам понадобятся несколько независимых пультов управления. И здесь встает вопрос — как вы будете их синхронизировать по цветам?

Есть вариант с установкой многозонных контроллеров, однако это выйдет в разы дороже.

С простыми
девайсами получится такая картина, когда одна половина освещения будет гореть
одним цветом, а вторая другим. При этом смена цветов будет происходить с
запаздыванием и визуально различимой задержкой.

Толку от таких контроллеров будет мало. Всю полную информацию по этим устройствам можете найти в статье ниже. Узнаете для себя много нового.

Включив же в схему усилитель, вы без лишних затрат сможете синхронно управлять подключенной подсветкой на всей протяженности. При этом без каких-либо потерь яркости.

Что влияет на яркость ленты

Насколько яркой будет светодиодная лента при подключении к источнику питания, влияет несколько факторов:

  1. Габариты лед-кристалла.
  2. Плотность расположения светодиодов.
  3. Честность производителя.

Существует несколько типоразмеров лэд-элементов, применяемых в самых ярких моделях светодиодных лент, и все они различаются по светимости:

  1. Уровень яркости – не более 5 Лм. Применяются, как правило, в качестве дополнительного освещения, например, для декора потолка, шкафа-купе или рабочей площади стола.
  2. 5050, 5055, 5060. Уровень светимости у таких лед-кристаллов достигает порядка 15 Лм, чего уже достаточно, чтобы использовать светодиодные полоски на их основе, как самостоятельные светильники. Мотка изделия достаточно на 7-9 кв. метров помещения.
  3. Показатель яркости достигает значения почти в 30 люмен. Кроме того, поток света, создаваемый лентой на их основе, отличается узконаправленностью и большей мощностью. 5-метровый рулон расходуется на 11-13 м2 комнаты.
  4. 5630 или 5730. Диоды этого типа отличаются самым ярким показателем светимости – до 75 Лм. Светодиодные ленты на их основе служат основным источником освещения в местах с просторным помещением – магазинах, выставках, залах.

Показатель плотности размещения диодов также влияет на уровень яркости светодиодной ленты. Например, изделия на базе лед-кристаллов 3528 степень светимости варьируется в следующих соответствующих пределах (количество лед – светимость в люменах):

  1. 60 – 300.
  2. 120 – 600.
  3. 240 – 1200.

Как уже отмечалось, далеко не все производители идут честным путем, но пытаются сэкономить на комплектующих путем уменьшения или замены основных компонентов. При одинаковых внешних характеристиках и цене подделка будет отличаться в худшую сторону от оригинала яркостью, сроком службы и общим эксплуатационным качеством.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

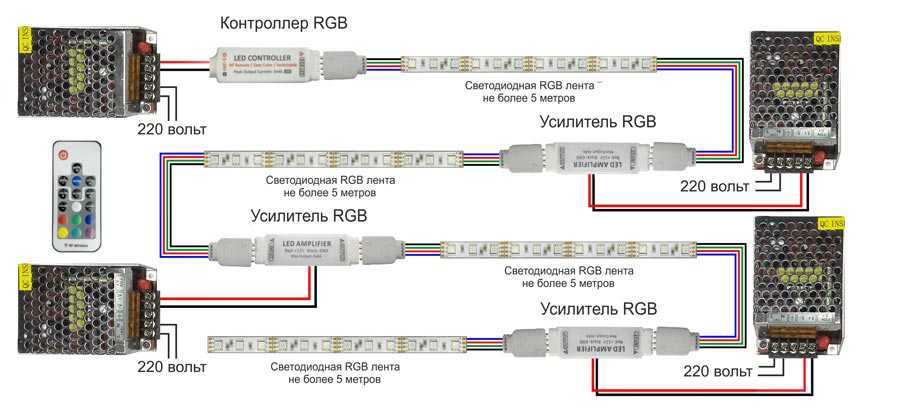

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Радиоуправляемый или инфракрасный контроллер

В комплекте всегда идет пульт дистанционного управления. Он может быть двух типов:

управляемый по радиоканалу

инфракрасный

1 of 2

Какой из них лучше? При инфракрасном управлении необходимо, чтобы контроллер находился в зоне непосредственной видимости, не более 3-4м.

В противном случае, сигналы до него поступать не будут. При радиоуправлении, вы можете запрятать музыкальный контроллер за подвесной потолок, положить на шкаф или за гипсокартон.

Он все равно будет хорошо реагировать на все сигналы от пульта в радиусе 8-10м. Поэтому такой вариант все же лучше, хотя и дороже.

Обозначаются радиоуправляемые контроллеры маркировкой RF.

На пульте помимо кнопок вкл-выкл находится еще масса других функциональных и разноцветных кнопочек.

Разноцветными можно выбирать свечение подсветки, каким-либо одним статическим цветом, если вы не хотите, чтобы у вас все переливалось как радуга.

Остальные отвечают за предустановленные программы (стробоскоп, резкая и плавная смена цветов), скорость динамических спецэффектов.

Как проверить исправность светодиода в фонарике

Учимся легко считать потребляемую мощность электроприбора

Для того чтобы проверить почему не светится фонарик, стоит сразу начать с источника напряжения (аккумулятора или батареек). Если же сменные источники электрического тока исправны, а светодиодный фонарик всё-таки не работает нужно проверит сам источник экономичного светового потока — светодиод. Для этого понадобится мультиметр или же любой омметр.

Светодиод — это электронный полупроводниковый прибор, который, как и обычный диод, проводит ток только в одном направлении. Поэтому, прикоснувшись щупами мультиметра к контактам светодиода в одну сторону, он покажет низкое сопротивление и может даже незначительно излучать свет, а в обратном направлении покажет большое сопротивление в несколько сотен кОм. Если результаты проверки показывают, что в обе стороны диод показывает малое сопротивление, то он пробит, если в обе стороны бесконечность, то это свидетельствует об обрыве внутри светодиода или о разрушении его полупроводникового перехода. Значит, светодиод неисправен и требует замены. утилизация светодиода не нужна в отличие от газоразрядных источников света.

Устройство и сферы применения

Конструктивно RGB–светодиоды представляют собой три светодиодных кристалла с одной оптической линзой, расположенные в одном корпусе. Управление цветом происходит с помощью подачи электрических сигналов на выводы каждого светодиодного кристалла, а сочетание излучений всех трех светодиодов позволяет регулировать итоговый цвет. Для примера, ниже представлен самый популярный RGB–светодиод SMD 5050.

Светодиод RGB – это полноцветный светодиод, смешивая три цвета в разной пропорции можно отобразить любой цвет. К примеру, если зажечь все три цвета на полную мощность, получится свечение белого цвета.

Сферы применения RGB светодиодов напрямую связаны с развитием рынка рекламы и развлекательных мероприятий. Также готовые RGB–светильники и ленты применяются в области светового оформления архитектурных и дизайнерских решений — ночная подсветка зданий или фонтанов, интерьерный свет, индикаторный системы автомобилей и т.д.

Таблица длины волн светодиодов smd 5050, различного свечения

Разнообразие сфер применения многоцветных светодиодных источников света определяет основные виды внешнего оформления RGB–светодиодов: изделия небольшой мощности выпускаются в стандартных круглых корпусах со сферической линзой и выводами под обычную пайку; маломощные RGB–светодиоды в SMD-корпусах поверхностного монтажа широко применяются в светодиодных лентах или полноцветных светодиодных экранах большой площади; в корпусах типа Emitter выпускают мощные RGB–источники света с независимым управление каждым светодиодным кристаллом; сверх яркие светодиоды в корпусах.

Для упрощения систем управления светом в корпуса некоторых серий многоцветных LED–источников света вмонтированы управляющие микросхемы. Схемы расположения выводов (распиновка) Несколько стандартных схем управления определяют структуру внешних выводов RGB–светодиодов и их соединение внутри корпуса. Существует три основных схемы распиновки, которые соблюдаются на большинстве выпускаемых изделий:

  • В схеме с общим катодом для управления используется три независимых вывода анода, а катодные выводы LED-кристаллов соединены между собой;
  • Распиновка с общим анодом управляется отрицательными импульсами на катодные выводы, а вместе соединены уже анодные электроды светодиодных кристаллов;
  • Независимая схема соединения имеет шесть выводов по числу LED кристаллов, соединений внутри корпуса не производится.

Будет интересно Что такое эффект Ганна и при чем здесь диоды

Единого стандарта на распиновку не существует, конкретный тип расположения внешних выводов применяют в зависимости от поставленных задач. При отсутствии документов на светодиодное изделие тип внешних выводов легко определить с помощью мультиметра. В режиме прозвонки светодиод будет светиться (мощные светодиоды очень слабо), а мультиметр издавать звук соединения, если красный щуп мультиметра подсоединен к аноду светодиодного кристалла, а черный к его катоду. В случае обратного подключения никаких видимых и слышимых эффектов просто не будет.

Три светодиода и их размеры

Простейший способ подключения и управления режимами работы RGB–светодиодов реализуется с помощью стандартных микроконтроллеров Arduino

Общий вывод подключается к единой шине микроконтроллера, а управляющие сигналы подаются на выводы LED–кристаллов через ограничительные резисторы.Управление режимами свечения светодиодных кристаллов происходит с помощью широтной-импульсной модуляции, где скважность импульсов определяет силу света. Программирование ШИМ–модулятора определяет итоговый цвет всего прибора или циклические режимы работы каждого цвета

Выберите правильный источник питания для ПК

С расчетами мощности БП теперь все понятно, однако это не единственный критерий.

Основные параметры:

Форм-фактор. Подбирается исходя из размера корпуса: АТХ, мини АТХ и т. п.

Тип подключения. Блоки питания делят на классические (с несъемными проводами) и модульные, где ненужные кабели можно отключить. Также бывают варианты, где основные провода, вроде питания системной платы, не снимаются, а часть можно убрать.

Коннекторы. Материнки могут подключаться как 24-пиновыми, так и 20- пиновыми кабелями (серверные и более ранние модели), а разъем для питания CPU может иметь 4 или 8 контактов. Есть более универсальные БП с коннекторами «20+4» для платы и «4+4» для CPU. Стоит убедиться в наличии проводов для дополнительного питания видеокарты: некоторым ГПУ оно требуется.

Отсутствие шума при работе. В современных аппаратах есть система охлаждения — это вентиляторы на 80, 120 и 140 мм. Тут действует одно простое правило: больше размер лопастей = тише работа. Также стоит отметить, что БП — негромкий, если функционирует не на пределе своих возможностей. Это еще одна причина взять источник питания с запасом мощности.

Сертификаты и энергоэффективность. Соотношение потребляемой энергии и той, что пользователь получает на выходе, тоже крайне важный критерий выбора. Максимальной эффективности помогает добиться стандарт Energy Star 4.0: минимальный показатель КПД — 80%. В характеристиках есть обозначения. В каждом — упомянутое число и слово Plus. Расшифровка — в таблице.

Любопытно: у CHIEFTEC 850W — минимум 90% энергоэффективности.

Обозначение после 80 Plus КПД
просто 80 Plus от 80%
Bronze выше 82%
Silver от 85%
Gold не ниже 87%
Platinum минимум 90%

Примечание: если нет обозначений, энергоэффективность аппарата, скорее всего, существенно ниже 80%. Обычно этим грешат бренды-ноунеймы. Так что брать такой вариант — рискованно: он может сгореть, а заодно и повредить другие элементы. При выборе блока нужно помнить, что максимум эффективности от девайса стоит ждать только при 50% нагрузки на PC.

Инструкция: Как подсоединить 2 монитора к ПК+ настройка и софт для работы с двумя мониторами

Как видно, определить оптимальную мощность источника питания нетрудно. Всего-то нужно суммировать энергию, затрачиваемую всеми элементами, включая внешние девайсы, и приплюсовать 30%. Так и вся начинка получит нужную подпитку, и для разгона или апгрейда будет запас. А калькулятор значительно упростит задачу.

Преимущества и недостатки светодиодных лент

Основное достоинство светодиодных лент заключается в возможности их применения для формирования сложного декоративного освещения и в простате монтажа. Светодиодная лента делается на гибком основании и ей достаточно просто придать различные формы.

Цвет светодиодной ленты может быть практически любым. Существуют некоторые стандартные цвета монохромных светодиодных лент и разновидности их оттенков, а также многоцветные светодиодные ленты, способные менять цвет. К тому же их яркость достаточно просто регулировать.

Немаловажным достоинством светодиодных лент является срок их эксплуатации и потребляемая мощность, которая в разы меньше, по сравнению с другими источниками света. При соблюдении всех правил и рекомендаций по подключению от производителя, они могут проработать от 20 тысяч часов до 50 тысяч часов, а при принудительном уменьшении потребляемой мощности на 20% или 30% от номинала, срок их службы увеличится еще больше.

Основной недостаток светодиодных лент заключается в их сильной чувствительности к перегреву. Связано это именно с самими светодиодами, которые при нагреве выше 70 градусов по Цельсию начинают деградировать, что проявляется в изменении спектра излучаемого света и уменьшении яркости. В конце концов это приводит к перегоранию светодиода. Именно поэтому необходимо четко придерживаться всех рекомендаций по монтажу светодиодных лент и обязательно при необходимости использовать алюминиевый профиль для отвода тепла.

Часто задаваемые вопросы по светодиодным лентам

Что такое светодиодная лента?

Светодиодная лента – это гибкий длинный источник света, собранный на основе гибкой тонкой печатной платы, с одной стороны которой с определенным шагом размещены светодиоды и вспомогательные радиодетали.

Где используют светодиодную ленту?

Светодиодную ленту можно использовать как дополнительный источник света, в качестве подсветки определенных участков помещения, объектов, ветрин магазинов, а также для оформления рекламных вывесок и баннеров.

Какое напряжение питания у светодиодных лент?

Для подключения большинства продаваемых светодиодных лент требуется источник питания 12 В, реже 24 В. Существуют также светодиодные ленты, которые подключаются к сети 220 В.

Какая мощность у светодиодной ленты?

Мощность светодиодной ленты зависит от типа установленных светодиодов и от плотности их размещения на светодиодной ленте. На упаковке светодиодной ленты указывается мощность одного метра LED ленты.

Зачем нужен контроллер

Led-контроллер требуется прежде всего для переключения в РГБ-ленте между различного цвета светодиодными элементами в соответствии с заданными программными настройками. Кроме того, он позволяет управлять яркостью свечения и добиваться различных динамических эффектов в переключении между синими, красными и зелеными лэд-кристаллами. Внешне это компактное устройство с подсоединенным к нему блоком питания для выпрямления и уменьшения напряжения питания до 12-24 вольт.

Напрямую от сети в 220В
трехцветные светодиодные ленты никогда не подключаются, а только через
понижающий модуль. Контроллеры могут иметь разное внешнее исполнение – от
стандартного, применяемого в бытовых условиях при комнатной температуре и сухом
воздухе, до герметичного влагозащищенного IP68. По этому параметру их нужно
выбирать в соответствии с местом установки самой лед-полоски. Если последняя
монтируется на кухне, в бассейне, бане или на улице, то и блок контроля должен
иметь соответствующие характеристики и стойкость к факторам окружающей среды.

Основные выводы

Выгодно светодиодные RGB ленты использовать там, где требуется экономия электроэнергии и расходов на обслуживание. В жилом доме эти источники позволяют сделать атмосферу более уютной и реже менять лампочки.

При подключении обязательно необходимо соблюдать некоторые меры безопасности:

  • соблюдать полярность;
  • подбирать электропитание в зависимости от условий эксплуатации (запыленности, уровня влажности);
  • купить устройство для электропитания с запасом мощности и выходным напряжением, соответствующим вольтажу ленты;
  • несколько отрезков подключать параллельно;
  • соблюдать требования по параметрам сечения проводов;
  • включать в схему усилитель, если мощность управляющего устройства слишком низкая;
  • резать RGB только в местах, обозначенных производителем;
  • при использовании для подключения пайки температура паяльника не должна превышать 260оС;
  • несколько источников питания соединять по катоду.

Если кто-то уже подсоединил пультом отрезок RGB, при использовании второго контроллера для других отрезков требуется второй пульт.

При правильно составленной схеме и грамотном подборе оборудование подключение не создает проблем. Если путаются провода, ничего не горит, просто подсветка не работает так, как задумано. Нужно проверить свет проводки и исправить ошибки. Хуже, если путается полярность. Такая ошибка может вывести светодиодную систему из строя.
