Как прозвонить провода и кабель мультиметром

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

  1. Сначала отключают электричество в квартире с помощью вводного автомата.
  2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
  3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром.  Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем  примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение  диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться  (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

  • A –электрокабель;
  • B – жилы кабеля;
  • С – источник питания (батарейка);
  • D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам.  В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Это интересно: Нож электрика для выполнения электромонтажных работ — основательный взгляд на вопрос

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Как выполняется прозвонка проводов мультиметром

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных.  Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

  1. Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);
  2. Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
  3. Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Порядок действий при таком измерении будет следующий:

  1. Включить устройство, настроить переключатель в режим измерения сопротивления, установить минимальное значения для измерения (обычно 200 Ом);
  2. Подключить щупы к проводнику;
  3. Если на дисплее будет какое-либо значение или ноль, то проводник целый. Если вы видите на экране цифру 1 – значит сопротивление бесконечно, то есть кабель оборван.

Обратная последовательность для определения короткого замыкания между проводниками или землей: при бесконечном сопротивлении – изоляция между проводниками не нарушена, а наличие хоть какого-то сопротивления будет означать короткое замыкание.

Если вы уверены в целостности кабеля, то таким способом можно выявить в пучке проводов с одинаковой цветовой маркировкой концы одного и того же проводника.  Достаточно подключить с одной стороны щуп к проводнику, а с другой стороны поочередно прислонять щуп к каждому проводнику в пучке. Когда прозвучит сигнал – вы нашли второй конец провода. Вот и все, нет ничего проще.

Прозвонка длинного проводника

Для прозвонки провода, концы которого находятся далеко и нет возможности достать двумя щупами мультиметра от начала до конца провода, можно использовать заведомо известные провода или землю. Например, в кабеле может быть цветная жила, тогда все белые жилы можно вызвонить соединяя её с белыми на одном конце и поиском этой пары на другом.

Если нет такой возможности, можно использовать заземление. Соединяем на одном конце жилу провода с землёй, а на другом ищем проводник сидящий на земле

Тут важно, чтобы заземление было с обоих концов надёжным, иначе прозвонить провод таким образом не получится

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит

Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять.

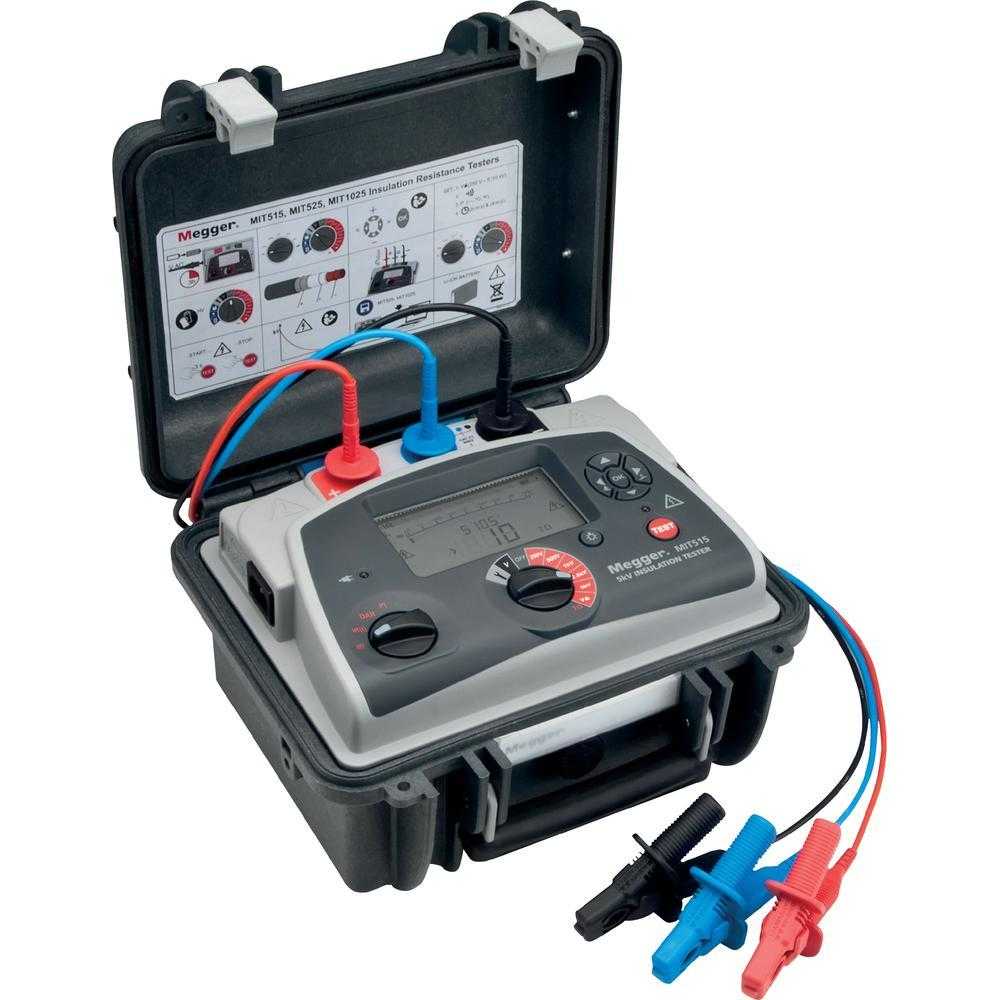

Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит

Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью

При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

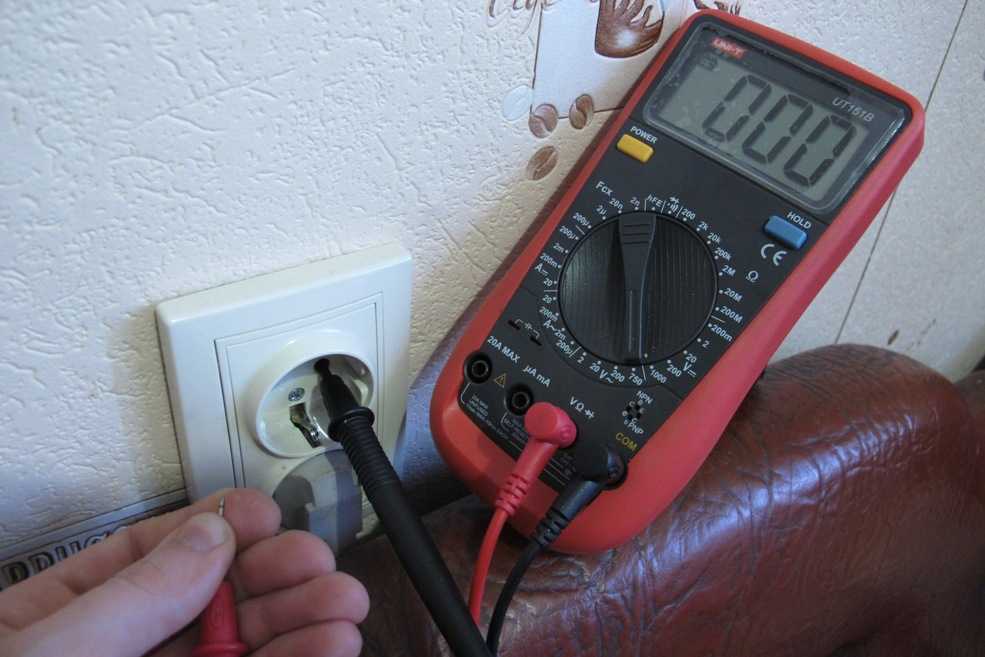

Проверить розетки и выключатели света

В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье.

После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.

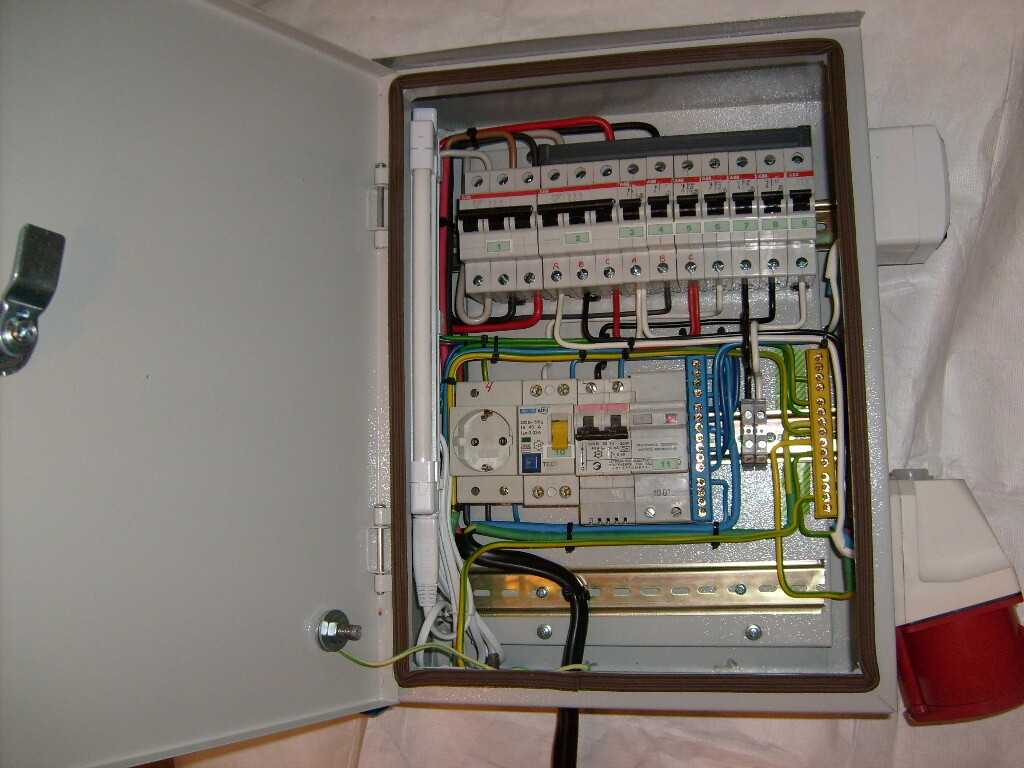

Осмотрите вводной щиток

В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. При этом учтите, что установка УЗО в двухпроводной проводке (система TN-C) запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7).

Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.

Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать (к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре. Вот и вся технология проверки старой и новой домашней проводки

Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

Для этого необходимо вооружиться:

  1. мультиметром;
  2. либо сигнальной лампой на 12 Вольт с соединительными проводами.

Порядок работы с мультиметром

На видео в этой статье вы сможете увидеть некоторые моменты работы с измерительной аппаратурой при проведении работ по обнаружению поломок в бортовой электросети. А основным инструментом любого автоэлектрика был и остается многофункциональный цифровой прибор – мультиметр. (См. также статью Схема электропроводки ВАЗ 2105: описание.)

Справочно: Мультиметр представляет собой универсальное устройство, одновременно объединяющее омметр, амперметр и вольтметр. За измерение напряжения бортовой цепи отвечает вольтметр, силу тока измеряет амперметр, а сопротивление соответственно определяет омметр.

Проверка напряжения

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

  • Переключаем мультиметр в режим вольтметра;
  • Подсоединяем один из щупов прибора к отрицательной клемме аккумулятора (если проверяемое устройство находится под капотом) или к массе автомобиля, стараясь выбрать место на кузове с хорошим контактом;
  • Второй щуп подключаем к подающему проводу в проверяемой цепи, предварительно сняв его с клеммы устройства или прибора.

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание! В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение

Поиск короткого замыкания

Данная процедура характерна таким моментом, как полное отсутствие напряжения в цепи.

  1. извлекается плавкий предохранитель, отвечающий за проверяемую цепь;
  2. мультиметр переводится в режим вольтметра;
  3. один из щупов подключается к клеммам подключения предохранителя в тот момент, когда все остальные приборы и оборудование этой цепи обесточены;
  4. пошевелите провод – если на экране будут появляться значения, значит провод закорачивает.

Обратите внимание! Чаще всего это происходит с проводкой в местах, где протерлась изоляция. Подобный тест на поиск короткого замыкания можно осуществить с любым другим элементом цепи, в т.ч

с выключателями.

Проверка качества заземления

Поскольку подавляющее большинство автомобилей имеет однопроводную схему электропроводки, и «-» все электрическое оборудование получает через металлический корпус авто, качество заземления приборов и механизмов играет решающую роль.

Но в процессе эксплуатации, детали корпуса:

и у электрооборудования, подключенного к корпусу, теряется электрический контакт, они начинают работать с перебоями. Чтобы убедиться в их исправности, следует провести проверку надежности заземления.

Алгоритм проверки надежность подключения электрооборудования и других элементов к массе автомобиля будет следующим:

  1. Отсоединяем аккумуляторную батарею и подсоединяем один из проводов мультиметра к массе автомобиля;
  2. Второй провод подсоединяем к точке заземления или к соединению, которое мы проверяем;
  3. Если на экране будут появляться значения, сверьте их с заводскими параметрами, и если они близки – значит заземление в порядке.

Проверка целостности цепи

Данная процедура необходима для того, чтобы владелец автомобиля определить, все ли в порядке с проводкой и нет ли в цепи разрыва.(См. также статью Схема электропроводки Нива Шевроле.)

Порядок действий следующий:

  1. Отключите напряжение от цепи, вытащив плавкий предохранитель или отключив клемму на АКБ;
  2. Проверьте электрическую цепь на целостность, присоединив к ее концам щупы мультиметра;
  3. Затем подсоедините один из щупов к массе автомобиля;
  4. Если на экране появятся значения – разрывов в цепи нет;
  5. Если экран остается статичным – где-то в электроцепи есть разрыв.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

  • Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
  • Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
  • Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
  • Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
  • Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

  1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
  2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
  3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

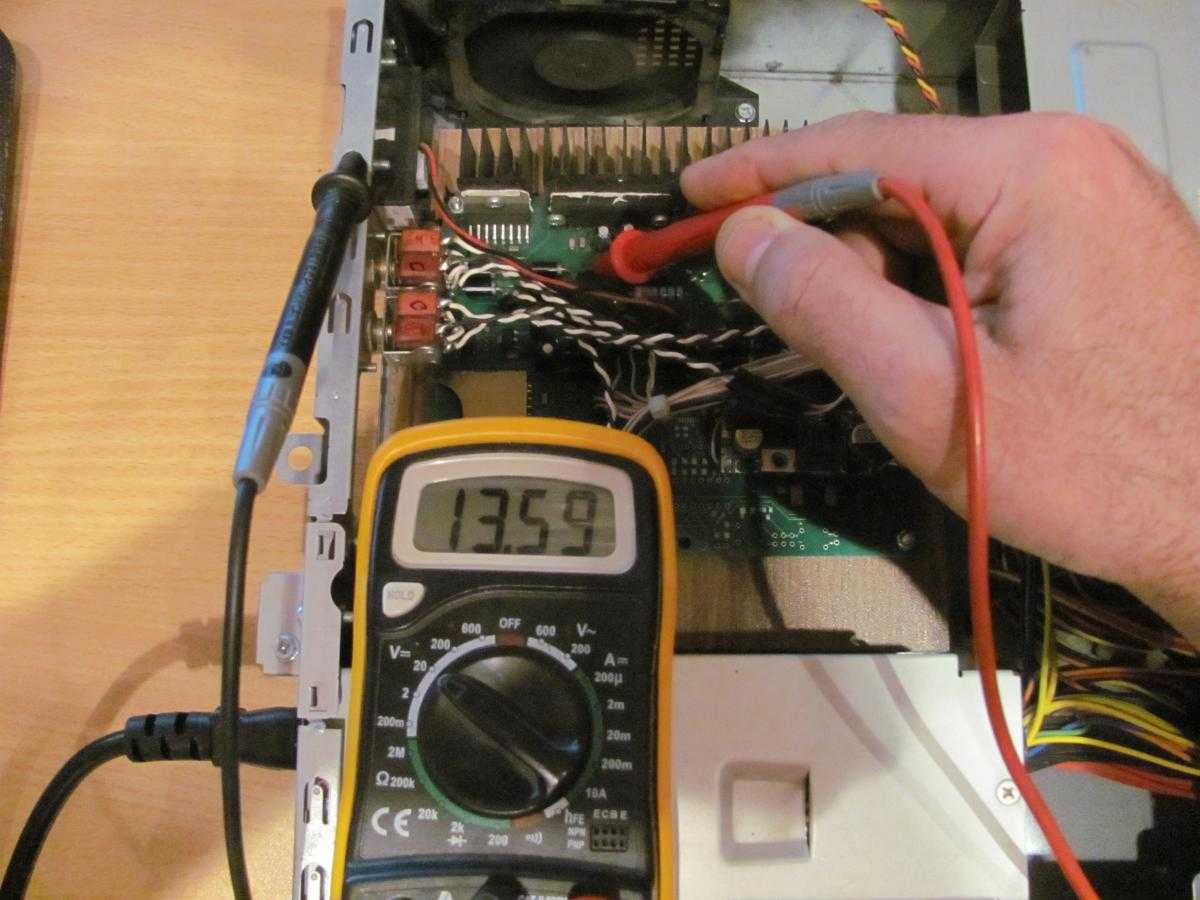

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

  • если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
  • убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

  • проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
  • проверить изоляцию кабеля на целостность. Это можно сделать визуально;
  • замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
  • правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

  1. Прибор настроить рукояткой в режим измерения напряжения;
  2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
  3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
