Установка на кухне розеток

Как правильно расположить розетки для каждого вида бытовой техники

Розетки для техники, встраиваемой в нижние шкафы, такой как духовка, посудомоечная машина, холодильник и стиральная машина, следует располагать ниже уровня столешницы, то есть на высоте не более 82 см от пола до верха розеток и как уже говорилось, ни в коем случае не прямо за техникой, а за соседним шкафом.

Если духовка или микроволновая печь встраиваются в пенал, то есть выше уровня столешницы, то электророзетки следует устанавливать по высоте ниже или выше техники, а по ширине обязательно за шкафом для встройки.

Необходимо отметить, что розетки для встроенной техники можно смонтировать на высоте ножек гарнитура, это позволит избежать вырезов в стенках шкафов. Но, дело в том, что у многих бытовых приборов, для такого расположения, банально не хватает длины шнура.

Розетку для холодильника лучше установить левее или правее холодильника, в зависимости от его расположения относительно кухонного гарнитура, на высоте от 91 до 132 см от пола до низа розетки, в зоне «фартука». В этом случае розетка не попадёт на столешницу или пристеночный бортик. На этой же высоте удобно установить электророзетки для мелкой бытовой техники, располагаемой на столешнице. Устанавливать электророзетку за холодильником не следует, так как в этом случае он будет выступать вперёд, относительно мебели, что некрасиво. Неудачным будет расположение розетки для холодильника за одной из его боковых стенок, так как этой розеткой неудобно пользоваться и «съедается», такое ценное на кухне, пространство.

Розетки на кухне

Важно помнить о том, что розетки ни в коем случае нельзя монтировать прямо над варочной панелью или мойкой из соображений безопасной эксплуатации. Розетку для вытяжки чаще всего устанавливают над навесными шкафами, то есть, при стандартной высоте кухни, на уровне от 240 см от пола до низа розетки

Здесь снова следует вспомнить о том, что электророзетка не должна попасть за саму вытяжку. Многие электрики советуют подключить вытяжку к сети напрямую, проводами, не устанавливая розетки. Такой вариант подключения имеет только одно преимущество — эстетичность

Розетку для вытяжки чаще всего устанавливают над навесными шкафами, то есть, при стандартной высоте кухни, на уровне от 240 см от пола до низа розетки. Здесь снова следует вспомнить о том, что электророзетка не должна попасть за саму вытяжку. Многие электрики советуют подключить вытяжку к сети напрямую, проводами, не устанавливая розетки. Такой вариант подключения имеет только одно преимущество — эстетичность.

Розетки под встраиваемую технику: правила размещения

Есть несколько правил, которые нужно соблюдать во время составления схемы расположения розеток:

  1. В местах подключения стиральной или посудомоечной машины розетки устанавливаются таким образом, чтобы они были доступны всегда. В таких случаях используют розетки закрытого типа, они предотвращают попадание воды.
  2. Для плиты и духового шкафа, как упоминалось выше, используются специальные розетки типа 32А+40А.
  3. Розетка к которой подключается вытяжка, при её наличии, устанавливается по верхнему уровню шкафчиков и обязательно со смещением в противоположную сторону от прохождения воздуха. Это сделано для того, чтобы горячий воздух, при попадании в вытяжку, не повредил электрическую проводку.
  4. Все розетки для встраиваемой техники нужно располагать возле места размещения с прямым свободным доступом, а не прямо за техникой.

  5. Также поступают и с розеткой для холодильника, так как, если расположить розетку за холодильником, вы рискуете повредить её горячей решеткой, расположенной на задней стенке холодильника.
  6. Запрещается расположение розеток над плитой для приготовления пищи, мойкой и за корпусом встраиваемой техники. В первом случае из-за опасности повреждения от тепла, во втором – от воды.
  7. Нельзя также устанавливать розетки в подвижных частях кухонной гарнитуры, так как это может привести к перетиранию электрического кабеля.

Внимание! До установки розеток ознакомьтесь с документацией на встраиваемую технику или поинтересуйтесь у менеджера о величине силы тока, необходимой для работы этой техники

Разновидности розеток для кухни: 4 распространённые вариации

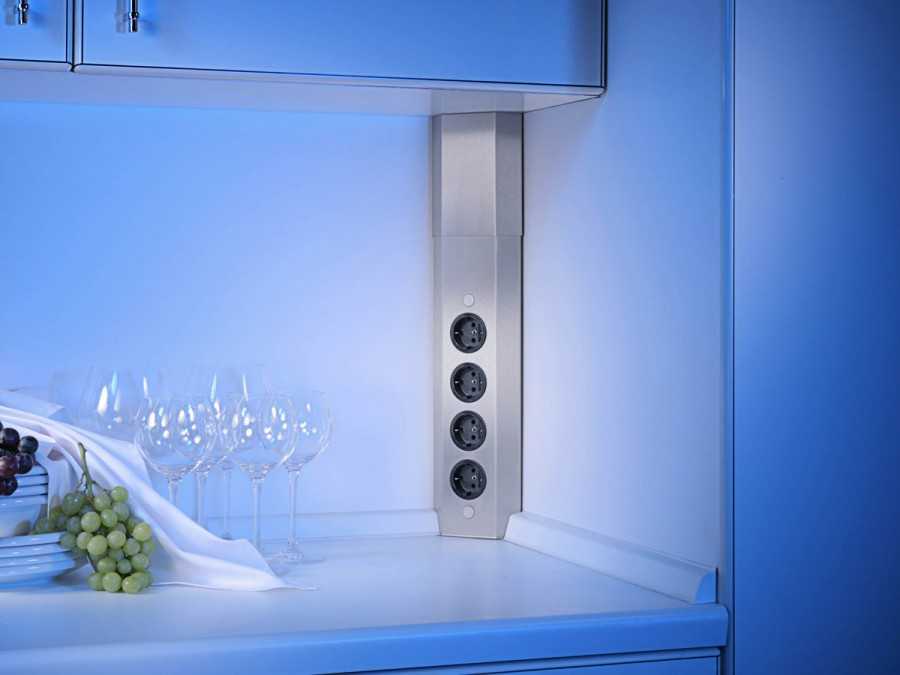

Угловые розетки для кухни. Популярны благодаря удобству использования, ведь их можно установить на стыке стен, либо же на стыке стены и настенного шкафа. Ещё одним плюсом использования этого изделия является тот факт, что оно занимает пространство, которое обычно не задействовано и попросту пустует. Монтаж не отличается особой сложностью и может сравниться с установкой накладной розетки. Могут быть как одинарными, так и модульными.

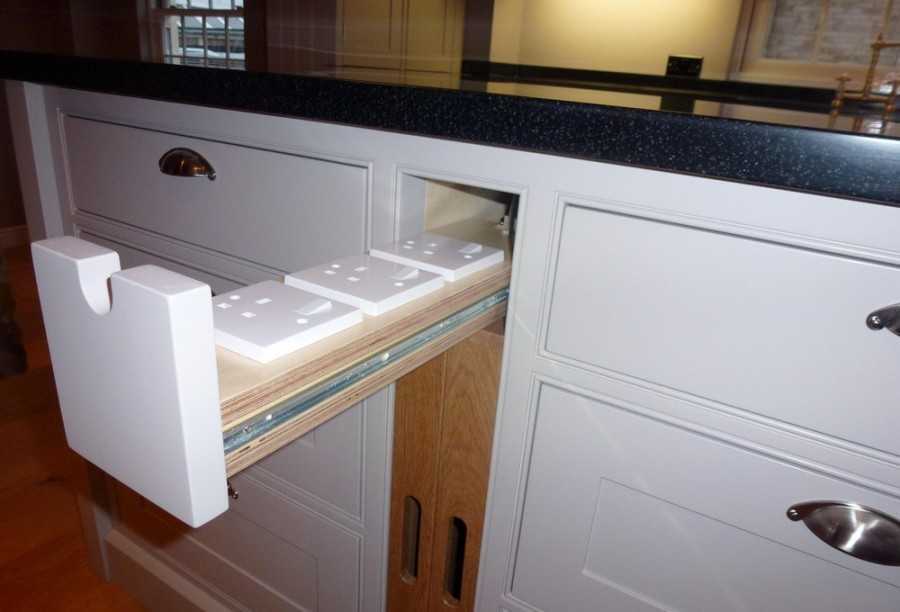

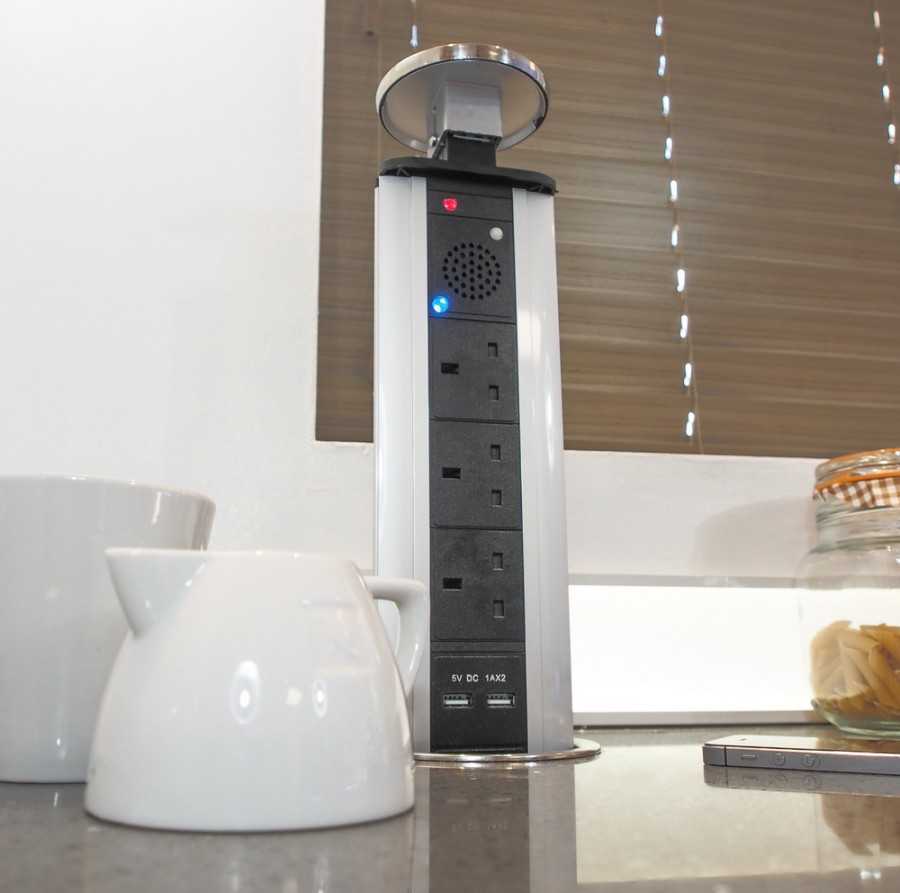

Выдвижные блоки розеток. Довольно интересный с практической точки зрения вариант. Может быть прекрасной альтернативой электрическому удлинителю. Позволяет подключать одновременно несколько электроприборов, что очень удобно, особенно на кухне. В большинстве случаев эти розетки размещаются в шкафчиках, дабы не допустить попадания влаги и пыли.

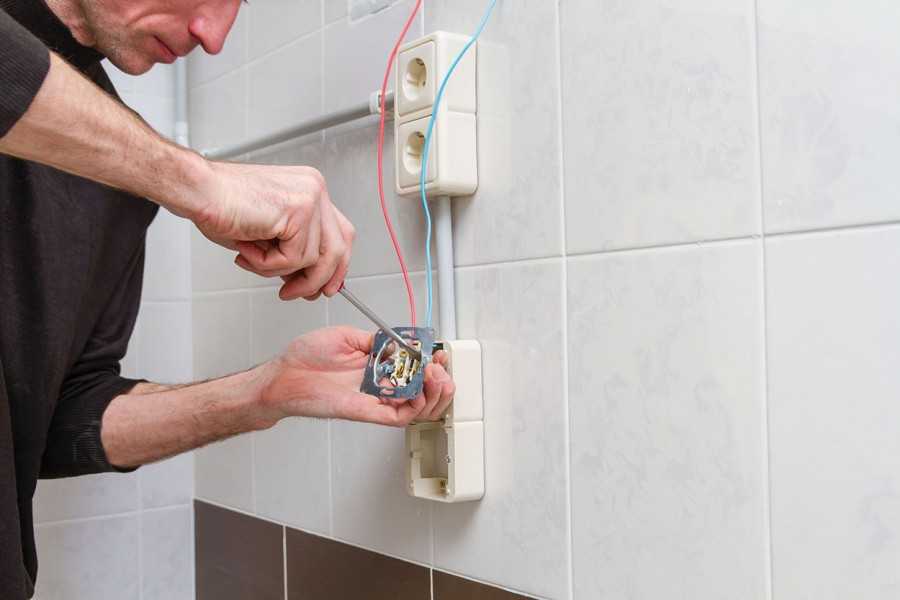

Накладные розетки. Самые простые и незамысловатые. Их установить не составит труда, поскольку монтаж довольно простой. Но данный тип не так часто используется на кухне, поскольку приносит гораздо больше пользы при открытых проводках.

Встраиваемые розетки (скрытые). Представляют блок, состоящий из нескольких устройств. Очень популярные среди покупателей, ведь устанавливаются в столешницу или настенный шкафчик. Благодаря этому блок становится невидимым до момента непосредственного использования. Полюбились эстетам, ведь не мозолят глаза. Чтобы получить доступ к розеткам, необходимо открыть блок. Для этого нужно нажать на крышку корпуса.

Возникает вопрос: какие розетки лучше ставить? Помните, что каждая из вариаций имеет свои положительные и негативные стороны. Поэтому выбирайте тот вариант, который максимально удовлетворяет ваши потребности.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) 16 А 25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт7 кВт с сушкой евророзетка 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) отдельный, 16 Аотдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) 16 А 25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт7 кВт с сушкой евророзетка 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) отдельный, 16 Аотдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

На какой высоте должны располагаться розетки на кухне

Какие розетки лучше ставить на кухне совсем индивидуально. Но само расположение имеет ряд определенных правил и нюансов. Итак, размещение розеток нужно проводить по заранее приготовленной схеме. При этом план должен быть максимально правильным, полным и точным.

Начинать размещение высоты розеток на фартухе, нужно с высокомощной техники. Потом от нее идти к менее потребной. Определить их местонахождение можно по схеме монтажа. Стандарты высоты расположения для отдельных электроприборов:

Выключатель. Высота установки строго индивидуальная. Если в семье есть дети, высота не больше 90-110 см.

  • Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

  • Установка розеток в ванной комнате — порядок монтажа своими руками и требования к нормам безопасности (120 фото + видео)

  • Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

Духовой шкаф. Высота от пола должна равняться 20-30 см. Если же такое расположение невозможно, например из-за гарнитуры. То розетку для духового можно разместить на 70 см.

Розетка над рабочей поверхностью. Рекомендуется устанавливать на высоте 40-50 от кухонной столешницы. Это обезопасит попадания грязи, влаги и пыли в розетку, тем самым защитив вас от неожиданных пощипываний током.

Какой кабель выбрать для проводки

Выполнив расчет потребляемой мощности всеми электрическими приборами, можно приступить к выбору вида кабельной продукции, определению необходимого сечения жил. Для этого воспользуемся данными из таблицы допустимых токов.

Сечение кабеля, мм² Проложенные открыто Расположенные в трубе
Токовые нагрузки, A Мощность, кВт Токовые нагрузки, A Мощность, кВт
220 380 220 380
Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4 14 3 5,3
1,5 23 5 8,7 15 3,3 5,7
2 26 21 5,7 4,6 9,8 7,9 19 14 4,1 3 7,2 5,3
2,5 30 24 6,6 5,2 11 9,1 21 16 4,6 3,5 7,9 6
4 41 32 9 7 16 12 27 21 5,9 4,6 10 7,9
5 50 39 11 8,5 19 14 34 26 7,4 5,7 12 9,8
10 80 60 17 13 30 22 50 38 11 8,3 19 14
16 100 75 22 16 38 28 80 55 17 12 30 20
25 140 105 30 23 53 39 100 65 22 14 38 24
35 170 130 37 28 64 49 135 75 29 16 51 28

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Требования нормативных документов к размещению

Основываясь на ГОСТ 7396.1-89, 7397.0-89, 8594-80 и СНиП 3.05.06-85 можно выделить следующие нормативы и правила размещения розеток в кухне:

  • Минимальная высота установки – 2 см над уровнем плинтуса. Если в кухне сделан евроремонт, не должно возникнуть никаких проблем;
  • Расположение необходимо подобрать так, чтобы полностью исключить возможность попадания влаги в устройство;
  • Если вы приняли решение установить выключатели для розеток, помните, что минимальная высота их размещения составляет 50 см от пола;
  • Розетка должна находиться на расстоянии не более одного метра от бытовой техники, которая будет к ней подключена.
