Установка точечных светильников своими руками: этапы монтажа и схемы подключения к сети

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

• панели из пластика;
• полотна, которые нужны для создания натяжных потолков;
• панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Цены на потолочные панели

потолочные панели

Виды точечных светильников

Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса

Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Типичная схема подключения потолочных светильников

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

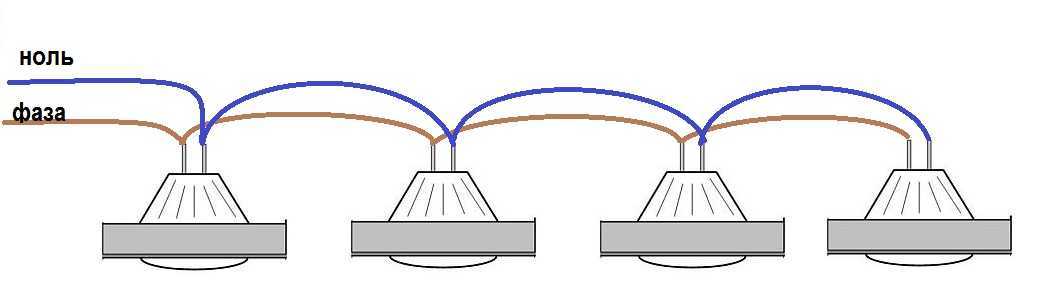

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии

После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Подготовка к установке и подключению светильника

Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:

• Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
• Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.

Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.

Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.

Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.

Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.

Это интересно: Дистанционная система управления воротами — объясняем во всех подробностях

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Параллельное соединение источников света шлейфным способом

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Краткая суть статьи

1. Точечная система освещения – оптимальное решение для любого помещения. Благодаря нему можно комнату равномерно наполнить ярким светом, а при желании добиться оригинальных эффектов с помощью мягкого освещения.
2. Точечные светильники можно оснащать разными видами ламп – накаливания, галогенные светодиодные. Наиболее популярны последние два вида, а самым оптимальным по показателям практичности, экономичности и мощности являются светодиодные лампы.
3. Смонтировать систему освещения вполне можно самостоятельно, если строго придерживаться схемы.
4. Есть несколько видов подключения системы освещения, каждая из которых имеет свои нюансы,  подробнее о которых вы можете узнать в соответствующем разделе.

Как выбрать светильники

Оптимальный вариант для натяжного потолка — светодиодные или галогенные светильники

Полотно натяжного потолка может желтеть под влиянием высоких температур (от +45 градусов) и утратить свою эластичность. Чтобы избежать такого результата, необходимо правильно избрать и поставить светильники.

Для натяжных потолков выбирают, как правило, светильники с источниками освещения светодиодного или галогенного типа, очень редко – с источниками люминесцентного типа.

Подвесной потолок ограничивает своими свойствами мощностные показатели световых источников. Мощность ламп галогенного типа не должна превышать показатель 40 Вт, а люминесцентного – 50 Вт

Также при выборе осветительных приборов нужно обратить внимание на их конструкционные особенности

Точечные светильники являются оптимальным вариантом для установки в натяжные потолки. Они отличаются малыми габаритами, рассчитаны на одну лампу небольшой мощности либо на несколько интегрированных светодиодов. Светодиодный осветительный прибор не нуждается в замене ламп.

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

1. Определитесь со схемой расположения светильников по потолку.

Схемы расположения светильников по потолку

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

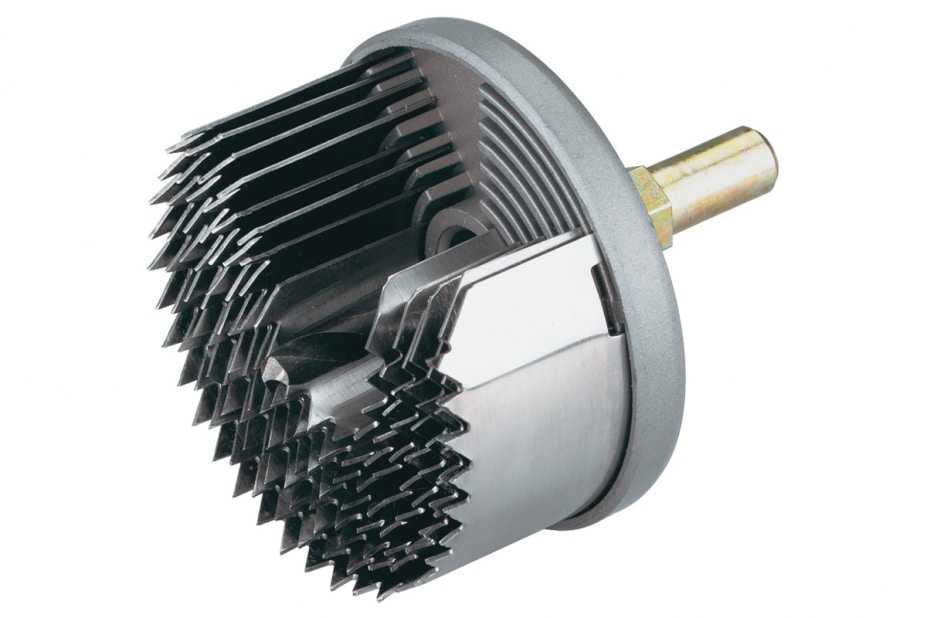

Набор коронок по дереву для точечных светильников

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

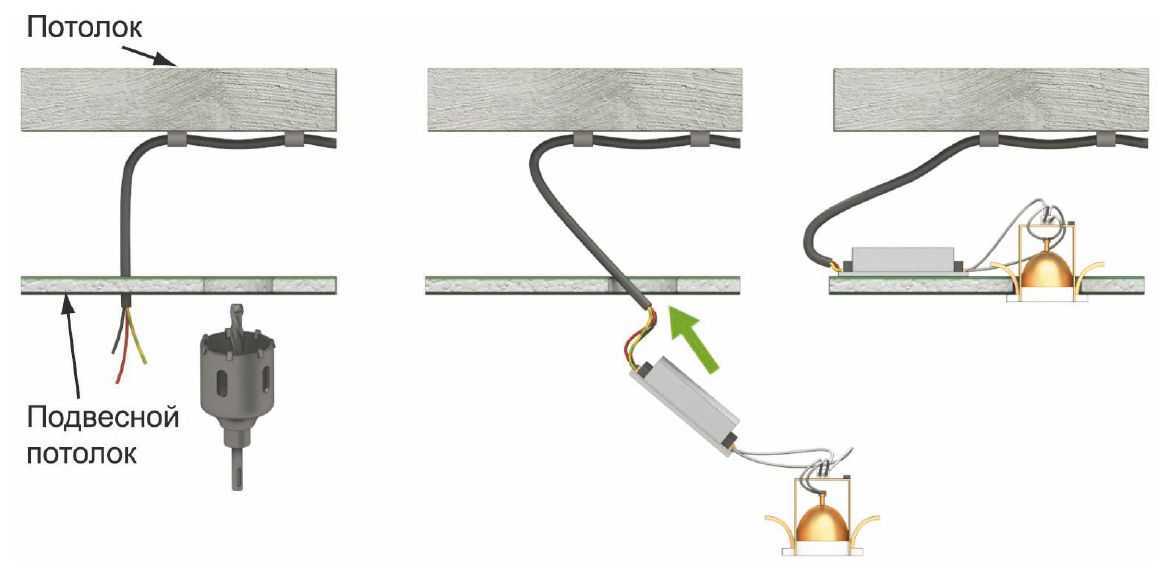

Монтаж светильника, проводки и источника питания

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

Порядок действий при монтаже

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

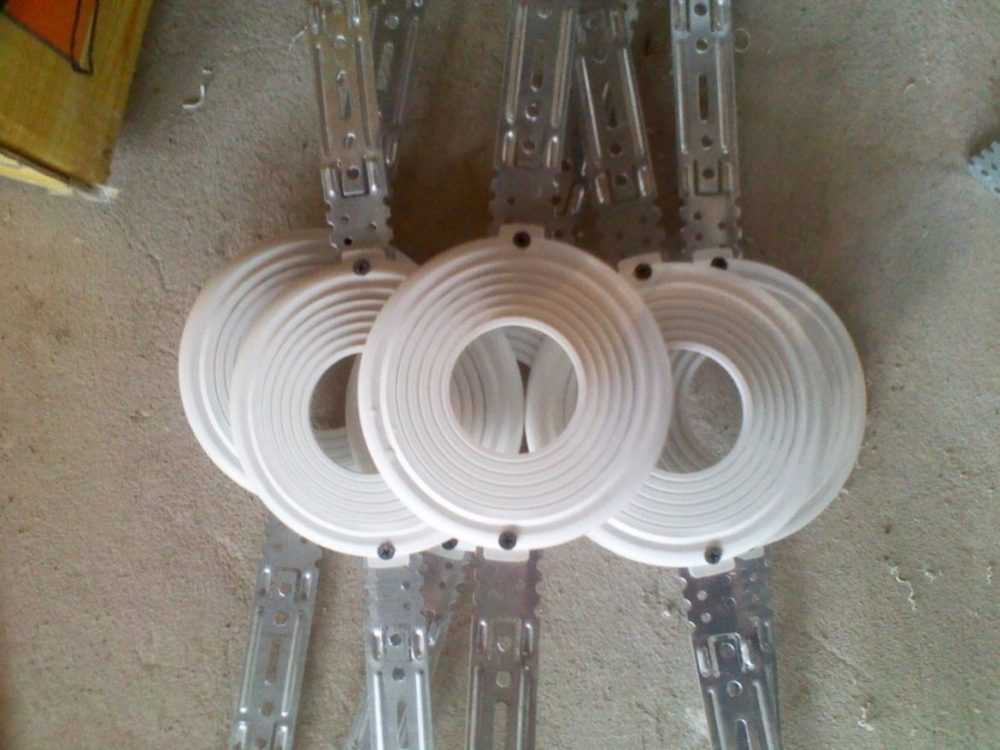

Монтажные платформы для установки точек в натяжном потолке

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Вырезание нужного диаметра для установки точки в платформу

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

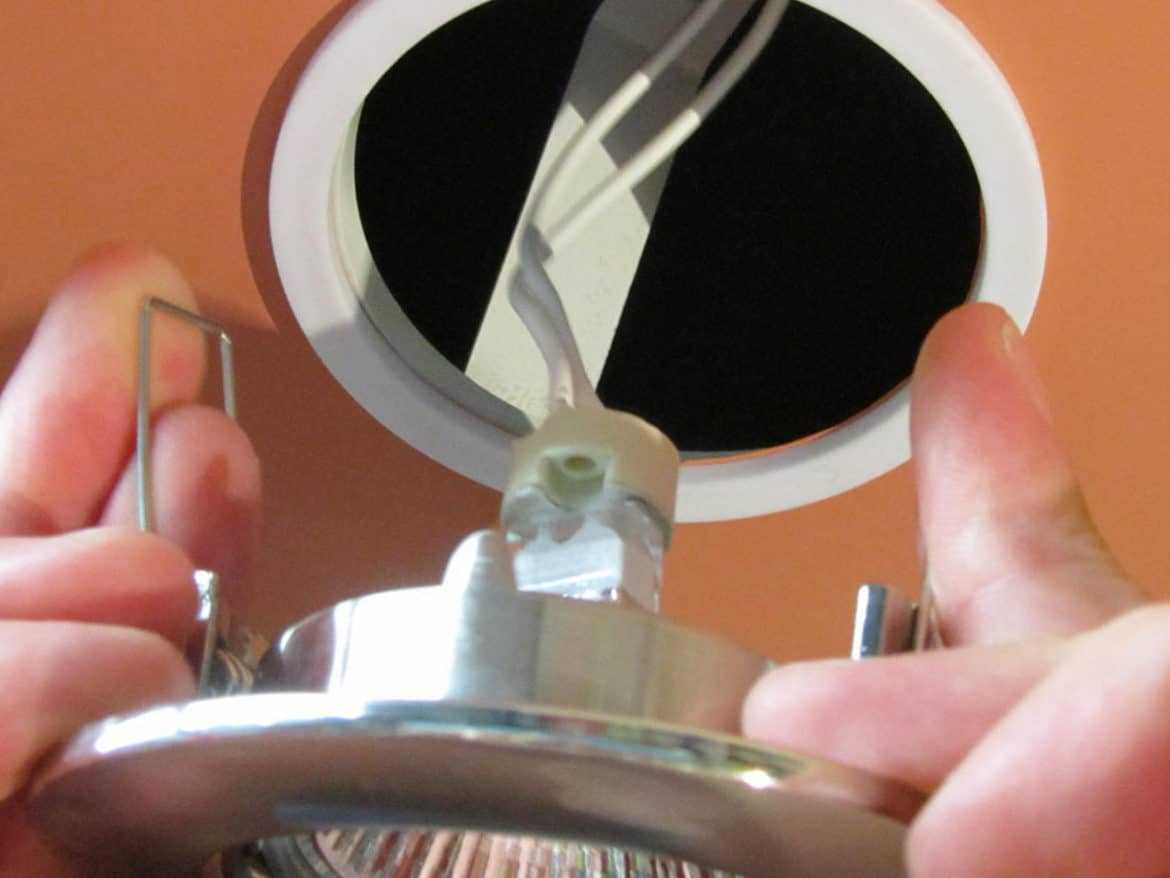

Установка светильника в кольцо на полотне потолка

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

Это интересно: Монтаж и обшивка потолка вагонкой

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

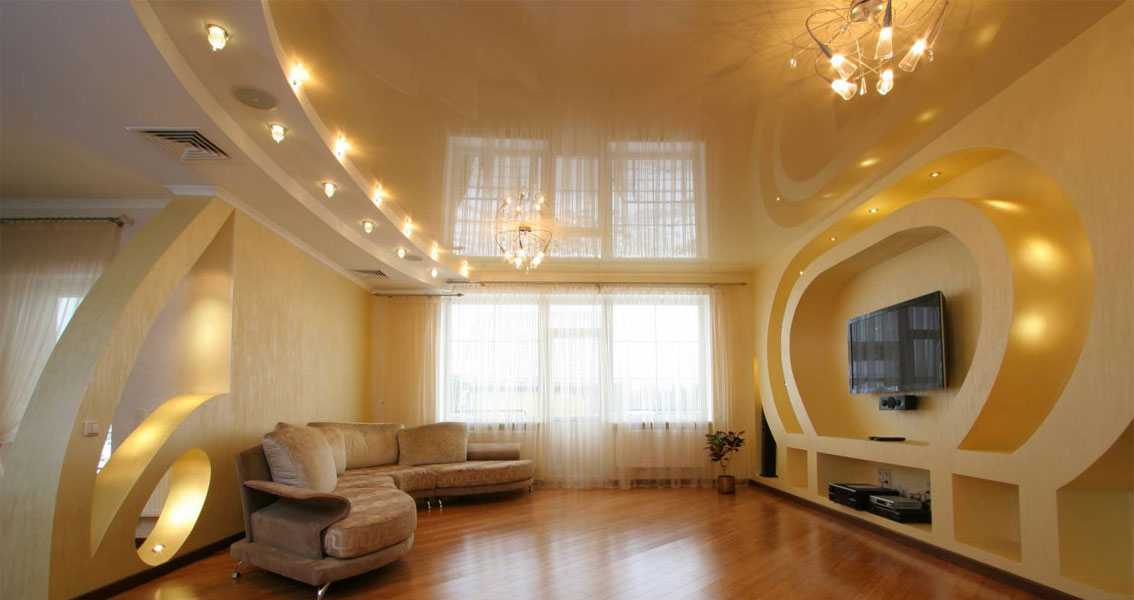

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Подключение

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся: – Выходное напряжение- Номинальная мощность-  Выходной токВыходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны. Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2. 5.

кв. мм. , то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме “+” и “-“.

Основные преимущества точечных светильников 12В:

– Безопасность, низкая вероятность поражения током человека или возникновения возгорания– Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В: – Необходимость установки в схему трансформатора и связанные с этим сложности.

– Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

В современном дизайне используют бра, люстру, а также точечные светильники, которые способны обеспечить необходимым потоком света определенную область. Все электрические приборы, к которым относятся осветительные, обладают своими особенностями при монтаже. Однако подключение точечных светильников своими руками вполне возможно, но при соблюдении технологии работы, а также мер безопасности.

Схема подключения точечных потолочных светильников к току 220В.
