Классификация
Лампы накаливания
В недавнем прошлом наиболее распространённый тип. Осветительные приборы данного вида могут использоваться как на стационарных, так и на портативных устройствах (например, ручные фонарики).
Свет испускает нагретая вольфрамовая нить, помещённая в колбу (баллон), из которого откачан воздух (отсюда термин «вакуумные»).
Лампы накаливания по составу газа в баллоне разделяют на собственно вакуумные, криптоновые, галогенные.
Вакуумные
Поверхность колбы может быть как прозрачной, так и матовой, что позволяет получить более мягкий свет без использования защитного колпака. Также, верхняя часть баллона может быть покрыта зеркальной краской, чтобы направить световой поток вниз (при потолочном освещении).
Лампы для переносных источников работают от напряжения 12, 24, 36 В.
Для стационарных – 220 В, 50 Гц (городская электрическая сеть).
Основной минус подобных источников света – низкий КПД: только 2-3% идёт на освещение. Остальная энергия рассеивается в виде тепла (отсюда и низкий показатель светоотдачи).
Тип используемого крепления – цоколь Эдисона (Е-цоколь); различается по своему диаметру (в мм), указываемому в маркировке:
- Е10 – используется для карманных фонариков;
- Е14, также называемый «миньён» (маленький);
- Е27 – стандартный;
- Е40 используется для наружного освещения;
Плюсы:
- широкое распространение оборудования;
- низкая цена;
- удобство монтажа;
Минусы:
- низкий КПД;
- малая длительность работы (500–1000 ч.);
- пожароопасность (нельзя использовать в пластиковых и деревянных конструкциях);
Характеристики:
| Цоколь | Е |
| Мощность | 5 – 500 Вт |
| Светоотдача | 7–17 лм/Вт |
| Цветопередача Ra | более 90 |
| Световая температура | 2700 К |
| Стоимость | от 10 р. |
| Срок службы | 500–1000 ч. |
Криптоновые лампы
Лампа накаливания, в баллон которой добавлен криптон (инертный газ). Обладают меньшими габаритами и большим временем работы по сравнению с вакуумными (1000–2000 ч.), не чувствительны к перепадам напряжения.
Характеристики:
| Цоколь | Е |
| Мощность | 5 – 500 Вт |
| Светоотдача | 8–19 лм/Вт |
| Цветопередача Ra | более 90 |
| Световая температура | 2700 К |
| Стоимость | от 40 р. |
| Срок службы | 1000–2000 ч. |
Галогенные лампы
Как следует из названия, колба содержит пары галогенов (элементов 17 группы таблицы Менделеева – брома или йода). Добавление этих газов позволяет значительно увеличить время работы и повысить светоотдачу, по сравнению с вакуумными аналогами.
Используется Е- или G-цоколь (см. люминесцентные лампы).
Плюсы:
- Срок службы до 2000-4000 ч..
- Малые размеры, возможность применения в гипсокартонных конструкциях (например, подвесной потолок).
Минусы:
- Чувствительность к загрязнению (установку необходимо производить в перчатках, при попадании жира на поверхность колбы, прибор очень быстро выходит из строя).
- Чувствительность к перепадам напряжения.
В настоящее время, разработан новый тип галогенных источников с инфракрасным покрытием, которое пропускает видимый свет и отражает тепловое излучение, они имеют сниженное энергопотребление и увеличенное время эксплуатации по сравнению с аналогами без покрытия.
Характеристики:
| Цоколь | Е, G |
| Мощность | 20 – 1500 Вт |
| Светоотдача | 14–30 лм/Вт |
| Цветопередача Ra | более 90 |
| Световая температура | 3700 К |
| Стоимость | от 20 |
| Срок службы | 2000–4000 ч. |
Классификация ламп для домашнего освещения
Для освещения дома и квартиры применяются четыре вида ламп:
- накаливания;
- галогенные;
- люминесцентные;
- светодиодные.
По типу цоколя делятся на лампочки с резьбовым (Е) и со штырьковым (G).
Распространенные размеры для дома и квартиры: Е14 и Е27, GU10 и GU5.3.
Определяют, какой цоколь и размер лампы необходим, по типу светильника.
Лампы накаливания
Классический вариант для организации освещения дома – экономные лампы накаливания.
Положительные стороны:
- низкая стоимость,
- доступность (различные по мощности и по размеру цоколя, есть практически в каждом магазине и подбираются под светильник),
- безопасность (не содержит паров ртути, практически не мерцает, излучает мягкий желтый свет, который не портит зрения),
- простота монтажа,
- мгновенное зажигание при включении.
Отрицательные стороны:
- на освещение уходит 20 % мощности, остальные 80 % – на разогрев,
- небольшой срок эксплуатации (до 1 000 часов),
- излучают много тепла и потому не подойдут для установки в светильниках на натяжном и накладном потолках,
- низкая устойчивость к перепадам напряжения,
- ухудшение качества при производстве,
- не дает возможности выбора цветовой температуры.
Галогенные
Галогенные – улучшенный вариант ламп накаливания. Для продления срока службы в колбе содержатся пары йода или брома. По эффективности они в три раза лучше ламп накаливания. Например, галогенка мощностью 30 Ватт светит аналогично лампе накаливания 95 Ватт.
Существующие виды:
линейные. Представляют собой тонкую трубку из кварца с двухсторонним цоколем
Очень важно размещать строго по горизонтали, чтобы избежать перегрева одного из концов лампочки;
с внешней колбой. Представляет собой стандартную галогенную капсульную лампу, которая помещена в дополнительную стеклянную колбу
Внешне похожа на лампу накаливания;

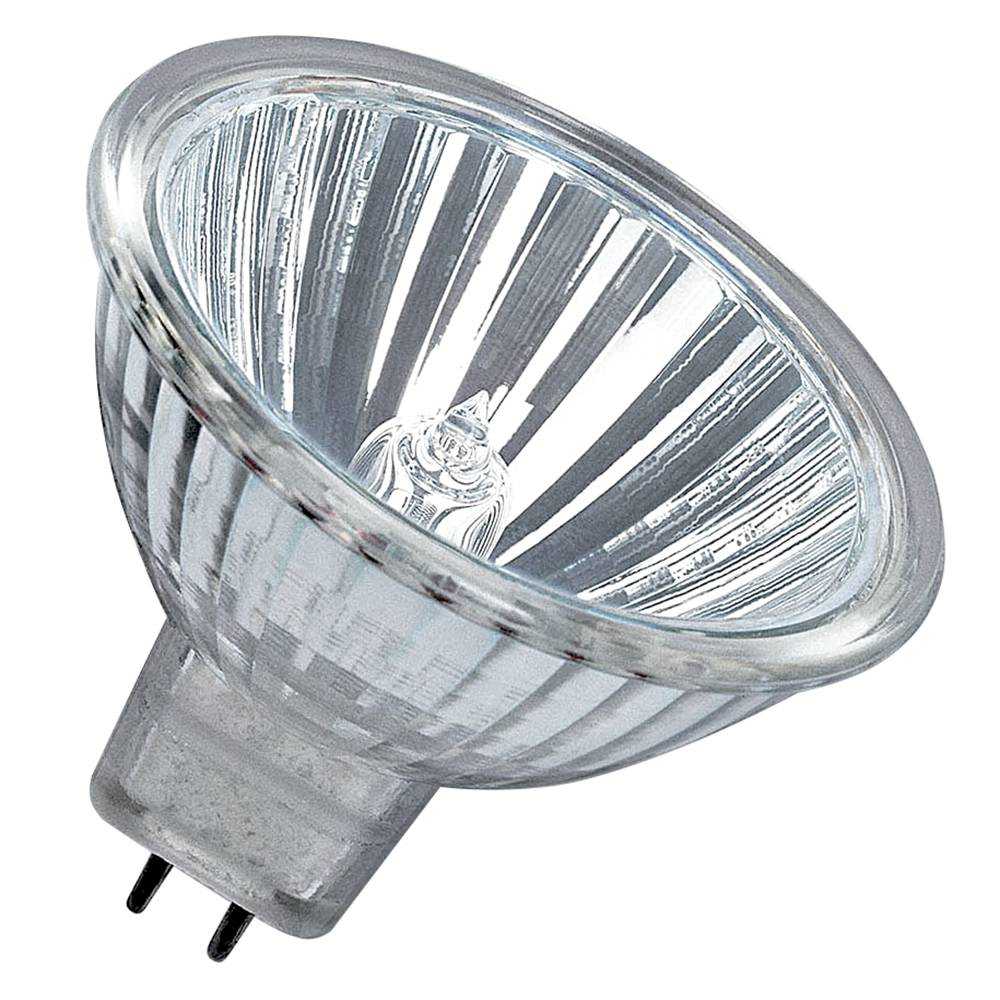

с отражателем. Это лампочки направленного света с рефлектором из алюминия;
капсульные. По внешнему виду напоминает капсулу (длиной до 3 см), которая оснащена выводами для цоколя.
Положительные стороны:
- безопасна для глаз, так как излучаемый свет приближен к естественному,
- низкая стоимость (хотя и выше, чем лампы накаливания),
- увеличенный срок эксплуатации (до 4 000 часов),
- компактная,
- небольшой расход электроэнергии,
- большая точность управления световым пучком,
- небольшие размеры подходят для установки в маленьких светильниках,
- возможно использование с диммером.
Отрицательные стороны:
- из-за конструктивных особенностей галогеновую лампочку нельзя трогать руками,
- нагревается,
- ухудшение качества производства,
- низкочастотный шум при использовании с диммером,
- чувствительность к перепадам напряжения (более, чем у ламп накаливания),
- нельзя использовать в ванной комнате, так как под воздействием влаги могут взорваться,
- требуют специальных условий утилизации.
Люминесцентные
Люминесцентные лампы относятся к энергосберегающим. У них повышенная светоотдача, долгий срок службы и возможность выбора цвета свечения.
Недостатки:
- внутри лампочка содержит пары ртути, что требует аккуратного использования. Если повредить колбу, пары ртути высвобождаются и приносят вред здоровью. Эта особенность требует утилизации в специальных местах;
- ультрафиолетовое излучение. Не рекомендуется применение дома в настольных торшерах и ночниках, а также на расстоянии ближе 30 см от человека;
- чувствительность к частым включениям и выключениям, снижающим срок службы;
- зависимость от влажности и перепада температур;
- эффект мерцания;
- долгое время запуска (до двух минут);
- низкочастотный слышимый гул от электронного балласта;
- часто невозможно использовать, если в доме есть выключатель с подсветкой;
- изменение цветовой температуры со временем. Если в люстре перегорела одна из лампочек, лучше заменить их все, чтобы излучаемый свет был одинаковым.
Устройство и принцип действия
Светодиоды излучают свет благодаря наличию p-n-перехода. На этом участке контактируют носители заряда p- и n-типа. Катод (n-тип) – это полупроводник с отрицательным зарядом, а анод (p-тип) является носителем положительного заряда (дырки). То есть, в первом образуются дырки (участки, где нет электронов), а второй скапливает электроны. На их поверхности размещены контактные площадки из металла, к которым прикреплены выводы методом пайки.
Когда к полупроводнику р-типа поступает положительный заряд, а к электрону n-типа – отрицательный, то на границе между диодом и катодом начинает протекать ток. При прямом включении отрицательные и положительные электроны встречаются, и на участке перехода (p-n-переход) происходит их рекомбинация (обмен). При подаче отрицательного напряжения со стороны катода на область р-типа, то происходит прямое смещение. Свечение появляется при выделении фотонов в результате обмена.
Устройство настольной лампы и ее преимущественные характеристики
Настольная лампа состоит из нескольких компонентов:
- корпус;
- провод;
- выключатель;
- вилка для подключения к сети.
Лампа – это необходимый предмет для дополнительного освещения рабочего места. Без настольного светильника нельзя представить себе рабочее место школьника и офисного работника. Преимущества:
- мобильность – приборы весят менее 5 кг, легко перемещать;
- разнообразие видов на любую стоимость;
- направленность света на определенный участок;
- универсальность.
Недостатки:
- хрупкость абажура;
- сложность утилизации;
- требуется питание от сети.
Перед приобретением прибора продумывается его место и исходя из этого выбирается нужный светильник.
Виды
Превратить свой дом в яркое, теплое и уютное место пребывания достаточно не сложно
Важно правильно выбрать цвет свечения лампы и определиться, какой вид лучше подходит для той или иной комнаты
Лампа накаливания – это самый первый вид ламп, который появился в мире и не потративший своей популярности по сей день. Такую лампу еще называют лампочкой Ильича. Принцип работы ее очень прост: электрический ток проходит сквозь вольфрамовую нить, расположенную в стеклянной вакуумной колбе и, нагреваясь, начинает излучать свет.
Данные лампы – это самый дешевый вариант освещения для квартир. Они не издают никаких звуков, не мерцают и загораются сразу после включения
Важно отметить, лампы накаливания хорошо рассеивают теплые цвета: оранжевый, желтый, коричневый и «глушат» холодные. Таким образом, свет не доставляет дискомфорта и прекрасно подходит для любых видов помещений
Но помимо плюсов, есть у них и недостатки – это их недолговечность и высокое энергопотребление. Это значит, что сэкономить с такими лампами точно не получится. К тому же следует опасаться и перепадов напряжения, которого такая лампа точно не выдержит. Поэтому используя лампу накаливания, не стоит приобретать ее штучно, а лучше запастись большим количеством лампочек, при необходимости заменяя их на новый источник света.
Галогенные лампы представляют собой стеклянную колбу, в которую помещена вольфрамовая спираль, наполненная парами йода или брома. Такие лампы сильно нагреваются и не переносят естественного жира на пальцах человека. Галогенные лампы прекрасно рассеивают белый или светло-желтый цвет, но тоже не могут быть помощником в экономии электричества. Со временем они начинают гудеть и негетивно влиять на нервную систему человека.
Люминесцентные – это первые энергосберегающие лампы, которые могут прослужить 3-5 лет и серьезно позаботиться о вашем кошельке. Теперь не стоит беспокоиться о невыключенном свете в прихожей или ванной или переживать о высоких счетах за электроэнергию.
Люминесцентные лампы бывают двух видов: в виде длинной «палки», которые устанавливают для уличного освещения, и компактные, чаще всего использующиеся в быту.
Эти лампы хороши в работе при плюсовой температуре, на холоде же они долго разогреваются и длительно выходят на максимальный уровень светоизлучения. А еще они не переносят частого включения, что влияет на их недолгую работоспособность. К тому же через некоторое время работы они начинают мерцать, создавая в глазах световые полосы.
Светодиодные лампы считаются самыми экологичными приборами освещения. Такие лампы обладают высокой светоотдачей и большим сроком службы. Они рассеивают приятный для глаза теплый оттенок света и не содержат вредных токсикантов. А значит, специальной их утилизации не требуется. Ночью они включаются автоматически, а днем заряжаются от солнечного света и не боятся холодной температуры. Служить они могут и от -30 и до +40? С. Правда, такие светильники дают неровный свет, создавая эффект полос или пятен, что мешает комфортному времяпровождению. Такие лампы стоят очень дорого, зато серьезно экономят электроэнергию.
Виды и особенности ламп
Лампы накаливания
Наиболее простой и распространенный тип ламп, работающий по принципу нагревания вольфрамовой нити в инертном газе до высокой температуры. Лампы накаливания отличаются большой теплоотдачей и мощностью, но являются самыми энергозатратными устройствами из ныне существующих. Разновидностью лампочек с нитью накаливания являются галогенные лампы. Наличие паров галогена (буферного газа) увеличивает срок службы до 4 раз. При использовании в уличном освещении, галогенные лампы чаще устанавливаются в прожекторах.
Люминесцентные лампы
Данный вид выгодно отличаются от ламп накаливания большей светоотдачей и длительным сроком эксплуатации (работают до 10 раз дольше). Балласты (электронные модели), представленные современной промышленностью, способны работать без мерцающего эффекта и шумов. Принцип действия этого вида ламп заключается во взаимодействии паров ртути и электрического тока, которые являются причиной возникновения ультрафиолетового излучения.
Газоразрядные
При создании таких видов ламп используется водород, природный газ, метан либо этилен. Процесс работы заключается в сжигании топлива, образующего электрический разряд. Такие изделия отличаются высокой светоотдачей и могут применяться для декоративного оформления объектов. Срок службы прибора достигает 20 тыс. часов. В настоящий момент обывателю доступны натриевые, металлогалогенные и ртутные разновидности газоразрядных лампочек.
Металлогалогенные
Будучи разновидностью газоразрядных ламп, изделия содержат специальные добавки галогенидов. Такое устройство позволяет использовать лампочки для освещения больших уличных пространств, а также подобрать оптимальные спектральные характеристики. Металлогалогенные лампы являются отличным решением для создания архитектурной, сценической и спортивной подсветки.
Натриевые
Этот вид ламп работает по принципу взаимодействия паров натрия, формирующих газовый разряд. Процесс изготовления включает применение специальных колб из боросиликатного стекла. Их использование позволяет оградить прибор от воздействия температур, и создать оптимальные условия для работы в любое время года. Модели отличаются низкими спектральными характеристиками и могут использоваться только для уличного освещения.
Ксеноновые
Лампочки данного типа функционируют за счет образования электрической дуги между двумя электродами, расположенными в герметичной колбе. В качестве инертного газа могут быть использованы пары металлов, а также соли натрия и ртути. Спектр излучения ксеноновых ламп зависит от элементов, составляющих конструкцию, температуры и давления.
Ртутные
Устройства этого вида работают по принципу образования разряда в ртутных парах. Наиболее распространенной сферой применения является медицина, но иногда применяются и для освещения улицы. Также изделия данного типа могут быть использованы в сельском хозяйстве и промышленности. Для перечисленных категорий оптимальным вариантом считаются лампы специальфного назначения. Касаемо уличного освещения, для этого подходят устройства общего назначения.
Индукционные
Изделия данного вида относятся к газоразрядным приборам. Принцип действия безэлектродных лампочек заключается в образовании плазмы во время ионизации инертного газа высокочастотным магнитным полем. Работу прибора обеспечивает катушка индуктивности, расположенная рядом с газовым баллоном лампы. Отсутствие прямого контакта плазмы и электродов становится причиной увеличения срока эксплуатации, а также большей стабильности параметров изделия.
Светодиодные лампы
Лампочки данного вида являются вершиной искусственного освещения. Они обладают низким энергопотреблением, высоким сроком службы и полной экологической безопасностью. Помимо этого, могут обладать любой формой и размерами. Специалисты утверждают, что в ближайшее десятилетие светодиодные лампы полностью вытеснят с рынка остальные источники искусственного света.
Устройства данного типа достаточно удобны в качестве альтернативы всем перечисленным выше разновидностям ламп. Конструкционные особенности моделей дают возможность освещать пространство без необходимости использования электроэнергии. В цивилизованных странах все чаще виды светодиодных ламп освещения на солнечных батареях заменяют более ранние аналоги в парках, скверах, аллеях и подъездных дорожках.
Виды лампочек для дома или квартиры: названия и особенности
В продаже представлены разные варианты лампочек. В статье мы рассмотрим наиболее популярные, которые мы используем для освещения жилых помещений. К ним относятся классические, люминесцентные, «галогенки» и светодиодные модели. Давайте поближе познакомимся с каждым из видов.
Классические лампы накаливания
Несмотря на солидный возраст, это самый распространённый вариант. Известно, что первая лампа накаливания появилась более 150 лет назад. При этом за всё время эксплуатации она не претерпела существенных изменений. Их популярность объясняется доступностью и простотой изготовления.
В конструкцию входят:
- стеклянная колба;
- нить из вольфрама.
Когда на нить начинает поступать электрический ток, она нагревается и начинает излучать свет.
«Прародители» современных лампочек сильно уступают им по основным характеристикам. Так, их средний срок службы не превышает 1000 часов. Кроме того, со временем они могут помутнеть. Это объясняется тем, что во время эксплуатации в колбе скапливаются пары газов.
Большинство классических осветительных приборов имеют цоколь E14 или E27. К исключениям можно отнести миниатюрные изделия, которые раньше устанавливали в новогодние игрушки, гирлянды или фонарики.
Кроме стандартных вариантов, в продаже можно встретить изделия с матовым напылением. Такие модели позволяют получать мягкий рассеянный свет, близкий к солнечному освещению. Кроме того, существуют разноцветные варианты, которые используются для создания цветовых эффектов.
Галогенная лампочка
Это модифицированная модель классических источников света. Колбу наполняют йодом или бромом. Это позволяет увеличить срок их эксплуатации: если верить заверениям производителей, он может достигать 4 тыс. часов. Также они могут похвастаться отличной цветопередачей, равной 30 люмен.
Они характеризуются небольшими размерами, разнообразными формами и различными вариантами цоколей. Но есть у «галогенок» существенный недостаток — во время работы они издают низкочастотный шум. Поэтому чаще всего их используют в автомобильной промышленности. Так, большинство современных транспортных средств оборудованы фарами с «галогенками».

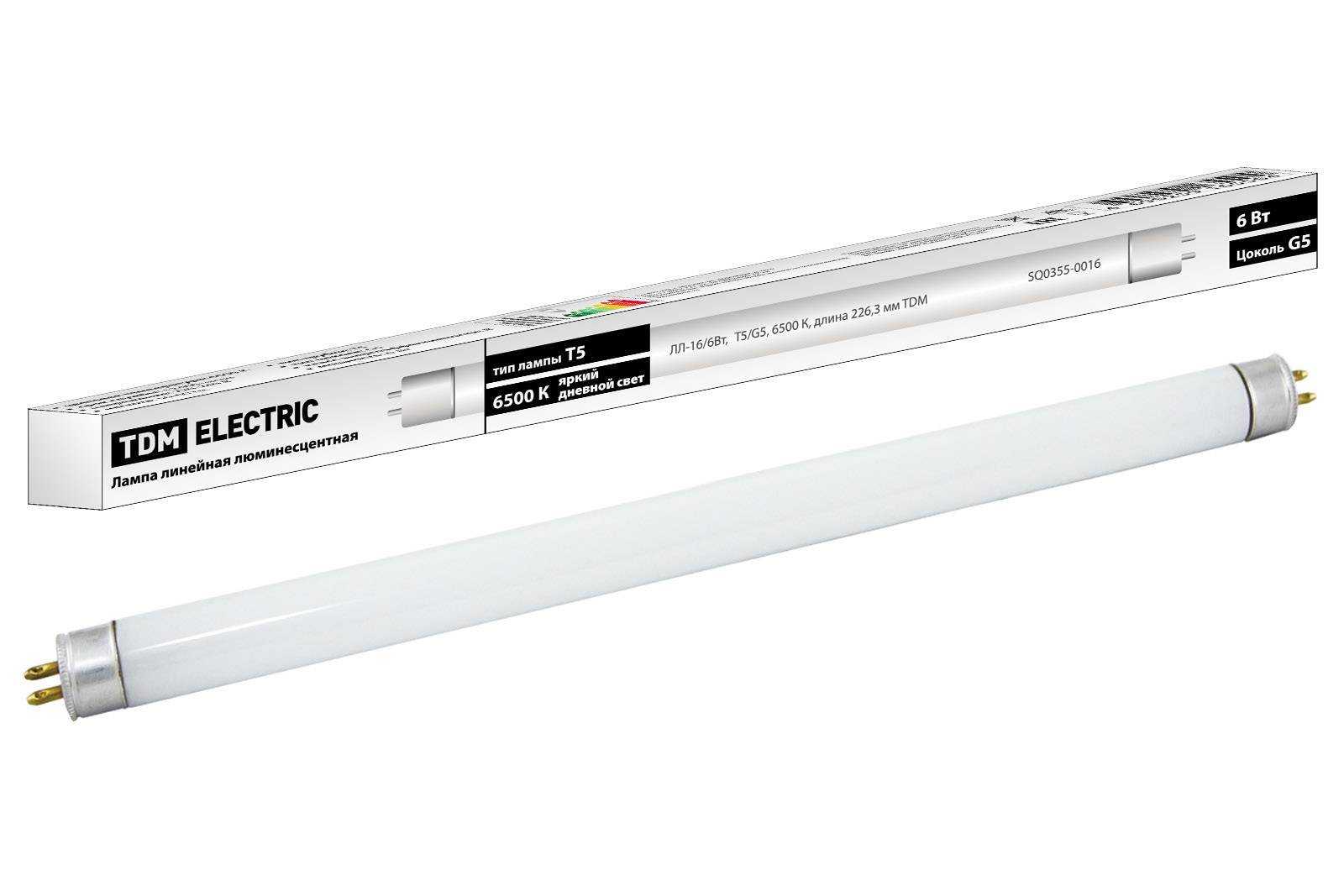

Люминесцентные трубчатые источники света
Их главная отличительная черта — вытянутая форма, имеющая вид узкой трубки. Она может быть любого диаметра и длины. Для удобства диаметр обозначается буквой Т, которую можно найти на корпусе изделия.
Внутри колбы располагается специальное вещество — люминофор. Поэтому, чтобы прибор начал излучать свет, его необходимо установить в светильник, оборудованный пусковым механизмом. Кроме того, в них отсутствует нить накаливания, поэтому они отличаются высоким КПД и небольшим потреблением электроэнергии.

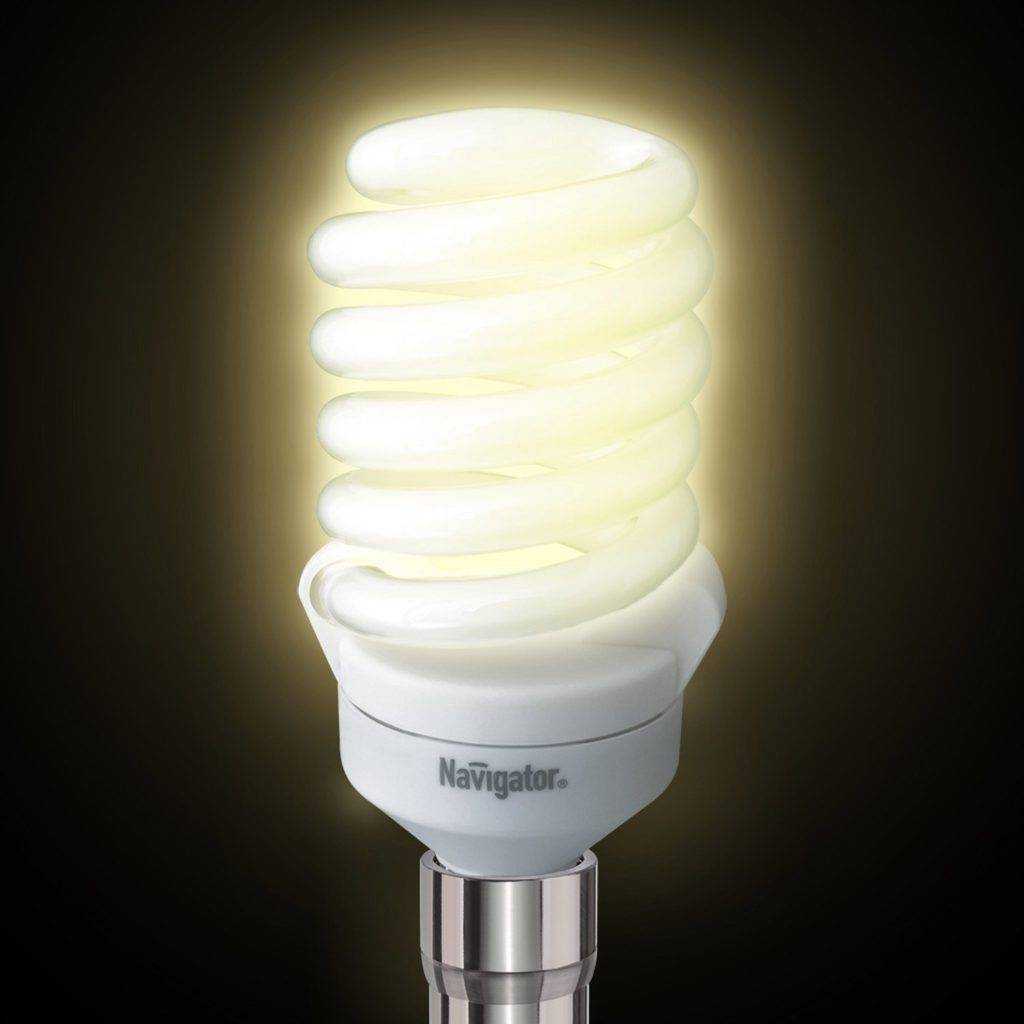

Энергосберегающие модели
Таким термином обозначают миниатюрные люминесцентные осветительные приборы. Так как они позволяют существенно снизить затраты на электроэнергию, «экономки» пользуются большим спросом среди населения. Приобрести их можно в любом магазине, а благодаря разнообразным вариантам цоколей, их можно установить в большинство осветительных приборов.
Благодаря современным технологиям, «экономки» могут похвастаться компактными размерами, разнообразием форм и расцветок, разными вариантами мощности. Но главное их достоинство — длительный срок эксплуатации. Однако они не любят частого включения и выключения, а также требуют правильной утилизации, ведь в их состав входят пары ртути.
Светодиодные лампочки
Их также можно отнести к энергосберегающим разновидностям. Но их главная положительная черта кроется не в этом. Светодиодные лампочки — лидеры по сроку эксплуатации, который может достигать ста тысяч часов. Помимо этого, у них стопроцентная светоотдача, они не нагреваются, поэтому полностью безопасны с пожарной точки зрения. А отсутствие вредных веществ делает их безопасными для всего живого. Большинство моделей оборудованы стандартным цоколем, поэтому их можно установить во все осветительные приборы.
К недостаткам можно отнести высокую стоимость. Однако это с лихвой компенсирует длительный срок службы.
Достоинства и недостатки ламп накаливания
Лампы накаливания имеют как достоинства, так и недостатки. К основным минусам относится низкий коэффициент полезного действия. Для источников света под КПД подразумевается отношение интенсивности видимого светового потока к мощности, потребляемой для его производства. Его уровень не превышает 15% при температуре накала 3126°С. Но срок службы устройства при этом составляет всего несколько часов. При снижении нагрева эксплуатационный период повышается, но снижается КПД. При 2427°С коэффициент полезного действия составляет всего 5%, но светит такая лампочка на протяжении около 1000 часов. (Расчеты взяты для обычной грушевидной лампы накаливания мощностью 60 Вт). Это значит, что львиная доля энергии уходит в тепло (инфракрасное излучение), и только незначительная часть переходит в видимый для человеческого глаза спектр.
Еще имеются и такие недостатки у ламп накаливания:
- светоотдача напрямую зависит от напряжения;
- относительная пожароопасность – пространство вокруг колбы может нагреваться до +300°С;
- неэкономичность;
- хрупкость;
- существует вероятность взрыва колбы;
- незначительная величина срока службы лампы накаливания, особенно по сравнению с новейшими видами.
Но все эти недостатки перекрываются многочисленными достоинствами:
- доступная цена;
- компактность;
- широкий диапазон мощности;
- непрерывный светопоток с близкой к естественной светопередачей;
- не мерцает на переменном токе;
- не требуют дополнительных пускорегулирующих устройств и специальной утилизации;
- не теряют яркости.
Благодаря этим достоинствам лампы накаливания остаются лидерами продаж в сегменте осветительных элементов.
Вместо заключения
К преимуществам ламп накаливания можно отнести и их «всепогодность». Был проведен интересный эксперимент, в котором включение осветительных элементов различных видов осуществлялось при экстремально низкой температуре — -150°С. И только обычна лампа накаливания выдержала и работала стабильно, обойдя галогеновую, светодиодную и люминесцентную.
2.2. Лампы накаливания Томского электролампового завода
2.2.1. Лампы общего назначения
Лампы предназначаются для светильников внутреннего и наружного освещения в сетях переменного тока с номинальным напряжением 220 В частотой 50 Гц.
|
Рисунок |
Тип лампы |
Напряжение, В |
Мощность, Вт |
Световой поток, лм |
Срок службы, ч |
Тип цоколя |
|
Рис. 5, а |
Б 230-240-100-1 |
235 |
100 |
1360 |
1000 |
B22d* |
|
Б 230-240-100-1 |
235 |
100 |
1360 |
1000 |
E27 |
|
|
Рис. 5, б |
Б 230-240-150* |
235 |
150 |
2065 |
1000 |
B22d |
|
Б 230-240-150* |
235 |
150 |
2065 |
1000 |
E27 |
|
|
Рис. 5, в |
Б 230-240-40-5 |
235 |
40 |
400 |
1000 |
E27 |
|
Б 230-240-40-5 |
235 |
40 |
400 |
1000 |
B22d* |
|
|
Рис. 5, а |
Б 230-240-60-1 |
235 |
60 |
710 |
1000 |
B22d |
|
Б 230-240-60-1 |
235 |
60 |
710 |
1000 |
E27 |
|
|
Б 230-240-60-7 |
235 |
60 |
710 |
1000 |
E27 |
|
|
Б 230-240-60-7 |
235 |
60 |
710 |
1000 |
B22d |
|
|
Б 230-240-75-1 |
235 |
75 |
940 |
1000 |
B22d* |
|
|
Б 230-240-75-1 |
235 |
75 |
940 |
1000 |
E27 |
|
|
Рис. 5, б |
Г 230-240-200-1 |
235 |
200 |
2910 |
1000 |
E27 |
|
Г 230-240-200-1 |
235 |
200 |
2910 |
1000 |
B22d* |
|
|
Рис. 5, а |
РН 230-240-100 |
235 |
100 |
1200 |
1000 |
B22d* |
|
РН 230-240-100 |
235 |
100 |
1200 |
1000 |
E27 |
|
|
Примечание. * — исполнение по заказу. |
2.2.2. Лампы общего назначения низковольтные
Лампы предназначаются для освещения в шахтах, электростанциях, трамваях, судах и т.д.
|
Рисунок |
Тип лампы |
Напряжение, В |
Мощность, Вт |
Световой поток, лм |
Срок службы, ч |
Тип цоколя |
|
Рис. 5, г |
Б 125-135-100 |
130 |
100 |
1540 |
1000 |
E27 |
|
Рис. 5, д |
Г 125-135-200 |
130 |
200 |
3350 |
1000 |
E27 |
|
Рис. 5, г |
РН 125-135-60* |
130 |
60 |
E27 |
||
|
Примечание. * — исполнение по заказу. |
2.2.3. Лампы общего назначения в декоративной колбе
Лампы предназначаются для освещения и декоративной подсветки помещений. Д — декоративная колба. С — свечеобразная. МТ — матированная. В — витая. З — зеркальная.
|
Рисунок |
Тип лампы |
Напряжение, В |
Мощность, Вт |
Световой поток, лм |
Срок службы, ч |
Тип цоколя |
|
Рис. 5, е |
ДВ 235-245-40 |
240 |
40 |
395 |
1000 |
E14 |
|
ДВ 235-245-60 |
240 |
60 |
670 |
1000 |
E14 |
|
|
Рис. 5, ж |
ДС 215-225-15-1 |
220 |
15 |
90 |
1000 |
E14 |
|
Рис. 5, р |
ДС 235-245-40-1* |
240 |
40 |
395 |
1000 |
E14 |
|
ДС 235-245-60-1 |
240 |
60 |
670 |
1000 |
E14 |
|
|
Рис. 5, ж |
ДСМТ 215-225-15-1 |
220 |
15 |
80 |
1000 |
E14 |
|
ДСМТ 220-230-15-1 |
225 |
15 |
80 |
1000 |
E14 |
|
|
Рис. 5, з |
РН 220-230-30* |
225 |
30 |
240 |
1000 |
E14 |
|
РНЗ 220-230-30 |
225 |
30 |
180 |
1000 |
E14 |
|
|
Примечание. * — исполнение по заказу. |
2.2.4. Лампы для светильников местного освещения
Лампы предназначены для освещения рабочих мест в производственных помещениях, помещений с повышенной влажностью (погребов, гаражей, строительных площадок и т.д.) МО — местного освещения.
Возможна замена цоколя на B22d/25.
|
Рисунок |
Тип лампы |
Напряжение, В |
Мощность, Вт |
Световой поток, лм |
Срок службы, час |
Тип цоколя |
|
Рис. 5, и |
МО 12-25 |
12 |
25 |
380 |
1000 |
E27 |
|
МО 12-25-1 |
12 |
25 |
380 |
1000 |
E27 |
|
|
МО 12-40 |
12 |
40 |
620 |
1000 |
E27 |
|
|
МО 12-40-1 |
12 |
40 |
620 |
1000 |
E27 |
|
|
МО 24-40 |
24 |
40 |
580 |
1000 |
E27 |
|
|
Рис. 5, к |
МО 24-40-1 |
24 |
40 |
580 |
1000 |
E27 |
|
Рис. 5, и |
МО 24-60 |
24 |
60 |
980 |
1000 |
E27 |
|
Рис. 5, к |
МО 24-60-1 |
24 |
60 |
980 |
1000 |
E27 |
|
Рис. 5, и |
МО 36-25 |
36 |
25 |
300 |
1000 |
E27 |
|
МО 36-25-1 |
36 |
25 |
300 |
1000 |
E27 |
|
|
МО 36-40 |
36 |
40 |
580 |
1000 |
E27 |
|
|
МО 36-40-2 |
36 |
40 |
580 |
1000 |
E27 |
|
|
МО 36-60 |
36 |
60 |
950 |
1000 |
E27 |
|
|
МО 36-60-1 |
36 |
60 |
950 |
1000 |
E27 |
2.2.5. Лампы для швейных машин и холодильников
Лампы предназначены для освещения швейных машин, холодильников и других приборов на напряжение 220 В.
РН — различного назначения. Лампы модификации -2, -3 обладают повышенной стойкостью к воздействию вибраций и ударов.
|
Рисунок |
Тип лампы |
Напряжение, В |
Мощность, Вт |
Световой поток, лм |
Срок службы, ч |
Тип цоколя |
|
Рис. 5, л |
РН 215-225-15-1 |
220 |
15 |
90 |
1000 |
B15d |
|
РН 215-225-15-1 |
220 |
15 |
90 |
1000 |
E14 |
|
|
РН 215-225-15-2 |
220 |
15 |
90 |
1000 |
B15d |
|
|
РН 215-225-15-2 |
220 |
15 |
90 |
1000 |
E14 |
|
|
РН 215-225-15-3 |
220 |
15 |
90 |
1000 |
B15d |
|
|
РН 215-225-15-3 |
220 |
15 |
90 |
1000 |
E14 |
|
|
РН 235-245-15-2 |
240 |
15 |
90 |
1000 |
B15d |
|
|
РН 235-245-15-2 |
240 |
15 |
90 |
1000 |
E14 |
2.2.6. Лампы в цилиндрических колбах
Лампы предназначены для освещения в пультах управления и сигнализации, различных устройствах и приборах, а также для освещения жилых помещений.
Ц — цилиндрические колбы.
|
Рисунок |
Тип лампы |
Напряжение, В |
Мощность, Вт |
Световой поток, лм |
Срок службы, ч |
Тип цоколя |
|
Рис. 5, м |
Ц 110-4 |
110 |
4 |
10 |
1000 |
E14 |
|
Ц 110-4 |
110 |
4 |
10 |
1000 |
B15s |
|
|
Ц 110-4 |
110 |
4 |
10 |
1000 |
B15d |
|
|
Ц 125-135-15 |
130 |
15 |
105 |
1000 |
B15d |
|
|
Ц 125-135-15 |
130 |
15 |
105 |
1000 |
B15s |
|
|
Ц 125-135-15 |
130 |
15 |
105 |
1000 |
E14 |
|
|
Рис. 5, н |
Ц 125-135-15-1 |
130 |
15 |
105 |
1000 |
B22d |
|
Ц 125-135-15-1 |
130 |
15 |
105 |
1000 |
E 27 |
|
|
Рис. 5, о |
Ц 220-230-15 |
225 |
15 |
90 |
1000 |
B15d |
|
Ц 220-230-15 |
225 |
15 |
90 |
1000 |
E14 |
|
|
Рис. 5, н |
Ц 220-230-15-1 |
225 |
15 |
90 |
1000 |
E27 |
|
Ц 220-230-15-1 |
225 |
15 |
90 |
1000 |
B22d |
|
|
Рис. 5, о |
Ц 220-230-25 |
225 |
25 |
190 |
1000 |
E14 |
|
Ц 220-230-25 |
225 |
25 |
190 |
1000 |
B15d |
|
|
Рис. 5, н |
Ц 220-230-25-1 |
225 |
25 |
190 |
1000 |
B22d |
|
Ц 220-230-25-1 |
225 |
25 |
190 |
1000 |
E27 |
|
|
Рис. 5, о |
Ц 235-245-10 |
240 |
10 |
52 |
1000 |
B15d |
|
Ц 235-245-10 |
240 |
10 |
52 |
1000 |
E14 |
|
|
Ц 235-245-10-1 |
240 |
10 |
52 |
1000 |
B22d |
|
|
Ц 235-245-10-1 |
240 |
10 |
52 |
1000 |
E27 |
|
|
Рис. 5, п |
Ц 60-10 |
60 |
10 |
65 |
1100 |
B15d |
|
Ц 60-10 |
60 |
10 |
65 |
1100 |
E14 |
Рис. 5. Форма и размер ламп накаливания Томского электролампового завода
