Правильная установка розеток

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

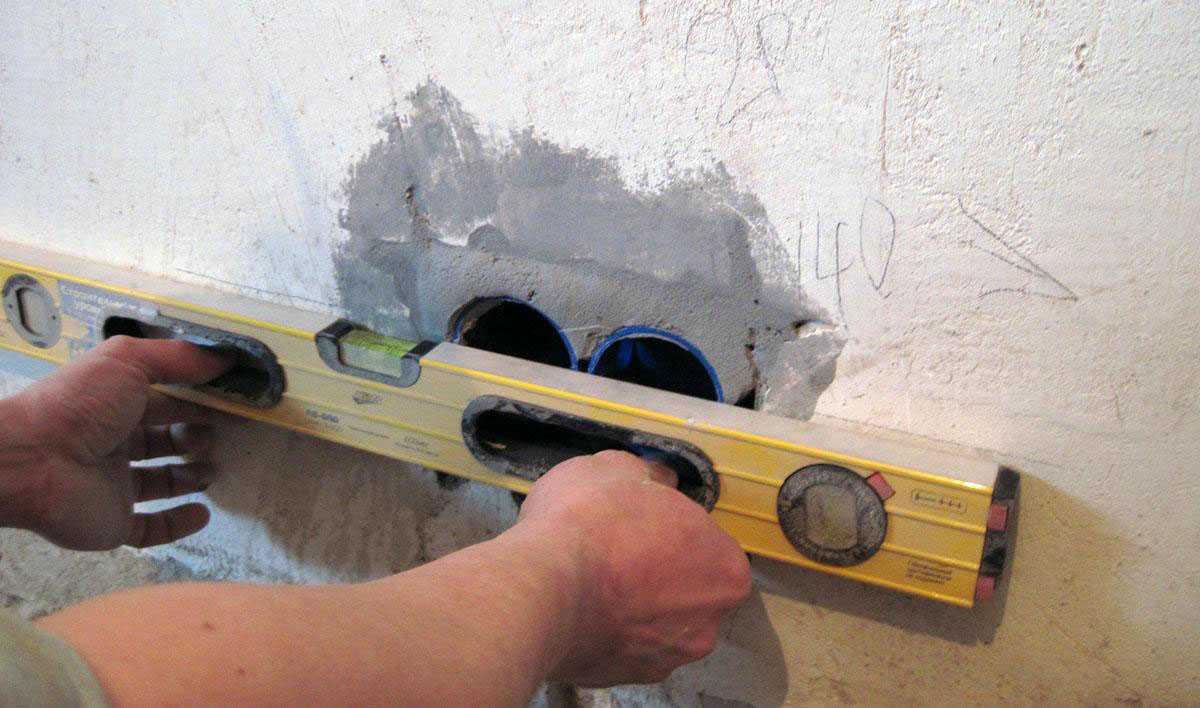

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Нижний кабельный ввод

Какой выключатель для света ни выберете, — для открытой или скрытой установки – открытый влагозащищенный одноклавишный выключатель для света долговечен при защите, если организовать защиту, монтаж коробки, провести кабель.

Подключение электрического кабеля:

  • «нуль» кабеля проходит через автоматическую электрическую герметичную коробку и контроллер с высокой степенью защиты;
  • при монтаже на контроллер, нагрузка на влагозащищенный белый кабель сохранится;
  • влагозащищенную коробку используйте для других точек;
  • просчитайте правильную нагрузку на влагозащищенный кабель и контроллер;
  • оптимален водонепроницаемый наружный кабель ВВГ для влагозащищенного одноклавишного накладного или встраиваемого выключателя, что оснащен высокой степенью защиты от воздействия случайной влаги;
  • от влагозащищенной открытой наружной коробки до светильника используйте 3-фазный белый кабель, а от коробки контроллера до накладного или встраиваемого выключателя – 2-фазный.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Заземляющий контакт

Перед многими покупателями электроустановочных изделий встает выбор: какую розетку купить – с заземляющим контактом или без? Защитное заземление предназначено для отключения электроприбора при выходе из строя его изоляции, например, при замыкании любого провода внутри стиральной машины на ее металлический корпус. Корпус машинки в этом случае может оказаться под опасным напряжением. Вся новая электрическая разводка выполняется по трёхпроводной схеме, да и многие старые сети тоже. Розетка наружная с заземлением ненамного дороже, а уровень защиты существенно выше. К тому же ее механизм имеет большую глубину и надёжнее удерживает вилку.

Виды розеток

В зависимости от поставленных задач наружные розетки бывают различных типов:

  1. С заземляющим контуром и без него. Предпочтительнее устанавливать, конечно же, розетки с заземлением, т.к. они более универсальные;
  2. С защитными от брызг шторками и герметичным подводом кабеля. Для обеспечения защиты от влаги по стандартам IP44, IP55;
  3. Одинарные, двойные, тройные. В одном блоке может быть несколько механизмов;
  4. Пластиковый или керамический механизм. Предпочтительнее – качественный пластиковый механизм розетки, т.к. он более износостоек, не крошится, не ломается и не разбивается при монтаже и эксплуатации

Правила размещения устройств

Любая розетка, если установить ее в постоянно заливаемом водой месте, может со временем испортиться. Даже влагозащищенные устройства под ливнем способны пострадать, поэтому лучше все-таки ставить их под навесами. Например, если электророзетка устанавливается на столбиках, на них предварительно монтируются металлические «козырьки».

Еще один способ защитить прибор — устанавливать его в специальных боксах, щитках. Высота расположения не должна позволять проникать воде от таяния снега, от потоков во время дождя

Еще одно важное правило — входной кабель в розетку делать снизу, чтобы уменьшить риск попадания влаги в проем. Также следует оценить способность поверхности, где будет расположена розетка, к возгоранию — она должна быть минимальной

Параметры проводки

Причиной короткого замыкания в уличной электророзетке могут стать неправильно смонтированные провода. Нельзя допускать наличия спаек, скруток, все кабели должны быть крепкими и цельными. Если спаивание проводов необходимо, следует применять специальные муфты. Когда слой изоляции тонкий, сверху на кабели следует надевать кабель-канал, гофротрубу, рукава.

Подключение розетки

Процесс установки будет отличен от монтажа домашних устройств. Обязательно нужно купить УЗО — устройство защитного отключения, которое уменьшит опасность пожара, удара током. При повреждении электророзетки УЗО отключит питание. Процесс установки следующий:

  1. Определить место входа проводов на столбе, стене.
  2. Закрепить устройство, подключить провода согласно схеме (фаза, ноль, заземление).
  3. Прикрепить панель к коробке.

Лучше всего к уличным электророзеткам подтягивать подземные кабели с надежными изоляционными материалами. Автомат должен быть рассчитан на 220–240 вольт. Все приборы, включаемые в розетки, нужно сразу же выключать после завершения работы.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Как избежать трудностей при установке

Монтаж бытовой электроарматуры у многих ассоциируется с проблемами и большим количеством нюансов. Особенно у тех, кому предстоит заниматься этим вопросом впервые.

Установка приборов в стандартные стены

Сделать посадочные отверстия в обычных стенах непросто. Для этого нужно воспользоваться перфоратором (ударной дрелью) и коронкой с напайками из твердых сплавов. Диаметр отверстия не должен превышать 5 сантиметров. В противном случае могут возникнуть трудности с закреплением пластикового подрозетника.

Штроба соединяет распределительную коробку и посадочное отверстие. Для фиксирования в ней электрического кабеля используется специальное клеевое вещество – алебастр. Сечение проводов для розеток – 2,5 квадрата и больше, для выключателей – от 1,5 квадратов.

Для того чтобы соединить провода из различных металлов, понадобятся клеммы. Скрутка приведет к быстрому окислению металла, в результате чего по проводам перестанет проходить ток.

Подрозетник следует надежно закрепить, все пустоты между стеной и подрозетником должны быть устранены.

Установка бытовой электроарматуры производится после окончания отделочных работ.

Как установить розетки в перекрытия из гипсокартона

Процессы монтажа розеток в гипсокартон и в твердые стены схожи. Отличие заключается только в подрозетниках.

Подрозетники для гипсокартона снабжены особыми лапками. Они позволяют расклинить подрозетник в подготовленном отверстии.

Выемка для подрозетника должна четко соответствовать размеру коробочки. В противном случае конструкция будет плохо держаться и довольно быстро выпадет из стены.

Установка розеток снаружи

Этот способ монтажа применяется наряду со скрытой установкой. У такой электроарматуры несколько иная конструкция: на корпусе или внутри него предусмотрены места для креплений, а для фиксации на стене используют дюбеля или саморезы.

Во всем остальном процесс подключения схож с процессом внутренней установки.

Завершающий этап установки бытовой электроарматуры

Для установки бытовой электроарматуры применяются специальные зажимы, которые имеются во всех приборах. Альтернативный вариант – воспользоваться саморезами, включенными в комплектацию подрозетника.

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

  • не рядом с плитой, отопительными приборами;
  • не вблизи прямых источников воды;
  • на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

  • фаза — красный (реже черный, коричневый);
  • ноль — сине-белый или голубой;
  • заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Розетки наружной установки

Часто возникает необходимость установки выключателей или розеток в деревянных домах, помещениях с повышенной влажностью, производственных цехах, складских и подсобных строениях со стенами из металлических листов или на столбах освещения. Использовать для этого электрическую фурнитуру, применяемую для монтажа в установочные коробки, не удастся из-за открытого способа прокладки питающих кабелей.

В таких случаях необходимы накладные розетки и выключатели. Ассортимент электроустановочных изделий, применяемых для накладного монтажа, включает в себя:

— силовые розетки;

— телевизионные розетки под коаксиальный кабель;

— розетки телефонные и компьютерные;

— одно и двухклавишные выключатели.

Силовые розетки доступны в одинарном исполнении, розетка накладная двойная, тройная или четверная, в том числе с заземляющими контактами.

Также как и встраиваемые, накладные электроустановочные изделия классифицируются по степени защиты по стандарту IEC 60529. Исполнение выключателя или розетки указывается на корпусе и выбирается исходя из конкретных условий эксплуатации. В электрической фурнитуре повышенной степени защиты используются подпружиненные крышки и специальные шторки, предохраняющие механизм от попадания в него влаги и посторонних предметов.

На сегодняшний день признанными лидерами на рынке электротехнической продукции, используемой для накладного монтажа, являются розетки и выключатели серий Legrand Quteo, Schneider Electric Blanca и Bironi Lizetta.

Электрическая фурнитура линейки Legrand Quteo отличается изяществом, компактностью и надежностью. Корпус изделий изготавливается из полипропилена высокой прочности и крепится к механизму посредством длинного винта. Особенностью одноклавишных выключателей серии является

возможность подключения индикаторной светодиодной подсветки. В зависимости от степени защиты выключателя на клавише имеются полупрозрачные окошки в виде трех точек для стандартных изделий, буквы «i» или пиктограммы «звонок» для влагозащищенных.

Выключатели и накладные розетки Legrand могут использоваться для многопостовой установки, в том числе в специальных установочных блоках, рассчитанных на четыре или шесть электроустановочных изделия с классом защиты IP20. Благодаря тому, что блок состоит из основания, имеющего запатентованные защелки, надежно фиксирующие суппорты розеток или выключателей, специальных органайзеров, в которых крепится кабель, монтаж группы не вызывает затруднений. Кроме того, в таком боксе имеются встроенные перегородки, разделяющие силовые и информационные установочные изделия друг от друга. Корпуса изготавливаются белыми, цвета слоновой кости или имитирующими текстуру дерева.

Выключатели ирозетки накладные Шнайдер представляют собой электротехнические изделия, в которых сочетаются доступная стоимость, высочайшее качество материалов и современный дизайн. Весь ассортимент линейки доступен в шести цветовых исполнениях. Кроме лицевых панелей из ударопрочного пластика белого цвета или оттенков слоновой кости, наружные установочные изделия могут быть окрашены в алюминиевые, титановые или антрацитовые тона. Для установки в деревянных домах и коттеджах производятся выключатели и розетки окраски под «ясень», выполненной по технологии наложения износоустойчивой декоративной пленки. Благодаря тому, что в комплектацию электрофурнитуры серии Schneider Electric Blanca входят изолирующая или монтажная пластина установка накладной розетки или выключателя возможна как в помещениях с деревянными, так и бетонными или другими стенами.

Если потребителю нужен выключатель или розетка накладная, стилизованная под старинные электроустановочные изделия, используемые в конце XIX или начале XX столетия, без серии Bironi Lizetta не обойтись. Корпуса и лицевые панели линейки изготовлены из высококачественных керамических композитных смесей, благодаря чему помещения приобретают аристократический лоск. Богатство цветовой и текстурной палитры позволяют подобрать электрическую фурнитуру к любому интерьеру. Благодаря тому, что в ассортимент серии входят декоративные рамки, появилась возможность выполнения многопостовой установки.

Закрепление розетки в подрозетнике

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Кол-во блоков: 18 | Общее кол-во символов: 30310
Количество использованных доноров: 6
Информация по каждому донору:

  1. https://220v.guru/elementy-elektriki/vyklyuchateli/blok-vyklyuchateley-s-rozetkoy-v-odnom-korpuse-ustroystvo-i-podklyuchenie.html: использовано 2 блоков из 5, кол-во символов 3543 (12%)
  2. https://YaElectrik.ru/elektroprovodka/rozetka-s-vyklyuchatelem-v-odnom-korpuse: использовано 5 блоков из 9, кол-во символов 5707 (19%)
  3. https://slarkenergy.ru/provodka/rozetki/s-vyklyuchatelyami.html: использовано 2 блоков из 8, кол-во символов 3164 (10%)
  4. https://elektro.guru/elektrika-v-kvartire/rozetki-i-vyklyuchateli/rozetka-i-vyklyuchatel-v-odnom-korpuse-kak-podklyuchit.html: использовано 1 блоков из 5, кол-во символов 2322 (8%)
  5. http://remoo.ru/elektrika/rozetka-s-vyklyuchatelem-v-odnom-korpuse: использовано 2 блоков из 4, кол-во символов 12576 (41%)
  6. https://housetronic.ru/electro/rozetka-s-vyklyuchatelyami.html: использовано 4 блоков из 7, кол-во символов 2998 (10%)

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Выключатели: характеристики, типы, виды

— IP20. Начальный уровень защиты. Выключатели этого типа допустимо использовать лишь в сухих помещениях со слабой запыленностью. Оболочка защищает лишь от прямого контакта пальцев пользователя с оголенными частями механизма. Первая цифра 2 — защита от проникновения механических частиц диаметром свыше 12,5 мм. Вторая цифра 0 — полное отсутствие защиты от негативного воздействия влаги. — IP21. Базовый уровень защиты. Выключатели этого типа допустимо использовать в помещениях со слабой запыленностью, возможна работа во влажной среде. Оболочка защищает от вертикально падающих капель воды и прямого контакта пальцев пользователя с оголенными частями механизма. Первая цифра 2 — защита электроконтактной группы от проникновения механических частиц диаметром свыше 12,5 мм. Вторая цифра 1 — начальная защита от негативного воздействия влаги. Оболочка выдерживает лишь вертикально падающие капли воды.

— IP22. Улучшенный уровень базовой защиты. Выключатели подходят для работы в помещениях со слабой запыленностью, возможна эксплуатация во влажной среде. Оболочка защищает от падающих под углом 15˚ капель воды, а также от контакта пальцев с оголенными элементами механизма. Первая цифра 2 — наличие защиты от проникновения под корпус механических частиц диаметром свыше 12,5 мм. Вторая цифра 2 — улучшенная базовая защита от влажной среды. Корпус выключателя стойко переносит падающие под углом 15˚ капли воды.

— IP31. Средний уровень защиты. Эта категория выключател…ей рассчитана на работу в помещениях с низкой запыленностью, возможна эксплуатация вблизи водопроводной точки. Защитная оболочка изолирует электроконтактную группу от прямого воздействия инструментом (отвертка, щипцы и пр), а также от вертикально падающих капель воды. Первая цифра 3 — защита от проникновения под корпус частиц диаметром свыше 2,5 мм. Вторая цифра 1 — защита от воздействия вертикально падающих капель воды.

— IP40. Защита среднего уровня, но только в полностью сухих помещениях. Выключатели стойко переносят атмосферу невысокой запыленности. Оболочка защищает механизм выключателя от контакта с тонким инструментом (шило, заколка и пр). Защита от негативного воздействия влаги полностью отсутствует. Первая цифра 4 — защита от попадания под корпус частиц диаметром свыше 1 мм. Вторая цифра 0 — полное отсутствие защиты от воздействия влаги.

— IP44. Защита на уровне выше среднего. Защитная оболочка позволяет выключателям уверенно работать в помещениях с повышенным уровнем влажности. Корпус электрофурнитуры предотвращает контакт с тонким инструментом диаметром свыше 1 мм. Оболочка устойчива перед падающими под любым углом каплями воды.

— IP54. Класс защиты для уличных выключателей. Оболочка частично предотвращает попадание под корпус мелкой пыли. Герметичности оболочки хватает для изоляции электроконтактной группы от непродолжительного дождя. Выключатели с подобным классом защиты рекомендуется устанавливать под уличным навесом. Первая цифра 5 — корпус частично изолирует механизм выключателя от проникновения мелкой пыли. Засоры в виде пыли могут попадать под корпус, но в незначительном количестве. Вторая цифра 4 — оболочка обеспечивает защиту от кратковременного дождя. Корпус устойчив к падающим с разных сторон каплям воды.

— IP55. Защитная оболочка предполагает размещение выключателей на улице. Герметичности корпуса хватает для частичной изоляции электроконтактной группы от мелкой пыли. Корпус выключателя легко выдерживает работу под кратковременным проливным дождем. Данный класс защиты позволяет уличное размещение выключателей без навеса. Первая цифра 5 — защитная оболочка изолирует электроконтактную группу от мелкой пыли. При этом под корпус может попадать пыль, но ее количества будет недостаточным для нарушения работы выключателя. Вторая цифра 5 — герметичности корпуса достаточно для работы выключателя под кратковременным проливным дождем. Фурнитура стойко переносит работу под струей воды.

— IK01. Кнопки выключателя способны выдерживать лишь легкое тактильное воздействие. Стандарт защиты IK01 допускает регулярную механическую нагрузку с усилием не выше 0,15 Дж. Данная механическая нагрузка эквивалентна падению на клавиши выключателя груза 200 г с высоты 7,5 см. Класс защиты IK01 является базовым для кнопок и выключателей бытового назначения.

— IK04. Выключатели способны выдерживать среднюю по силе воздействия механическую нагрузку. IK04 предусматривает защиту кнопок от регулярной нагрузки, равной 0,5 Дж, что эквивалентно воздействию груза 200 г с высоты 25 см. Выключатели этого типа можно устанавливать в проходных местах.

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки.
После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

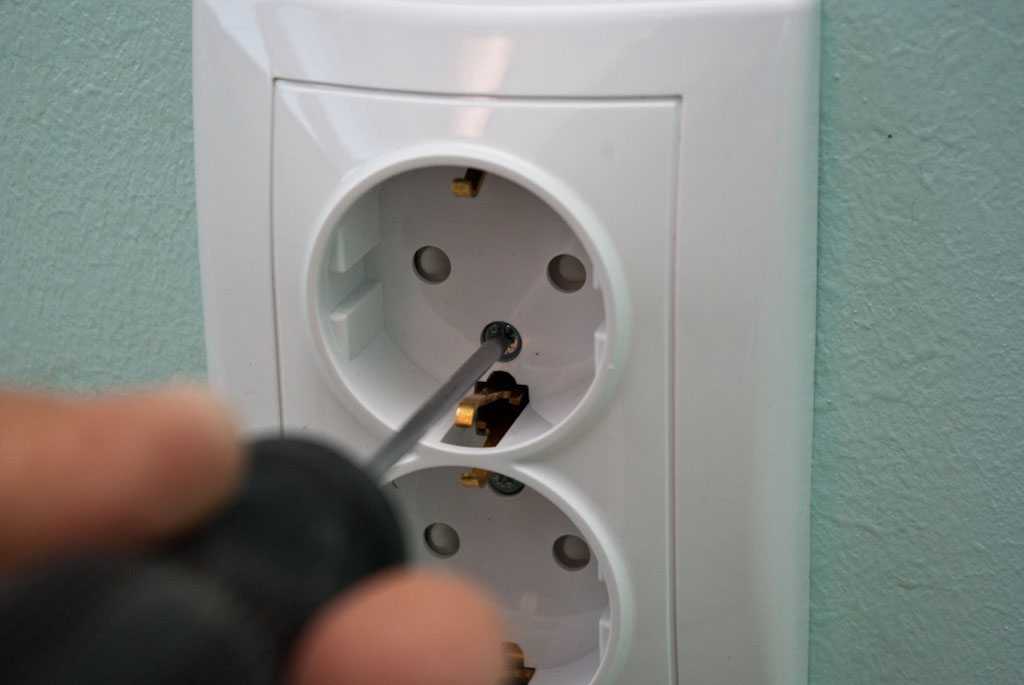

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.
