Правила монтажа фонарных столбов и металлических опор для освещения

Этапы установки опор линий электропередачи

Еще на этапе подготовительных работ, производится прокладка трассы ЛЭП: очистка трассы, выравнивание земли и другие работы.

Разметка трассы производятся строго в соответствии с проектом. При разметке, отмечаются места установки опор, а также их развозка по местам установки. В зависимости от конструкции опор они могут поставляться в разобранном или собранном виде. Разобранные опоры собираются рядом с местом установки. На собранную опору навешиваются нужные траверсы и другое линейное оборудование.

Перед сборкой опор или параллельно со сборкой, копаются котлованы или ямы для установки опор. Конструкция котлованов и размеры ям, также, прописаны, в проекте. Для магистральных ЛЭП и ВЛИ котлованы и ямы не копаются вручную. Для этого используются буровые установки.

Металлические опоры ставятся на заранее сделанные фундаменты из бетона. Деревянные опоры и железобетонные опоры для ЛЭП 0,4-6 кВ устанавливаются без фундамента. Для укрепления устойчивости опоры на конец опоры в земле ставится поперечная консоль (правда не всегда). Для ЛЭП 6-10 кВ устанавливаются без фундамента, но с поверхностной заливкой опоры бетоном. Опоры ЛЭП 35-500 кВ устанавливаются с крышкой на торце опоры вкопанном в землю (для усиления опоры) и заливкой опоры в грунте и основания опоры бетоном. Исключения могут составить опорные фермы в виде буквы «П».

а-Промежуточная опора; b- анкерна опора с подкосом, ставят на углах поворота ЛЭП от 20 до 90 градусов. 10Опора, 5-подкос (подопора)

Обычная конструкция ямы для деревянной и бетонной опоры ЛЭП до 1 кВ имеют цилиндрическую форму, глубиной 1100-1500 мм и диаметром на 100 мм шире размеров опоры. Делаются такие ямы при помощи буровых установок.

Примечание: В стесненных условиях, а также при малых объемах, яму под опору можно вырыть вручную. Профиль ямы должен быть не цилиндрическим, а ступенчатым.

Установка опор краном и трактором

Установка опор с помощью крана и трактора имеет два варианта:

• Установка стационарным краном и трактором;
• Установка трактором и краном на колесной базе.

Установка стационарным краном и трактором

• Опора укладывается по оси ВЛ. Тяговые тросы крепятся к низу и верху опоры;
• Нижний трос крепится к лебедке трактора. Кран стоит у котлована и им опора поднимается над землей. При этом лебедкой трактора удерживается низ опоры. В таком «подвешенном виде» опору опускают в котлован;
• Нижний трос открепляется от лебедки трактора. Теперь к лебедке крепится верхний трос, который начинает натягиваться;
• Когда ослабнет трос крана, его открепляют, а опору удерживает трактор и две боковые лебедки временными расчалками.

Установка трактором и краном на колесной базе

При такой установке все происходит немного по-другому. Трактор ставят поперек трассы, в метре от котлована. Опора укладывается вдоль трассы на расстоянии 1500-2000 мм от края котлована. Краном опора подминается, а трактором удерживается. Поднимая опору, её край устанавливается в котлован. Трактор усиливает натяжение опоры, при этом ослабевает трос крана. Когда вся нагрузка перейдет на трактор, кран отсоединяют и отводят на безопасное расстояние. Окончательный подъем опоры производится трактором.

Ремонт наружного освещения

Система наружного освещения, как и любая энергоустановка, нуждается в проведении периодического осмотра и текущего ремонта. Соблюдение этих правил поможет продлить срок службы светильников и минимизировать вероятность выхода из строя оборудования.

Однако если возникла такая ситуация, то необходимо определить её причину и действовать согласно алгоритму.

• Проверьте наличие напряжения в сети.
• При наличии напряжение возможен выход из строя или перегорание лампы светильника. Замена старой лампы на новую проводится по четко определенной технологии:

  • отключите в щите управления автомат питающий линию;

  • дождитесь, когда лампа остынет, открутите её;

  • проведите осмотр лампы. При наличии видимых следов перегорания или поломки замените ее на новую.

  • проверьте её работоспособность путем подачи напряжения.

  • если лампа не загорелась, отключите питание. Вновь открутите лампу, извлеките цоколь. Зачистите его контактные соединения, проверьте плотность их примыкания. Соберите схему и подайте напряжение.





















• При отсутствии напряжения в линии и срабатывания автомата защиты в момент включения линии возможно наличие короткого замыкания в светильнике.

Для определения места пробоя при отключенном напряжении открывается распределительная коробка. В месте соединения кабельных линий отсоединяется фазный провод, идущий от коробки до светильника. Затем с ЩУ подается напряжение в линию, если автомат не сработал – замыкание в данном светильнике или на участке « распределительная коробка – цоколь». Если автомат сработал – замыкание в кабельной линии «ЩУ – распределительная коробка». Таким образом, проверяется каждый светильник.

Для ликвидации места замыкания в светильнике разбирается его конструкция и проводится осмотр лампы, цоколя, патрона и его контактной группы, а также кабельной линии. Неисправная аппаратура заменяется на аналогичную ему по техническим характеристикам.

Требования к линии электропередач до 1 кВ

В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов.

Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор.
Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор

Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров.
Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора

Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права.
Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

Виды опор

Все металлические опоры в зависимости от целей их использования разделяются на четыре вида:

1. Силовые
2. Несиловые
3. Декоративные
4. Высокомачтовые

Силовые

Силовые опоры применяются для подвески электрического кабеля и приборов, освещающих магистрали, улицы, предприятия и другие объекты. Конструкции изготавливают из высокопрочной стали, способной выдержать нагрузку до 300 кг. Их внешняя сторона обрабатывается цинком во избежание коррозии, что продлевает срок их службы до 30 лет и более.

Несиловые

Несиловые опоры используются для размещения осветительных приборов. Электрический кабель к ним подводится из земли и далее проходит внутри опорного элемента. Изготавливаются из стали, алюминия и реже из чугуна. Наибольшее распространение получили стальные изделия, которые обрабатываются снаружи цинком и лакокрасочным составом.

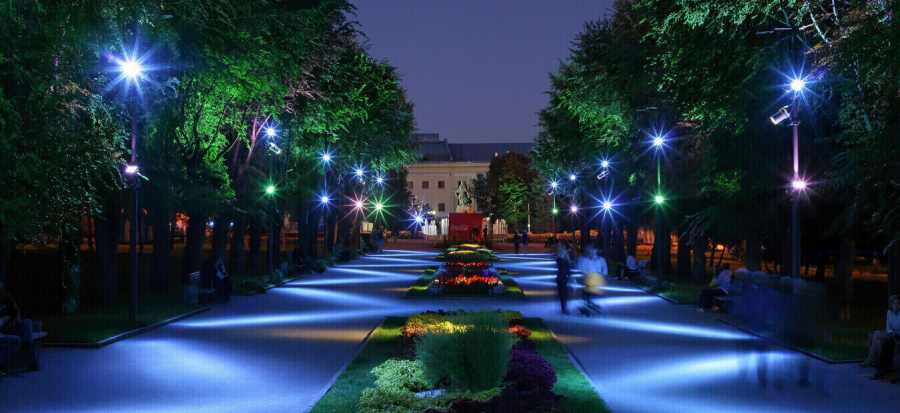

Декоративные опоры освещения

Декоративные

Наиболее привлекательными являются декоративные опоры, которые помимо задач освещения, выполняют эстетические функции, подчеркивая оригинальность архитектуры.

Высокомачтовые

Высокомачтовые конструкции за последние годы получили широкое распространение благодаря возможности размещения группы светильников или прожекторов на большой высоте. Производятся из отдельных секций конического или гранёного типа, которые постепенно сужаются от основания опоры к верхней точке. Их высота достигает до 50 метров. Характеристики металлических опор освещения

Наименование	Высота, мм	Диаметр нижней части опоры, мм	Диаметр верхней части опоры, мм	Вес, кг
Фланцевые опоры	5000-6000 мм	108 мм	133 мм	90 кг
Консольные опоры	5000-6000 мм	130 мм	159 мм	от 50 кг

Принцип освещения

Несмотря на различия типов приборов, существует несколько основных принципов организации осветительного процесса:

Правильное проектирование

Важно грамотно спроектировать систему на выбранном участке, объекте, а для этого следует изначально серьезно подойти к вопросам о размещении приборов, типе устройства, стоимости светильников и установочных работ, точно знать объект, который в будущем будет освещаться: элемент фасада, все здание целиком, ландшафт, коттедж.
Стиль. Немаловажным фактором является эстетика размещенного оборудования

Приборы освещения должны правильно вписываться в дизайн здания, создавать стильную композицию, а не противоречить стилю архитектуры строения.
Грамотное совмещение видов освещения.
Безопасность. Это главный принцип при проведении работ с прокладыванием кабелей и использованием электрооборудования.

В зависимости от высоты мачты осуществляется предназначение оборудования. Выделяют две основные группы: с мобильной короной (с применением лебедки), со стационарной короной (применяются лестница или автоматический гидроподъемник). Мачта со стационарной короной характеризуется способностью конструкции устанавливать множество светильников одновременно.

Качественное уличное освещение

Маркировка опор освещения

Маркировка опор освещения содержит в себе информацию об основных характеристиках металлоконструкции. При помощи системы условных обозначений указывается тип опоры, форма сечения и высота ствола, способ установки, максимальную боковую нагрузку, размер верхнего диаметра конструкции. Индексом Л обозначают наличие лючка, буквами ц, цл, лк — варианты покрытия (цинковое, комбинированное, лакокрасочное соответственно).

Пример маркировки и ее расшифровка:

HK-ЗФ-60-ц. Так обозначаются опоры несиловые круглоконического типа, высотой З м, с фланцевым соединением. Диаметр верхнего конца конструкции 60 мм, противокоррозионное покрытие — горячая оцинковка.

Организация и порядок выполнения работ

На первый взгляд может показаться, что работы по установке столбов с фонарями не требуют больших усилий. У многих создается впечатление, что достаточно применить кран, поднять им опоры и закрепить их в заранее проделанных скважинах, но на практике ситуация выглядит иначе.

Существует масса норм и технологических карт, по которым выполняется монтаж опор.

Использование технологической карты

Самая распространенная технологическая карта предназначена для установки и демонтажа опор и других подобных конструкций с помощью краново-буровой машины «BOSCHUNG DELPHI S-111».

С помощью бурильной установки проделывается скважина, после чего туда фиксируется столб. При демонтаже опоры из земли применяется аналогичная техника.

Если технологическая карта адаптирована к отдельной строительной площадке, следует определить объем работ, провести расчеты и составить приблизительный график. С помощью карты можно организовать автоматизированное рабочее место для специалистов, которые будут участвовать в строительном процессе.

Монтаж опор

Перед тем как приступить к монтажу опор освещения, нужно реализовать несколько подготовительных действий:

1. С учетом Правил о договорах подряда на проведение строительных работ подготавливаются нужные документы.
2. После этого происходит согласование графиков поставки исходного сырья и техники. На этом этапе учитывается последовательность монтажных работ, которые будут выполняться на строительной площадке.
3. Согласно СНиПу, необходимо предусмотреть все требования противопожарной безопасности.
4. На последнем этапе осуществляется разработка проекта и подготовка документации для инженеров и бригадиров.

В случае если подключение уличных светильников осуществляется на проезжей части или загородной автомобильной магистрали, нужно разработать проект по организации движения автомобилей. Перед монтажом фонарных столбов проводится геодезическая разбивка осей трассы.

В конце происходит составление акта со всеми сопутствующими документами и технологической картой.

Демонтаж опор освещения

Необходимость извлечения опоры уличного освещения возникает в случае повреждения конструкции или изменения технологической карты

Подобный процесс требует повышенного внимания и осторожности, а в его выполнении принимают участие специалисты. Изначально они проводят обследование линий напряжения, определяют состояние столбов и определяют план действий

Технология демонтажа определяется способом крепления столба освещения. Сегодня применяются такие варианты фиксации: сварка, крюки, специальные крепежные элементы. Порой удается осуществить демонтаж своими усилиями, но в основном приходится задействовать профессиональную технику. Но независимо от специфики крепления, работы по демонтажу столбов осуществляются на большой высоте и требуют особой ответственности.

Демонтаж проводится после отключения проводов и состоит из следующих этапов:

1. Предварительная оценка участка и состояния столбов.
2. Создание плана действий по демонтажу.
3. Задействование специальной техники и оборудования.
4. Снятие электрических проводов.
5. Демонтаж опоры и фундамента (если он имеется).
6. Установка нового столба или засыпка углубления.
7. Вывоз образованного в процессе демонтажа мусора на свалку.

Сборка опор освещения и прожекторных мачт

Металлические опоры уличного освещения и прожекторные мачты могут состоять из одной, двух или нескольких секций в зависимости от требуемой высоты. Максимальная длина секций (длина отправочных элементов) прожекторной мачты, как правило, составляет не более 12 м и обуславливается удобством их транспортировки на место сборки иустановки опоры освещения.
При сборке секций между собой возможно два варианта исполнения: фланцевое и телескопическое соединение. Сборка фланцевого соединения прожекторной мачты на месте монтажа как правило не вызывает вопросов, сборка же телескопического соединения требует определенных навыков и умения. Телескопическое соединение при установке опоры  будет надежным и эффективным если выполнится всего лишь только два условия:

• длина телескопического стыка должна быть равна номинальной  “+” или “-” допускаемое отклонение.  Допускаемое отклонение указывается в конструкторской документации и как правило составляет 10-12%  длины самого стыка;
• стягивание секций при монтаже  прожекторной мачты провести возрастающей нагрузкой с шагом, зависящим от диаметра соединяемых секций, до прекращения перемещения секций относительно друг друга.

Благодаря конусности стягиваемая нагрузка создает плотное соединение секций осветительной мачты, позволяющее передавать изгибающий момент без сдвига. Это соединение  сравнимо с болтовым соединением с контролируемым моментом затяжки.  Мы рекомендуем, чтобы стягиваемая нагрузка была не менее 10 тонн. Для контроля длины телескопического стыка прожекторной мачты  заводы изготовители, как правило, наносят метки в пределах которых с учетом допускаемого отклонения должно произойти заклинивание секций друг относительно друга при сборке на монтаже. Если такой метки нет, то монтажники наносят ее сами при  сборке опоры освещения в соответствии с инструкцией по сборке или монтажной схемой, которые разрабатывает завод-изготовитель и прилагает к отгрузочным документам.
Для облегчения сборки секций при установке осветительных столбов их оснащают специальными проушинами, которые используют для закрепления ручных талей или домкратов, создающих стягивающее усилие. При стягивании секций прожекторной мачты несколькими домкратами или талями необходимо следить за равномерностью приложения  нагрузки, чтобы избежать завалов и раннего заклинивания секций, которые трудно восстановить.
Если  проушин нет, то сборку можно выполнить с помощью лебедки, путем прокладки стягивающего троса внутри секций конструкции и закрепления к стягивающему ригелю и опорному фланцу.

В ходе сборки секций опоры или мачты освещения при монтаже должны быть выполнены следующие мероприятия:

• перед началом сборки необходимо проверить, чтобы поверхность в зоне телескопического стыка не имела грязи и каких либо неровностей;
• секции  прожекторной мачты на месте установки и монтажа поочередно укладывать на деревянные подкладки, предварительно выставленные в горизонтальном положении;
• стягивание секций производить в соответствии с  инструкцией по сборке данной опоры.

Порядок установки фланцевых опор освещения

В основе подобной технологии установки столбов лежит резьбовое крепление к железобетонному фундаменту металлического фланца, который приварен к нижней части столба. В большинстве случаев используют уже готовые монолитные бетонные блоки. К ним изначально приваривают резьбовые анкерные шпильки. Сами блоки устанавливают на заранее подготовленную песчано-гравийную подушку. После монтажа на фундамент опоры ее фланец фиксируют гайками.

Еще одна технология монтажа опор освещения – не с использованием готовых блоков, а с заполнением ямы бетонным раствором. В таком случае работы происходят в такой последовательности:

1. В месте расположения столба выкапывают яму соответствующих размеров, круглого или прямоугольного сечения.
2. Если грунт очень сыпучий или предполагается сделать фундамент с цокольной частью – устанавливают опалубку, которую армируют металлической рамой с приваренными анкерными болтами.
3. Далее яму заполняют бетонным раствором.
4. Когда смесь окончательно застынет и высохнет (около 2-5 суток) производят установку самой опоры.

Недостатки ЖБ опор

Стойки из железобетона не лишены и недостатков, к которым можно отнести:

• большой вес – изделие весит не менее 700 килограммов, что усложняет погрузочно-разгрузочные работы, транспортировку и монтаж опор;
• сложность демонтажа – требуется задействовать спецтехнику;
• дорогостоящую утилизацию отслуживших свой срок конструкций;
• невысокую сопротивляемость ударным нагрузкам – бетон растрескивается и крошится при случайных ударах стойки о бетон или металл в ходе транспортировки, опора может быть повреждена автотранспортом или снегоуборочной техникой;
• невыразительный внешний вид – изделия из бетона не отличаются эстетичностью, на шероховатой поверхности со временем оседают загрязнения.

ЖБ стойки для монтажа наружного освещения стали эффективной заменой недолговечных деревянных столбов. Но сегодня железобетонные изделия постепенно уступают место более практичным и эстетичным металлическим опорам, а также стойкам для уличных светильников, выполненным из композитных материалов.

Классификация

Классификация опор освещения делится на несколько категорий. Выбирая опору освещения стоит ориентироваться на следующие категории:

По назначению.

Уличные. Подсвечивают пешеходные дорожки и зоны рядом с ними.

Магистральные. Устанавливаются вдоль автомобильных дорог, мостов, трасс. Освещают проезжую зону.

Декоративные. Используются для освещения парков, садов, набережных, скверов и др. зданий и зон отдыха. Различаются многообразием стилей, формами, элементами. Отлично вписываются в окружающий ландшафт.

Специальные (мачтовые). Это конструкции для зон особого назначения, таких как стадионы, склады, аэропорты, баскетбольные поля, порты и др. объекты.

По высоте.

Выбирая опору освещения, стоит ориентироваться на объект, рядом с которым опора будет устанавливаться. Так, для жилого комплекса высота должна быть в пределах 3-6 метров, тогда как для проезжей части этот показатель равен 9-12 метрам.

По материалу.

Самые распространенные опорные конструкции:

Металлические. Изготавливаются из стали, чугуна, алюминия. Они компактны, бывают сборно-разборные, их легко можно перевозить, имеют высокую прочность. При необходимости их можно подвергнуть изменениям – обрезать или нарастить. Металлические опоры освещения долговечны при правильной эксплуатации.

Железобетонные. Эти конструкции имеют металлическую внутреннюю часть и железобетонное покрытие. Они имеют преимущества по сравнению с металлическими: относительно недорогие, выдерживают большие нагрузки, спокойно переносят перепады температур, им нестрашны гниение и коррозия. Однако, несмотря на это, имеют большой вес и их тяжело устанавливать. Срок эксплуатации около 50 лет.

Деревянные. Сейчас их можно встретить лишь в небольших деревнях и селах. Приходя в негодность по причине гниения и механических повреждений, деревянные опоры заменяют современными. Также они имеют непрезентабельный внешний вид. Несмотря на это, они очень дешевые и относительно долговечны (если для них использовать правильную пропитку).

По форме поперечного сечения.

В зависимости от формы ствола различают:

Граненые (ОГК, НФГ, СПГ, СФГ, НПГ). В основном они имеют 9-12 метровую длину, т.к. они очень прочные и жесткие.

Конические (ОКК, НПК, НФК). Их изготавливают в форме пирамиды. Для паркового и ландшафтного освещения используют именно такие конструкции.

Трубчатые (СФ, ОТ). Как правило, включают в себя одну трубу или несколько труб разного диаметра. Их легко транспортировать.

По количеству осветительных приборов.

Торшерные. Содержат максимум 3 осветительных прибора. Они энергосберегающие, так как имеют маленькую мощность.

Консольные. Являются наиболее распространенными ввиду того, что кронштейны могут быть даже четырехрожковыми. Имеют большую мощность, нежели торшерные. Могут применяться для различного вида освещения, так как более универсальны.

По технологии монтажа.

В данной категории различают прямостоечные и фланцевые опоры. Первые используются для крупногабаритных и тяжелых стоек, у которых большая нагрузка. Вторые изготавливаются без подземной части, состоят только из надземной части, их можно демонтировать и установить повторно на новом месте, тогда как прямостоечные монтируются всего один раз.

По способу прокладки электрического кабеля.

В зависимости от способа прокладки кабеля опоры подразделяются на силовые (используется, когда под землей нет возможности проложить кабель и подвесить СИП, и кабель прокладывается по воздуху на расстоянии 5-7 м от земли) и несиловые (кабельной линии прокладывается под землей, на них нельзя подвесить СИП). На больших территориях, как правило, устанавливают силовые опоры, тогда как небольшие зоны можно подсветить несиловыми столбами.

Виды столбов для заборов

Существует несколько видов столбов для заборов: деревянные, металлические (из труб круглого, прямоугольного или квадратного сечения, швеллеров, уголков), бетонные, кирпичные, асбестоцементные.

Деревянные опоры

Деревянные столбы для забора подходят для декоративных изгородей (например, для цветников, газонов), загонов для скота, частоколов, плетней, штакетника. При грамотном монтаже подобное ограждение прослужит годы, аккуратно разграничивая участок.

К преимуществам этого вида столбов относятся: доступная стоимость; быстрота и простота возведения; возможность дополнительной обработки и декорирования (резьба, покрытие лакокрасочными материалами, цветными пропитками); высокая прочность на излом.

Но у таких опор есть немало недостатков. Во-первых, их практически не ставят под тяжелые кованые и металлические изгороди из-за опасности прогибания под весом последних. Во-вторых, дерево подходит не для всех типов почв. И третий, главный недостаток – это не долговечный материал, подверженный воздействиям окружающей среды. Древесина без должной периодической обработки (антисептики, покраска, лакирование) быстро гниёт, теряет прочность. Забор с деревянными стойками простоит не более 10 лет, в отличие от аналога на металлических или бетонных столбах.

Металлические опоры

Столбы для забора из профнастила, кирпича, камня, кованых или сварных конструкций чаще всего изготавливаются из стального металлопроката. Главным недостатком такого решения является его цена, ведь качественные толстостенные металлические стойки должны выдерживать большую нагрузку и противостоять коррозии

Также важно отметить, что даже хорошо обработанный металл со временем потребует шлифовки и покрытия стойкими к коррозии составами (например, молотковой краской по ржавчине, битумной или полимерной мастикой)

Но и преимуществ у металлических опор достаточно:

• прочность и долговечность;
• универсальность применения;
• возможность установки в качестве опоры для капитальных конструкций;
• эстетичность.

Такие стойки можно забурить на довольно большую глубину для монтажа тяжёлого или сплошного ограждения, способного выдержать большую ветровую нагрузку. Ограждения на металлических опорах могут прослужить 30-50 лет при условии правильного монтажа и соблюдения технологии. Они хорошо себя зарекомендовали на сложных грунтах, при сильном пучении, переменчивых погодных условиях.

Бетонные опоры

Их устанавливают преимущественно для бетонных заборов из готовых плит или других тяжёлых конструкций (металл, кованые секции, монолитный поликарбонат). Такой тип ограждения надёжен, прочен, аккуратен. Ему не страшны перепады температур, сильные ветра, осадки.

Но у таких стоек есть недостатки:

• относительно высокая стоимость по сравнению с древесиной;
• требуется больше времени для монтажа;
• необходима правильная марка бетона (М150, 200, 300), способная выдержать большое количество циклов полной заморозки-разморозки.

Заборы на бетонных основаниях могут стоять 30-50 лет.

Кирпичные столбы

Опоры из кирпича используются чаще всего для кирпичных оград. Для большей прочности иногда используется металлическая опора, вокруг которой выстраивают кирпичную шубу (например, при укреплении опоры для установки металлических ворот). Подходит для кирпичных, кованых, металлических литых или штампованных заборов. В таком исполнении они выглядят очень красиво.

Имеют массу преимуществ:

• высокая прочность;
• долгий срок эксплуатации (30-50 лет);
• декоративность.

Но и минусы у них есть: высокая стоимость и длительность возведения. Столбы из кирпича не нуждаются в особой обработке и уходе после установки, если она была осуществлена грамотно.

Асбестоцементные столбы

Это нетипичный вариант опор для заборов, который в последнее время стал популярным в среде дачников из-за невысокой цены. К таким стойкам крепятся лёгкие деревянные ограждения, для более тяжёлых металлических они не подходят из-за своей хрупкости. К преимуществам их относятся доступная цена и быстрый монтаж.

Главными недостатками являются хрупкость трубы из асбоцемента, необходимость защитных заглушек для предотвращения попадания влаги внутрь трубы. Также подобные опоры не эстетичны.
