Уличное светодиодное освещение применение

Светодиодный уличный светильник, отличия по типу монтажа:

  • Венчающие приборы предназначены для уличного освещения. Монтируются светильники на столбы или специальные вертикальные опоры. Высота осветительного прибора согласно возможностям конструкции варьируется от 4,5 до 20 метров.

  • Консольные. Предназначены для наружного освещения. При помощи консоли монтируются на опоры, на стены зданий или другие элементы уличного пространства;
  • Грунтовые. Приборы уличного освещения, которые устанавливаются в грунт, асфальт, дорожную плитку и др. По конструкции разделяются на приборы-столбики (болларды) и утапливаемые светильники.
  • Подвесные. В основном используются в загородных домах. Крепятся на козырьки парадных входов, уличные опоры.
  • Потолочные. Монтируются на потолочную поверхность открытых веранд, летних кухонь, балконов и др.
  • Настенные. Светильники уличные крепятся на стены домов, веранд, открытых столовых, небольших построек дачных участков. Уличный настенный прибор часто бывает оснащен датчиком движения. Светильники уместны в местах, где в тёмное время суток люди не находятся долгое время. Но когда появляется необходимость пройти в дом, выйти на участок, сопроводить гостей, датчик моментально реагирует на действие. После того, как в поле зрения не остаётся людей или животных, осветительная система отключается.

Потолочные.

Разновидности

Уличные светодиодные светильники могут быть в виде фонарей, прожекторов, а также в качестве приборов декоративного освещения улиц (дюралайт, дюрафлекс, линейка и сетка).

Прожектор. Светодиодные светильники уличные промышленные устанавливаются, как правило, на крупных объектах. Ими освещают территорию возле спорткомплексов, подсвечивают открытые площади, фасады зданий, автостоянки и иные наружные объекты, имеющие большую территорию. Небольшие прожекторы устанавливают на приусадебных участках.

Фонари. Большие магистрали и автодороги, как правило, освещают фонарями с рефлекторами, которые позволяют направлять поток света в разные стороны, а также приборами мощностью до 400 Вт. Тротуары, садовые и парковые зоны, скверы, дворы и территории приусадебных участков освещаются уличными светильниками до 150 Ватт.

Светильники дюралайт. Выглядят они в виде прозрачной пластиковой трубки или ленты с множеством светодиодов внутри. Располагаются они на расстоянии 1,5-27 мм друг от друга. Такие устройства используются для рекламной и архитектурной контурной подсветки, в ландшафтном дизайне для украшения столбов, деревьев и т. д. Соединяются светильники при помощи муфты.

Дюрафлекс. От других аналогичных устройств такие осветительные приборы отличаются повышенной гибкостью, водонепроницаемостью и легкостью, что значительно упрощает их монтаж и эксплуатацию. Фиксировать можно эти уличные светодиодные светильники на столбы и на любые поверхности. Часто используются как декоративная ландшафтная подсветка.

Линейка. Такой вид светильника выполнен в виде тонкой гибкой пластиковой ленты, имеющей силиконовую оплетку, на которую крепятся в вертикальном положении мощные светодиоды. Среди привлекательных технических характеристик линейки можно выделить ее безопасное низковольтное напряжение (12 В) и продолжительный срок службы. Часто устанавливается в качестве рекламной декоративной подсветки.

Сетка. Устройство выполнено в виде световой сети, у которой в узлах светодиоды. Осветительный прибор очень яркий, удароустойчивый, отличается экономичностью, прост в монтаже. Сетка натягивается между опорами на жесткий каркас для украшения стен сооружения или территории парка. Выпускается множество различных модификаций.

Плюсы и минусы

Наиглавнейшая задача уличного фонаря – это осветить как можно больше территории вокруг себя. Поэтому перед установкой решается вопрос точного подсчета светового потока, а, значит, и мощности осветительного прибора. Но не менее важным параметром освещенности является и высота его установки, то есть, насколько высоким будет столб, используемый в качестве опоры, куда крепится светильник уличный.

Третья позиция эффективного уличного освещения – это конструкция плафона, которая должна равномерно рассеивать свет, плюс быть прочной и надежной, противостоять большим нагрузкам со стороны атмосферных осадков, давления ветра и солнечных лучей. Что касается формы уличных плафонов, то оптимальный вариант – это шары или цилиндры, изготовленные из прочного прозрачного материала.

Есть еще один момент, на который необходимо обратить особое внимание, это качество используемых в уличных светильниках на столбах ламп. Они должны работать долго, потому что их замена сопряжена с использованием спецтехники, а, значит, замена требует не только трудовых вложений, но и материальных затрат в виде топлива для автомобиля и зарплаты нескольких человек

На сегодняшний день специалисты выделяют лампы ДРЛ, как самые эффективные по всем позициям. Их постепенно теснят светодиодные уличные светильники, но стоимость у них в разы выше, так что большой популярностью светодиодные модели еще не пользуются.

Преимущества

  • Высота столба определяет не только величину освещенности территории, но и невозможность достать до фонаря, что делает его недосягаемым до нечистых на руку людей.
  • Выше эффективность светового потока, который при смене плафона может быть не только рассеивающим, но и целенаправленным.

Недостатки

  • Если сравнивать с садовыми фонарями, газонными и тротуарными внутри участков, то светильник уличный в разы дороже за счет большого количества всевозможных деталей, габаритов и конструктивных особенностей.
  • Дороговизна и сложность установки.
  • Своими руками провести ремонт фонарей, установленных на столбы освещения, практически невозможно.

Это интересно: Светодиодный светильник уличный — освещение будущего

Потолочные светодиодные светильники для дома: особенности выбора,анализ преимуществ и недостатков

Светодиодная продукция производится в огромном ассортименте, и выбрать подходящий вариант может быть очень сложно

При этом важно учитывать не только необычный дизайн, но и соответствие важным требованиям степени освещенности, безопасности и, конечно же, экономичности

С помощью светодиодных подсветок делаются акценты на отдельных предметах

Разновидности потолочных светодиодных ламп классифицируются в зависимости от таких факторов:

  • сфера применения – ландшафтный дизайн, для дома, промышленные или офисные;
  • место монтажа – настенные, мебельные или потолочные;
  • конструкционные особенности – накладные, линейные, встраиваемые;
  • конфигурации – квадратные, прямоугольные, треугольные и круглые;
  • назначение помещений – для спальни, детской, гостиной, ванной или кухни.

Потолочная система освещения органично дополняется всевозможными подсветками отдельных предметов

Кроме того, модели светодиодных светильников для потолка производятся с внешним и встроенным преобразователем. Устройство осветительного оборудования предполагает специальную светодиодную лампу, а также есть модели с матрицами из нескольких светодиодов.

Если сравнивать срок службы светодиодной лампы с другими аналогами, то она может прослужить примерно 60 тыс. часов, энергосберегающая – 8 тыс. часов и накаливания – 750 часов.

Устройство светодиодного источника света

Рассмотрим другие плюсы и минусы таких источников освещения. Из преимуществ стоит отметить:

  • высокая степень экономичности. Светодиодные устройства потребляют в 20 раз меньше электрической энергии, чем лампы накаливания. И это при одинаковом уровне освещения;
  • продолжительность работы. В устройстве нет деталей, которые могут перегорать;
  • стойкость к влиянию сильного температурного понижения. Приборы неплохо выдерживают плохие погодные условия, поэтому их можно использовать в уличных условиях;
  • в оборудовании нет токсичных элементов;
  • отсутствует ультрафиолетовое излучение, которое может негативно влиять на окружающие предметы.

На схеме показано, какие составляющие следует учитывать при установке конструкции

У оборудования стоит отметить и некоторые минусы:

  • высокая стоимость, но из-за продолжительного срока службы такой недостаток быстро окупается;
  • плохая устойчивость к высоким температурам. Некоторые приборы комплектуются специальными радиаторами для охлаждения;
  • освещение имеет определенное направление. Светодиоды способны освещать отдельные приборы сфокусированным лучом света. Чтобы справиться с такой ситуацией приобретаются специальные фильтры для рассеивания лучей, но такие механизмы ухудшают яркость освещения;
  • значительный вес изделия, что позволяет их применять в миниатюрных светильниках.

Комбинированная модели настенно-потолочного типа

Об особенностях применения светильников можно посмотреть в данном видео:

Watch this video on YouTube

На что обязательно обратить внимание

Современные осветительные устройства могут быть оснащены дополнительными функциями. Благодаря этим опциям появляются новые режимы работы, прибор проще настроить и отрегулировать.

Дополнительный функционал

Коэффициент цветопередачи – это одна из дополнительных характеристик осветительного прибора. Индекс цветопередачи показывает, насколько естественный цвет объекта соответствует видимому глазом цвету тепла предмета при освещении прожектором. По международной системе оценки CRI обозначение записывается как набор букв и цифр:

  • А1 – точная цветопередача, используется в торговых залах, офисных помещениях;
  • 2А – хорошая цветопередача;
  • 1В – средний уровень, используется в учебных заведениях и зданиях с малой проходимостью;
  • 3 – плохая, применима только для промышленных корпусов;
  • 4 не применим для помещений.

Измерение индекса производится в процентах.

Цветовая температура – показатель, показывающий оттенок свечения. Измеряется в Кельвинах.

  • Яркий белый (выше 5000 К) устанавливается в арт студиях, магазинах зимних товаров.
  • Холодный белый (4000-5000К) – в больницах, производственных помещениях, офисах.
  • Для помещений выбирается нейтральный белый цвет (3500-4000 К).
  • Теплый белый (2700-3000К) – рестораны, комнаты, отели.
  • Лампы яркого желтого оттенка(2000-2500К) выбирают для уличного освещения.

Коэффициент пульсаций реже является критерием выбора прожекторов, чем домашних ламп. Его следует учитывать при выборе приборов, освещающих дорогу. Большой уровень пульсаций будет раздражающим фактором для водителей.

Дополнительно в светодиодном прожекторе может быть установлен датчик движения, освещенности. В таком случае лампа будет срабатывать на определенное условие – прохождение рядом человека или темное время суток. Позволяет дополнительно экономить электроэнергию.

Для архитектурной и декоративной подсветки можно выбрать светодиоды различных цветов, разной формы.

Количество светодиодов

Устройство светодиодного прожектора может включать в себя один самый мощный диод или целую матрицу. Устройства с диодной матрицей быстро нагреваются и имеют меньшую светоотдачу, поэтому лучше покупать модели с одним светодиодом.

Питание

Питаться осветительный прибор может как от розетки, так и при помощи аккумуляторов. Аккумуляторные приборы советуется использовать для временной подсветки или при частых случаях отключения электроэнергии.

Применения уличных светильников

Для освещения наиболее крупных автомобильных дорог обычно используют приборы с рефлектором (устройство для повышения концентрации света), мощностью от 250 до 400 Вт. Если же необходимо подсветить второстепенную дорогу, можно использовать специальные плафоны, рассеивающие свет на проезжей части либо, как и в предыдущем случае, — рефлектор. Для таких целей подойдут светильники мощностью 70–250 Вт.

На тротуарах, предназначенных для пешеходов, а также в лесах, парках и на велосипедных дорожках используется преимущественно рассеянный свет. Мощность устройств в данном случае составляет 40–125 Вт. Выбор мощности осуществляется в зависимости от расстояния, на котором расположены столбы друг от друга.

Для подсветки рекламных щитов, дорожных знаков, зданий и других информационных объектов применяются специальные прожектора. Чтобы осветить здания используется техника декоративной подсветки.

Примеры и виды уличного освещения

Уличное светодиодное освещение – не единственный способ увеличить видимость в ночное время. В наше время широко применяются люминесцентные лампы, галогенки и лампы накаливания.

Все уличное освещение можно разделить на несколько видов в зависимости от типа местности, на которой возникает необходимость увеличить видимость в темное время:

  • Для освещения крупных автодорог, магистралей. В таком случае применяются фонари с рефлектором. Такие фонари способны концентрировать свет в направлении автострады. С целью экономии фонари располагают на относительно большой высоте. Это дает право устанавливать опоры на большом расстоянии, в чем и заключается экономия;

Схема уличного освещения для повышения видимости на второстепенных автодорогах. Для увеличения видимости на подобных участках могут применяться рефлекторные лампы и фонари рассеянного света. Лампы, как правило, покрыты прозрачным плафоном, который позволяет рассеивать лучи света на большое расстояние. Мощность используемых ламп в данном случае значительно меньше, чем для освещения крупных дорог;

Пешеходные тротуары, парки и велосипедные дорожки. Здесь используются исключительно осветительные приборы рассеянного света

При проектировке и монтаже освещения парков и тротуаров особое внимание уделяется конструкции плафона. Как правило, он изготавливается в форме шара или цилиндра

Чтобы обеспечить большее рассеивание, они могут изготавливаться с несколькими прозрачными кольцами рельефной формы. Дистанция установки опор для таких фонарей может быть различной, но в зависимости от нее изменяется мощность осветительных приборов;

Освещение архитектурных объектов. Это декоративное освещение фасадов зданий;

Фонари для освещения объектов информационного характера. С помощью таких осветительных приборов в темное время освещаются номерные знаки домов, дорожные знаки или наружная реклама (баннеры, сити-лайты, вывески). Такая схема уличного освещения представлена лампами специального назначения или прожекторами.

Также уличные фонари стоит различать в зависимости от источника света.

Уличные фонари бывают:

  • Свечные;
  • Масляные. Такие осветительные приборы работают на основе сгорания жира или масла. Принцип работы масляных фонарей напоминает работу керосиновой лампы;
  • Керосиновые. Это всем знакомый вид ламп (фонарей). Подобные светильники работают на принципе сжигания керосина: в емкость с продуктом переработки нефти помещается фитиль, другой конец которого вверху зажат механизмом горелки;
  • Газовые. Осветительные приборы такого вида основываются на процессе сжигания газообразного топлива. Его роль могут играть: водород, метан, пропан, светильный или другие горючие газы. Подобные приборы освещения давно были вытеснены из использования в целях освещения улиц электрическими источниками света. Но довольно часто они применяются туристами во многих странах мира в качестве переносных осветительных приборов;
  • Уличное освещение на столбах с лампами накаливания. Это искусственный инструмент для освещения. Свет исходит от тела накала, которое нагревается от электроэнергии до высокой температуры. Обычно роль осветительного элемента исполняет вольфрамовая спираль. Светящаяся спираль защищена от воздействия с окружающей средой стеклянной колбой. Как правило, объем лампы накаливания заполняется инертными газами. Это необходимая мера для того, чтобы не было существенных потерь тепла за счет теплопроводности. Ранее их роль выполнял вакуум.
  • Уличное освещение с применением дуговых ламп. В таких
    осветительных приборах освещение обеспечивается электрической дугой.
    Она горит между двумя электродами. Пространство лампы наполняется
    парами металла, солей или инертным газом. В зависимости от состава
    наполнителя меняется спектр;
  • Уличное освещение на столбах светодиодами. Они стали применяться,
    когда остро стал вопрос экономии энергии. Применение ЛЕД ламп – один из
    самых простых способов сократить расходы на электричество.
  • Уличное освещение на столбах с помощью индукционных ламп. Это
    осветительные приборы, в которых источником света служит плазма. Она
    возникает в процессе ионизации газа магнитным полем высокой частоты.

Конструкция светодиодного уличного светильника

Независимо от назначения, уличный LED-фонарь состоит из четырех основных блоков:

  1. Блок светодиодов.
  2. Адаптер питания.
  3. Фокусирующая система.
  4. Корпус.

Светодиодный источник света

От параметров этого узла зависят основные характеристики уличного светильника: яркость, КПД, спектр освещения (цветовая температура), сектор охвата и прочие. Количество светодиодов в одном фонаре колеблется от одного до нескольких десятков в зависимости от необходимой яркости светильника.

Важно! Выбирая прибор по силе света, не стоит ориентироваться на количество светодиодов в нем. Диоды сами по себе различаются по мощности и от этого тоже зависит их количество в приборе

Полупроводники собираются на общую подложку и могут иметь вид модуля, встраиваемого непосредственно в уличный светильник, или лампы с цоколем того или иного типа. К недостаткам модулей можно отнести относительно сложную их замену (необходима разборка уличного светильника квалифицированным специалистом). Цокольные конструкции легко заменить, но стоят они дороже.

Модуль питания (драйвер)

Несмотря на все свои достоинства, светодиоды очень капризны в плане электропитания. Они не любят перепадов напряжения и для нормальной работы требуют тока строго заданной величины. Особенно остро эта проблема стоит с уличным освещением, где скачки и перепады напряжения – правило, а не исключение.

Для обеспечения качественного питания в сложных условиях открытых объектов все светодиодные фонари снабжаются высококачественным драйвером питания – основным компонентом осветителя, правильная и безотказная работа которого обеспечивает качество работы всей конструкции.

Система фокусировки

Для того чтобы уличный фонарь светил туда, куда нужно, и покрывал заданную площадь, световой поток нужно скорректировать. Делается это при помощи рефлекторов и/или системы линз. Первые представляют собой зеркальные отражатели той или иной формы. В их задачу входит собрать как можно больше света, бесполезно рассеивающегося внутри корпуса фонаря, и направить его в нужную сторону. Таким образом, рефлектор не только обеспечивает нужный угол освещения, но и увеличивает полезную световую отдачу.

Если одного рефлектора недостаточно или его нет, в работу включается система линз, которые обычно отштамповываются прямо на защитном стекле и обеспечивают одну из основных характеристик устройства уличного освещения – угол рассеивания.

Полезно знать! Нередко светодиоды имеют собственную линзу, фокусирующую свет в заданном секторе. Уличные светильники, в которых применяют светодиоды с линзами, могут вообще не иметь собственной системы фокусировки.

В этом уличном светильнике стоят светодиоды с собственными линзами

Корпус устройства

Поскольку наружные светильники работают в условиях открытой территории, они не должны бояться любой непогоды и дополнительно иметь антивандальное исполнение. Благодаря комбинации металлов и пластика эта задача решается вполне успешно. Современные фонари уличного освещения не боятся воды и снега, их достаточно сложно разбить, и к тому же они могут работать в исключительно широком температурном диапазоне – от -40 до +40 градусов Цельсия.

Этот прибор для уличного освещения со степенью защиты ip 65 полностью герметичен, не боится водяных струй, а разбить его можно лишь выстрелом из дробовика

Важно! Еще одна задача, которая возложена именно на корпус – отвод тепла, возникающего при работе светодиодов. Для этого часть кожуха отштамповывается в виде ребер, отлично отдающих лишнее тепло

Основные выводы

Светодиодные приборы освещения для уличной установки состоят из нескольких основных элементов – лампы, радиатора, драйвера, рефлектора и корпуса. Характеризуются они рядом светотехнических параметров:

  1. Световой поток, мощность, цвет.
  2. Температура цвета, напряжение, степень защиты.
  3. Долговечность, рабочая температура.
  4. Цена, производитель.

Уличные светодиодные светильники должны обладать высоким уровнем влаго- и пылезащиты, иметь герметичный антивандальный корпус, оснащены надежным блоком питания и радиатором. Их сферы применения достаточно разнообразны и полностью зависят от конструкционных особенностей и светотехнических характеристик. Главные их плюсы – долговечность, экономичность, экологичность и стойкость к разрушающим фактором. Минус – высокая цена и необходимость применения хорошего блока питания и радиатора.

Источник

Основные выводы

ИЗУ для ДНаТ – это важная часть комплекта для качественной и бесперебойной работы осветительного устройства.

Кроме того, вам понадобиться ПРА, конденсатор, которые стабилизируют ток и снимают напряжение с проводки.

Подбирайте зажигающее устройство и балласт с учетом мощности лампы.

Во время сбора комплекта для подключения осветительного устройства, четко соблюдайте схему.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

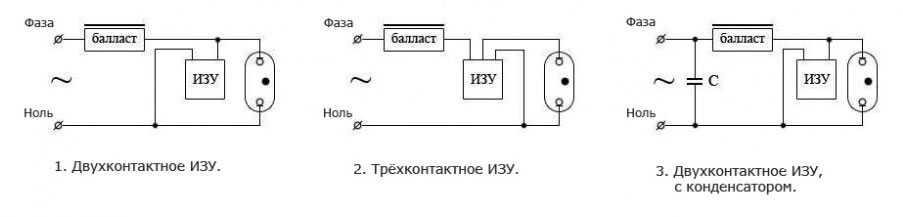

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
