Как правильно подключить rgb светодиодную ленту к контроллеру. правильные схемы с описанием

Cветодиодная лента на 36V

С увеличением потребительского спроса количество светодиодов на лентах стремительно растет, и, как следствие, неумолимо растет потребляемая мощность лент. При этом ток, проходящий по печатным проводникам светодиодной ленты, возрастает до 4-5 Ампера и выше! Из-за протекания больших токов токопроводящие дорожки ленты сильно нагреваются, а также возникают значительные перепады напряжения и яркости на разных концах ленты.

Сильный нагрев резко сокращает срок службы светодиодов, и самый надежный способ снизить нагрев — уменьшить протекаемый ток. Это реализовано в новой светодиодной ленте 36V.

Повышение напряжения питания до 36В резко уменьшает потребляемый ток, что устраняет перегрев печатной платы. Еще один положительный эффект — идеальная равномерность свечения ленты по всей длине за счет уменьшения перепадов напряжения. В тоже время, 36 Вольт – это безопасное для использования напряжение.

В нашем каталоге представлены открытая светодиодная лента 36V на ЧИП-светодиодах 3528 или 5050, стандартная, двойная 2Х и двухрядная 2х2. Доступны все оттенки белого и мультицвет RGB: Белый Холодный, Белый, Белый Дневной и Белый Теплый.

Для питания светодиодных лент 36 Вольт предлагаются со склада контроллеры, диммеры и источники напряжения.

Расчет мощности — формула

Один из главных вопросов — как определить нужную мощность усилителя? Тут все достаточно просто и напоминает расчет при выборе блока питания.

Итак, чтобы узнать, какой RGB усилитель вам нужен, мощность одного метра ленты умножаете на всю ее длину и на коэффициент запаса (K=1,2).

Этот коэффициент необходим, чтобы устройство не перегружалось и исправно проработало весь заявленный срок службы.

Рассмотрим все на конкретном примере. Допустим вам нужно
подключить 20 метров Led ленты RGBW SMD 5050/60 диодов на метр.

Мощность одного метра такого изделия составляет 14,4Вт/м.

В данном случае усилитель нужно выбирать по формуле:

P=14,4*20*1,2=345,6Вт

Если вы обратите внимание, то на коробочках этих девайсов обычно указывается ампераж и входное напряжение, но никак не мощность в ваттах. Что же делать?

Тут все еще проще. Чтобы получить заветную расчетную цифру, воспользуемся формулой, известной из школьного курса физики: I=P/U

В выше рассмотренном примере имеем:

Получается, что в данном случае вам нужен RGB усилитель на
30А.

Если вам требуется подключить не RGB, а монохромную
одноцветную ленту, оптимальным вариантом будет использование только одной
«минусовой» клеммы — R или G или B. Выбирайте любую на свой вкус,
разницы здесь нет никакой.

Единственное что вам нужно учесть, общий ампераж усилителя нужно разделить на три.

И именно с такой мощностью и подбирать монохромную светодиодную ленту.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

  • При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
  • В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
  • В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
  • SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
  • Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
  • Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

Как собрать своими руками?

Собрать светодиодный фонарь несложно при наличии минимальных навыков работы с паяльником. Например, можно воспользоваться старой материнской платой персонального компьютера и выпаять из нее «карман» для фиксации батареи питания. Это следует делать аккуратно, чтобы не повредить поверхность и контакты.

Корпус небольшого фонарика можно сделать из шприца. Для этого нужно малярным ножом срезать конус, на который устанавливается игла, и вынуть поршень.

Медной проволокой пропаять контакты диода. В качестве изоляции можно воспользоваться термокембриком и зажигалкой.

Часть с линзой и светодиодом следует закрепить с помощью клея к корпусу из шприца.

Контакты светодиода соединяем с контактами аккумулятора и вставляем во внутрь конструкции.

Если плата модуля зарядки не помещается в оставшуюся часть шприца, ее можно разделить на две части и соединить между собой скотчем. Разорванные контакты следует пропаять медной проволокой.

Микровыключатель через резистор требуется подсоединить к плате модуля зарядки. Остальные контакты модуля расключаются в соответствии со схемой.

На поверхности после сборки фонарика должны остаться разъем micro-usb и кнопка выключателя. При правильном выполнении работ от одной зарядки такой фонарик будет работать 10-12 часов.

Недостатки и преимущества

У традиционного блока питания есть несколько не очевидных на первый взгляд недостатков:

во-первых, его нужно правильно подобрать и рассчитать соответствующую мощность

Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость.

сложная схема подключения

Особенно это относится к подсветке с дополнительными усилителями, контроллерами и т.п.

куча проводов, которые нужно тянуть от блока питания через всю комнату до места подключения к ленте

Плюс не забывайте про провода 220В – от распредкоробки или выключателя, которыми необходимо подключить сам источник питания.

необходимость наличия поблизости переменного напряжения 220В

габариты и размеры

Если это подсветка потолка, то постоянной головной болью становится вопрос – куда же спрятать эту совсем не миниатюрных размеров коробочку. Зачастую приходится мастерить специальную нишу.

Именно исходя из этих недостатков, многие и задумываются о подключении светодиодной подсветки через батарейки. Сразу вырисовываются преимущества такого решения:

такой led лентой можно осветить даже те помещения, где полностью отсутствует напряжение 220В (гараж, сарай, дача без света)

получается удобная и безопасная подсветка на кухне (в особенности рабочей поверхности столешницы)

сразу же отпадает необходимость прокладки десятков метров не нужной проводки

ну и больше не нужно ломать голову, куда же спрятать этот большой, тяжелый блок

Преимущества и недостатки светодиодных лент

Основное достоинство светодиодных лент заключается в возможности их применения для формирования сложного декоративного освещения и в простате монтажа. Светодиодная лента делается на гибком основании и ей достаточно просто придать различные формы.

Цвет светодиодной ленты может быть практически любым. Существуют некоторые стандартные цвета монохромных светодиодных лент и разновидности их оттенков, а также многоцветные светодиодные ленты, способные менять цвет. К тому же их яркость достаточно просто регулировать.

Немаловажным достоинством светодиодных лент является срок их эксплуатации и потребляемая мощность, которая в разы меньше, по сравнению с другими источниками света. При соблюдении всех правил и рекомендаций по подключению от производителя, они могут проработать от 20 тысяч часов до 50 тысяч часов, а при принудительном уменьшении потребляемой мощности на 20% или 30% от номинала, срок их службы увеличится еще больше.

Основной недостаток светодиодных лент заключается в их сильной чувствительности к перегреву. Связано это именно с самими светодиодами, которые при нагреве выше 70 градусов по Цельсию начинают деградировать, что проявляется в изменении спектра излучаемого света и уменьшении яркости. В конце концов это приводит к перегоранию светодиода. Именно поэтому необходимо четко придерживаться всех рекомендаций по монтажу светодиодных лент и обязательно при необходимости использовать алюминиевый профиль для отвода тепла.

Часто задаваемые вопросы по светодиодным лентам

Что такое светодиодная лента?

Светодиодная лента – это гибкий длинный источник света, собранный на основе гибкой тонкой печатной платы, с одной стороны которой с определенным шагом размещены светодиоды и вспомогательные радиодетали.

Где используют светодиодную ленту?

Светодиодную ленту можно использовать как дополнительный источник света, в качестве подсветки определенных участков помещения, объектов, ветрин магазинов, а также для оформления рекламных вывесок и баннеров.

Какое напряжение питания у светодиодных лент?

Для подключения большинства продаваемых светодиодных лент требуется источник питания 12 В, реже 24 В. Существуют также светодиодные ленты, которые подключаются к сети 220 В.

Какая мощность у светодиодной ленты?

Мощность светодиодной ленты зависит от типа установленных светодиодов и от плотности их размещения на светодиодной ленте. На упаковке светодиодной ленты указывается мощность одного метра LED ленты.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

Параллельное подключения светодиодной ленты SMD 3528 к блоку питания до 20 метров

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

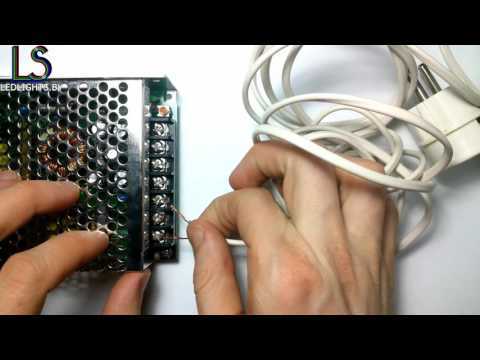

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

Схема подключения светодиодной ленты к контроллерам и усилителям

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

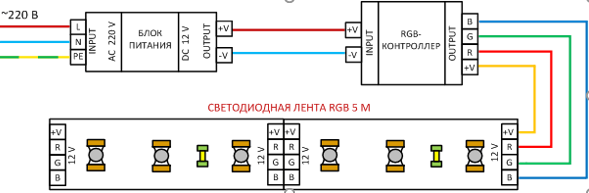

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — Кабель.РФ

Среди гибких осветительных конструкций светодиодная лента 12 В – самая распространенная. Низковольтный осветительный прибор удобен в применении и безопасен, но его нельзя подключать напрямую к сети.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее

Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.

Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

  1. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

  1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
  2. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выбрать усилитель для светодиодной ленты

На сегодняшний день все более популярной является подсветка светодиодными лентами. Такие ленты являются экономными и создают особенную атмосферу разноцветного или монохромного сияния.

При монтаже светодиодной ленты нужны блоки питания 12в. Если есть желания управлять лентой на расстоянии, используется светодиодный диммер, RGB лента управляется RGB контроллером. При сложных схемах подключения используется усилитель, который усиливает сигнал диммера или контроллера для управления светодиодной лентой.

Для понимания какой усилитель нужен для определенной схемы подсветки – рассмотрим некоторые разновидности. Для того чтобы купить усилитель, необходимо понимать подойдет ли он в схему подсветки.

Виды светодиодных усилителей:

  • RGB усилитель, используется для RGB светодиодных лент, также есть возможность для подключения монохромных светодиодных лент через один канал. RGB усилитель имеет на входе «input», и на выходе «output» обозначения каналов – «R» — красный цвет, «G» — зеленый цвет, «B» — синий цвет, «V+» — общий плюс подключения. Также предусмотрены контактные клеммы для питания 12V, которое обозначается как «Power» и может быть выполнено под разъем 5,5мм или же в виде зажимных контактов, или выведенных проводов.

Усилители для RGB светодиодных лент можно встретить разной мощности. Среди популярных выделяют на 12A, 18A, 24A, 30A, 36A. Они могут быть выполнены в пластиковом или алюминиевом корпусе, также можно встретить мини RGB усилители, которые выделяются своим не большим габаритным размером, и выполнены в виде плати, которая обтянута термоусадкой.

Монохромные усилители. Данные усилители предусмотрены для подключения монохромной ленты. На входе «input», и и на выходе «output» имеют обозначения «V+» и «V-», также контакты «Power» для подключения 12В от блока питания.

Для подключения светодиодной ленты 14,4 Вт на метр длинной 20 метров и RGB контроллером на 12А понадобится усилитель на 12А или же с запасом мощности на 18А. Почему именно так? Рассмотрим варианты подключения.

Какой длинны должна быть лента, чтобы управлять можно было ей с помощью RGB контроллера на 12А? Все достаточно просто, берем в расчет ленту RGB на 60 светодиодов, которая потребляет 14,4 Вт на метр. Соответственно, 12А (усилитель) умножаем на рабочее напряжение 12В и получаем 144 Вт, это показатель мощности усилителя. Теперь 144 Вт разделим на 14,4 Вт и получим 10 метров – максимально возможная длинна ленты для подключения к RGB контроллеру на 12А. Но, если светодиодной ленты для освещения нужно проложить 20 метров, а контроллера достаточно только на 10 метров, в схему включают RGB усилитель.

Какой же мощности он должен быть? Для правильного выбора RGB усилителя примем во внимания расчеты по RGB контроллеру, исходя из этого (10 метров х 14,4Вт / 12В рабочее напряжение) получим суммарный выходной ток 12А. Усилителя на 12А или 144Вт будет достаточно для подключения оставшихся 10 метров светодиодной ленты.

RGB усилитель на 12А имеет выходной ток по 4А на канал, исходя из этого, следует, что если подключать к этому усилителю монохромную ленту, то ее возможно подключить уже не 10 метров, а 3 метра, так как будет использоваться только один канал.

Применение светодиодных усилителей дает множество преимуществ, среди которых:

  • возможность подключения большого количества светодиодной ленты в одну схему;
  • значительное снижение нагрузки на контроллер;
  • возможность использование большое количество малогабаритных блоков питания, если это нужно при монтаже;
  • равномерное управления светодиодными лентами.

К недостаткам отнести можно только одно, это то что в данных схемах подключения используется много компонентов. Но в ситуациях, когда монтаж возможен только с усилителями, это не недостаток, а хорошее решение применения осветительной системы.

Покупай выгодно в Foton.ua.

В нашем интернет магазине Вы можете не только купить RGB усилители для светодиодных лент RGB, также можете купить монохромные усилители для одноцветных светодиодных лент. Менеджеры помогут подобрать необходимое оборудование для Вашей схемы освещения но низким ценам и высоком качестве. Доставим по всей территории Украины (Киев, Харьков, Львов, Днепр, Одеса).

Посмотреть все вопросы данной категории

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения

Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения

Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот

ФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.

Watch this video on YouTube

Предыдущая ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению
Следующая ОсвещениеДиодный мост: назначение, схема, реализация

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
