Прокладка электропроводки в квартире: обзор основных схем и порядок выполнения работ

Как спланировать работу?

Для начала необходимо:

  • правильно провести расчеты
  • определить, какое количество материала необходимо
  • получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Правила монтажа квартирного электрощита

Эта работа выполняется в соответствии с правилами электротехники. Следует подготовить принципиальную схему и прикрепить ее на внутренней стороне дверцы электрощита. Пояснительная записка к схеме должна содержать информацию о подключенных бытовых приборах и другом оборудовании. Монтаж выполняется в следующем порядке.

  1. Если счетчик электроэнергии расположен в щитовой на лестничной площадке,  кабель подключается общий двухполюсный автомат защиты, рассчитанный на предполагаемую нагрузку (например, 32А).
  2. Провода разделяются по группам (розеточную и освещения) и подключаются соответственно к двум автоматам защиты. Все устройства крепятся на специальную DIN-рейку.
  3. Устанавливается и подключается УЗО (устройство защитного отключения). Выбор УЗО – по току отсечки (например, для детской комнаты и ванны – 1- мА) и номинальному току, который должен быть меньше тока автоматического выключателя.
  4. Подключают кабели потребителей к индивидуальным автоматам защиты. Между автоматами одной группы для подачи фазного напряжения устанавливают перемычки.
  5. Нулевые провода после дифференциального автомата и УЗО соединяются общей зажимной планкой.

Соблюдение указанных правил и рекомендаций поможет правильно и безопасно заменить электропроводку в квартире. Дополнительную информацию содержит видео, предлагаемом вашему вниманию.

Счётчики электрические

Счётчики электрические бывают двух видов: прямоточные счетчики и счетчики с вынесенным трансформатором. Оба вида счетчиков применяются в квартирах, но прямоточные намного легче подключать и они, наиболее распространены. Счётчик расхода электроэнергии имеет две цепи – токовую цепь и цепь напряжения. Обычно установкой счётчика занимаются квалифицированные специалисты, но если вы решили его подключать сами, тогда следуйте следующей инструкции (смотрите фото).

Входящий фазный провод (L) подключите на входной контакт цепи тока (1). Отходящий фазный провод подключите на контакт цепи тока (2). Нулевые проводники необходимо подсоединить на клеммы (3) и(4). Входящий нулевой проводник на клемму(3), отходящий нулевой провод на клемму (4). Если вы все правильно подключили счетчик, он начнёт работать. Если при соединение вы допустили какую – либо ошибку, вероятность того, что вы спалите счётчик невысока к тому же цена его не такая уж и большая, чтобы переживать.

Трехфазный счетчик подключаетсянесколько по-другому:

Трехфазный счетчик с выносным трансформатором подключается так:

Монтаж открытой проводки

Монтаж электропроводки в гараже, мастерской или другом хозяйственном помещении целесообразно сделать открытым способом. Преимущество состоит в отсутствии необходимости проделки штроб, что значительно упрощает и ускоряет монтаж.

Но, для прокладки кабелей потребуются специальные короба – кабель-каналы. Они необходимы для фиксации и защиты проводов.

Укладка производится следующим образом:

  1. Разметка поверхностей. Нужно нанести линии, по котором будут монтироваться кабель-каналы.
  2. Подготовка отверстий под дюбеля для крепления коробов. Максимальное расстояние между крепежами – 50 см.
  3. Установка кабель-каналов с помощью дюбелей и саморезов.
  4. Укладка кабелей в кабель-каналы.

После прокладки проводов короб закрывают накладкой. Кабель-каналы всегда продаются с накладками, докупать их отдельно не нужно. После прокладки выполняют соединения проводов в распределительных коробках, подключают розетки и выключатели.

Монтаж электропроводки в деревянном доме без штукатурной отделки (строения из бруса, каркасные здания без отделки и т. п.) обычно также производят открытым способом.

Если поверхности не оштукатурены или не обшиты гипсокартоном, не рекомендуется монтировать провода на дерево из-за риска возгорания. В таком случае лучше смонтировать открытую проводку с помощью кабель-каналов.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Ввод электричества в дом возможные варианты

Раньше электричество вводилось в дом у всех одинаково и по способу монтажа ничем друг от друга не отличались. Ставили трубостойку в верхней части фасада, имеющей загиб сверху. Через такой «гусак» протягивали провода внутрь и далее они проходили к счетчикам и к электрощитку. Провода по ЛЭП не изолировано проводились к фасаду, где закреплялись на кронштейнах. На рисунке показано, как делали раньше:

Однако, такой вариант устарел, и сегодня есть более надежные варианты:

  • При удаленности от ЛЭП 25 метров, то можно провести линию до фасада дома, разместить в ЩУЭ и сделать заземляющий контур.
  • Если расстояние больше 25 метров, то ставится промежуточная опора, на которой размещается ЩУЭ и делается контур заземления, а дальше ведется по первому способу.
  • Прокладка кабеля в земле от ЩУЭ возможна, если вырыть траншею не меньше 0,7 метра и при использовании кабеля ВБбШВнг или ВВГнг.
  • При планировании подземного входа в дом заранее предусматриваются закладные и технологические отверстия.

Установка и подключение электрического щитка

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:

  • На освещение.
  • На розетки.
  • Другое оборудование.

Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.

В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Далее приступаем к распределительным проводам, их зачищаем и подсоединяем к автоматам в соответствии со схемой монтажа электрической проводки.

Монтаж электропроводки в частном доме цена

Предлагаем пользователям таблицу средних цен на рынке:

Вид услуги Описание Цена (руб)
Установка электрощитка 1 штука 3000-7000
Монтаж автомата 1 штука 500-700
Укладка электропроводки в деревянном доме за 1 м кв. площади помещения 650-800
Монтаж электропроводки в кирпичном частном доме без штробления за 1 м. кв. площади помещения 1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением за 1 м. кв. площади помещения 1400-1600
Установка розетки, выключателя 1 штука 850-1150
Монтаж распределительной коробки в углубление 1 штука 850-1100
Монтаж накладной распределительной коробки 1 штука 400-600

Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.

С чего начать электромонтаж своими руками

Первое, нужно составить план потребителей с учётом расположения светильников, выключателей и розеток. Всю электрику нужну разбить на группы. Можно даже провести замеры на глаз, главное правильно высчитать длину провода, чтобы была возможность подвести питание к выключателю и розетке.

Если щиток не установлен в квартире, необходимо определиться с его местом нахождения, а также определиться с  питающей линией от подъездного (этажного) щитка

Не забудьте оставить длину для запаса  от питающей линии, это очень важно. Когда вы составите схему электропроводки, нужно померить длину предполагаемых линий от  электрощита до выключателей в каждой комнате отдельно, а также до розеток и светильников. Дальше после проделанной работы суммируем получившийся результат, затем прибавляем процентов 10 на запас

Дальше после проделанной работы суммируем получившийся результат, затем прибавляем процентов 10 на запас.

На однокомнатную квартиру, к примеру, выходит в районе 700 метров проводов разнообразных сечений (о сечениях поговорим немного позже), на свет и розетки порядка 400 метров. Для обыкновенных нагрузок на свет в простых квартирах потребуется сечение проводов 1.5 мм2, для розеток 2.5 мм2 . Для электрической плиты необходимо приобрести провод сечением 6 мм 2,  для стиральной машинки будет достаточно провода сечением 2.5 мм 2. Вообще, все необходимые условия, которые требуют электроприборы, есть в паспорте прибора, там можно посмотреть необходимые сечения для каждого из них, если не нашли информацию в паспорте, то 2.5 мм 2 будет достаточно. Вроде бы с сечением все, теперь необходимо определиться с какую марку провода необходимо покупать.

Выбор проводов

Для квартирной электропроводки применяются провода и кабели с одно,- или многопроволочными жилами, выполненные из меди или алюминия с учетом того, что максимальная токовая нагрузка через них не будет превышать максимально допустимую, определяемую способом прокладки, материалом и сечением жил.

Хоть правилами и разрешается использование в качестве электрической проводки алюминиевых проводов, делать это не рекомендуется по таким соображениям:

  • Алюминий имеет меньшие допустимые токи и более высокое омическое сопротивление. Из-за этого провода нужны большего сечения, чем медные;
  • Такие провода менее прочны в механическом отношении. В местах перегибов или при неправильной зачистке изоляции алюминиевая жила очень легко переламывается;
  • При монтаже электрических устройств, розеток, выключателей провод из алюминия в клеммах имеет свойство с течением времени «течь», то есть изменять свою форму. Это приводит к расслаблению контакта и повышению переходного сопротивления. Из-за этого клеммы устройств начинают перегреваться, что приводит к еще большей деформации алюминиевых жил и, в конечном итоге, к перегоранию в месте контакта;
  • Невозможна пайка алюминиевых проводов;
  • Самые большие проблемы возникают при необходимости соединения медных и алюминиевых проводников.

Единственный плюс алюминиевых проводов – меньшая стоимость. Электропроводка, проведенная в домах старой постройки, по большей части, алюминиевая и требует полной замены.

Чтобы провести цепи освещения, достаточно двухжильного провода, но для подключения розеток требуется использовать специальный трехжильный кабель, одна из жил которого имеет двухцветную окраску – желтую с зеленой полосой. Эта жила используется для подключения к клеммам заземления в современных розетках. Современные осветительные приборы зачастую также снабжаются клеммами для подключения провода заземления.

Важно! Никогда не используйте желто-зеленую жилу для подачи питания на устройства, независимо от того, что будет идти по ней: фаза или ноль!

Жила заземления

Среди множества марок кабелей для электропроводки большой популярностью пользуется кабель типа ВВГнг. Данный тип кабеля выполняется поливинилхлоридной общей изоляцией и каждой жилы в отдельности. Жилы могут быть одно,- и многопроволочными. Символы «нг» говорят о пониженной горючести кабеля. Еще лучше вариант – кабель ВВГнгls с пониженным дымовыделением, правда, он несколько дороже, но если есть возможность, то лучше приобрести именно его.

Кабель ВВГ

Почему нужно менять проводку

Как только пришло понимание, что проводка осуществлена не таким образом или использованы не те материалы, то сразу возникает вопрос: А насколько вообще нужна замена? Чаще всего люди склоняются к простой починке и замене, а не замены сразу всей системы. Однако, второй вариант в несколько раз дешевле первой ситуации.

Чтобы понять, зачем именно это нужно, важно рассмотреть системы прошлого и современные. Благодаря этому вы поймете, насколько важно и нужно менять проводку в доме

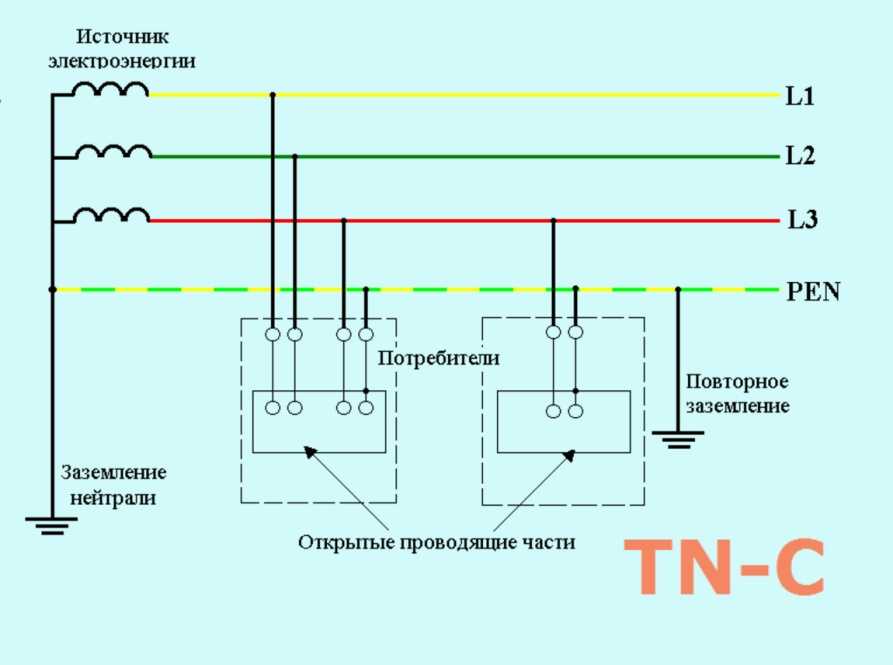

Системы разводки: современные и устаревшие

Для начала стоит сказать о заземлении, которые раньше не считали необходимым элементом. Все сети создавали по одной схеме TN—C, где рабочий ноль и земля уводились на один провод. Такой вариант отличается простым монтажом и небольшим расходом материалов.

Все розетки имели фазовые и нулевые провода, которые были завязаны в узел. А из-за этого при излишней нагрузке повышался риск появления короткого замыкания, что создавало проблемы УЗО. Именно из-за этого уже не рекомендуется применять систему, заменяя ее на современные варианты TN—S и TN—C—S.

Первая чаще всего применяется на загородных участках с собственным заземлением. А вот вторую целесообразно использовать в многоквартирных зданиях. При этом заземленная нейтраль разделяется на несколько проводников: нулевой защитный и рабочий. Разделение осуществляют прямо в щитке в подъезде. То есть исключается риск возникновения пожара.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.


Кабель для внешней ретро-проводки.

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

  • Элементы освещения.
  • Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
  • Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
  • Кондиционеры.
  • Электрическое отопление.
  • Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
  • Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Розетки и выключатели – советы от специалистов

Монтаж электропроводки в квартире включает установку розеток и выключателей. Существует несколько правил, соблюдение которых обезопасит вашу жизнь:

  • устанавливать розетки следует на небольшом расстоянии от пола (в случае затопления комнат это обезопасит от поражения током);
  • не монтируйте розетки вблизи раковин, газовых и электрических плит и т. д. (монтировать изделия можно при условии расстояния между розеткой и оборудованием в 50 см);
  • старайтесь не ставить розетки в ванной (в случае необходимости, монтируйте ее на минимальном расстоянии в 2,5 м от источника влаги).

Теперь можно приступать к монтажу изделий. Прежде чем приобрести их, обязательно изучите сертификаты качества и другие документы, которые могут подтвердить безопасность розеток и выключателей. Установка розеток может быть проведена двумя методами – открытым и скрытым. В первом случае вам нужно воспользоваться подрозетниками, не проводящими ток. Изделия крепят к поверхностям клеем либо саморезами. Если вы хотите сделать скрытую проводку, нужно приобрести подходящие изделия, которые сначала ставят в установочные коробки, а потом монтируют в заготовленные отверстия в перегородках.

Как видите, прокладка проводки в квартире имеет свои сложности, особенно в расчетах, однако вполне реально провести эти работы своими руками. Главное, точно следовать всем рекомендациям, чтобы обезопасить себя и других жильцов в квартире.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы. ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Инструменты и материалы, с помощью которых выполняется разводка электрики

Для монтажа электропроводки следует иметь в своем распоряжении следующее:

  1. Кабельная продукция: для группы освещения нужен кабель сечением 1,5 мм², для розеточной (силовой) группы – 2,5 мм². Для ввода в квартиру – 4 мм². Нужны кабели 2-х и 3-х жильные. Количество рассчитывается с помощью плана разводки.
  2. Необходимы монтажные коробки, выключатели, розетки, подрозетники, электрощиток, автоматы защиты, реле напряжения, УЗО, скотчлоки (для соединения жил), гофрорукава, пластиковые короба.
  3. Для штробления стен используют штроборез или болгарку с алмазным кругом.
  4. Для очистки изоляции и обрезания жил понадобятся бокорезы, для скручивания жил – пассатижи.
  5. Индикатор НН – для проверки наличия напряжения.
  6. Перфоратор, коронка, насадка в виде зубила и сверла – для устройства гнезд подрозетников.
  7. Отвертки.
  8. Молоток.
  9. Строительный уровень.
  10. Маркер.
  11. Алебастр – для «примораживания» электропроводки и подрозетников.
  12. Гипсовая или цементная сухая штукатурная смесь – для заделки штроб.

Правила безопасности

Чтобы избежать рисков в процессе монтажа и дальнейшей эксплуатации проводки, соблюдайте такие правила:

  • Работать необходимо только при отключенном электричестве.
  • Нельзя соединять провода скрутками, даже если они выполнены из одного материала. Из-за постоянного нагрева-остывания скрутки ослабевают, что чревато возгоранием из-за плохого контакта.
  • Соединять провода нужно с помощью специальных зажимных гильз. Если жилы выполнены из разных материалов (медь и алюминий), их подключают посредством специальных переходников.
  • Инструмент для работы с электропроводкой должен иметь ручки с надёжной резиновой изоляцией.
  • Автоматы для электросети следует подбирать в зависимости от мощности потребления. Для дома и квартиры обычно устанавливают автоматы на 16-25 А.
  • Повороты проводки можно делать только под прямым углом.
  • В каждой комнате должна быть отдельная распределительная коробка.
  • На вводе желательно помимо автоматов дополнительно устанавливать УЗО для защиты от поражения током. Лучше приобрести диффавтоматы, которые выполняют одновременно функцию обычных автоматов и УЗО.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам.

Вы хорошо разбираетесь в теории монтажа открытой проводки и обладаете практическим опытом выполнения электротехнических работ? Может, вы хотите дополнить изложенный нами материал уточнениями или полезными рекомендациями? Пишите комментарии в блоке под статьей, делитесь своим опытом с новичками – многие пользователи будут благодарны вам.
