Частотный преобразователь: конструкция, принцип действия

Устройство частотного преобразователя

В большинстве случаев устройство частотного преобразователя базируется на схеме двойного преобразования. Агрегаты включают: звено постоянного тока (неуправляемый выпрямитель), силовой импульсный инвертор и управляющую систему. В свою очередь, звено постоянного тока включает неуправляемый выпрямитель и фильтр. Здесь переменное напряжение сети преобразуется в напряжение постоянного тока. В силовой трехфазный импульсный инвертор входит шесть транзисторных ключей и каждая обмотка двигателя подключается через определенный ключ к положительному/отрицательному выводам выпрямителя. Посредством инвертора выполняется преобразование выпрямленного напряжения в трехфазную переменную величину нужной частоты и амплитуды, прикладываемую к обмоткам статора электрического двигателя.

В роли ключей используются силовые IGBT-транзисторы. Если сравнивать их с тиристорами, то первые имеют более высокую частоту переключения, что дает возможность вырабатывать выходной сигнал синусоидальной формы при минимальных искажениях. Информация о том, как подключить и настроить частотный преобразователь будет рассматриваться ниже. В данном разделе приведено только общее устройство преобразователя частоты для ознакомления.

Простой самодельный инвертор напряжения 12-220В на двух транзисторах

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр – 35 мм, высота – 20мм. Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше. Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата – переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 – 0.54 Ампера.

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах. А чаще всего у радиолюбителя запасы радиодеталей ограничены. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит – проверял лично.

Самодельный преобразователь напряжения.

Часто задаваемые вопросы

Как рекомендуемый ток заряда до 0,3C влияет на пластины батарей?
У обычной свинцово-кислотной батареи при токах заряда 0,25-0,3С будет происходить ускоренная реакция выделения водорода, что приведет к высыханию и набуханию батареи. У батарей серии Carbon в следствие емкостного эффекта и увеличения числа пластин, большие токи будут равномерно распределены по пластинам, что предотвратит негативные реакции по расщеплению воды в составе электролита.

Почему не работает преобразователь напряжения?
Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных). Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам.

Какие трудности могут возникнуть при ремонте преобразователя напряжения?
Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.

Синхронизируемые ПНЧ

Точность ПНЧ определяется точностью вольт-секундной площади импульса обратной связи, поэтому вместо одновибратора в синхронизируемых ПНЧ длительность импульса обратной связи формируется равной периоду опорной частоты тактового генератора с кварцевой стабилизацией.

Рассмотрим микросхемы AD7741 / AD7742 (рис. 3, 4), заявленные фирмой Analog Devices как новое поколение синхронизируемых ПНЧ.

Рис. 3. Типовая схема включения AD7741

Рис. 4. Схема включения AD7742

AD7741 — это одноканальная версия в 8-выводном корпусе (DIP/SOIC), а AD7742 — многоканальная в 16-выводном (DIP/SOIC). Микросхема AD7741 имеет один буферизированный вход и работает с однополярным входным напряжением в диапазоне 0–V_REF. AD7742 имеет четыре буферизированных входа, которые могут быть использованы как два дифференциальных или три псевдодифференциальных для работы с дифференциальным входным сигналом в диапазоне ±V_REF/GAIN.

AD7742 имеет вход GAIN установки коэффициента усиления 1 или 2 и вход UNI/BIP задания униполярного/биполярного преобразования. Обе микросхемы содержат встроенный источник опорного напряжения VREF = +2,5 В, но предоставляют пользователю возможность подключать внешний источник. Обе питаются напряжением +5 В, потребляя ток 6 мА. Микросхемы также содержат блок логики понижения энергопотребления, который позволяет снизить потребление тока до 35 мкА в «спящем» режиме.

Входной сигнал через усилитель подается на емкостной модулятор, который преобразует входное напряжение в выходную последовательность импульсов фиксированной длительности. Выходной импульс генерируется по фронту сигнала тактового генератора (рис. 5). Длительность выходного импульса равна длительности тактового, а задержка между фронтом последнего и фронтом импульса на выходе обычно составляет 9 нс.

Рис. 5. Многоканальное аналого-цифровое преобразование с использованием синхронизируемых ПНЧ

Характерной особенностью AD7741/AD7742 является смещенный диапазон выходной частоты: нижней границе входного диапазона соответствует выходная частота 0,05F_CLKIN, а верхней — 0,45F_CLKIN (рис. 6). Таким образом, диапазон выходной частоты составляет 0,4F_CLKIN. Максимально допустимая частота тактового генератора — 6 МГц.

Рис. 6. Характеристика преобразования: а) AD7741, б) AD7742 в биполярном режиме

Выход обеспечивает КМОП-уровни и позволяет подключать одну ТТЛ-нагрузку. Для управления светодиодом оптопары требуется усилитель или специальная схема с входным током менее 1,6 мА.

Удобно использовать ПНЧ совместно с микроконтроллерами, имеющими встроенные таймеры/счетчики. В восьмиканальном модуле ввода аналоговых сигналов AIN8 комплекса Decont производства АОЗТ «ДЭП» применен PIC-процессор. На встроенный счетчик сигналы с выходов ПНЧ подаются по очереди через мультиплексор.

Одновременное многоканальное преобразование требует большого числа счетчиков. Реализовать массив счетчиков со схемой управления и выходом в магистраль микропроцессора можно в программируемой логической интегральной схеме, как это сделано в модуле аналоговых сигналов A16 производства АО «ТЕКОН» (Москва).

Большинство микросхем ПНЧ могут быть использованы для обратного преобразования «частота—напряжение» (ПЧН). Рисунок 7 иллюстрирует включение VFC32 для работы в режиме интегрирующего ЦАП, выходное напряжение которого пропорционально среднему значению частоты входного сигнала. ПЧН полезны в схемах гальванической развязки аналоговых сигналов, в тахометрах, в электроприводе, в телеметрии.

Рис. 7. Схема включения VFC32 в режиме ПЧН

Для электронных счетчиков электроэнергии созданы преобразователи произведения двух напряжений в частоту следования импульсов , например AD7750.

Микросхемы ПНЧ ведущих фирм производителей электронных компонентов для аналого-цифрового преобразования:

Analog Devices (AD537, AD650, AD652, AD654, ADVFC32, AD7741, AD7742, AD7750);
Burr-Brown (VFC32, VFC320, VFC100, VFC101, VFC110, VFC121);
National Semiconductor (LM231, LM331);
TelCom (TC9400, TC9401, TC9402);
ПО «Альфа», г. Рига (КР1108ПП1).

При выборе ПНЧ следует учитывать:

количество внешних компонентов, требования к их качеству, цену;
точность ПНЧ (характеризуется интегральной нелинейностью, смещением и дрейфом нуля, смещением и дрейфом коэффициента преобразования);
диапазон выходной частоты (Df = f_max – f_min) для получения требуемой разрешающей способности за время измерения;
входное сопротивление или входной ток для согласования с датчиками;
энергопотребление (количество и уровни напряжений питания, ток потребления);
возможность прямого подключения оптрона к выходу ПНЧ.

Источник

Как осуществляется подключение преобразователя частоты?

Если рассмотреть монтаж преобразователя частоты схематически, то вес процесс сводиться к соединению контактов самого устройства, электродвигателя и управляющего блока-предохранителя. Достаточно соединить провода всех элементом, подключить двигатель к сети и запустить его.

На первый взгляд, ничего сложного в этом нет, но, на самом деле, процедура монтажа имеет некоторые свои нюансы:

Очень важно, чтобы в цепи между самим частотником и источником питания был установлен предохранитель. Он позволит своевременно отключать устройства в случае перепадов напряжения, сохраняя их работоспособность

Примечательно, что при подключении к трехфазной сети, необходимо, чтобы сам предохранитель также был трехфазным, но имел общий рычаг для отключения. Это даст возможность отключать питание сразу на всех фазах даже, если только на одной случилось короткое замыкание или перегрузка. Если преобразователь подключается к однофазной сети, то и предохранитель должен быть однофазным. В данном случае при расчетах необходимо учитывать ток только одной фазы, но умноженный на 3. Всегда стоит помнить, что в инструкции практически к любому преобразователю указаны требования и нормы по его установке. С ними необходимо ознакомиться еще до начала работ.
Фазовые выходы частотного преобразователя подключаются к контактам самого электродвигателя. При этом в зависимости от напряжения частотника обмотки двигателя могут иметь формацию «звезда» или «треугольник». Обычно на корпусе двигателя указано два значения напряжения. Если частотник соответствует меньшему, то обмотки соединяются «звездой», если большему – «треугольником». Вся эта информация обычно пропечатывается в инструкции.
В комплекте практически с каждым преобразователем частоты прилагается выносной пульт управления. Он не является обязательным элементов цепи, ведь на самом устройстве также есть свои элементы управления, но позволяют существенно упростить работу с оборудованием. Пульт можно монтировать на любом расстоянии от частотника. Обычно делается это следующим образом: преобразователи частоты, которые имеют низкую степень защиты располагаются подальше от двигателя, а сам пульт выносится непосредственно к рабочему месту около оборудования.

Не менее важным этапом установки частотного преобразователя является его тестовый запуск. Он осуществляет по следующей схеме:

После подключения всех элементов системы (предохранитель, панель управления, частотник, двигатель) необходимо перевести рукоять на пульте управления в активное положение на несколько градусов.
Тумблеры предохранителя переключить в положение «ВКЛ». После этого на частотном преобразователи должны загореться световые индикаторы, которые будут сигнализировать, что оборудование подключено правильно, а двигатель должен начать медленно вращаться.
Если вал двигателя начал вращаться в другу от нужной сторону, необходимо перепрограммировать сам частотный преобразователь на реверсное движение. Практически все современные устройства поддерживают такую функцию.
Постепенно передвигайте рукоять управления и следите за работой двигателя – частота вращения вала должна расти по мере того, как вы передвигаете рукоять.

Если при тестовом запуске никаких проблем обнаружено не было, значит, вы сделали все правильно и система может включаться в рабочий процесс.

Регулируемый преобразователь напряжения

Эти устройства направлены на работу как в режиме повышения напряжения, так и в режиме понижения. Чаще всего это всё-таки аппараты, выполняющие плавную регулировку величины выходного сигнала, который ниже входного. То есть на вход подаётся 220 Вольт, а на выходе получаем регулируемую постоянную величину, допустим, от 2 до 30 вольт. Такие приборы с очень тонкой регулировкой применяются для проверки стрелочных и цифровых приборов в лабораториях. Очень удобно когда они оснащены цифровым индикатором. Нужно признать, что каждый радиолюбитель брал за основу своих первых работ именно этот вид, так как питание для определённой аппаратуры может быть разное по величине, а этот источник питания получался весьма универсальным. Как сделать качественный и работающий долгое время преобразователь, вот основная проблема юных радиолюбителей.

Что какое преобразователь напряжения

Преобразователь – это электротехническое устройство, преобразующее электроэнергию одних параметров или показателей качества в электроэнергию с другими значениями параметров или показателей качества. Параметрами электрической энергии могут являться род тока и напряжения, их частота, число фаз, фаза напряжения. По степени управляемости преобразователи электрической энергии подразделяются на неуправляемые и управляемые. В управляемых преобразователях выходные переменные: напряжение, ток, частота — могут регулироваться.

По элементной базе преобразователи электроэнергии подразделяются на электромашинные (вращающиеся) и полупроводниковые (статические). Электромашинные преобразователи реализуются на основе применения электрических машин и в настоящее время находят относительно редкое применение в электроприводах. Полупроводниковые преобразователи могут быть диодными, тиристорными и транзисторными.

По характеру преобразования электроэнергии силовые преобразователи подразделяются на выпрямители, инверторы, преобразователи частоты, регуляторы напряжения переменного и постоянного тока, преобразователи числа фаз напряжения переменного тока.

В современных автоматизированных электроприводах применяются главным образом полупроводниковые тиристорные и транзисторные преобразователи постоянного и переменного тока. Достоинствами полупроводниковых преобразователей являются широкие функциональные возможности управления процессом преобразования электроэнергии, высокие быстродействие и КПД, большие сроки службы, удобство и простота обслуживания при эксплуатации, широкие возможности по реализации защит, сигнализации, диагностирования и тестирования как самого электрического привода, так и технологического оборудования.

Принцип работы преобразователя напряжения.

Вместе с тем, для полупроводниковых преобразователей характерны и определенные недостатки. К ним относятся: высокая чувствительность полупроводниковых приборов к перегрузкам по току, напряжению и скорости их изменения, низкая помехозащищенность, искажение синусоидальной формы тока и напряжения сети.

Как обозначаются конденсаторы на схеме.
Читать далее

Как отличается параллельное и последовательное соединение резисторов.
Читать далее

Масляные трансформаторы – что это такое, устройство и принцип работы.
Читать далее

Как выбрать ПЧ перед тем, как его купить

Перед тем, как выбрать частотный преобразователь,проверяют электрическую совместимость с двигателем и нагрузочной способностью (мощностью).

Рис. №1. Структурная схема работы системы насосных агрегатов от преобразователя частоты VFD.

При работе преобразователя частоты с одним двигателем выбор проводят в зависимости от паспортных характеристик. При выборе учитываются такие показатели, как:

Мощности по паспорту ПЧ и электродвигателя должны быть равными. Этот параметр действует в случае использования двигателей с двумя парами полюсов (2p=4), со скоростью вращения до 1500 об/мин, с постоянным моментом. Он же действует и для ПЧ, которые могут справиться с перегрузом в 150% (конвейеры, транспортерные ленты) и для преобразователей, работающих с перегрузом 120% (вентиляторы, центробежные насосы).
Величина номинального тока должна быть равной и быть больше продолжительного фактического тока, который потребляется двигателем (тока нагрузки).

Время разгона двигателя при пусковом токе 150% составляет 120% для преобразователей, специализирующихся в насосных агрегатах, от номинального ПЧ обычно не должно превышать 60сек.

Входное напряжение сети должно удовлетворять преобразователь, он должен сохранять свою работоспособность при любых отклонениях напряжения от нормы.
Диапазон регулирования частот, который может поддерживать преобразователь должен удовлетворять высокоскоростному режиму двигателя.
Наличие дискретных входов управления необходимо для ввода различного рода команд, запрограммированных пользователем. Нужны и аналоговые, служат для ввода сигналов задания и для обратной связи. Необходимы и цифровые входы, служащие для высокочастотных сигналов, поступающих от энкордеров или цифровых датчиков скорости и положения.
Число выходных сигналов служат для создания сложных схем для системы насосных станций.
Возможность оперативного управления в рабочем режиме, это могут быть входы управления с помощью пульта. Или управление с помощью шины последовательной связи посредством контроллера или компьютера. Может быть это будет комбинированное управление.
Выбор преобразователя зависит от предпочтения способа управления электродвигателем, скалярное или векторное управление. Зависит раздельного векторного управления двигателями или скалярное управление – поддержание одного постоянного отношения выходного напряжения к выходной частоте. Для насосных агрегатов более свойственен способ векторного управления.
К более точным критериям выбора частотника принадлежит параметр, определяющий работу двигателя на установившейся скорости. При работе преобразователя с одним двигателем необходимая мощность для запуска рассчитывается по формуле:

Рис. №2. Формула расчета полной пусковой мощности.

Ток потребления двигателем от преобразователя при сетевом напряжении 220/380В рассчитывают по формуле:

Рис. №3. Расчет механических характеристик двигателя.

Рис. №4. Таблица неравенств, которые необходимо соблюдать при выборе ПЧ для работы одного частотника с несколькими двигателями.

Типы управления частотным преобразователем

Существует два основным метода управления электродвигателями с использованием частотных преобразователей:

Скалярный.
Векторный.

Асинхронные системы управления на сегодняшний день считаются самыми распространенными. Они используются в приводах вентиляторов, насосов, компрессоров и т.д. Главный принцип, который лежит в основе скалярного управления, состоит в изменении частоты и амплитуды напряжения по закону U/fn = const, где n всегда больше 1. Соответственно, меняя напряжение U, мы изменяем и частоту f в степени n. При этом степенное значение определяется в зависимости от особенностей самого частотного преобразователя и его назначения.

Сама методика скалярного управления достаточно проста с точки зрения ее технической реализации, но при этом имеет два существенных недостатка. Первый заключается в том, что без дополнительного датчика скорости вы не сможете регулировать скорость вала, ведь она напрямую зависит от нагрузки. Данную проблему можно решить простым приобретение датчика.

Но существует еще один недостаток – невозможность регулировки момента. Казалось бы, данная проблема тоже решается покупкой датчика момента. Но он достаточно дорог, да и само управление получится весьма спорным. К тому же, совместно управлять и скоростью и моментом при скалярном типе управления невозможно.

Векторный тип управления подразумевает, что в саму систему закладывается математическая модель работы электродвигателя, что позволяет на программном уровне по входным параметрам рассчитывать и скорость, и момент. При этом обязательно только наличие датчика, который будет снимать показатели тока фаз статора.

Существует два класса векторных систем управления:

Без датчиков скорости.
С датчиками скорости.

Их использование в тех или иных случаях определяется в зависимости от условий эксплуатации двигателя. Если диапазон изменения скорости вращения вала не превышает 1:100, а требования по точности не более 0,5%, то отлично подойдет система без датчиков.

Если же диапазон изменения скорости составляет 1:1000, а требования по точности установлены на уровне до 0,02%, то лучше использовать системы управления с датчиками.

Стоит отметить, что у векторного управления также есть свои недостатки. Например, для их настройки требуются большие вычислительные мощности и знание рабочих параметров двигателей. Кроме того, векторное управление не может использоваться там, где в преобразователю частот подключено сразу несколько рабочих агрегатов – там целесообразно применять скалярные системы.

Принцип построения инверторов [ править | править код ]

Преобразование постоянного напряжения первичного источника в переменное достигается с помощью группы ключей, периодически коммутируемых таким образом, чтобы получить знакопеременное напряжение на зажимах нагрузки и обеспечить контролируемый режим циркуляции в цепи реактивной энергии. В таких режимах гарантируется пропорциональность выходного напряжения. В зависимости от конструктивного исполнения модуля переключения (модуля силовых ключей инвертора) и алгоритма формирования управляющих воздействий, таким фактором могут быть относительная длительность импульсов управления ключами или фазовый сдвиг сигналов управления противофазных групп ключей. В случае неконтролируемых режимов циркуляции реактивной энергии реакция потребителя с реактивными составляющими нагрузки влияет на форму напряжения и его выходную величину .

Инверторы напряжения со ступенчатой формой кривой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования формируются однополярные ступенчатые кривые напряжения, приближающиеся по форме к однополярной синусоидальной кривой с периодом, равным половине периода изменения выходного напряжения инвертора. Затем с помощью, как правило, мостового инвертора однополярные ступенчатые кривые напряжения преобразуются в разнополярную кривую выходного напряжения инвертора.

Инверторы с синусоидальной формой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования получают напряжение постоянного тока, значение которого близко к амплитудному значению синусоидального выходного напряжения инвертора. Затем это напряжение постоянного тока с помощью, как правило, мостового инвертора преобразуется в переменное напряжение по форме, близкое к синусоидальному, за счет применении соответствующих принципов управления транзисторами этого мостового инвертора (принципы так называемой «многократной широтно-импульсной модуляции»). Идея этой «многократной» ШИМ заключается в том, что на интервале каждого полупериода выходного напряжения инвертора соответствующая пара транзисторов мостового инвертора коммутируется на высокой частоте (многократно) при широтно-импульсном управлении. Причём длительность этих высокочастотных импульсов коммутации изменяется по синусоидальному закону . Затем с помощью высокочастотного фильтра нижних частот выделяется синусоидальная составляющая выходного напряжения инвертора. . При использовании однополярного источника постоянного напряжения (доступны уровни 0 и U_d, где U_d — напряжение постоянного тока, питающего инвертор) эффективное значение первой гармоники фазного напряжения U e f f ( 1 ) = 0.45 U d <displaystyle U_< m >^<(1)>=0.45U_< m >>При использовании двуполярного источника постоянного напряжения (доступны уровни 0, -U_d/2 и U_d/2) амплитудное значение первой гармоники фазного напряжения U m ( 1 ) = 0.5 U d <displaystyle U_< m >^<(1)>=0.5U_>соответственно, эффективное значение U e f f ( 1 ) = 0.35 U d <displaystyle U_< m>^<(1)>=0.35U_< m >>

Инверторы напряжения с самовозбуждением

Инверторы с самовозбуждением (автогенераторы) относятся к числу простейших устройств преобразования энергии постоянного тока. Относительная простота технических решений при достаточно высокой энергетической эффективности привело к их широкому применению в маломощных источниках питания в системах промышленной автоматики и генерировании сигналов прямоугольной формы, особенно в тех приложениях, где отсутствует необходимость в управлении процессом передачи энергии. В этих инверторах используется положительная обратная связь, обеспечивающая их работу в режиме устойчивых автоколебаний, а переключение транзисторов осуществляется за счет насыщения материала магнитопровода трансформатора. В связи со способом переключения транзисторов, с помощью насыщения материала магнитопровода трансформатора, выделяют недостаток схем инверторов, а именно низкий КПД, что объясняется большими потерями в транзисторах. Поэтому такие инверторы применяются при частотах f <displaystyle f>не более 10 кГц и выходной мощности до 10 Вт. При существенных перегрузках и коротких замыканиях в нагрузке в любом из инверторов с самовозбуждением происходит срыв автоколебаний (все транзисторы переходят в закрытое состояние).

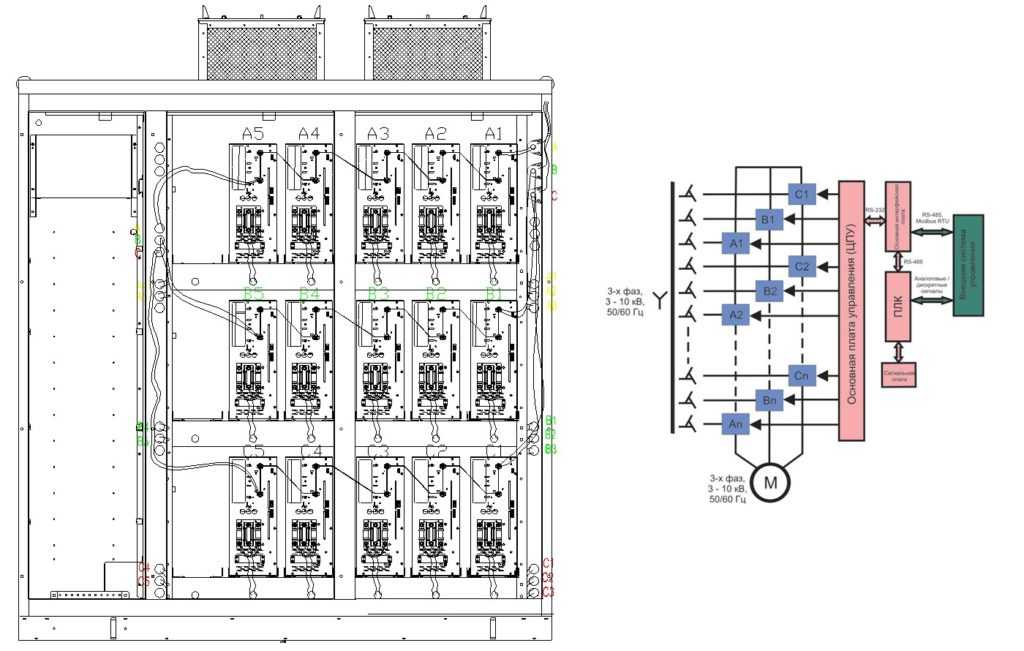

Устройство и преимущества высоковольтных преобразователей

Высоковольтный преобразователь частоты размещают в электротехническом шкафу с тремя секциями:

Отделение трансформатора. Разделительный трансформатор содержит первичную обмотку и несколько вторичных. Их количество равно числу силовых ячеек. Вторичные обмотки обеспечивают независимое электропитание ячеек со сдвигом фаз относительно друг друга. Схема снижает количество помех, поступающих в сеть от преобразователя.
Секция силовых ячеек. Там размещены от 15 до 27 взаимозаменяемых силовых модуля. Такая конструкция обеспечивает высокую ремонтопригодность преобразователя.
Отделение управляющего устройства. В секции расположен ШИМ-модулятор и управляющий контроллер. На двери блока управления размещена панель для регулировки и задания параметров.

Высоковольтные преобразователи комплектуют датчиками для контроля температуры в секциях трансформатора и силовых ячеек. Для приводов оборудования, применяемого в непрерывных технологических процессах, выпускают устройства с блоком бесперебойного питания. ИБП позволяет переключить двигатель в режим торможения и обеспечивает сохранение всех данных при пропадании напряжения.

Устройства обеспечивают обычный пуск, старт на подхвате, запуск при определенном положении ротора, реверсивный пуск. Возможна остановка выбегом и с заданным замедлением.

Высоковольтные преобразователи легко интегрируются в систему АСУТП. Они укомплектованы встроенным ПИД-регулятором, блоком внешней связи с поддержкой протоколов:

RS-485.
Profibus-DP.
Modbus-TCP/IP.
Других базовых стандартов обмена данными.

Преобразователи на двигатели 6-10 кВ позволяют отказаться от дорогих электроаппаратов защиты. Устройства обеспечивают защиту:

От перегрузок, сверхтоков коротких замыканий.
От обрыва фаз и замыканий на землю.
От перегрева.
От перепадов напряжения.
Других аварий и ненормальных режимов.

При выходе из строя одной из ячеек, преобразователь продолжает работу без изменений. Независимое электропитание, сдвиг нейтральной точки позволяют шунтировать неисправный силовой элемент. Баланс выходного напряжения в этом случае поддерживается коррекций угла между фазами. Это возможно благодаря отсутствию связи между нейтральной точкой преобразователя и нейтральной точкой электродвигателя. Возможность байпаса силовых ячеек существенно увеличивает надежность привода.

При выходе преобразователя из строя предусмотрена возможность прямого подключения электродвигателя к сети. Функция используется при невозможности простоев оборудования в непрерывном производстве. Возможно синхронизированное переключение двигателя с преобразователя частоты напрямую в питающую сеть. Такие преобразователи частоты дополнительно комплектуются реактором с системой управления.

Для металлургической, горнодобывающей и химической промышленности выпускают устройства с жидкостным охлаждением.

Высоковольтные преобразователи частоты обладают всеми преимуществами устройств частотного управления. Они снижают энергопотребление, обеспечивают снижение пусковых токов, позволяют осуществлять регулирование скорости и момента на валу электродвигателя.

Высокочастотный преобразователь напряжения

За счёт применения повышающих преобразователей появляется возможность уменьшения габаритов всех электронных и электромагнитных элементов, из которых состоят схемы, а это значит снижается и стоимость трансформаторов, катушек, конденсаторов и т. д. Правда, это может вызывать высокочастотные радиопомехи, которые влияют на работу других электронных систем, да и обычных радиоприёмников, поэтому нужно надёжно экранировать их корпуса. Расчет преобразователя и его помех должен производиться высококвалифицированным персоналом.

Что такое преобразователь сопротивления в напряжение? Это особый вид, который используется только при производстве и изготовлении измерительных приборов, в частности, омметров. Ведь основа омметра, то есть прибора измеряющего сопротивление, выполнена в измерении падения U и преобразовании его в стрелочные или цифровые показатели. Обычно измерения производятся относительно постоянного тока. Измерительный преобразователь — техническое средство, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации, а также передачи. Он входит в состав какого-либо измерительного прибора.

Уход за преобразователем

Чтобы продлить срок службы ПЧ следует осуществлять за ним соответствующий уход:

Отслеживать оседание пыли на внутренних элементах и производить своевременную чистку устройства при помощи компрессора.
Удостоверяться в работоспособности узлов, которые используются механизме, и производить их замену, если возникает такая необходимость.
Соблюдать адекватную рабочую температуру (не более +40°С) механизма и уровень напряжения на управляющей шине.
Регулярно (не реже одного раза за 3 года) обновлять слой термопасты на силовых компонентах устройства.
По возможности соблюдать умеренный уровень влажности.
