Монтаж электропроводки на кухне

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление Назначение

Усилитель с адаптером

Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору.

К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.

Разветвитель ТВ кабеля

Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам.

Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.

Сумматор телесигналов

По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.

ТВ розетка для F-разъема при подключении антенного штекера

Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.

Штекер антенный

Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Виды электропроводки

Прежде чем приступать непосредственно к процессу монтажа нам следует определиться с типом проводки, который мы будем монтировать в каждой комнате. Всего существует два вида: открытая и скрытая проводка. Каждый из этих типов имеет собственные достоинства и недостатки.

Любая из них может применяться в любом помещении, отличается только цена и трудозатраты, необходимые для выполнения работ. Поэтому давайте более подробно остановимся на нормах монтажа для каждого из этих видов.

Открытый тип проводки

Открытый тип проводки предполагает монтаж проводников по поверхности стен, потолков или полов. При этом провода могут прокладываться как на поверхности, так и внутри специальных защитных элементов, таких как короба или трубы. В отдельных случаях они требуют подкладки специальных материалов между проводом и стеной. Но давайте обо всем по порядку.

Для этого, прежде всего, давайте определимся с поверхностями, по которым будет осуществляться монтаж. Это могут быть сгораемые, трудносгораемые и несгораемые поверхности. К сгораемым можно отнести обычное дерево. К трудносгораемым — дерево, имеющее специальные противопожарные пропитки. К несгораемым поверхностям относятся бетон, кирпич и другие материалы со схожими свойствами.

  • Провода, так же подразделяются на сгораемые, трудносгораемые и несгораемые. Определить этот параметр вы можете по маркировке провода.
  • Еще одним параметром, который влияет на способ монтажа, являются характеристики самого помещения. Ведь согласитесь, нельзя прокладывать провод в парилке или душевой, так же как в обычной комнате. Поэтому существуют еще такие параметры как влажные, сырые, пыльные, наружные и сухие помещения.
  • В итоге получается, что способ прокладки зависит от того, какой провод, и по какой поверхности прокладывается. В нашей статье мы рассмотрим только самые часто встречающиеся варианты. Просмотреть же как проводка дома должна выполнятся в каждом отдельном случае вы можете в табл. 2.1.2 и 2.1.3 ПУЭ.

Если мы имеем обычную квартиру со стенами из бетона или кирпича, то здесь возможно несколько вариантов выполнения открытой проводки. Незащищенные провода можно прокладывать на изоляторах, роликах или струнах. Можно прокладывать в сгораемых коробах и лотках с открывающимися крышками. Можно монтировать в специальных оболочках, выполненных из трудносгораемых или сгораемых материалов, непосредственно по поверхности стен потолка или пола. В этом случае речь обычно идет о применении пластиковой гофры.

  • Если же монтируется проводка для частного дома, выполненного из дерева, то здесь все немного сложнее. В этом случае, если вы используете ролики, изоляторы или струны, то между проводом и стеной должен быть подложен несгораемый материал.
  • Если используется короб или труба, то она обязательно должна быть выполнена из несгораемого материала. Обычно это металл. Если это не так, то вам так же потребуется подкладка несгораемых материалов.

Скрытый тип проводки

Скрытой проводкой называется проводник, проложенный внутри строительных каналов, либо под слоем штукатурки в специальных бороздах – штробах. С эстетической точки зрения этот способ кажется более привлекательным, но вот с финансовой — это далеко не всегда так.

  • Как и в случае с открытой проводкой, определяющими при принятии решения становятся табл. 2.1.2 и 2.1.3 ПУЭ. Поэтому и факторы влияющие на выбор проводки остаются теме же.
  • Давайте рассмотрим несколько вариантов. Для начала, как и в первом случае, возьмем кирпичную или бетонную стену. Как говорит инструкция, мы можем прокладывать даже незащищенный провод, если тот монолитно скрыт под слоем штукатурки. Для увеличения ремонтопригодности проводки можно использовать монтаж в сгораемых трубах – гофре.

Но если монтаж выполняется с применением сгораемых или трудно сгораемых материалов, то в этом случае необходима подкладка несгораемых материалов. Сами оболочки должны быть покрыты слоем штукатурки или другого несгораемого материала со всех сторон.

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики.

Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

  1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
  2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
  3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
  4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
  5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
  6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
  7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
  8. Пренебрежение техникой безопасности. Правила ТБ написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
  9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
  10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные.

Важно помнить, что монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию

Основные пункты требований и правил


Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

  • вводной — 4 мм;
  • розетки — 2,5 мм;
  • осветительная группа — 1 мм.

Количество жил проводника:

  • однофазная линия — 2;
  • однофазная сеть с заземлением — 3;
  • двухфазная подача — 3;
  • двухфазная сеть с заземлением — 4.


Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

  • пол — 30-120 см;
  • стыки панелей — 20 см;
  • оконные и дверные проемы — 10 см;
  • канализационные и водопроводные трубы — 30 см;
  • раковины, ванны — 50 см;
  • отопительные приборы — 20 см;
  • электроплиты — 15 см;
  • газовые магистрали — 40 см.

Виды проводки:

  • с изоляцией одного и нескольких цветов;
  • медные и алюминиевые;
  • с обычным и негорючим покрытием.


Защитные автоматы, которые устанавливаются в электромонтажный щит:

  • пакетного типа;
  • релейные;
  • плавкие;
  • электронные.

Схемы разводки линий:

  • последовательные;
  • параллельные;
  • комбинированные.

Монтаж скрытой электропроводки

Скрытая электропроводка

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

  • В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
  • Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
  • На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

Прокладка электропроводки в гофрированных трубах

В местах, где эстетика не является необходимым требованием, для прокладки нескольких проводов по одной линии используются гофрированные трубы из пластика (ПВХ).

Прочный негорючий пластик и жесткость ребристой поверхности хорошо защищают провода от механических повреждений. В то же время отличная гибкость позволяет прокладывать проводку по максимально неровным поверхностям и в углах.

Внутри гофры можно поместить несколько проводов или силовые кабели. Общая толщина пучка проводов не должна превышать 40% диаметра трубы, чтобы проще было разделять их при ремонте.

К поверхностям изолятор крепится скобами, клипсами или пластиковыми хомутами на дюбелях. Достаточно толстые гофры крепятся крепежными элементами через 0,6 – 1 м.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

  • Разметка трасс прокладки кабельных жгутов.
  • Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
  • Обустройство ниш для установки розеток и выключателей.


Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

  • Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
  • Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
  • Скоба металлическая для крепления кабеля
  • Скоба пластиковая для крепления кабеля
  • Изолятор электрический для крепления ретро проводки
  • Дюбель стяжка для крепления проводниковой или кабельной продукции
  • Дюбель-хомут для крепления плоского и круглого кабеля
  • Самодельный крепеж из стальной ленты
  • Самодельный крепеж из кусков провода
  • Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
  • Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).


Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

  • Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
  • Их удаление от земли на участке пешеходной зоны – 3,74 метра.
  • Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

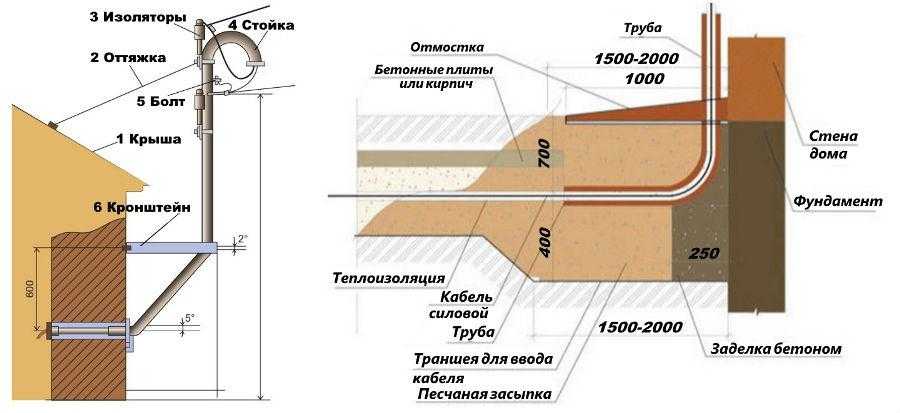

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

  1. Рубильник (вводный автомат).
  2. Счетчик учета.
  3. Линейные автоматические устройства.
  4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

  • В первом случае в помещении не предусмотрена смотровая яма.
  • Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Допустимые уровни электромагнитного излучения

Допустимые уровни электромагнитного излучения радиочастотного диапазона (30 кГц-300 ГГц)

электромагнитного излучения

En (ППЭn) — напряженность электрического поля (плотность потока энергии), создаваемая в данной точке каждым источником ЭМИ РЧ; EПДУ (ППЭПДУ)— допустимая напряженность электрического поля (плотность потока энергии).В случаях, когда для излучения всех источников ЭМИ РЧ установлены разные ПДУ:

6.4.1.3. При установке антенн передающих радиотехнических объектов на жилых зданиях интенсивность ЭМИ РЧ непосредственно на крышах жилых зданий может превышать допустимые уровни, установленные для населения, при условии недопущения пребывания лиц, профессионально не связанных с воздействием ЭМИ РЧ на крышах при работающих передатчиках. На крышах, где установлены передающие антенны, должна иметься соответствующая маркировка с обозначением границы, где пребывание людей при работающих передатчиках запрещено. 6.4.1.4. Измерения уровня излучения следует производить при условии работы источника ЭМИ на полной мощности в точках помещения, наиболее приближенных к источнику (на балконах, лоджиях, у окон), а также у металлических изделий, находящихся в помещениях, которые могут являться пассивными ретрансляторами ЭМИ и при полностью отключенных изделиях бытовой техники, являющихся источниками ЭМИ РЧ. Минимальное расстояние до металлических предметов определяется инструкцией по эксплуатации средства измерения. Измерения ЭМИ РЧ в жилых помещениях от внешних источников целесообразно проводить при открытых окнах. 6.4.1.5. Требования настоящих санитарных правил не распространяются на электромагнитное воздействие случайного характера, а также создаваемое передвижными передающими радиотехническими объектами. 6.4.1.6. Размещение всех передающих радиотехнических объектов, расположенных на жилых зданиях, в том числе и радиолюбительских радиостанций и радиостанций, работающих в диапазоне 27 МГц, производится в соответствии с гигиеническими требованиями к размещению и эксплуатации сухопутной подвижной радиосвязи.

6.4.2. Допустимые уровни электромагнитного излучения промышленной частоты 50 Гц 6.4.2.1. Напряженность электрического поля промышленной частоты 50 Гц в жилых помещениях на расстоянии от 0,2 м от стен и окон и на высоте 0,5-1,8 м от пола не должна превышать 0,5 кВ/м. 6.4.2.2. Индукция магнитного поля промышленной частоты 50 Гц в жилых помещениях на расстоянии от 0,2 м от стен и окон и на высоте 0,5-1,5м от пола и не должна превышать 5 мкТл (4 А/м). 6.4.2.3. Электрическое и магнитное поля промышленной частоты 50 Гц в жилых помещениях оцениваются при полностью отключенных изделиях бытовой техники, включая устройства местного освещения. Электрическое поле оценивается при полностью выключенном общем освещении, а магнитное поле — при полностью включенном общем освещении. 6.4.2.4. Напряженность электрического поля промышленной частоты 50 Гц на территории жилой застройки от воздушных линий электропередачи переменного тока и других объектов не должна превышать 1 кВ/м на высоте 1,8 м от поверхности земли.

Допустимые уровни ионизирующего излучения

6.5.1. Мощность эффективной дозы гамма-излучения внутри зданий не должна превышать мощности дозы на открытой местности более чем на 0,2 мкЗв/час. 6.5.2. Среднегодовая эквивалентная равновесная объемная активность дочерних продуктов радона и торона в воздухе помещений ЭРОАRn +4,6ЭРОАTn не должна превышать 100 Бк/м3 для строящихся и реконструируемых зданий и 200 Бк/м3 для эксплуатируемых.

7.1. Выделение вредных химических веществ из строительных и отделочных материалов, а также из материалов, используемых для изготовления встроенной мебели, не должно создавать в жилых помещениях концентраций, превышающих нормативные уровни, установленные для атмосферного воздуха населенных мест. 7.2. Уровень напряженности электростатического поля на поверхности строительных и отделочных материалов не должен превышать 15 кВ/м (при относительной влажности воздуха 30-60%). 7.3. Эффективная удельная активность природных радионуклидов в строительных материалах, используемых в строящихся и реконструируемых зданиях, не должна превышать 370 Бк/кг. 7.4. Коэффициент тепловой активности полов должен быть не более 10 ккал/кв. м час град.

Пошаговая инструкция монтажа проводки в гараже

Подготовительный этап

Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.

При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.

Установка электрощита

Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

Прокладка наружной части электропроводки

Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.

Внутренняя проводка в гараже

Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.

Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

Напряжение 220 В Напряжение 380 В
Сила тока, А Мощность, кВт Сила тока, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4,0 38 8,3 30 19,8
6,0 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8

Освещение смотровой ямы

Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Разводка розеточной сети

Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.

Правильная организация заземления

Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.

В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Способы монтажа в зависимости от типа поверхности

Открытая проводка

Монтаж проводки в новых домах при использовании открытого метода имеет более высокие требования и зависит от типа используемого провода.

Но для любых типов поверхностей, по которым прокладывается провод , действуют следующие правила:

При пересечении провода трубопроводов расстояние между ними должно быть не менее 50 мм. Если это газопровод или обвязка вашего жидкотопливного котла, то расстояние должно быть не менее 100 мм.

  • Если провод проходит параллельно трубопроводу, то расстояние между ними должно составлять не менее 100 мм. Если же трубопровод содержит горючие вещества, то расстояние должно быть не менее 400 мм. Если же это трубопровод отопления, то следует предусмотреть защиту проводки от температурных воздействий.
  • В местах прохода через стены или перекрытия незащищенный провод следует размещать в трубах или металлических гофрах. Это не только защитит его, но и обеспечит легкий ремонт и замену. При этом нельзя допускать натяжки проводов.
  • Если монтаж электропроводки в загородном доме осуществляется при помощи труб или металлической гофры, то следует предусмотреть исключение возможности скапливания влаги. Это касается и возможности образования конденсата.

Требования к монтажу электропроводки

Теперь рассмотрим, как выполняется монтаж в зависимости от типа провода по поверхности из сгораемых материалов. Так провода и кабели в изоляции из сгораемых материалов необходимо монтировать на роликах, изоляторах или с подкладкой несгораемых материалов.

Кабели, изоляция которых выполнена из несгораемых материалов, могут прокладываться по элементам конструкций непосредственно. Если же необходим монтаж разных проводов, то его необходимо осуществлять в металлических коробах.

Если же осуществляется монтаж проводки в каркасном доме из несгораемых конструкций, то непосредственно по элементам конструкций можно прокладывать любые провода. И только в случае необходимости прокладки проводов разного типа требуется применение коробов из трудносгораемых или несгораемых материалов.

Скрытая проводка

Монтаж скрытой проводки значительно менее требователен. Так, согласно п.2.1.67 ПУЭ, запрещается только прокладка провода в вентиляционных каналах и шахтах.

Допускается лишь одиночное пересечение проводами данных элементов. При этом провод необходимо защитить стальной трубой.

Виды коробов для электропроводки

Если выполняется монтаж электропроводки в брусовом доме или по другим сгораемым поверхностям, то незащищенные провода следует заключать в подкладку из несгораемых материалов со всех сторон. Это же правило относится к проводам c трудносгораемой изоляцией.

А вот провода с несгораемой изоляцией можно располагать непосредственно по элементам конструкции. А при прокладке проводов разного типа необходимо использовать трубы или несгораемые короба.

Выполняя монтаж электропроводки многоэтажного дома или по другим несгораемым элементам, любые провода можно монтировать непосредственно в элементах строения. И только при прокладке проводов разного типа следует использовать короба из несгораемых и трудносгораемых материалов.

Правила монтажа проводки для электрической плиты

Прежде всего следует остановиться на правилах подключения и монтажа проводки электрической плиты. Ведь от этого фактора непосредственно зависят и требования, предъявляемые к ее сечению.

Схема подключения электрической плиты

Начнем с возможных вариантов подключения электроплиты к электрической сети. Существуют два возможных варианта – это подключение к однофазной сети и к трехфазной сети.

Схема подключения электрической плиты к трехфазной сети

Итак:

  • Подключение к трехфазной пяти проводной сети имеет массу преимуществ. В- первых это более быстрый нагрев электроплиты, во-вторых это меньшая нагрузка на провод, в-третьих это практически полностью отсутствующее падение напряжения даже во время работы электропечи при полной нагрузке.
  • Главным недостатком такого соединения является цена, которая за подключение трехфазной сети на порядок выше. Кроме того, можно отметить определённую сложность оформления такого подключения, а также требования к лицу, осуществляющему эксплуатацию такой сети. Зачастую эти проблемы становятся непреодолимыми.
  • В связи с этим значительно чаще используется однофазное подключение электрической плиты. Которое кроме доступности по всем параметрам уступает трехфазной сети. Однофазное подключение выполняется тремя проводами.
  • Что касается схемы подключения, то она идентична для сетей с любым количеством фаз. От вводного автомата электрическая печь подключается через отдельный групповой автомат. В некоторых случаях в качестве дополнительной защиты его оснащают УЗО автоматом. Но его наличие не обязательно.
  • Обычно инструкция предусматривает наличие розетки. Это так же относится к сети любого напряжения. Но в последнее время от нее все чаще отказываются, как ненадежного контактного соединения. В принципе правилами это не запрещено.
  • Если вы решили отказаться от розетки, то лучше отказаться и от других контактных соединений типа клеммников, и выполнить соединение цельным кабелем от группового автомата, до электрической плиты.

Требования предъявляемые к схеме подключения электрической печи

Теперь поговорим о требованиях, предъявляемых к подключению электрической печи. В принципе они достаточно логичны и не требуют специальных мер.

На фото представлена схема подключения электроплиты к однофазной сети

  • Начнем с вводного автомата. Согласно п.9.6 ВСН 59 – 88 вводной автомат на квартиру или дом с электроплитой должен быть рассчитан на номинальный ток в 40А. Но это касается только однофазной сети. В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими условиями.
  • Далее согласно п. 7.2 ВСН 59 – 88 для питания электрической плиты должна быть организована отдельная группа. Эта группа должна питаться согласно п. 9.6 ВСН 59 – 88 от группового автомата на номинальный ток в 25А. Это опять-таки касается только однофазных подключений.
  • Проводка электрическая для электроплиты должна отвечать нормам ПУЭ и кирпичных, бетонных и железобетонных помещениях должна выполняться скрытым способом. Открытым способом проводку к электрической печи целесообразно прокладывать только в помещениях, выполненных из горючих материалов.
  • Розетка для электроплиты согласно п.12.27 ВСН 59 – 88 должна быть рассчитана на номинальный ток в 25А. При этом она обязательно должна иметь заземляющий контакт, как продемонстрировано на видео.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
