Прокладка кабеля на дачном участке

Соединения проводов

Делать разводку электросети в частном доме рекомендуется, конечно же, до выполнения чистовой отделки. Это позволит легко проложить провода должным образом с минимальным количеством соединений. Однако соединять кабели при монтаже электросети, конечно же, все же придется в любом случае. При выполнении этой процедуры специалисты, помимо всего прочего, советуют следовать таким рекомендациям:

  • соединять скруткой допускается только однородные металлы (мед/медь, алюминий/алюминий);
  • в скрутке полагается оставлять оголенные концы длиной не менее 40 мм;
  • соединять два провода между собой нужно как можно плотнее;
  • витки следует укладывать один рядом с другим;
  • упаковывать соединение сверху лучше всего термоусадочной трубкой.

Для того чтобы контакт в скрутке был 100-процентным, опытные электрики рекомендуют провода также дополнительно пропаивать.

Правильно выполненные скрутки станут гарантией безопасности домашней сети. Однако соединения проводов сегодня рекомендуется все же делать через специальные клеммные коробки с зажимами. Такие приспособления в особенности хорошо подойдут для большого коттеджа со значительным количеством мощных электроприборов.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

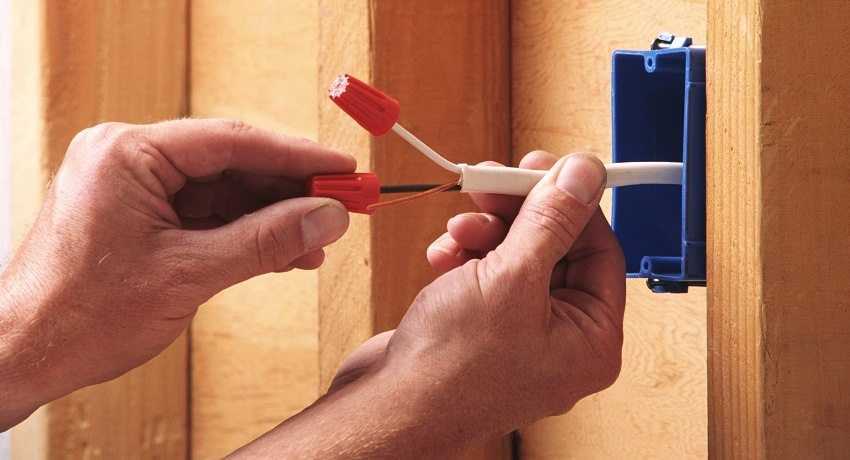

Монтаж электропроводки в деревянном доме своими руками: пошаговое руководство выполняемых работ

Благодаря экономичности строительства, легкости возведения и экологичности, многие отдают предпочтение именно деревянным домам. Существенным недостатком таких строений является повышенная пожароопасность

В связи с этим следует с особым вниманием подходить к вопросу электроснабжения деревянного дома. При строгом соблюдении рекомендаций, безопасно и качественно осуществляется монтаж электропроводки в деревянном доме

Пошаговая инструкция также будет в этом вопросе очень кстати.

Монтаж электропроводки в деревянном доме должен быть выполнен с учетом всех требований и правил.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.


Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)

Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины. Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Выбор проводки и комплектующих для частного дома

Приступим к изучению проводки, а именно их маркировки. Обозначение электропроводов включают в себя как числа, так и буквы.

Числа.

В первую очередь обозначается число жил, затем площадь сечения каждой жилы, после чего класс его гибкости.

Буквы.

А – алюминиевый провод. Если эта буква указана, она всегда стоит на первом месте. Отсутствие буквы А означает, что он имеет медные жилы.

Защитный слой кабеля имеет также свою маркировку:

П – полиэтиленная оболочка;

В – поливинилхлоридная оболочка;

Р – резиновая оболочка;

К – контрольный кабель.

Дополнительные обозначения:

ШВ – слой имеет герметичную защиту;

ОЖ – однопроволочная жила;

Э – указывает на присутствие наполнителя между жилами;

Г – гибкость провода;

П – плоскость провода;

Б – бронированный кабель;

НГ – огнестойкость провода;

LS – при плавлении провода отсутствует дым.

Монтаж проводки в квартире осуществляется следующими видами кабелей:

АВВГ – алюминиевый кабель, имеет устойчивость к горению;

ВВГ – медный провод. Может быть круглым или плоским. Имеет дополнительные маркировки – ВВГнг (медный, негорючий), ВВГнг-LS (медный, негорючий, с отсутствием дыма при плавлении);

ПВС – медный многожильный электропровод, имеет круглую форму. Популярный вид, применяется для подключения бытовой техники, удлинителей;

ШВВП – медный, многожильный электропровод, имеет плоскую форму. Часто применяется для подключения бытовых приборов и другой электротехники.

Маркировки кабелей ПБПП, ПУВП, ПУНП, ПУНГП имеют класс повышенной пожароопасности, поэтому запрещены при монтаже проводке в квартире.

При выборе сечения электропровода нужно знать мощность приборов, которые будут к нему подключены. Также стоит учесть тот факт, что провода между собой нужно подключать на основе правил ПУЭ.

Расчет и выбор кабеля по мощности и току

Что следует знать перед подключением проводки:

  • технические характеристики изоляции электропроводов не должно быть подвержены механическому повреждению;
  • при разводке проводов между коробками, розетками, выключателями, они должные иметь запас длины для комфортного и надежного подключения, которая составляет не менее 5 см;
  • любые скрутки запрещены правилами ПУЭ. Соединять электропровода без клеммных коробок можно специальными гильзами или быстрозажимными клеммами;
  • медные и алюминиевые провода можно соединять только при помощи клеммных колодок;
  • запрещено производить коммутацию жил в гофре, трубах, кабель-каналах. Все соединения следует производить в специальных распределительных коробках.

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

  1. Сеть, используемая для освещения.
  2. Сеть, используемая для питания розеток.
  3. Силовая сеть (для мощных потребителей).
  4. Сеть, используемая для уличного освещения.
  5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Нарисуйте схему прокладки кабелей и размещения устройств

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Порядок действий

Разводка электропроводки в частном доме может быть сделана своими руками

Электропроводка в доме или в квартире осуществляется до начала проведения отделочных работ. Самое главное, чтобы стояли стены, перегородки, а также крыша, если дом находится на этапе строительства. Последовательность мероприятий следующая:

  • Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
  • Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
  • Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
  • Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
  • Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
  • Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
  • Монтаж контура заземления и его подключение.
  • Испытание внутренней электропроводки и оформление акта.
  • Эксплуатация электропроводки.

План действий может иметь незначительные отличия от вышеописанного, но особенности заключаются в том, чтобы получить разрешение от соответствующих служб. Как правило, подготовка документов и их оформление, а также получение разрешения, занимает длительный период, при этом технические условия действительные на протяжении 2-х лет. За этот период можно изрядно потрудиться, осуществив все подготовительные операции.

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

  1. Алюминиевые;
  2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Выбор материалов

Трубы

Монтаж электропроводки в полу с использованием труб При выборе материала труб следует руководствоваться требованиями ПУЭ, а также «Общим требованиям», приведенным выше

Кроме этого необходимо обратить внимание на толщину стенки трубы, в зависимости от сечения и материала прокладываемых проводников, а именно:

Максимальное сечение жилы провода,мм2 Толщина стенки, не менее, мм
Алюминий Медь
до 4,0 до 2,5 не нормируется
6,0 2,5
10,0 4,0 2,8
16,0 и 25,0 6,0 и 10,0 3,2
35,0 и 50,0 16,0 3,5
70,0 25,0 и 35,0 4,0

Кабельная продукция

Электропроводка под полом: провод или кабель Изначально следует определиться – провод или кабель будут использованы при выполнении работ.

К плюсам использования кабелей можно отнести следующие:

  1. Более устойчивы к длительному нагреву и как следствие – к токам короткого замыкания;
  2. Имеют несколько слоев изоляции, что повышает их защитные свойства;
  3. Более продолжительный срок эксплуатации и лучшие эксплуатационные характеристики.

К минусам можно отнести:

  1. Более высокая стоимость;
  2. Более трудоемкий монтаж при большом количестве прокладываемых в одной трубе.

Критерии выбора кабелей следующие:

  • Количество жил – не менее 3-х для однофазной сети, и 5-и для трехфазной.
  • Материал жил – медь. Использование алюминия запрещено ПУЭ.
  • Сечение жил. Определяется исходя из установленной мощности приемников и, в соответствии с ней, с получающейся токовой нагрузкой. На основании получившихся значений и используя данные приведенных в ПУЭ, в соответствии с условиями прокладки, определяется минимально допустимое значение сечения кабеля.
  • Марка кабеля. Определяется в соответствии с требованиями ПУЭ и условиями прокладки.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
