Монтаж электропроводки в ванной комнате

Скрытность

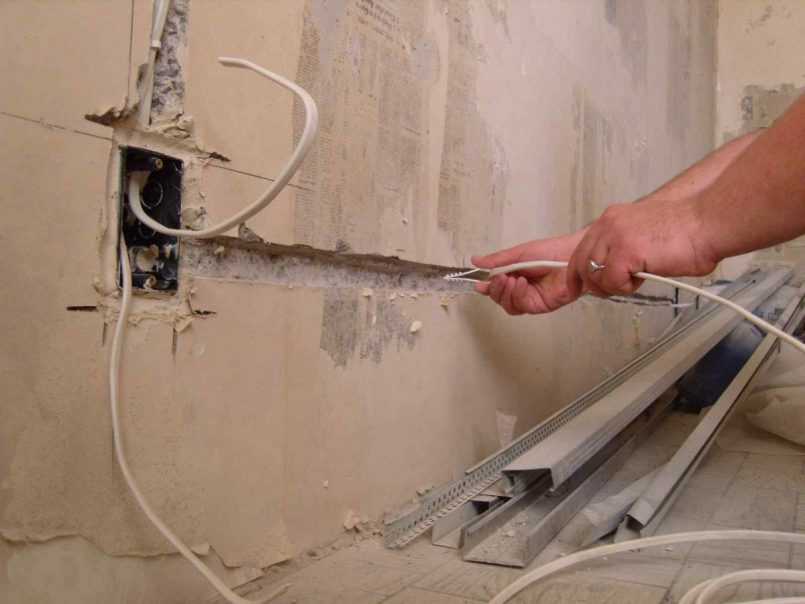

Штробление стены под проводку

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

  • между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
  • указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
  • покрытие в виде декоративных панелей на стенах отсутствует полностью.

Закрепление проводки в штробе

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Заделывание проводов гипсом

Штроба в полу

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Предлагаем ознакомиться Расход жидких обоев на 1 квадратный метр, сколько надо на комнату, квартиру

Для чего оно нужно

Основное требование при установке УЗО на стиральную технику

Прежде чем рассказать о том, для чего необходимо УЗО, определимся с теми устройствами защиты электрических цепей, которые необходимо иметь в каждом доме. Непосвященные в основы электрики люди могут путать УЗО с автоматическим выключателем, который еще по-простому называется автоматом. Этот выключатель является аналогом хорошо всем известной электрической пробки с плавкой ставкой, которая перегорала в случае превышения током определенного значения. Однако в отличие от пробки, этот прибор многоразового использования и после того как он срабатывает, при включении тумблера снова готово к работе.

Обычно этот автоматический выключатель выбивает подачу тока при коротких замыканиях, которые чаще всего происходят при нарушении целостности изоляции в проводке и замыкании нуля и фазы. Таким образом, когда автомат срабатывает, происходит защита проводки или электрической начинки бытовых приборов от повреждения и выгорания, а жилого помещения от возможного пожара. Бытовые автоматы для жилых помещений с множеством электробытовых приборов должны быть рассчитаны на ток не менее 16 ампер. Если же в квартире имеются электрическая плита, посудомоечная и стиральная машина, электрический водонагреватель и другая техника с большим энергопотреблением, то может потребоваться автоматический выключатель на 25 ампер и более.

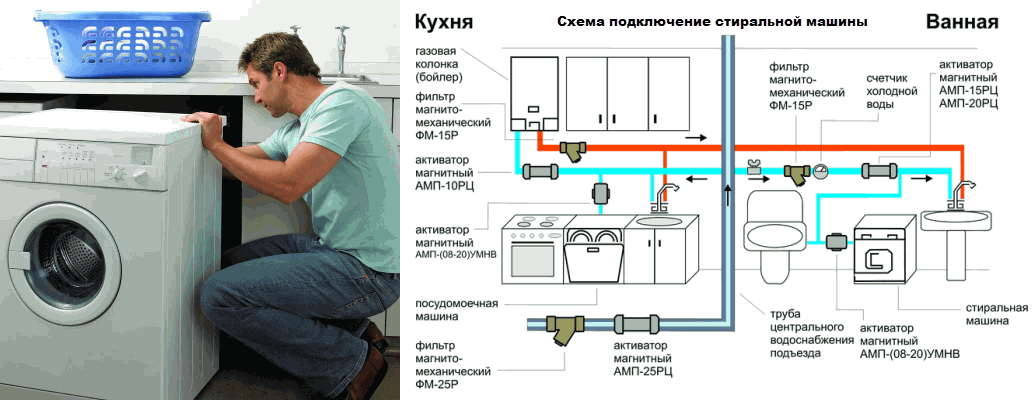

Схема пуско-наладки стиральной машины

Рассмотрим типичный случай со стиральной машиной при включении ее в обычную однофазную сеть без заземления. Представим, что по одной из причин (от старости, износа или механического воздействия) на каком-то фазном проводнике произошло повреждение изоляции, в результате чего фазное напряжение попало на металлический корпус стиральной машины. На работе стиральной машины по выполнению стирки это никак не отразится и ее поведение не вызовет никаких подозрений. Но, если человек случайно коснется одновременно ее металлического корпуса и любого токопроводящего предмета имеющего выход на заземление, например, водопроводного смесителя или батареи отопления, может произойти поражение электрическим током.

В лучшем случае человек испытает неприятные ощущения, укус током. В худшем не исключена остановка сердцем. Токи, протекающие при этом через тело, будут достаточно малы и не достигают той величины, при которых выбивает автомат защиты. Ведь для смертельного поражения человека током достаточно его величины в 50 мА, а автоматы защиты рассчитаны на ток в 16 и более ампер. Чтобы избежать таких случаев, необходимо поставить УЗО.

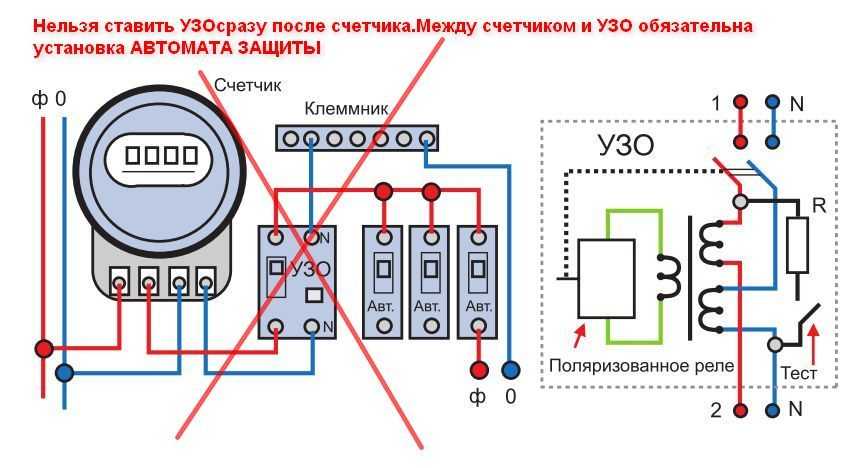

Нельзя подключить УЗО без дифавтомата

УЗО включается последовательно в одну цепь с потребителем (микроволновой печь, стиральной машиной и так далее) и измеряет разницу величину тока, на входе и на выходе. В идеальном случае эта разница должна быть равна нулю. Другими словами, сколько тока зашло, столько и вышло. По этой причине эти устройства еще называют дифференциальным автоматом. Название происходит от английского глагола Difference, что означает разница, отличие. Если же обнаруживается разница, значит, есть ток утечки.

Когда величина тока утечки достигает значения, на срабатывание которой рассчитано УЗО, оно выбивает подачу тока за доли секунды, исключая смертельное поражение человека. Для человека опасны токи величиной более 50 мА, о чем говорилось выше. Поэтому для защиты жизни используют устройства с током утечки не более 30 мА.

Вернемся к вышеупомянутому случаю со стиральной машиной, включенной в обычную однофазную сеть без заземления. При касании человеком корпуса такой машины, находящегося под напряжением в результате пробоя изоляции, устройство отключит ее от сети при обнаружении тока утечки, проходящего через тело человека.

Совсем по-другому будет обстоять дело в том случае, если имеется цепь заземления. При возникновении пробоя напряжения на корпус стиральной машины, ток будет идти по цепи фаза-земля. Поэтому УЗО сразу выбивает цепь питания, обеспечивая тем самым безопасность.

Составление плана и принципиальной электрической схемы

Перед началом работ, обязательно нужно составить подробный план оборудования ванной комнаты.

Начинать следует с расположения основных элементов: ванна, возможно душевая кабинка, унитаз, раковина. Исходя из этого, вы сможете определиться с размещением крупногабаритных электроприборов: стиральная машинка, бойлер (если такой предполагается).

Определить количество осветительных приборов — основные обычно располагаются на потолке или на стене, а также дополнительные — над раковиной, количество розеток и выключателей должно быть минимально необходимым с функцией защиты от влаги. Пример изображен на фото проводки в ванной.

Теперь имея подробный план можно составить электрическую схему проводки в ванной. Необходимо учесть потребляемую мощность каждого из электроприборов.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

  • фаза – коричневый;
  • ноль – синий;
  • земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

  1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
  2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
  3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

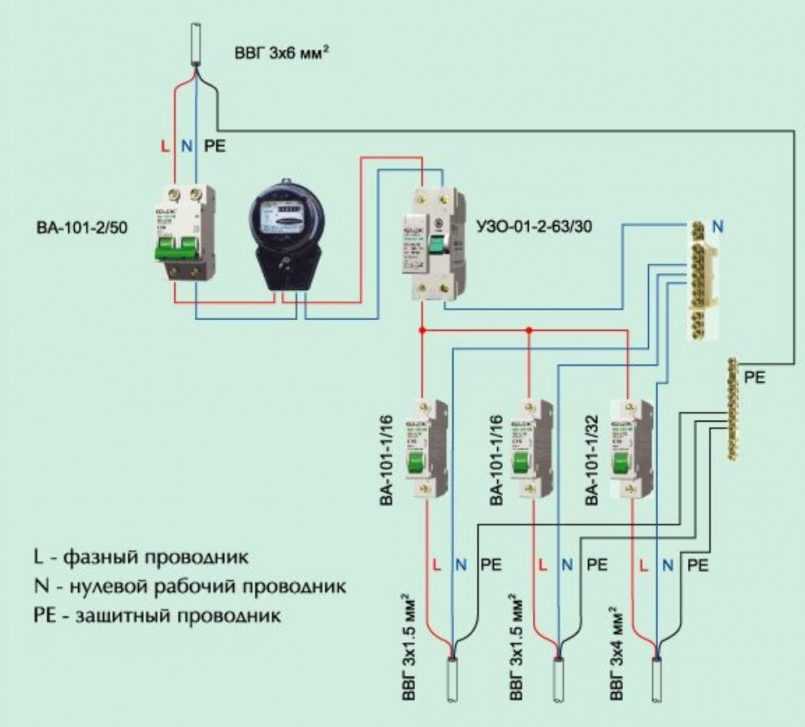

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Монтаж кабеля по стенам

Эл. проводка в бане связана рядом нормативов, описанных в ПУЭ. Так как мы уже писали об этом и приводили обширные выдержки из этого документа, сейчас изложим суть кратко.

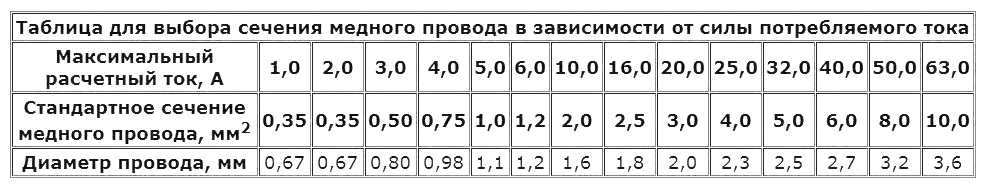

Кратко о выборе марки и толщины кабеля

Баня — влажное, а местами еще и жаркое помещение, поэтому для того, чтобы правильно провести проводку нужно выбрать подходящий кабель с изоляцией, на которой не скажутся эти неблагоприятные факторы. В помещениях помимо моечной и парилки можно использовать изоляцию из ПВХ, кабели NYM и ВВГнг.

В самой моечной и парилке крайне не рекомендуется прокладывать проводку. Допустимо делать отверстия в стене, вставлять в них металлические гильзы и выводить сквозь стену проводку к источникам света в этих помещениях. При этом выключатели делаются снаружи!

Но, так как даже небольшой кусок провода, который будет находиться в парилке, подвергнется воздействию высокой температуры, и его изоляция разрушится за непродолжительное время, можно рекомендовать заводить провод в парную с изоляцией из кремнийорганической резины — РКГМ или ПРКС, например. Он выдерживает температуру до 170 градусов.

Толщина кабеля зависит от будущей нагрузки, однако сразу рекомендуем брать сечение с запасом. Вы уже знаете, как вычислять силу тока (делим мощность на сетевое напряжение), теперь в таблице найдите подходящее сечение (не забывая про запас):

Различия между проводкой в разных помещениях бани

Прокладывать провода можно как в виде открытой проводки, так и внутри стен. Нормативы для бани противоречат нормативам для деревянного помещения. Поэтому считать будем так: опять же вне парилки и моечной кабель лучше класть по поверхности, а в парной и моечной — не класть вовсе. Если баня не деревянная — можете делать скрытую проводку.

Открытая проводка не должна быть в металлической оболочке. Допустима пластиковая гофра, кабель-каналы и витая проводка по керамическим изоляторам. Также желательно прокладывать между проводами и стеной полосы теплоизолятора.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

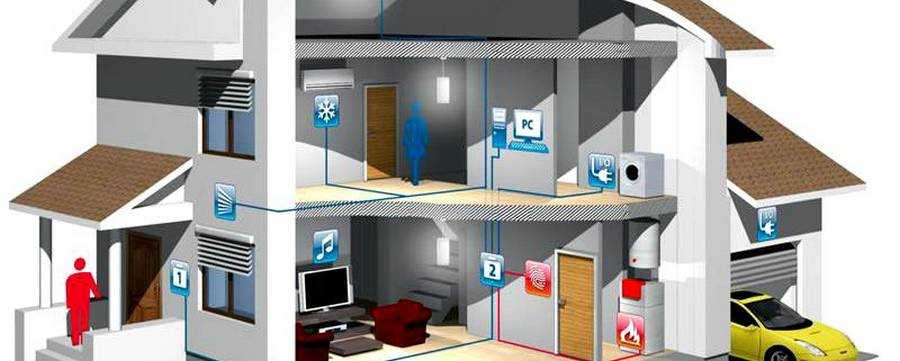

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Установка розеток, выключателей и светильников

Монтаж электропроводки в ванной комнате предусматривает обустройство углублений в стенах. Они необходимы для установки розеток и выключателей. Способ обустройства углублений зависит от материала, из которого изготовлены стены. В бетонных поверхностях отверстия сверлят перфоратором или ударной дрелью.

Розетки и выключатели монтируют в следующей последовательности:

  1. В вертикальных поверхностях ванной комнаты сверлят отверстия. Диаметр подбирают, учитывая размеры подрозетника.
  2. Очищают отверстие от мелких абразивных частиц.
  3. Устанавливают подрозетник. Способ монтажа зависит от конструкции детали. Подрозетник прикручивают резьбовыми крепежными элементами или фиксируют гипсовым составом, предварительно протягивая электропроводку в отверстие.
  4. Дожидаются полного затвердевания раствора.
  5. Зачищают края проводов от изоляционного слоя.
  6. Подключают электропроводку к клеммам розетки или выключателя.
  7. Устанавливают элемент, фиксируя его саморезами к подрозетнику.

Светильники монтируют на потолок или стены комнаты. Способ установки отличается. Перед использованием необходимо изучить инструкцию, приложенную производителем. Степень защиты розеток от воды указывается в маркировке второй цифрой. Подробные данные приведены в таблице.

Безопасность и заземление

Безопасность и функциональность — требования, предъявляемые к любой проводке. Заземление обязательно на всех розетках, стационарном электрооборудовании. Кроме того, подключают уравнивание потенциалов. Раньше, когда использовалась двухжильная проводка, требовалось выводить на щиток отдельный заземляющий провод. Сейчас кабели трехжильные, все приборы сразу подключаются к заземлению.

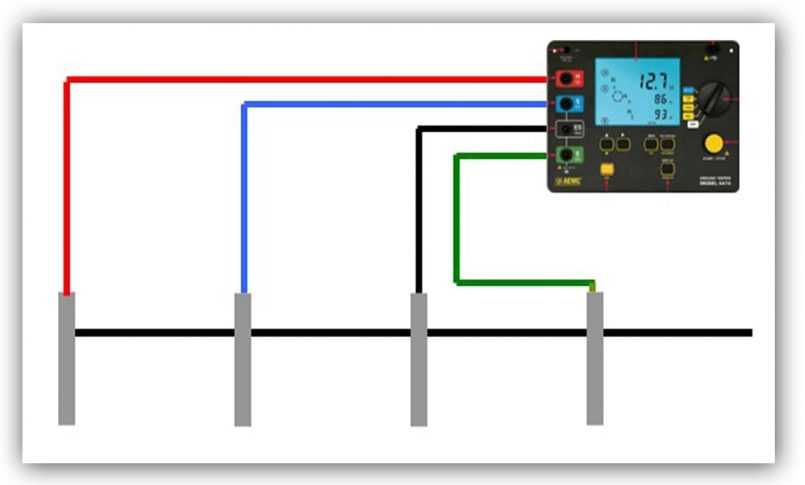

В частном доме позаботиться о заземлении следует самостоятельно. В землю глубоко забивают 3 металлических уголка или отрезка арматуры. Между собой элементы соединяют при помощи сварки. Контур подсоединяют к распределительному щитку стальным проводом на болтах с шайбами.

Применение УЗО

Устройства защитного отключения обязательны для проводки в ванной. Они разрывают цепь питания, если появляются пробои изоляции. Устанавливают на входе в щитке. Номинал общего УЗО для групповой линии — 30 мА.

Безопасность повышают персональные устройства, установленные для каждой силовой линии, ведущей к розеткам, электрооборудованию. Они должны реагировать на ток 10 мА.

Автоматические выключатели

От перегрузки или короткого замыкания цепь и приборы защищают автоматические выключатели. Чтобы они выполнили свое назначение, следует правильно подобрать мощность. Ее рассчитывают по формуле I=P/U, где I — номинальный ток, P — мощность всех приборов, U — сетевое напряжение.

В щитке может стоять общий для ванной автоматический выключатель. Лучше смонтировать приборы для каждой группы потребителей: отдельно на освещение, розетки, бойлер, полотенцесушитель, стиральную машину.

Рекомендуемый номинал автомата при нагрузке:

  • до 0,2 кВт — 1 А;
  • 1,3 кВт — 6 А;
  • 2,2 кВт — 10 А;
  • 3,5 кВт — 16 А;
  • 5,5 кВт — 25 А.

Подключение проводят только после проверки правильности монтажа.

Разберемся с главной заземляющей шиной

По новым правилам, в распределительном щите устанавливается главная заземляющая шина. Это группа контактов из меди или стали, от которых расходятся провода заземления. Один прикручен к корпусу щитка, остальные идут от приборов. В старых домах шина может отсутствовать, проводка выполнена двухжильным кабелем. Ее меняют на трехжильную, устанавливают в щитке шину. К ней подключают рабочий ноль и заземляющую жилу. Для каждого проводника выбирают отдельный контакт.

Если проигнорировать это правило, можно получить электрический удар, прикоснувшись к нескольким предметам одновременно в момент утечки тока.

Безопасные розетки

Розетки должны иметь отдельную от освещения защитную автоматику: разделительный трансформатор или УЗО. Номинальный ток УЗО такой же или немного больше, чем у автоматического выключателя, иначе не сработает. Силовые потребители (бойлер, стиральная машина) подключаются к отдельным розеткам. Располагают только в зоне № 3, класс защиты от IP44, обязательна брызгозащитная крышка и заземление. Расстояние от пола 90 см.

Стоит ли использовать распаечные коробки

Современная технология монтажа электропроводки предполагает полный отказ от распаечных коробок. Отдельные кабели идут от вводного щитка к каждому потребителю. Старый способ имеет недостатки. Соединенные скручиванием, клеммниками провода в распаечной коробке греются, разрушается изоляция. Если использовать такой вариант для ванной, то только снаружи, внутри монтаж запрещается.

Заземление

Важным элементом безопасности является заземление, которое именно в ванной комнате имеет особенное значение, из-за повышенной влажности помещения. В настоящее время используется 3-х жильный кабель, где кроме проводов фазы и нуля, третий провод для заземления.

В старых домах, с  проводкой двужильного кабеля, заземление делалось путем проводки кабеля заземления к распределительному щитку, который имеет заземление.

Бывает и так, что в домах старого фонда распределительный щиток не имеет собственного заземления, в таких случаях, провод «земля» подключается прямо на корпус. При таком способе обязательно  делать проводку через прибор УЗО, иначе прибор перегорит.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв.  мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

  1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
  2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
  3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров. Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

  1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
  2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
  3. Между изоляторами натягивается металлический трос.
  4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).
