Типы устройство XLR разъёмов

Для начала рассмотрим, что собой представляет стандартный XLR разъём по чему он имеет такое название.

Аббревиатура расшифровывается следующим образом:

Первая буква «Х» — это серия разъема, основанная компанией Cannon Electric в штате Калифорния, а если быть, точнее то в Лос-Анджелесе Джеймсом Каноном. Кстати, среди профессионалов в разговорном лексиконе сам разъем иногда так и называют Канон.
Вторая буква «L» — означает что он оснащён защёлкивающим соединяющим механизмом, именно благодаря такой фиксации данный разъём благополучно используется не только при установке на панели устройств и аппаратуры, но и при соединении двух отдельных кусков кабеля.
Третья буква «R» — это обозначения материала, изолирующего контакты внутри разъёма. Так как пластиковые изолирующие материалы имели проблемы с окислением медных контактных штырей, то разработчиками было принято решения заменить их на прорезиненные, которые одновременно при подключении двух элементов разъёмного соединения умело очищают их от этого вредного налёта. Однако если применяется контактные штырьки с позолоченным или же луженым покрытием, то пластиковый твёрдый изолятор не менее эффективен. То есть, если в конце указана буква «P» то это означает что используется пластик как основной тип изолятора.

Иногда можно встретить XLR разъём, который имеет от трёх до пяти контактных штырьков, но всё же именно трёхконтактные имеют самую большую область применения и распространены среди любителей качественной музыки.

Немного о разъемах

На концах балансного аналогового кабеля можно найти один из трёх разъемов:

XLR-“папа” (3 штыря) подключается к входу оборудования.

XLR-“мама” (3 гнезда) подключается к выходу оборудования и микрофону.

TRS (кончик, кольцо и гильза) подключается ко входу и выходу.

Каждый из разъемов имеет 3 точки контакта, которые передают сигналы с трёх проводов (плюс, минус и земля).

Небалансный кабель обычно имеет TS-коннектор, имеющий только две точки контакта и встречающийся на инструментальных/гитарных кабелях.

Балансная схема TRS:

Кончик — плюсовой сигнал

Кольцо — минусовой сигнал

Небалансная схема TS:

Кончик — плюсовой сигнал

RCA (называемый также композитный, «тюльпан» и т.д.) кабель применяется для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств.

Схема распиновки USB кабеля по цветам

Главная › Электропроводка › Провода и кабели ›

01.10.2018

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных.

Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией.

Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

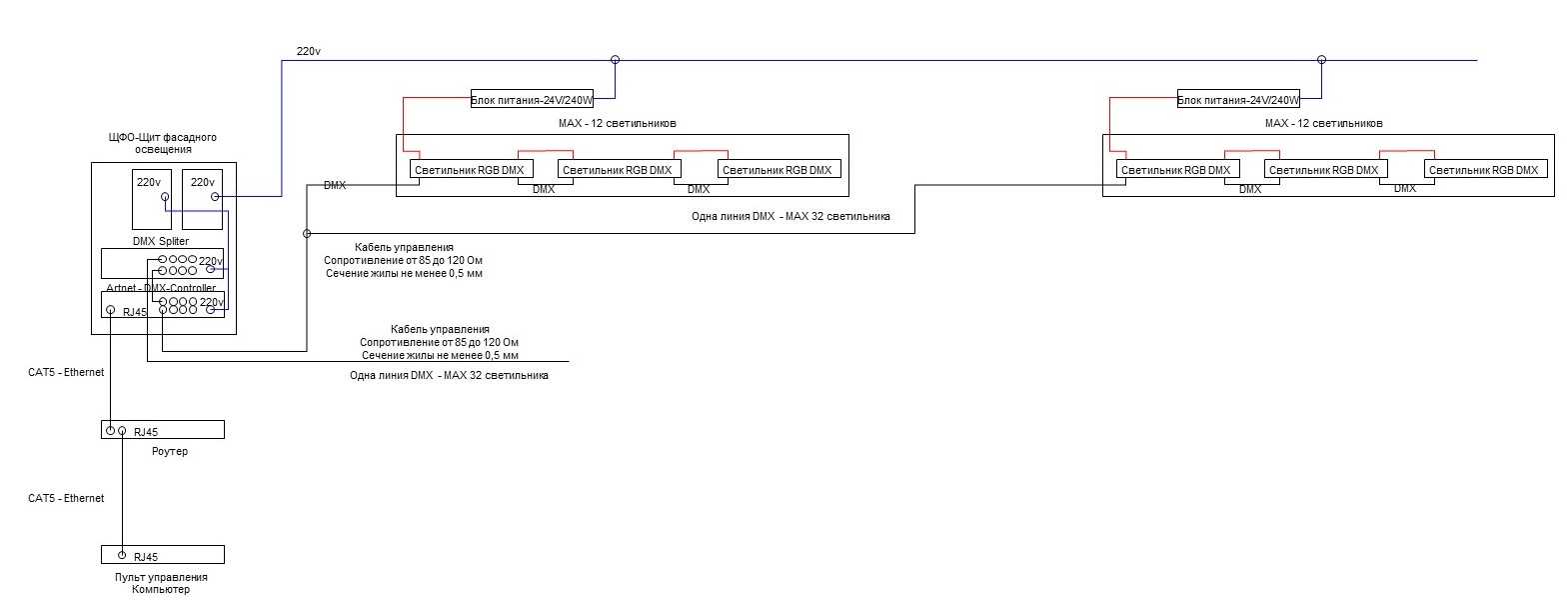

Подробная схема устройства системы управления светом DMX 512.

Это подробная схема DMX управления светом архитектурной подсветки здания. Для лучшего восприятия опишем подробно все тонкости устройства системы управления светом DMX 512, а также приведем наиболее частые ошибки и проблемы при работе с ней.

Самые распространенные ошибки.

Некорректная установка терминаторов.

Некорректная установка терминаторов или их отсутствие является, пожалуй, наиболее часто встречающейся ошибкой в ненадежно работающих системах DMX512. Терминатором называется нагрузочный резистор, который располагается между двумя проводами с данными (штырьки 2 и 3 разъема типа XLR) на конце кабеля максимально удаленного от передающего устройства. В том случае, когда терминатор не установлен, сигнал, приходя к самому дальнему концу линии, «отражается» обратно по направлению к передающему устройству. При определенной длине линии и определенном стечении обстоятельств этот отраженный сигнал может внести серьезные помехи в настоящий сигнал DMX, что приведет к возникновению ошибок и сбоев. Резистор-терминатор «впитывает» сигнал на дальнем конце кабеля и не позволяет ему отражаться. В качестве терминатора обычно используется резистор с характеристиками 90-120 Ом мощностью 1/4 Ватта. Если строго придерживаться стандарта EIA485, то следует монтировать резисторы-терминаторы с параметром 120 Ом на обоих концах линии. Однако в линиях DMX512 на одном из концов кабеля всегда установлено только передающее устройство, (т.е. пульт управления), а на другом конце линии всегда находятся приборы, которые только принимают сигнал (без передачи).

Неправильно выбран кабель управления DMX.

Кабели, используемые для передачи сигнала DMX512, обычно имеют волновое сопротивление в диапазоне от 85 до 120 Ом. Стандарт RS422 (предшественник стандарта EIA485) был оптимизирован для линий с волновым сопротивлением 100 Ом. Стандарт EIA485 оптимизирован для линий с волновым сопротивлением 120 ОмТак как в настоящее время встречаются передающие устройства выполненные как в соответствии со стандартом RS422, так и в соответствии с EIA485, то идеальным кабелем является кабель типа Proplex PC22xx/x, имеющий волновое сопротивление 110 Ом. Этот кабель будет лучшим решением в том случае, если на нем установить терминатор номиналом 110 Ом.

Следует отметить, что номиналы в диапазоне от 90 до 120 Ом также дадут хороший результат. Управление DMX 512 может нормально работать без терминаторов довольно продолжительное время (в случае если их забыли установить или не установили вовсе).

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт	Исполнение «А»	Исполнение «B»	Micro-B
1	Питание +	Питание +	Питание +
2	Данные –	Данные –	Данные –
3	Данные +	Данные +	Данные +
4	Земля	Земля	Идентификатор
5	StdA_SSTX –	StdA_SSTX –	Земля
6	StdA_SSTX +	StdA_SSTX +	StdA_SSTX –
7	GND_DRAIN	GND_DRAIN	StdA_SSTX +
8	StdA_SSRX –	StdA_SSRX –	GND_DRAIN
9	StdA_SSRX +	StdA_SSRX +	StdA_SSRX –
10	–	–	StdA_SSRX +
11	Экранирование	Экранирование	Экранирование

Между тем использование интерфейса USB 3.0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Подключение световых приборов для «Чайников»

Нам часто задают вопросы относительно монтажа и подключения световых приборов, управляемых по протоколу DMX 512. Как правильно все смонтировать и подключить, чтобы все работало, а так же, как в дальнейшем работать с данным оборудованием. Эта статья ставит целью рассказать простым языком, что же такое DMX управление вообще и как быстро научиться монтировать, настраивать, а в последствии и управлять световым оборудованием.

Что нужно знать в первую очередь о протоколе DMX 512? Нужно знать, что есть такой протокол управления как вид и что приборы, которые Вы планируете покупать и эксплуатировать, его поддерживают. ВСЕ!

И так, у нас есть некоторое количество световых приборов, которые имеют возможность управления по DMX, а так же световой пульт, который и будет управлять всей этой световой красотой. Как же настроить эту, на первый взгляд очень сложную систему?

На самом деле, все намного проще, чем кажется на первый взгляд. Мы имеем световой пульт DMX, к которому необходимо подключить все приборы. Работает это так: К пульту подключается кабель управления, а другим концом этот кабель подключается к ближайшему прибору. На каждом приборе, поддерживающим управление DMX 512, имеются два разъема (3 или 5 штырьковых) с обозначениями «DMX IN» и «DMX OUT». Соответственно это «ВХОД» и «ВЫХОД» для управляющего кабеля. Кабель от пульта ДМХ подключается к «ВХОДУ» первого прибора, а дальше, подключение идет последовательно от прибора к прибору по принципу вход – выход.

В конце всей линии, на выходе последнего прибора, в некоторых случаях устанавливают так называемый «ТЕРМИНАТОР»

Терминатором называется нагрузочный резистор, который располагается между двумя проводами с данными (штырьки 2 и 3 разъема типа XLR) на конце кабеля максимально удаленного от передающего устройства.

В качестве терминатора обычно используется резистор с характеристиками 90-120 Ом мощностью 1/4 Ватта. Если строго придерживаться стандарта EIA485, то следует монтировать резисторы-терминаторы с параметром 120 Ом на обоих концах линии.

В принципе, если оборудование устанавливается в небольшом помещении и длинна всей линии ДМХ не превышает 50м, установка «ТЕРМИНАТОРА» не является обязательной.

И так, с подключением разобрались, осталось настроить всю систему.

Принцип настройки тоже не должен вызвать затруднений, главное понять общий принцип:

Каждый прибор должен иметь свой уникальный адрес.
Каждый прибор имеет некоторое количество каналов управления.

Принцип тут вот какой. Подключаем первый прибор. Выставляем ему адрес 001 (это делается на световом приборе в его меню). Далее, смотрим инструкцию к этому прибору, тот ее раздел, где указанно количество каналов управления и то, за что отвечает каждый канал. Допустим, что наш прибор имеет 5 каналов управления. Это означает, что адрес следующего прибора, должен быть 006. То есть формула следующая: Адрес прибора + количество его каналов управления = адрес следующего прибора.

Пара слов насчет управляющих кабелей

В идеале, вся система должна соединяться специальным кабелем, предназначенным для передачи сигнала ДМХ и имеющим соответствующую маркировку. Нельзя сказать, что кабель DMX сильно дороже, или его сложно купить, но очень часто данный вид кабеля продается в бухтах по 100 метров, а такая длинна не всем и не всегда нужна. С одной стороны это очень удобно, так как можно спаять кабель нужной длины. А с другой стороны, не всем нужны такие длинные провода, да и с паяльным процессом знаком не каждый.

Если у Вас не большое помещение и Ваша линия ДМХ не будет превышать длину в 40 метров, для соединения световых приборов можно воспользоваться готовыми микрофонными кабелями. Купить их гораздо проще, кроме того не придется заморачиваться с процессом пайки разъемов.

Как работать со световым пультом?

Существует множество моделей световых пультов DMX 512. И работа с каждой конкретной моделью, требует определенных знаний последовательности действий непосредственно для данной модели.

В большинстве случаев, для небольших проектов, используются пульты начального уровня. Они могут называться совершенно по разному, быть разных производителей, но принцип работы у них один и тот же.

Внешний вид световых пультов такого типа может слегка различаться, однако схема работы с данным типом световых контроллеров одинаковая.

Источник

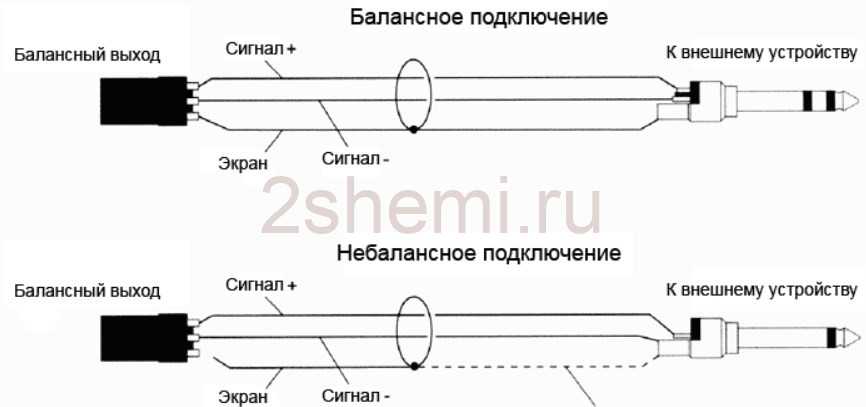

Тип подключения оборудования

Есть балансное подключение и небалансное. Всегда нужно отдавать предпочтение балансному, а когда это возможно и\или предусмотрено — особенно. С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных наводок и непосредственно «сигнал» — не путать с «+» и «-«, так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.

С балансным подключением всё сложнее. Оно происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Передающее устройство преобразует сигнал в балансный — к обычным «земле» и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные расстояния практически без потерь — более 100 метров.

Распайка XLR разъема

Существует стандартизация во время распайки сигналов по трёхконктаной системе.

На разъёме видны цифры от одного до трёх, если произвести распайку правильно то проблем с коммутацией сигнала двух устройств, одно из которых является источником сигнала, а другое приёмником, не возникнет.

Вот стандартная распайка:

1 — общий провод, соединенный с оплёткой, землёй и соответственно корпусом оборудования для надёжного экранирования;
2 — к этому контакту подключается сигнал прямой полярности, и при использовании стандартных микрофонных кабелей жила имеет красный цвет;
3 — сигнал инверсный, то есть смещённый относительно прямого на 180 градусов, то есть обратную полярность. Цвет изоляции жилы синий.

Правильная стандартная распайка даёт возможность использовать XLR разъем при переключении новых видов аппаратуры.

Распиновка кабелей для IP-камер видеонаблюдения

Видеонаблюдение на основе цифровых технологий сегодня является лучшим решением при построении системы безопасности высокого качества. IP-камеры обладают широким функционалом и способны обеспечить надежную охрану объектов.

Однако часто при подключении таких камер возникают проблемы с правильной распиновкой кабеля. Для крепления кабеля нужен специальный обжимной инструмент — кримпер. Разъем и кабель коммутируются с помощью него. Это приспособление можно без проблем отыскать в специализированных точках продаж, которые торгуют компьютерными комплектующими. Но лучше, что бы обжим кабеля делал человек, знающий как это делать. Для этого можно обратиться в мастерскую по ремонту компьютеров. После обжатия готовые к использованию кабели называются «патч-кордами», и могут использоваться для подсоединения камеры видеонаблюдения. Если вы делаете обжим самостоятельно, то сначала с помощью ножа нужно зачистить изоляцию с одной из сторон шнура.

Нужно отметить, что сетевые кабели разделяются на два основных типа:

Straight-through или «прямой», который может применяться для подключения коммутатора или модема к компьютеру. Здесь применяется соединение определенного контакта определенного разъема с каждым определенным контактом на другом разъеме.

Cross-over или «нуль-хабный» позволяет осуществлять коммутацию двух компьютерных устройств посредством сетевой карты. Схема подключения здесь простая и не требуется применение какого-либо другого оборудования, к примеру, коммутатора и др. Для соединения контактов здесь применяется совсем другой способ.

Готовые кабели можно и купить, однако при этом стоит объяснить продавцу для каких именно целей он будет использован. От этого будет зависеть выбор типа кабеля.

Для IP-камер обычно используется кабель UTP (8 жил, витая пара), который имеет разъем RJ45. Если камера устанавливается на небольшой дистанции от коммутатора (до 20м), то можно отказаться от ШВВП кабеля и вместо него использовать свободные жилы UTP кабеля. Дело в том, что при простом интернет-соединении скоростью до 100 Мбит используются лишь 1, 2, 3 и 6 проводники. Остальные провода можно использовать под питание камеры, например, синий и коричневый. Если дистанция больше, – лучше использовать ШВВП или PoE.

Процесс обжатия не сложен, главное помнить, что в разъем RJ45 вставляем жилы в следующем порядке:

Выбранные для питания коричневый и синий зачищаем и устанавливаем разъем питания. Коричневый проводник зажимаем в клемму штекера питания с пометкой «+», а синий в клемму с пометкой «–». Последовательная распиновка кабеля для IP камеры позволит в дальнейшем не ошибиться при подключении источника питания IP камеры и поможет избежать так называемой «переполюсовки», которая может испортить видеокамеру.

В случае, когда речь идет об IP-камере с WiFi, то при монтаже к камере ведем только кабель питания.

После этого обрезаем проводники до длинны 1 см и вставляем их, не меняя цветовой последовательности, в разъем RJ 45, расположив его контактной группой вверх.

Затем производим обжим кримпером, вторую сторону кабеля и пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор, видеорегистратор или компьютер, в зависимости от того, куда будет записываться видео с камер

После подключения кабеля IP камеры подключаем провод питания к источнику питания соблюдая полярность, это важно!. Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько.

После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

2021-02-12T17:12:30+03:0023, Ноябрь, 2018|Монтаж видеонаблюдения|

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
красный — по нему подается основное питание;
черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

белый провод присоединяется к левой передней колонке;
серый провод подключается к правой фронтальной колонке;
зеленый провод подключается к левой задней колонке;
фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

фиолетовые провода подключаются к контактам 1 и 2;
серые — к контактам 3 и 4;
белые — к контактам 5 и 6;
зеленые — к контактам 7 и 8.

Разработка

Было предложено множество альтернатив DMX512 для устранения ограничений, таких как максимальное количество слотов 512 на вселенную, однонаправленный сигнал и отсутствие встроенного обнаружения ошибок. В версию DMX512-A 2004 года добавлен пакет системной информации (SIP). Этот пакет может чередоваться с нулевыми пакетами. Одной из особенностей SIP является то, что они позволяют отправлять контрольные суммы для нулевых данных DMX. Однако SIP реализовывались редко.

E1.11-2004, версия DMX512-A, также закладывает основу для протокола удаленного управления устройствами (RDM) посредством определения расширенной функциональности. RDM обеспечивает диагностическую обратную связь от осветительных приборов к контроллеру, расширяя стандарт DMX512, чтобы включить двунаправленную связь между контроллером освещения и осветительными приборами. RDM был одобрен ANSI в 2006 году как ANSI E1.20 и вызывает интерес.

Протокол на основе Ethernet может распределять несколько вселенных DMX по одному кабелю от места управления до коммутационных боксов ближе к приборам. Эти блоки затем выводят обычный сигнал DMX512. ANSI E1.31—2009 Entertainment Technology — облегченный потоковый протокол для транспортировки DMX512 с использованием ACN , опубликованный 4 мая 2009 г., и Art-Net — два бесплатных протокола, используемых для этого.

Небалансный кабель

Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.

Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод. Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

Аналоговый звук через DMX кабель)

#7 straus

Значит так. Ещё раз, по пунктам.

1. Жёсткость кабеля зависит от требований. Микрофонный кабель должен быть мягким и незакручивающимся, поскольку его постоянно таскают по сцене. Для этого используется специальный материал для внешнего жакета, и кабель получается дорогой. DMX кабель во время концерта никто не перемещает, поэтому его нет смысла удорожать за счёт специального материала внешнего жакета. Кроме того, если микрофонный кабель должен максимально гнуться (даже с малым радиусом), то DMX (как и все кабеля для передачи импульсных сигналов) должен при малых радиусах сопротивляться изгибу, иначе получаются переотражения для импульсных сигналов из-за неравномерности волнового сопротивления.

3. Для DMX кабеля нормируется не сопротивление, а волновое (характеристическое) сопротивление (для микрофонного кабеля оно вообще не нормируется, поскольку микрофонный кабель не предназначен для передачи импульсных сигналов с крутыми фронтами). Отрицательного влияния на звук у DMX кабеля нет. Равномерное по длине волновое сопротивление и низкая ёмкость влиять могут только положительно.

#9 straus

В микрофонных с вероятностью выше 50% запаивается перемычка между контактом 1 и лепестком, который контачит с корпусом XLR разъёма. Сейчас иногда вместо перемычки запаивается RC-цепочка. Но это вообще зависит от производителя готового кабеля, например Clark Wire не запаивает.

А бывает прямо внутри XLR целая конструкция.

Прикрепленные файлы:

#14 straus

Вообще на тему соединения/не соединения корпуса XLR споры продолжаются десятки лет, и к единому выводу до сих пор не пришли, даже на конференциях AES этот вопрос подымался.

А вот в DMX-кабелях соединять нельзя, поскольку там входные части в приборах изолированы от корпуса.

#16 straus

С помощью этой перемычки осуществляется заземление корпуса микрофона, потому что рука вокалиста является хорошим источником наведенных электрических полей.

Только причина заземления корпуса разъема не имеет никакого отношения к передаче звука.

Вклад корпуса XLR в уровень помех ничтожный, так как дифференциальный микрофонный вход в сочетании с симметричной витой парой отлично подавляет наведенную синфазную помеху

Так что не всё так радужно. И оставлять «подвешенным» корпус XLR в звуковой коммутации нельзя. Его нужно соединять с точкой, имеющей потенциал экрана. Не обязательно непосредственно, вариантов достаточно много.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

A — штекер;
B — гнездо;
1, 2, 3, 4 — контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
7 — заземление GND;
8, 9 — контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распайка XLR разъема

Существует стандартизация во время распайки сигналов по трёхконктаной системе.

Вот стандартная распайка:

1 — общий провод, соединенный с оплёткой, землёй и соответственно корпусом оборудования для надёжного экранирования;
2 — к этому контакту подключается сигнал прямой полярности, и при использовании стандартных микрофонных кабелей жила имеет красный цвет;
3 — сигнал инверсный, то есть смещённый относительно прямого на 180 градусов, то есть обратную полярность. Цвет изоляции жилы синий.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.
