Ремонт светодиодных ламп своими руками без особых познаний в электрике

Конструктивная схема

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов. Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

В фирменных светодиодных лампах на 220В печатная плата с SMD светодиодами крепится к радиатору через термопасту для эффективного отвода тепла.

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Статья по теме:

Знакомимся с устройством LED лампочки

Перед тем как приступать к ремонту лампочки на 220 либо 12 вольт, необходимо ознакомиться с ее устройством. Как уже говорилось выше, конструкция предельно проста. Лампу условно можно разделить на три части: корпус с цоколем и светофильтром, плата питания светодиодов, LED модуль.

Разобрав аккуратно корпус, перед вами откроется внутренности электронной схемы. В большинстве своем китайские производители недорогих устройств, таких как «кукуруза» и им подобных светодиодных светоизлучателей, устанавливают бестрансформаторные конденсаторные источники тока. В этих схемах конденсатор выполняет роль ограничителя тока и напряжения.

К сведению читателя скажем, что рабочее напряжение одного светодиода составляет 3.3 Вольта, а ток полупроводникового кристалла около 20- 50 мкА в зависимости от типа диода. Если эти параметры будут завышены, диод перегреется и кристалл пробьет, выйдет из строя.

Как же устроены лампочки LED. Последовательно в цепочку 50 — 60 светодиодов спаяны вместе, совместно образуя светоизлучающий элемент на напряжение 180 вольт. Силовой конденсатор с резистором ограничивает ток и напряжение до требуемого уровня.

Часто производители таких устройств идут на заведомый обман, и вот в чем: если увеличить ток через кристалл выше рабочего номинала, но в разумных пределах, то излучение от диода возрастет. В связи с этим так же станет выше тепловыделение, с которым можно непродолжительное время бороться. Данная хитрость выгодно выделяет их на фоне конкурентов, ввиду большей яркости при одинаковой заявленной мощности. Однако приводит к падению светоизлучения или разрушению со временем и горькому разочарованию пользователя.

Повреждение светодиода — инструкция по ремонту

Если в неработоспособности светодиодной лампы на 220 В «виновен» сгоревший светодиод, ее можно отремонтировать. Как это сделать своими руками, рассмотрим поэтапно.

Восстановление работы лампы пройдет проще, если подготовить запасные светодиоды типа SMD и необходимого размера. Но в примере ниже представим ремонт посложнее. Покажем, как разобрать старый прибор для изъятия необходимого компонента.

Разборка светодиодной лампы не составит труда.

Вращательными движениями снять рассеиватель. На фото видно​, где неисправный светодиод — он почерневший. Из-за одного сгоревшего компонента перестали работать и все остальные. Светодиоды связаны между собой. В примере используется специальная конструкция для ремонта LED-ламп. Деревянная доска с закрепленным патроном и клавишным выключателем. Позволяет проверять и удобно фиксировать устройство при выполнении ремонта. Для извлечения светодиода донорскую плату нужно закрепить специальным механизмом «третья рука» в зажиме «крокодил». Внизу нагреть строительным феном. После того как расплавится припой, компоненты извлечь при помощи пинцета, отложить в сторону

Такой способ намного удобнее, если сравнить с использованием паяльника

Таким же способом извлечь перегоревший компонент Прежде чем менять светодиод, важно обратить внимание на соответствие контактов. При помощи пинцета и строительного фена установить новый компонент. Поместить плату на подкладку-диэлектрик, чтобы проверить работоспособность Тестирование проводят с помощью мультиметра

Поместить плату на подкладку-диэлектрик, чтобы проверить работоспособность Тестирование проводят с помощью мультиметра

Если светодиод исправный, он загорится. В процессе восстановления светодиодной лампы опытные мастера советуют тестировать и соседние компоненты. Они могут быть повреждены из-за длительного воздействия высокой температуры. Разместить плату на прежнее место. Для тщательной фиксации элемента использовать термостойкий клей. Запаять провода питания. Присоединить рассеиватель и проверить работоспособность светодиодной лампы на 220 В.

Отремонтировать ее своими руками не так сложно, как может показаться на первый взгляд. Главное — четко следовать инструкции.

Жизнь первая

История этой светодиодной лампы Gauss началась на заводе в далекой стране, жители которой называют её Срединным Государством (или проще — пуп земли). В общем была обычная лампа на 12 Вт 220 вольт, которая после долгих странствий на кораблях и грузовиках попала ко мне в дом. Несколько лет она освещала рабочий стол, или даже можно сказать «освящала творческое место», пока при очередном включении окончательно не погасла.

Можно конечно выкинуть и купить новую, но учитывая цену в 10 раз выше чем у ламп накаливания, есть смысл попробовать её реанимировать. К тому же интересно посмотреть что там внутри…

Подготавливаемся к ремонту

Чтобы ремонт светодиодного осветительного прибора своими руками прошел быстро и привел к желаемому результату, к нему необходимо подготовиться. Прежде всего, чтобы выяснить причину поломки (например, драйвера, светодиода и т.д.), необходимо снять люстру или бра с постоянного места локализации. Для дальнейших действий вам обязательно нужна будет отвертка (крестообразная или с плоским концом). Иногда, когда может понадобиться клещи. Они нужны, если корпус прибора был соединен воедино при помощи скруток. Кроме клещей здесь понадобятся изоляционная лента и мультиметр, чтобы проверить исправность контактов.

Набор возможных инструментов

Также, чтобы совершать манипуляции с мелкими элементами устройства светильника, нужно иметь под рукой пинцет. Если же необходимо будет провести паяльные работы, то без паяльника также не обойтись. Для замены светодиодов можно использовать дрель с различным набором сверл.

Теперь, когда мы определились с приблизительным набором инструментов, можно приступать к ремонту люстры или другого типа светильника своими руками.

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

Принцип работы и устройство светодиодной лампы 220 V

Filament LED

Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.

Такие приборы вполне можно восстановить при поломке

Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.

Принцип работы светодиода

Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.

Устройство лампы

Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.

Компоненты блока питания

В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

  • Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
  • Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуЕсли в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.

Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может «потерять терпение». Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет

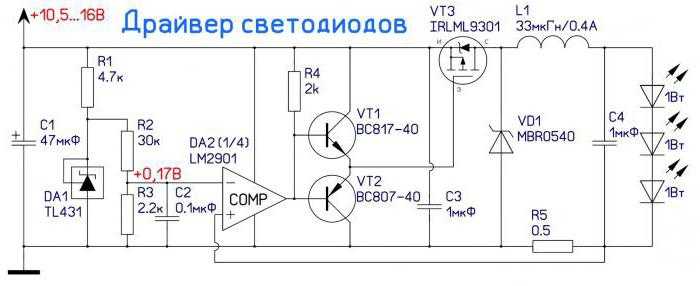

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.

Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.

Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

  1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
  2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.

При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.

Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном

Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем

Это необходимо для качественной пайки компонентов в цоколе.

Источник

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.


При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Частые причины неисправности

Существует множество причин, из-за которых лампочка может перегореть. В списке, приведённом ниже, будут выделены наиболее частые из них:

  1. Повреждается электролитический сглаживающий конденсатор. Это может произойти, если детали применяют без запаса по номиналу напряжения.
  2. Если в светодиодной лампе плохие спаянные соединения. Из-за того, что во время включения и выключения лампы температура повышается и падает, плохо спаянные соединения просто разрушаются.
  3. Плохой отвод тепла. Иногда производители просто экономят на термопасте или деталях. К примеру, вместо металлического радиатора будет установлена простая подделка из пластмассы. Конечно, в таких условиях лампа долго не протянет.
  4. Перепады напряжения. Именно эта причина является самой распространённой.
  5. Поломка токоограничивающего резистора. Лампа начинает интенсивно мерцать, чем раздражает глаза.
  6. Нарушение базовой кристаллической структуры. Такое случается после длительного использования.

Если какая-либо из этих поломок произошла со светодиодной лампой – то значит, что всё не так плохо. Всё это легко можно починить.

Разборка светодиодной лампочки с герметиком

Далеко не все изделия легко и просто разобрать, не повреждая составных частей. Попробуйте повернуть верхнюю часть корпуса. Если ничего не получается, придется воспользоваться растворителем. Наберите некоторое количество растворителя в шприц и через иголку выдавите вдоль шва. Подождите около 5 – 10 минут, затем повторите операцию.

Проделайте действия не менее трех раз, затем начните поворачивать верхнюю часть корпуса в разные стороны, чтобы раскачать ее. Когда колба будет снята, очистите внутренние стенки, удалив герметик и обезжирив поверхности. Если устройство будет эксплуатироваться в помещении с невысоким уровнем влажности, герметик не накладывается.

Какую микросхему выбрать?

Если нет желания искать готовое устройство, можно сделать его самостоятельно. Причем произвести расчет под конкретные светодиоды. Микросхем для изготовления драйверов довольно много. Вам потребуется только умение читать электрические схемы и работать с паяльником. Для простейших устройств (мощностью до 3 Вт) можно использовать микросхему PT4115. Она дешевая, и достать очень просто. Характеристики элемента такие:

  1. Регулирование яркости.
  2. Напряжение питания – 6-30 В.
  3. Выходной ток – 1,2 А.
  4. Допустимая погрешность при стабилизации тока – не более 5%.
  5. Защита от отключения нагрузки.
  6. Выводы для диммирования.
  7. КПД – 97%.

Обозначение выводов микросхемы:

  1. SW – подключение выходного коммутатора.
  2. GND – отрицательный вывод источников питания и сигнала.
  3. DIM – регулятор яркости.
  4. CSN – датчик входного тока.
  5. VIN – положительный вывод, соединяемый с источником питания.

Жизнь вторая

Прежде чем начать операцию по спасению, нужно обзавестись парочкой полезных приспособлений — это кусок шнура с сетевой вилкой на 220 В и такой-же провод, но с патроном и кнопкой.

С ними очень удобно проводить измерение, проверку и перепайку лампочки прямо на столе, не бегая после каждого изменения к розетке (светильнику).

Для отделения пластиковой колбы от корпуса, можно на поставить в место стыка нож и несколько раз ударить по нему молотком, делаем это аккуратно, перемещая по кругу. Подробнее о ремонте было здесь.

Сняв колбу видно десяток SMD светодиодов, каждый из которых легко проверяется обычным блоком питания. Экспериментально установлено рабочее напряжение примерно 10 — 12 вольт. Как и ожидалось, один светодиод не выдержал суровой жизни и сгорел.

Можно конечно его выпаять и заменить на аналогичный, но это надо иметь подходящее оборудование (паяльную станцию), нужные диоды на замену, и желание всем этим заниматься. Проще содрать с него гелевый слой с кристаллом и замкнуть, банально залив припоем верхнюю часть.

До блока питания даже не пришлось добираться — всё заработало и лампа вновь заняла свое почетное место.

Разновидности светодиодных ламп

Чтобы определиться, какие светодиодные лампы выбрать, необходимо ознакомиться со всеми их разновидностями, рассмотреть все их особенности, достоинства и недостатки.

LED лампы с пультом управления

Это самые удобные и лучшие модели для домашнего использования. В лампе установлен специально предусмотренный контролер, на который при помощи радиопульта или инфракрасного пульта передается управляющий сигнал. С его помощью становится возможным не только включать и выключать лампу, но и контролировать яркость освещения. Дополнительно можно устроить красивое и оригинальное световое шоу с миганием в такт. Все это можно осуществлять, не вставая с кресла или с другой комнаты.

Плюсы:

  • значительная степень экономии, особенно при работе в режиме тусклого света;
  • при использовании радиопульта, становится возможным пользование лампой с соседней комнаты;
  • долговечность срока службы;
  • очень мощный световой поток.

Минусы:

  • дорогой ценовой диапазон;
  • наличие лишнего пульта управления в доме.

Помимо описанного выше варианта с пультом управления, есть другие модели, использующиеся при строительстве «умного дома». Их отличительной чертой является их подключение к сети Wi-Fi. Но они потребляют больше электроэнергии, а при их установке и дальнейших настройках могут возникнуть сложности.

Стандартные

Модели таких лампочек потребляют очень мало электроэнергии и являются очень долговечными. Способны прослужить до 3 лет. Поскольку они являются маломощными, практически не возникает никакого нагрева. По этой причине они являются абсолютно безопасными, так как не нагревают поверхности и легкоплавкие материалы, которые могут находиться вблизи искусственного света.

Плюсы:

  • в сравнении с лампочками накаливания, имеющими такой же световой поток, они являются очень экономичными относительно потребления электроэнергии;
  • являются абсолютно безопасными за счет полного отсутствия внутри стеклянной колбы ртути и прочих вредных веществ;
  • при вибрациях или тряске, они не выходят из строя, как это было с лампами накаливания за счет наличия в строении у вторых встроенной нити накаливания;
  • долговечность и длительный срок эксплуатации;
  • существует множество вариантов форм колбы.

Минусы:

  • дорогой ценовой диапазон;
  • встречаются очень много подделок.

Аккумуляторные

Всего существует несколько вариантов таких лампочек. Первые работают от сети электроэнергии, а при отключении электричества, питаются от резервного питания. Вторые являются полностью автономными и питаются от отдельного источника питания. Большим достоинством аккумуляторных лампочек является их устойчивость к более суровым климатическим условиям и длительному сроку эксплуатации, составляющему 3-5 лет.

Плюсы:

  • полная автономность в использовании, за счет чего лампа может работать на внутренних резервах на протяжении 8-10 часов;
  • хороший уровень качества освещения;
  • долговечность и длительный срок эксплуатации;
  • отмечается отличная устойчивость к перепадам температур;
  • за счет своей автономности, можно брать с собой на отдых, в дорогу, п поездки.

Минусы:

слишком дорогая стоимость.

RGB-лампы

В такие лампочки встроены специальные светодиоды трех основных цветов, за счет чего они обладают способностью играть всеми цветами радуги. В этом их главное отличие от остальных светодиодных ламп. По остальным характеристикам они достаточно схожи с другими лампами этого типа. Можно использовать их в качестве освещения в комнате, но за счет трех основных оттенков (красный, зеленый и голубой), создается разноцветное свечение, что абсолютно непригодно для их использования в качестве основного света. Другое дело, когда их применяют с целью разных спецэффектов и декора.

Плюсы:

  • очень экономное потребление электроэнергии;
  • малая температура нагрева, абсолютная безопасность использования;
  • длительный срок эксплуатации;
  • красивый декоративный эффект.

Минусы:

  • дорогой ценовой диапазон;
  • в качестве основного освещения использовать нельзя;
  • свечение является не очень ярким.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Проверка электролитического конденсатора мультиметром

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
