Солнечные батареи. виды и устройство. работа и применение

Как получить электричество

Самый очевидный путь – это преобразование световой энергии солнца в тепловую. Строго говоря, это даже преобразованием назвать нельзя, ведь свет и тепло имеют одну и ту же природу и отличаются лишь частотой, правильнее будет говорить о сборе тепла. Для сбора солнечного тепла устройства, которые так и называются — («коллектор» буквально означает сборщик). Принцип их действия предельно прост – теплоноситель (вода, реже воздух) нагревается в сделанном из теплопоглощающего материала радиаторе. Такие устройства имеют широкое применение для горячего водоснабжения частных домов.

Другой интересный способ использования энергии ближайшего светила подсказывает нам природа. За миллионы лет эволюции растения научились преобразовывать энергию солнца в энергию химических связей, синтезируя из простых веществ сложное соединение – глюкозу. Тот, кто не прогуливал в школе ботанику, конечно, догадался, что речь идет о фотосинтезе. Но не каждый задумывался об энергетической сущности этого процесса, состоящей как раз в накоплении солнечной энергии и дальнейшего ее использования (в том числе зимой) в «личных» целях. То есть речь идет о биоэнергетике. Реальной, а не той, о которой рассказывают доморощенные маги. Способ использования энергии солнца по такому принципу работы еще только ждет своего применения в рукотворной технике.

Как уже говорилось выше, самый простой способ использования в личных целях энергию солнца – это сбор тепловой энергии. Однако «самый простой» не всегда означает «самый лучший». Дело в том, что тепловая энергия – это, можно сказать, «скоропортящийся продукт». Попробуйте «законсервировать» тепло или передать его на большие расстояния. Скорее всего, затраты перекроют все возможные выгоды. Наиболее удобным для накопления и транспортировки видом энергии является электричество. Его можно без особых проблем собрать в аккумуляторах либо передать по проводам к месту, где оно будет работать, с минимальными потерями. Отсюда следует третий, самый распространенный способ использования солнечного света – преобразование его в электрическую энергию.

Где купить

Гелиосистемы в целом и их составные элементы, являются специфическим товаром, для приобретения который лучше всего обратиться в организацию, которая специализируется на реализации товаров в этой отрасли энергетики.

Оптимальный вариант, в этом случае, это найти дилера компании, производящей гелиосистемы, и заключить договор поставки.

При невозможности сделать это, и при желании снизить затраты на приобретение оборудования, можно обратиться к сети интернет, где присутствует достаточно большое количество предложений о продаже гелиоустановок, как полной комплектации, так и их отдельных элементов.

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

• поликристаллические;
• монокристаллические;
• аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

Полимерные и органические батареи

Модули, созданные на основе полимерных и органических материалов, получили своё распространение в последние 10 лет, они создаются в виде плёночных конструкций, толщина которых редко превышает 1 мм. Их КПД близок к 15%, а стоимость в несколько раз ниже кристаллических аналогов.

Преимущества:

1. Низкая стоимость производства.
2. Гибкий (рулонный) формат.

Недостатком панелей из этих материалов является снижение эффективности на длительной дистанции. Но этот вопрос ещё исследуется и производство постоянно модернизируется, чтобы исключить минусы, которые могут проявиться в существующем поколении такого вида батарей через 5–10 лет.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Multi Busbar — Многолинейные солнечные элементы

Busbar или токоведущие шины представляют собой тонкие провода или ленты, которые проходят по каждой ячейке и переносят электроны (ток) от солнечных элементов. Поскольку фотоэлементы становятся более эффективными, они, в свою очередь, генерируют больше тока, и за последние годы большинство производителей перешли с 3 шин на 5 или 6 шин. Некоторые производители, сделали еще один шаг вперед и разработали многопроволочные системы, использующие до 12 очень тонких круглых проводов, а не плоских шин. Выгода заключается в том, что сборные шины фактически затеняют часть ячейки и поэтому могут немного снизить производительность, поэтому их необходимо тщательно проектировать. Несколько тонких шин обеспечивают более низкое сопротивление и более короткий путь перемещения электронов, что приводит к более высокой производительности.

Маленькие дорожки ( тонкие шины) на каждой ячейке передают ток на 5 ленточных шин:

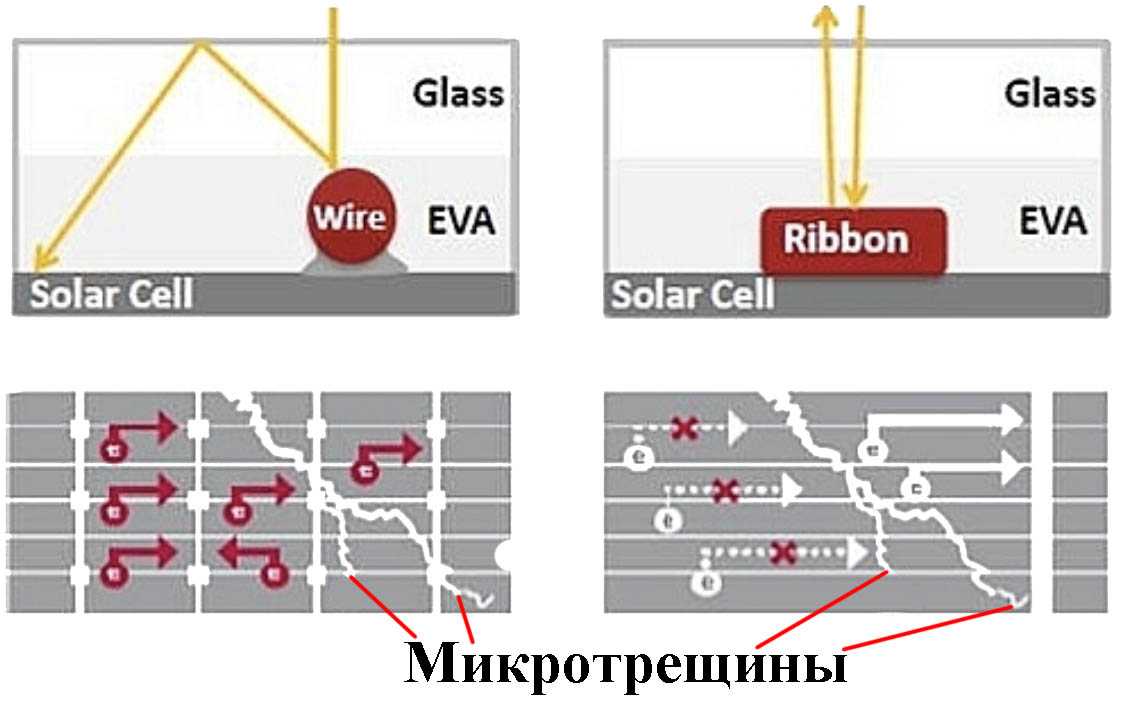

Если в ячейке возникли микротрещины из-за ударов или высоких нагрузок, большее количество шин помогает снизить вероятность того, что трещина перерастет в горячую точку, поскольку они обеспечивают альтернативные пути прохождения тока.

В модулях LG Neon 2 впервые использовались 12 маленьких круглых проводных шин, LG называет свою технологию «Cello», которая означает соединение элементов, с низкими электрические потерями. Многопроволочная технология Cello снижает электрическое сопротивление, тем самым уменьшаются потери напряжения, а уменьшение площади и применение закругленных шин дает лучшее оптическое поглощение света, тем самым повышается эффективность.

Trina Solar вместе со многими другими производителями недавно начали предлагать тонкие круглые шинные ячейки под названием multi-bus (MBB) в качестве опции для ряда модулей на 2019 год. Как объяснялось ранее, еще одним преимуществом наличия большего количества шин является то, что при микротрещинах возникновение в ячейке из-за внешних напряжений, меньше вероятность того, что это создаст горячую точку, так как электроны имеют много альтернативных шин для протекания тока. Это показано на рисунке:

Производственный процесс создания

В специализированных магазинах можно приобрести наборы, в которых есть уже всё необходимое для создания солнечной панели

Доведенные ежемесячными счетами до кондиции, люди, могут собрать солнечные панели самостоятельно.

И для создания такой панели им нужно:

1. Определиться с количеством ячеек в будущей солнечной панели.
2. Припаять солнечные элементы по монтажной схеме группами.
3. Нанести защитный материал, если его нет, то приклеить силиконом стекло к каждой панели.
4. Дождаться пока высохнет силикон.
5. Также можно застеклить и вторую часть, заключив тем самым солнечный элемент с обеих сторон.
6. Дать этой конструкции хорошо высохнуть как минимум за сутки.
7. Произвести работы по монтажу рамки. Для этого необходимо герметизировать края рамки и закрепить рамку из алюминия.
8. Соединительную коробку с тыльной части конструкции нужно закрепить с помощью герметика. Клей герметик соединит с поверхности модуля соединительную коробку.
9. Установить инвертер. Для этого на задней части панели соединительную коробку необходимо сделать с колодкой. Блок с одной стороны необходимо сделать плюсовым, со второй стороны необходимо провести провод к инвертеру. При небольшом инвертере и тока будет мало.

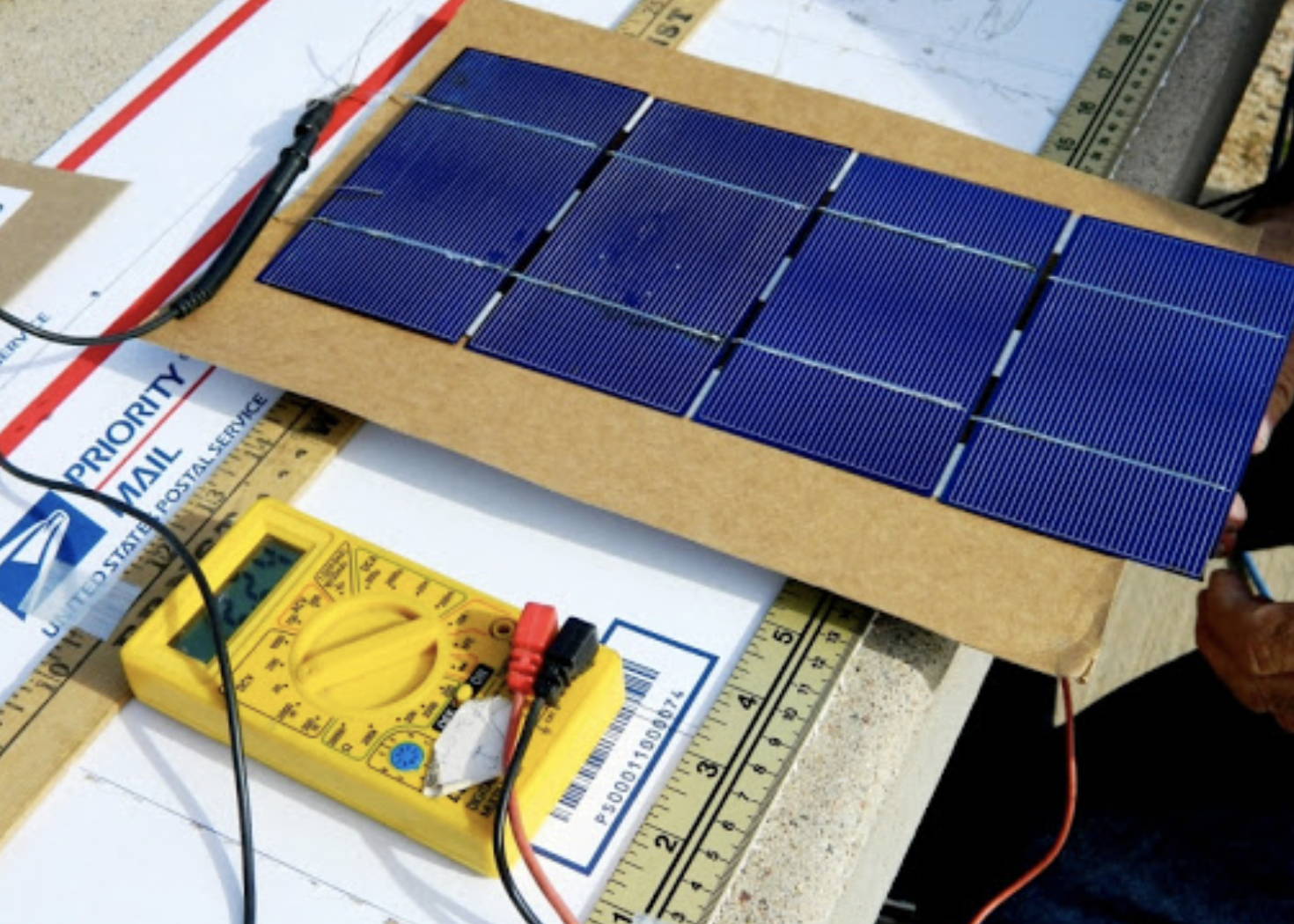

10. Последним этапом является тестирование солнечной панели. На этом этапе необходимо измерить электрические параметры модуля, когда на него воздействует мощный световой поток, который имитирует солнечную энергию.

Перечень параметров, которые необходимо измерить:

• ток короткого замыкания;
• напряжение холостого ход;
• электроэнергия максимальной мощности;
• напряжение максимальной мощности;

Какой угол наклона сделать у солнечной панели?

Угол наклона полностью зависит от времени года (высоты подъема солнца)

При установке солнечной панели очень важно обратить внимание на ее расположение и угол наклона. Именно поэтому при выборе месторасположения батареи, выберите то место, где лучи будут падать перпендикулярно и будет небольшой наклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Идеальное месторасположение солнечной панели – это крыша дома

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон. Идеальное месторасположение солнечной панели – это крыша дома

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи

Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши.

Рабочие показатели

При изготовлении солнечной панели точно по вышеуказанной схеме, солнечная батарея будет давать 500 Вт электричества в неделю.

Для многих такое количество электроэнергии покажется слишком маленьким. Но заметим, что солнечная батарея в нашем случае маленькая, всего 28 солнечных ячеек, и месторасположение играет немаловажную роль. В связи с этим, если необходима мини-электростанция, как говорится и затрат нужно будет значительно больше.

Почему так важна эффективность?

Большое значение эффективность приобретает при расчёте площади, которую вы можете использовать под систему солнечных батарей. При сопоставимых размерах описанных модулей от Amerisolar AS–6P30 280W (1.63 квадратных метра) и NeOn 340 W от LG (1.71 квадратных метра), разница в мощности на один квадратный метр на выходе будет составлять 15.6%. С одной стороны, это может показаться не очень эффективным, учитывая разницу в цене более чем в два раза, но в случае с ограниченным пространством или более агрессивной внешней средой, возможно, сдвинет ваш выбор в пользу этого известного производителя.

Увеличенный коэффициент полезного действия подчеркивает не только эффективность технологии изготовления, но и качественные материалы, используемые при изготовлении. Это сможет сказаться на сроках работы устройств, на устойчивость панелей к так называемой деградации. Не стоит забывать также и про гарантийные обязательства производителя. Имея представительства и гарантийные сервисы почти во всех уголках мира — LG сможет похвастаться более лояльным подходом к клиентам и выполнением своих обязательств.

9. Особенности солнечных батарей с квантовыми точками

Последний перспективный вид батарей ближайшего будущего построен на свойствах физических квантовых точек – микроскопических включений полупроводников в тот или иной материал. Геометрически такие «точки» имеют размер в несколько нанометров и распределяются в материале так, чтобы охватить поглощение излучения всего солнечного спектра – ИК, видимого света и УФ.

Огромным преимуществом подобных панелей является возможность работать даже ночью, генерируя около 40% максимальной дневной мощности.

Физико-технические характеристики, сертификация и маркировка

Независимо от того, из чего сделаны солнечные батареи, каждая из них обладает рядом следующих важных характеристик:

• механические – геометрические параметры, общая масса, тип рамы, защитного стекла, количество ячеек, вид и ширина коннекторов;
• электрические или вольтамперные – мощность, напряжение холостого хода, сила тока при максимальной нагрузке, эффективность панели в целом и отдельных ячеек в частности;
• температурные – изменение КПД при повышении температуры на определенную единицу величины (обычно – 1 градус);
• качественные – срок службы, скорость деградации ячеек, присутствие в рейтинговых списках Bloomberg;
• функциональные – необходимость и удобство ухода, простота монтажа/демонтажа.

Промышленные солнечные панели, из каких бы материалов они не были сделаны, обязательно должны быть сертифицированы. Минимальными требованиями являются сертификаты качества ISO, СE, TUV (международные) и/или Таможенного союза (при продаже в его пределах).

Обязательной является и международные правила маркировки. Например, аббревиатура CHN-350M-72 содержит следующие сведения:

• CHN – идентификатор компании-изготовителя (в данном случае – китайской СhinaLand);
• 350 – мощность панели в ваттах;
• M – обозначение монокристаллического кремния;
• 72 – число фотоэлектрических ячеек в модуле.

Из чего можно сделать солнечные батареи своими руками дома

Для этого необходимо следующее:

Предварительно начерченная схема и проведенные расчеты.
Определенное количество солнечных ячеек заводского изготовления – купить их дешевле всего в сети, например, на сайте Aliexpress или в других сетевых магазинах

Обращайте внимание на то, чтобы все элементы имели одинаковые электрические характеристики. Самодельный каркас из бруса и фанеры – правила его сборки можно посмотреть на многочисленных видео в сети

Оргстекло или плексиглас для поверхностного защитного покрытия.
Краска и термостойкий клей для обработки деревянных поверхностей.
Контактные полосы и провода для соединения ячеек. Схемы различные способов соединения также можно изучить в интернете.
Паяльник и припой. Паяльные работы следует проводить очень внимательно, чтобы не испортить будущее изделие.
Силиконовый клей и саморезы для закрепления сборной батареи в каркасе.

Небольшая батарея потребует около 30-50 долларов вложений, в то время как заводской вариант аналогичной мощности обойдется всего на 10-20% дороже.

Разумеется, подобная самодельная конструкция не прослужит 25 лет, не будет обладать мощностью полноценной солнечной электростанции и не сможет похвастаться значительным КПД. Однако стоимость ее будет минимальной настолько, насколько это возможно.

Выводы и полезное видео по теме

Принципы работы и схемы подключения солнечных батарей не слишком сложны для понимания. А с собранными нами ниже видеоматериалами разобраться во всех тонкостях функционирования и установки гелиопанелей будет еще проще.

Доступно и понятно, как работает фотоэлектрическая солнечная батарея, во всех подробностях:

Как устроены солнечные батареи смотрите в следующем видеоролике:

Сборка солнечной панели из фотоэлементов своими руками:

Каждый элемент в системе солнечного электроснабжения коттеджа должен быть подобран грамотно. Неизбежные потери мощности происходят на аккумуляторах, трансформаторах и контроллере. И их обязательно надо сократить до минимума, иначе и так достаточно низкая эффективность гелиопанелей окажется сведена вообще к нулю.
