Светодиодная лента для тюнинга машины: как смонтировать и подключить

Нюансы монтажа с блоком питания

Чтобы разобраться, как подключить светодиодную ленту к блоку питания, необходимо в первую очередь знать разновидности блоков и принципы их выбора.

Современная промышленность предлагает модели:

• с напряжением 12В и 24В;
• мощностью 18…200 Вт;
• силой тока 1,5…16,7 А;
• с пассивной или активной вентиляцией;
• в корпусах разного типа – пластиковых герметичных, металлических герметичных, открытых перфорированных металлических;
• для стационарной установки и переносные.

В качестве базового устройства для подключения светодиодной ленты к сети 220в (схемы приведены выше) можно успешно использовать блок питания к компьютеру.

Для расчета своими руками необходимой силы тока и потребляемой мощности блока питания рекомендуем использовать простой вариант вычислений.

Здесь 14 Вт – мощность, потребляемая одним метром LED-ленты, 42 Вт – общая потребляемая мощность, коэффициент запаса 1,3. При таких параметрах и расчетной силе тока 5А выбирается блок питания с ближайшими БОЛЬШИМИ характеристиками.

Делаем правильный выбор

Сегодня на рынке специально продаются модели со светодиодами, рассчитанными на 12 вольт напряжения. Они предложены в большом ассортименте и чтобы выбрать наиболее подходящую для вашего автомобиля модель, нужно опираться на следующие критерии выбора:

• место размещения. Как мы уже выяснили установить такую подсветку можно внутри салона на приборной доске, в фаре и снаружи кузова. Во всех трех случаях условия, при которых функционирует прибор, будут различаться, что обязательно следует учитывать при выборе;
• какой тип свечения должен быть;

Свет от светодиодных фар

• мощность изделия;
• степень защиты от влаги. Естественно, что для салона автомобиля и фар подсветку следует организовывать с помощью стандартных изделий с не слишком высоким уровнем влагозащищенности. В тоже время для наружной подсветки можно использовать только влагозащищенные модели на 12 вольт.

Для того, чтобы сделать точно правильный выбор и наиболее быстро установить светодиодную ленту своими руками в авто, нужно иметь представление о ее ассортименте.

Светодиодная продукция для машин в основном представлена одноцветными моделями на 12 вольт. Так намного проще подобрать цвет под кузов. Лучше всего выбирать изделия, имеющие самоклеящуюся основу. Это в разы упростить монтаж, а также подключение, проводимое своими руками. Такие изделия легко можно установить в салон автомобиля на приборную доску.

Самоклеящаяся лента

Кроме этого данная продукция делится между собой по типу светодиодов на две группы:

• SMD 3028 – светодиодные имеют размеры 3 на 2, 8 миллиметра;
• SMD 5050 – светодиодные имеют размеры 5 миллиметров.

Для SMD 3028 плотность может быть 60, 120 или 240 светодиодов, а для SMD 5050 — с 30, 60, 120 светодиодов на один метр. Помните, что чем больше плотность, тем ярче будет светить светодиодная лента на 12 вольт.Еще одним моментом установки данной продукции является правильный расчет мощности изделия. Поскольку лента может нарезать на куски практически любой длины (минимальный шаг разреза – расстояние между двумя соседними контактными площадками), то этот параметр будет варьироваться. Для расчета мощности нужно использовать специальную формулу.

Контактные площадки на ленте

Поскольку лента имеет напряжение в 12 вольт, то для ее подключения необходим блок питания. Его выбираем на основании полученной в ходе математических вычислений мощности и прибавляем 20 % запаса.Последним аспектом выбора будет определение с классом влагозащищенности. Этот показатель обозначается как IP. На сегодняшний день существует три класса влагозащищенности для транспортных средств:

• 20 – лента без изоляции, поэтому ее можно устанавливаться только внутри салона на приборной доске;
• 65 – изделие обладает защитой от влаги и может использовать под навесом. Такие изделия лучше всего устанавливать в фары;
• 68 – лента полностью изолированного типа. Ее можно без опаски устанавливать под кузов автомобиля, где она сможет без проблем длительное время контактировать с водой и грязью.

Опираясь на перечисленные выше параметры выбор можно подобрать светодиодную ленту для любого случая без особых проблем.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

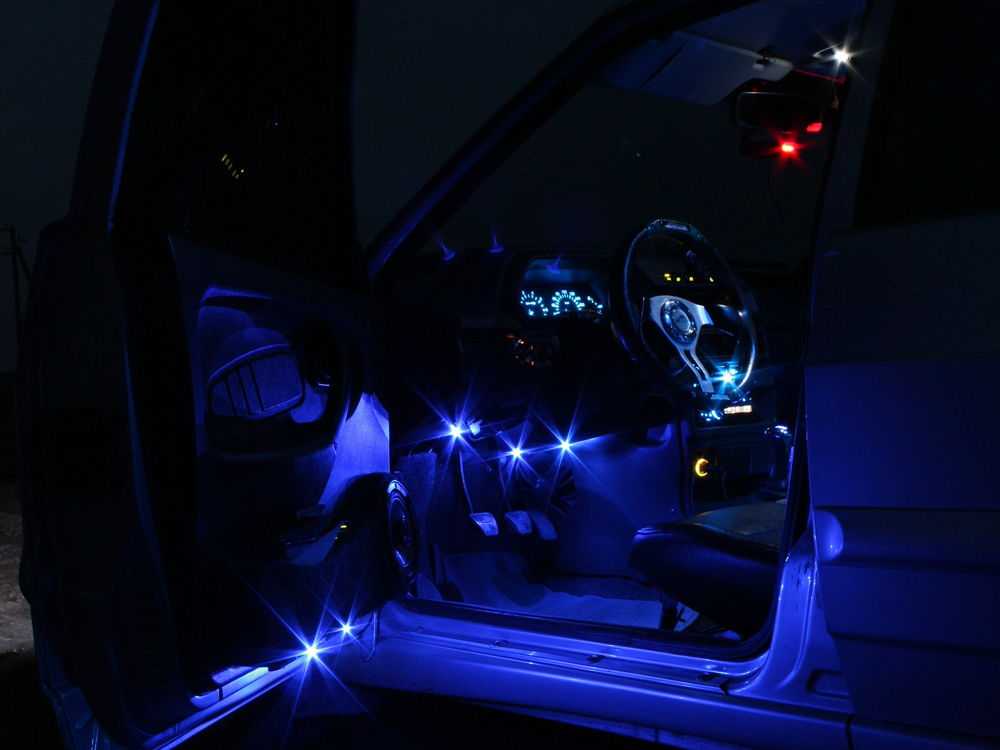

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Руководство по подключению

Теперь предлагаем узнать, как осуществляется включение светодиода после подключения плюса и минуса, какую схему для этого использовать можно, а какую — нельзя.

1. Правильная схема подключения светодиода

2. Неправильная схема для подключения плюса и минуса

В случае с автомобилем, двенадцативольтовая бортовая сеть позволяет реализовать большие возможности в плане подключения плюса и минуса. Если производится реализация схемы в авто, то она может быть последовательной по три элемента. Большее количество деталей, как правило, в сеть уже не включаются, поскольку необходимо помнить о снижении уровня напряжения под нагрузкой. К примеру, если оно даже снизится незначительно, на один вольт, до 11 В, то это может стать причиной большой потери потока света. При обустройстве схемы и подключении плюса можно использовать резистор, но если его нет под рукой, то специалисты рекомендуют применять в таких случаях низковольтный драйвер.

Его использование обусловлено тем, что он также функционирует от двенадцативольтовой сети и также он оснащается специальным регулятором напряжения на выходе. Кроме того, драйвер должен иметь и настройку ампер, что позволит оптимально распределить ток и обеспечить качественное освещение. Кроме того, его конструкция значительно проще, чем если сравнивать с подключением к бытовой сети, такая цепь исключает необходимость использования дополнительного трансформатора, только дроссель.

Как известно, несмотря на то, что автомобильная электроцепь имеет 12 вольт, при запущенном моторе параметр напряжения может варьироваться в районе 13.5-15 вольт. Однако, если в системе происходят скачки, то этот параметр может увеличиться до 30 вольт. При отключенном силовом агрегате уровень напряжения должен составлять в районе 12-13 вольт, в данном случае все зависит от того, насколько заряжена аккумуляторная батарея.

Так что при обустройстве схемы в любом случае нужно использовать стабилизатор либо стабилизированный блок питания. Тем более, что продукты китайского производства с трудом переносят скачки напряжения, поскольку в целом качество проводника на кристалле оставляет желать лучшего. Если же вы используете более качественные, фирменные варианты источников освещения, то они могут функционировать и без стабилизаторов, для них это безопасно (автор видео — канал KAR AutoCity).

Процедура установки диодных элементов в автомобиль может отличаться, в зависимости от того, какую схему вы хотите обустроить и как вы ее будете подключать.

Ниже представлен универсальный вариант этапов сборки, который позволит вам правильно все сделать:

1. Перед тем, как производить сборку, ознакомьтесь с технической документацией. Вы должны точно знать характеристики источников освещения, в частности, сколько вольт в вашей цепи будет подавать каждый LED.
2. Следующим этапом будет составление схемы подключения. Вариантов таких схем в Сети достаточно много, вы без проблем сможете найти что-то для себя. При составлении схемы учтите напряжение питания в электросети.
3. Далее, вам необходимо будет вычислить уровень потребляемой мощности цепи в целом.
4. Когда вы сделаете это, необходимо будет подобрать либо стабилизатор, либо соответствующий блок, либо драйвер, который подойдет для вашей электросхемы по мощности. Также не лишним будет правильно рассчитать резистор на тот случай, если вы планируете использовать питание со стабилизированным напряжением.
5. Затем вам нужно найти правильную полярность на элементах источников освещения. Вы должны точно знать, где плюс, а где — минус. Используя паяльник и расходный материал (олово, канифоль), припаяйте провода к плюсу и минусу, после чего можно подключить источник питания (то есть кабель от бортовой сети). Подключение в данном случае будет зависеть от ваших целей — если вы хотите, чтобы освещение работало при включенном зажигании, то нужно протянуть кабель именно от зажигания.
6. После того, как провода будут припаяны, необходим надежно и плотно вмонтировать диодные элементы на радиатор и зафиксировать их. Далее, собранная конструкция подключается к бортовой сети авто. Если при подключении ничего не перегорело, то проверьте на всякий случай параметр потребления энергии, нагрев диодных элементов, а также ток, который они потребляют. Если ток оказался более высоким или более низким, чем вы планировали, то этот показатель следует подкорректировать. Учтите, хоть диоды и нормально переносят вибрации и удары, все компоненты схемы должны быть надежно зафиксированы. Это позволит предотвратить неисправности в работе источников освещения, а также появление посторонних звуков, обусловленных тряской незакрепленных элементов.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

2 Конструкция и классификация светодиодных лент

Все диодные ленты, которые можно встретить на современном рынке, имеют одинаковую конструкцию. Изделия состоят из лампочек и проводов. И те, и другие располагаются на специальной подложке. Подложка делится на небольшие блоки, которые можно подключать к питанию, как по отдельности, так и цепочкой. Самые простые по конструкции ленты делятся на блоки из трех диодов. Каждый блок соединяется со следующим последовательно. В таком случае на 1 метр ленты приходится по 30 светодиодных ламп. Длина проводки изделия позволяет подключать подсветку непосредственно к аккумулятору авто. Кроме того, в продаже можно найти и более габаритные ленты. Они отличаются большей шириной и толщиной, на метр такого изделия приходится по 60 лампочек. Такие фонари имеют три режима подсветки, которые отличаются цветом свечения. Для удобства в переключении режимов используется специальный контроллер.

Горизонтальные светодиоды для подсветки авто

Помимо типов свечения, диоды также делятся по таким критериям, как рабочее напряжение, количество и цвет свечения лампочек, и наличие защиты от влаги пыли. Рассмотрим каждый из типов подробнее. Все диодные ленты имеют свою маркировку. Буквы на подложке и упаковке означают способ подключения. Первый вид маркировки – DIP, что расшифровывается как Dual In-line Package. Такие ленты снабжены корпусами с выводами фонарей в два ряда. Второй вид маркировки – SMD, то есть Surface Mounted Device. Эти фонари не снабжаются корпусами, а напрямую устанавливаются на поверхность авто, предназначенную для тюнинга.

Учитывая маркировку, можно назвать несколько типов диодов, которые используются на лентах. Первый тип – SMD 3529. Эти светодиоды припаиваются к лентам с горизонтальным свечением. Мощность таких фонарей составляет 0,08 Вт, а размеры – 2,9×3,5 мм. Второй тип – SMD 3010 с размерами 3×1 мм и мощностью 0,08 Вт. Зачастую такие фонари применяются для монтажа на торцевые ленты. Третий вид диодов имеет маркировку SMD 5060. Размеры этих фонарей составляют 5×6 мм, а мощность – 0,24 Вт.

Как мы говорили выше, диодные ленты могут иметь 30 или 60 фонарей на 1 метре изделия. В зависимости от цвета излучения ленты разделяются на желтые, красные, зеленые, стандартные белые и многоцветные. Третий важный фактор – это предусмотренная производителем защита от пыли и влаги. По общепринятому международному стандарту, который указывается надписью IP и числом, ленты могут иметь маркировку IP 20, IP 65 и IP 68. Первый вид маркировки указывает, что на лентах предусмотрена минимальная защита от пыли и влаги. Конкретно на авто такую подсветку можно использовать только на потолке или приборном щитке в салоне. Второй тип маркировки означает средний показатель устойчивости. Такие светодиоды вполне подходят для монтажа на внешнюю поверхность кузова авто. Наши специалисты применяют эти диоды для установки по контурам номерных знаков, на порогах и в колесных дисках авто. Третий тип маркировки указывает на самую высокую степень защиты. Такие приборы можно применять в экстремальных условиях. К примеру, их часто устанавливают в колесные диски или на защиту бампера мощных внедорожников.

С помощью чего лучше делать подсветку?

Сделать освещение внутри шкафа можно на разных источниках света: галогенных, люминесцентных, светодиодных. Сборка подсветки на галогенных лампах – самое трудоёмкое занятие, так как требует специального инструмента и знаний по монтажу точечных светильников. В процессе эксплуатации галогенки сильно нагреваются, имеют небольшой рабочий ресурс и потребляют много энергии.

Подсветка в шкафу на люминесцентной трубчатой лампе более экономична и легко собирается одним человеком. Но колба люминесцентной лампы представляет собой тонкое стекло, внутри которого находятся ядовитые пары ртути. Поэтому такое освещение для шкафа-купе не подойдёт.

Самый надёжный способ осветить содержимое шкафа состоит в использовании источников света на основе светодиодов. Они безопасны в эксплуатации, почти не греются и легко монтируются на шкаф любого типа. Для общего освещения шкафа лучше воспользоваться светодиодной лентой или линейкой, установив ее вдоль всего внутреннего пространства.

Для подсветки отдельных полочек и отсеков идеально подойдут готовые светодиодные модули, которые имеют компактные размеры и работают от +12В.

Включение через линейный стабилизатор

Линейный стабилизатор — это прямой проводник электричества от входа к выходу

Линейный стабилизатор сделать самостоятельно очень просто, важно соблюдать некоторые правила. Чтобы ваша система работала, и линейный стабилизатор выполнял свою функцию, важно правильно подключить вход — выход и выставить полярность

Вход должен располагаться слева, для этого нужно забрать лапку от стабилизатора и сделать припайку. Справа сделайте выход и так же припайкой прикрепите его к блоку питания. Главное в этом деле — это полярность. Минус должен находиться посередине. Неважно, с каким колебанием у вас подается напряжение, главное, чтобы на выходе всегда был результат 12В, иначе строк службы ваших ламп очень быстро сократится.

Схема включения через линейный стабилизатор

Светодиодные ленты для авто: виды

Перед тем, как подключить светодиодную ленту в автомобиле, необходимо правильно ее выбрать. Чтобы в дальнейшем она светила только в нужном вам направлении, и ее свет не раздражал вас, а просто подчеркивал неповторимый интерьер авто.

Количество светодиодов и излучаемый свет

Если говорить за цвет свечения в автомобиле, то можно выделить:

• Белые. Холодного типа, считаются самыми популярными.
• Разноцветные, сюда можно включить: синие, красные, зеленее и т.д.

Интенсивность свечения любой ленты зависит только от количества диодов расположенных на ней. Число может варьироваться от 30 до 60 на один метр. Оптимально использовать ленту на 30 диодов на метр, в салоне автомобиле, если больше, то лучше их ставить туда, где глаза совсем не будут отвлекаться.

Защита светодиодных лент для авто

Каждая лента должна быть защищена от влаги и иметь способность выдерживать минусовую температуру, в противном случае лучше их не устанавливать совсем. Для салона автомобиля также нужно выбирать лампу, которая имеет среднюю защиту. Первый вариант выбирать не рекомендуем, оставим его только в качестве ознакомления.

• IP 20, такие ленты практически не имеют защиты и пригодны только для установки в помещении.
• IP 65 считаются оптимальными для установки в салон автомобиля.
• IP 68 можно устанавливать повсюду, у них хорошая степень защиты по всем показателям. Кстати, такая лента подходит для освещения аквариума.

Напряжение и тип светодиодных лент в авто

Существует следующая буквенная маркировка DIP (означает корпус с двумя выводами) и SMD (корпус монтируется на поверхность). Последний вариант считается современным и лучшим, рекомендуем останавливать свой выбор только на них.

• SMD3010 – используется в основном для лент с боковым свечением. Светодиоды имеют размер 1х3 мм, и обладают мощностью в 0,08 Вт.
• SMD3528 – такой тип используется чаще всего, предназначены для горизонтального свечения, размер диодов 2,8 х 3,5 мм, при мощности в 0.08 Вт.
• SMD5050 – самые большие светодиоды, имеют размер 5х5 мм, яркость высокая, мощность 0.24.

Законность наружной подсветки и штрафы

В нашей стране законы трактуются в пользу трактующего. Формулировки размыты и могут быть интерпретированы двояко. Что нужно знать.

Прямого запрета на установку подсветки днища машины нет. Но есть ряд пунктов, позволяющих придраться к вам и противопоставить им, к сожалению, нечего.

Внесение непредусмотренных изменений в конструкцию автомобиля

Постановление Правительства РФ от 23.10.1993 N 1090 (ред. от 27.08.2018) «О Правилах дорожного движения». Приложение: Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Пункт 7.18.

Получить официально разрешение на установку подсветки нереально (несертифицированный элемент). Наказание за нарушение: предупреждение или штраф 500 рублей.

Это самый лояльный пункт, по которому к вам могут придраться. Зачастую отделаетесь предупреждением.

Нарушение правил установки световых приборов

Под этот пункт вы попадете, устанавливая светодиодную подсветку машины запрещенных цветов.

Согласно ПДД РФ, раздел 3.6. Внешние световые приборы. Запрещается установка:

Если коротко, то разрешено:

• Спереди только белый, желтый и оранжевый цвет;
• сзади — подсветка номера только белым, остальное — только красным, желтым или оранжевым.

Нарушение этого пункта ПДД влечет лишение водительского удостоверения на срок от 6 месяцев до года.

Установка без разрешения устройств для подачи специальных световых сигналов

КоАП РФ Статья 12.5. Управление транспортным средством при наличии неисправностей… пункт 4.

Это самый опасный пункт и при желании злобного инспектора, любое дополнительное освещение машины может быть подогнано под эту формулировку. На практике применяется очень редко (если только вы не поставили в радиатор красную мигающую ленту, такой вариант однозначно расценят как спец. сигнал). Оспорить через суд сложно, но можно, заменив наказание штрафом в 500 рублей.

Нарушение предусматривает лишение прав на срок от года до полутора лет, с конфискацией устройств, для подачи сигнала.

С помощью линейного стабилизатора

Более оптимальный вариант, хотя и более сложный, как подключить светодиодную ленту в машине, это ввести в цепочку стабилизатор напряжения. Самая простая его модель – линейная. Тем, кто имеет опыт в изготовлении радиотехники, ее под силу изготовить своими руками по следующей схеме:

По факту модель будет выдавать ток напряжением 12 вольт и силой тока 1 ампер. Собирается она на микросхеме модификации КРЕН 7812. Минус такого устройство – постоянный перегрев. Поэтому под нее нужно подбирать хороший радиатор. Естественно, изготавливать ее есть смысл только тому, у кого есть опыт монтажа подобных приборов и возникла необходимость сэкономить. Ведь сегодня вполне доступны более совершенные импульсные современные стабилизаторы для машин.

В заключение

Современный автомобильный тюнинг проводится с применением светодиодной ленты. Если при подключении пользоваться правилами установки, то работа выполняется быстро, безопасно и в результате получиться уникальный, обновленный автомобиль.

Для светового автотюнинга используются лед-полоски – это не противоречит ни законодательству, ни принципу практичности, стойкости и долговечности изделия. Однако для этого необходимо знать основные нюансы, способы и правила установки.

Рассмотрим, как грамотно выбрать светодиодную ленту по типу матрицы и классу защиты, какие материалы и инструменты понадобятся для работы, как выглядит схема установки, как подключить ее в машине с помощью прикуривателя, через резистор, посредством линейного и импульсного стабилизатора, а также какие предосторожности нужно соблюдать в ходе ее монтажа
