Выбор сечения провода (кабеля) по мощности – таблица
Пример.
Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:
Таблица 1.
| Бытовой электроприбор | Мощность, Вт | Бытовой электроприбор | Мощность, Вт |
| Лампочка | 15 – 250 | Духовка | 1000 – 3000 |
| Принтер струйный | 30 – 50 | СВЧ печь | 1500 – 3000 |
| Весы | 40 – 300 | Пылесос | 400 – 2000 |
| Аудиосистема | 50 – 250 | Мясорубка | 1500 – 2200 |
| Компьютер | 300 – 800 | Тостер | 500 – 1500 |
| Принтер лазерный | 200 – 500 | Гриль | 1200 – 2000 |
| Копировальный аппарат | 300 – 1000 | Кофемолка | 500 – 1500 |
| Телевизор | 100 – 400 | Кофеварка | 500 – 1500 |
| Холодильник | 150 – 2000 | Посудомоечная машина | 1000 – 2000 |
| Стиральная машина | 1000 – 3000 | Утюг | 1000 – 2000 |
| Электрочайник | 1000 –2000 | Обогреватель | 500 – 3000 |
| Электроплита | 1000 – 6000 | Кондиционер | 1000 – 3000 |
Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:
- Лампы энергосберегающие – 14 штук по 15 Вт;
- Телевизор – 200 Вт;
- Аудиосистема – 150 Вт;
- Компьютер – 500 Вт;
- Принтер лазерный – 300 Вт;
- Холодильник – 500 Вт;
- Стиральная машина – 2000 Вт;
- Электрочайник – 2000 Вт;
- Кофеварка – 1000 Вт;
- СВЧ печь – 2000 Вт;
- Пылесос – 1200 Вт;
- Утюг – 1000 Вт;
- Кондиционер – 2000 Вт.
Произведем подсчет:
14 × 15 = 210 Вт (лампы энергосберегающие);
210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт
Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.
К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.
11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.
Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.
Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.
Таблица выбора сечения жил провода (кабеля) по мощности и току
Таблица 2.
Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:
Советую всегда брать сечение жилы кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.
Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.
380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.
Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:
Таблица 3.
| Сечение медной жилы, мм² | Мощность электроприбора, Вт |
| 0,35 | 100 – 500 |
| 0,5 | 700 |
| 0,75 | 900 |
| 1,0 | 1200 |
| 1,2 | 1500 |
| 1,5 | 1800 – 2000 |
| 2,0 | 2500 |
| 2,5 | 3000 – 3500 |
| 3,0 | 4000 |
| 3,5 | 4500 – 5000 |
| 5,0 | 6000 |
Ниже представлена таблица применения медных проводов (кабелей) по сечению:
Таблица 4.
| Сечение медных жил, мм² | Предельно-допустимая нагрузка, А (ампер) | Номинальная сила тока автоматического выключателя, А | Максимальная нагрузка
U = 220 В, кВт |
Пример применения |
| 1,5 | 19 | 10 | 4,1 | Освещение |
| 2,5 | 27 | 16 | 5,9 | Розетки |
| 4 | 38 | 25 | 8,3 | Кондиционеры, водонагреватели |
| 6 | 46 | 32 | 10,1 | Электрические плиты, шкафы |
| 10 | 70 | 50 | 15,4 | Ввод в квартиру |
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков и даже сотен метров — помимо нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния ЛЭП при вводе электричества с опоры в дом. Хотя все данные должны быть указаны в проекте, можно подстраховаться и проверить. Для этого нужно знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно выбрать сечение провода с учетом потерь по длине.

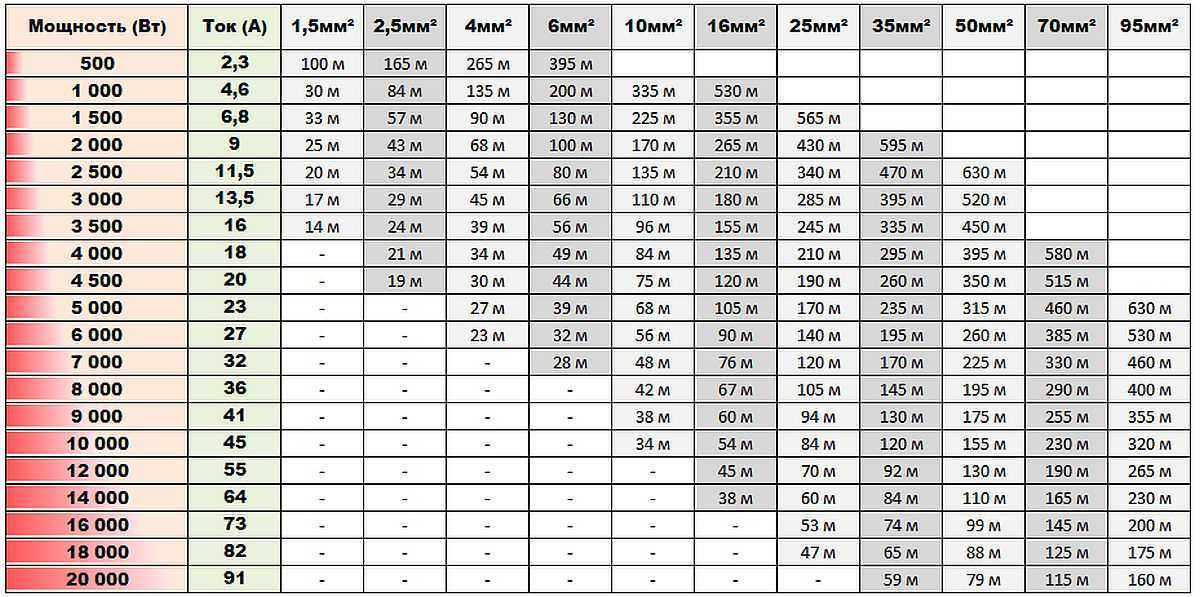

Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Выбор автомата по току короткого замыкания КЗ
Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.
Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.
Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.
Формула расчета сечения кабеля по мощности
Позволяет подобрать сечение по потребляемой мощности и напряжению.
Для однофазных электрических сетей (220 В):
I = (P × K и ) / (U × cos(φ) )
где:
- cos(φ) — для бытовых приборов, равняется 1
- U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
- I — сила тока
- P — суммарная мощность всех электрических приборов
- K и — коэффициент одновременности, для расчетов принимается значение 0,75
Для 380 в трехфазных сетях:
I = P / (√3 × U × cos(φ))
Где:
- Cos φ — угол сдвига фаз
- P — сумма мощности всех электроприборов
- I — сила тока, по которой выбирается площадь сечения провода
- U — фазное напряжение, 220V
Расчет по мощности и длине
Расчет сечения кабеля по мощности и длине идеально подходит в том случае, если вы планируете использовать очень длинный кабель. Тогда значение его мощности, а также потребляемого максимального тока будет недостаточно для расчета.
Стоит отметить, что длинные кабели используют только в одном случае — для ввода электричества от электрического столба в жилое или нежилое помещение.
Для того чтобы наши расчёты были правильные, Вам необходимо узнать мощность, которая выделяется на само здание, а также точное расстояние от электрического столба до него. После этого для данных, определяющих сечение кабеля по мощности, используется таблица:
Как отмечают специалисты, даже при прокладке кабеля необходимо учитывать ее с некоторым запасом. Это необходимо сделать по некоторым причинам:
- Случаи сечения кабеля будет чуть меньше, что будет спасать устройство и изоляцию кабеля от перегревания;
- Если вам потребуется к устройству подключить дополнительные аппараты, то кабель, который был выбран запасом, может это позволить. В противном случае вам придется вкладывать дополнительных усилий, например, заменять полностью проводку.
Быстрый подбор: полезные стандарты и соотношение
Для экономии времени, расчеты обычно сводят в таблицы, тем более, что номенклатура кабельных изделий довольно ограничена. В следующей таблице приводится расчет сечения медного и алюминиевого проводов по потребляемой мощности и силе тока в зависимости от предназначения — для открытой и закрытой проводки. Диаметр получается как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.
Таблица дает возможность быстро выбрать сечение или диаметр, если известна мощность нагрузки. Найденное значение округляется в большую сторону до ближайшего значения из номенклатурного ряда.
В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и быстрого выбора наиболее подходящих:
Как подсчитать параметры нужного кабеля
Если линия электропередачи внушительной длины (100 и больше метров), то все расчеты надо делать учитывая потери тока, что будут происходить непосредственно на кабель. В обязательном порядке это делается при проектировании электроснабжения домов. Все начальные данные заносят в проект заранее, для контроля и перестраховки их перепроверяют, используя норму мощности, выделенную на весь дом и протяженность от него до столба. Высчитать нужные параметры помогает следующая таблица:
Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. Если он будет, все новые приборы, появившиеся в квартире можно спокойно включать, не опасаясь перегрузки.
Если сечения не хватает, то выхода только два: замена проводки или отказ от одновременного использования мощной домашней техники.
Если срочно требуется удлинить розетку, а нужного провода рядом нет, можно воспользоваться различными кабелями, сцепив их параллельно друг другу. Такой метод не применяют постоянно, а прибегают к нему в моменты крайней необходимости, но если уж он и используется, а тем более для подключения мощного устройства, то нужно использовать провода одинакового сечения
Если и это требование не получается выполнить, то подсчитывая, выдержит ли провод, надо принимать во внимание только кабель меньшего сечения
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Расчет допустимой силы тока по температуре разогрева проводника
Кабель не может бесконечно нагреваться, так как тепло рассеивается в окружающую среду. В конце концов наступает равновесие и устанавливается постоянная температура проводников.
Для установившегося процесса справедливо соотношение:
P = ∆t/∑S = (tж — tср)/(∑S),
где ∆t = tж-tср — разница между температурой среды и жилы, ∑S — температурное сопротивление.
Длительно допустимый ток, проходящий по кабелю, находится из выражения:
Iдоп = √((tдоп — tср)/( Rn∑S)),
где tдоп— допустимая температура разогрева жил (зависит от типа кабеля и способа прокладки). Обычно она составляет 70 градусов в обычном режиме и 80 — в аварийном.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа монтажа
Практические советы. Собираясь в магазин за кабелем, берите с собой штангенциркуль. Слишком часто заявленное сечение не соответствует действительности. Разница может составлять 30-40%, что очень много. Что это значит? Сгорание проводки со всеми вытекающими последствиями. Поэтому лучше прямо на месте проверить, действительно ли у этого кабеля необходимое сечение жилы (диаметры и соответствующие сечения кабеля указаны в таблице выше).
Длина и сечение
Для правильного определения длины необходимо проведение мощностных и нагрузочных расчетов, особое значение такие расчеты имеют для проводников имеющих значительную длину. Для обеспечения возможности коммутации проводов посредством пайки, сваривания или другими способами, к расчетной длине кабеля следует прибавлять 15 – 20см.
Расчеты сечения по мощности, а так же определение длины проводят на этапе проектирования электросетей. Особое значение такие расчеты имеют для электропроводки, которая может в дальнейшем подвергаться значительным дополнительным нагрузкам вследствие подключения новых потребителей.
Бытовой расчет длины сводится к формуле
I=P/U*cosφ, где:
Р – потребляемая мощность (Вт);
I — сила тока (А);
U — напряжение (В);
cos φ-коэффициент, который характеризует фазовый сдвиг; для однофазной цепи cosφ=1.
Поскольку сечение кабеля по мощности имеет очень большое значение для долговечности и безопасности работы , рассмотрим так же еще один важный показатель.
Какие кабели лучше?
Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.
Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:
- Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
- А в качестве внутренней и внешней электропроводки широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
- Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
- Кабель ВВГнг-П-LS делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше – секторные.
- Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
- На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.
Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)
Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.
Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.
В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.
Таблицы выбора сечения кабеля по мощности
Таблица выбора сечения кабеля по мощности
На данной странице, Вашему вниманию, представлены таблицы, в которых сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабеля, проводов и электрооборудования.
С помощью их, предоставляется возможность самостоятельно определить необходимое сечение кабеля по мощности, которое подойдет для применения его непосредственно в Ваших условиях.
| Сечение жилы, мм² | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 Вольт | Напряжение, 380 Вольт | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Сечение жилы, мм² | Алюминиевые жилы, проводов и кабелей | |||
| Напряжение, 220 Вольт | Напряжение, 380 Вольт | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
| Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами | ||||||
| Сечение токопроводящей жилы, мм² | Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке) | |||||
| открыто (в лотке) | 1 + 1 (два 1ж) | 1 + 1 + 1 (три 1ж) | 1 + 1 + 1 + 1 (четыре 1ж) | 1*2 (один 2ж) | 1*3 (один 3ж) | |
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1,00 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4,0 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6,0 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10,0 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16,0 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25,0 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35,0 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50,0 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70,0 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95,0 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120,0 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150,0 | 440 | 360 | 330 | — | — | — |
| 185,0 | 510 | — | — | — | — | — |
| 240,0 | 605 | — | — | — | — | — |
| 300,0 | 695 | — | — | — | — | — |
| 400,0 | 830 | — | — | — | — | — |
| Сечение токопроводящей жилы, мм2 | открыто (в лотке) | 1 + 1 (два 1ж) | 1 + 1 + 1 (три 1ж) | 1 + 1 + 1 + 1 (четыре 1ж) | 1 * 2 (один 2ж) | 1 * 3 (один 3ж) |
| Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке) |
| Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами | ||||||
| Сечение токопроводящей жилы, мм2 | Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке) | |||||
| открыто (в лотке) | 1 + 1 (два 1ж) | 1 + 1 + 1 (три 1ж) | 1 + 1 + 1 + 1 (четыре 1ж) | 1*2 (один 2ж) | 1*3 (один 3ж) | |
| 2 | 11 | — | — | — | — | — |
| 2,5 | 15 | — | — | — | — | — |
| 3 | 17 | 16 | 15 | 14 | 15 | 14 |
| 4 | 23 | 19 | 17 | 16 | 18 | 15 |
| 5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 6 | 41 | 38 | 35 | 30 | 32 | 27 |
| 8 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
| Сечение токопроводящей жилы, мм2 | открыто (в лотке) | 1 + 1 (два 1ж) | 1 + 1 + 1 (три 1ж) | 1 + 1 + 1 + 1 (четыре 1ж) | 1 * 2 (один 2ж) | 1 * 3 (один 3ж) |
| Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке) |
| Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных | |||||
| Сечение токопроводящей жилы, мм2 | Ток *, А, для проводов и кабелей | ||||
| одножильных | двухжильных | трехжильных | |||
| при прокладке | |||||
| в воздухе | в воздухе | в земле | в воздухе | в земле | |
| 1,5 | 23 | 19 | 33 | 19 | 27 |
| 2,5 | 30 | 27 | 44 | 25 | 38 |
| 4 | 41 | 38 | 55 | 35 | 49 |
| 6 | 50 | 50 | 70 | 42 | 60 |
| 10 | 80 | 70 | 105 | 55 | 90 |
| 16 | 100 | 90 | 135 | 75 | 115 |
| 25 | 140 | 115 | 175 | 95 | 150 |
| 35 | 170 | 140 | 210 | 120 | 180 |
| 50 | 215 | 175 | 265 | 145 | 225 |
| 70 | 270 | 215 | 320 | 180 | 275 |
| 95 | 325 | 260 | 385 | 220 | 330 |
| 120 | 385 | 300 | 445 | 260 | 385 |
| 150 | 440 | 350 | 505 | 305 | 435 |
| 185 | 510 | 405 | 570 | 350 | 500 |
| 240 | 605 | — | — | — | — |
| Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных | |||||
| Сечение токопроводящей жилы, мм2 | Ток *, А, для проводов и кабелей | ||||
| одножильных | двухжильных | трехжильных | |||
| при прокладке | |||||
| в воздухе | в воздухе | в земле | в воздухе | в земле | |
| 2,5 | 23 | 21 | 34 | 19 | 29 |
| 4 | 31 | 29 | 42 | 27 | 38 |
| 6 | 38 | 38 | 55 | 32 | 46 |
| 10 | 60 | 55 | 80 | 42 | 70 |
| 16 | 75 | 70 | 105 | 60 | 90 |
| 25 | 105 | 90 | 135 | 75 | 115 |
| 35 | 130 | 105 | 160 | 90 | 140 |
| 50 | 165 | 135 | 205 | 110 | 175 |
| 70 | 210 | 165 | 245 | 140 | 210 |
| 95 | 250 | 200 | 295 | 170 | 255 |
| 120 | 295 | 230 | 340 | 200 | 295 |
| 150 | 340 | 270 | 390 | 235 | 335 |
| 185 | 390 | 310 | 440 | 270 | 385 |
Примеры расчета сечения кабеля по мощности.
К примеру, для трёхфазной нагрузки в 15 кВ необходимо использовать медный провод (прокладка по воздуху). Как же рассчитать необходимое сечение кабеля по мощности? Сперва вычисляется токовая нагрузка, исходя из данной мощности. Для трёхфазного кабеля применяется 2 формула: I = P / √3 • 380 = 22.8 ≈ 23 А. Однако, согласно ГОСТ 31996—2012, в том случае, когда применяется четырёхжильный кабель, значение тока необходимо умножить на коэффициент 0.93. I = 0.93 * 27 = 25 A. Из расчётов выходит, что для данного случая, можно взять медный провод с сечением 2.5 мм2 (согласно ГОСТ).
К сожалению, многие производители выпускают кабели с заниженным сечением по мощности, поэтому в этой статье рекомендуется взять кабель с большим запасом. Для рассмотренного случая рекомендованное сечение провода будет составлять приблизительно 4 мм2.
Необходимо помнить, что большинство пожаров происходят из-за использования некачественной электропроводки. Такую продукцию частенько выпускают многие малые предприятия, чтобы сэкономить на производстве. Из-за этого своё предпочтение лучше отдавать той продукции, которая произведена согласно нормативам ГОСТ крупными предприятиями.
Какой провод лучше использовать для проводки медный или алюминиевый?
В настоящее время, наибольшей популярностью пользуются медные провода. Такие кабели, в сравнении с алюминиевыми, обладают следующими преимуществами:
1) медь прочнее, мягче, в местах перегибов не ломается;
2) медь меньше подвержена коррозии и окислению;
3) медный провод выдерживает большую токовую нагрузку.
Главный недостаток медных проводов – это цена. В среднем их стоимость выше в 3-4 раза. Несмотря на это, медные провода являются более распространёнными и популярными.
Выбор сечения провода исходя из количества потребителей
О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.
Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.
Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)
Расчет падения напряжения на проводе для постоянного тока
Теперь по формуле (2) рассчитаем падение напряжения на проводе:
U = ((ρ l) / S) I , (4)
То есть, это то напряжение, которое упадёт на проводе заданного сечения и длины при определённом токе.
Вот такие табличные данные будут для длины 1 м и тока 1А:
Таблица 1. Падение напряжения на медном проводе 1 м разного сечения и токе 1А:
| S, мм² | 0,5 | 0,75 | 1 | 1,5 | 2,5 | 4 | 6 | 8 | 10 |
| U, B | 0,0350 | 0,0233 | 0,0175 | 0,0117 | 0,0070 | 0,0044 | 0,0029 | 0,0022 | 0,0018 |
Эта таблица не очень информативна, удобнее знать падение напряжения для разных токов и сечений. Напоминаю, что расчеты по выбору сечения провода для постоянного тока проводятся по формуле (4).
Таблица 2. Падение напряжения при разном сечении провода (верхняя строка) и токе (левый столбец). Длина = 1 метр
| S,мм²
I,A |
1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 |
| 1 | 0,0175 | 0,0117 | 0,0070 | 0,0044 | 0,0029 | 0,0018 | 0,0011 | 0,0007 |
| 2 | 0,0350 | 0,0233 | 0,0140 | 0,0088 | 0,0058 | 0,0035 | 0,0022 | 0,0014 |
| 3 | 0,0525 | 0,0350 | 0,0210 | 0,0131 | 0,0088 | 0,0053 | 0,0033 | 0,0021 |
| 4 | 0,0700 | 0,0467 | 0,0280 | 0,0175 | 0,0117 | 0,0070 | 0,0044 | 0,0028 |
| 5 | 0,0875 | 0,0583 | 0,0350 | 0,0219 | 0,0146 | 0,0088 | 0,0055 | 0,0035 |
| 6 | 0,1050 | 0,0700 | 0,0420 | 0,0263 | 0,0175 | 0,0105 | 0,0066 | 0,0042 |
| 7 | 0,1225 | 0,0817 | 0,0490 | 0,0306 | 0,0204 | 0,0123 | 0,0077 | 0,0049 |
| 8 | 0,1400 | 0,0933 | 0,0560 | 0,0350 | 0,0233 | 0,0140 | 0,0088 | 0,0056 |
| 9 | 0,1575 | 0,1050 | 0,0630 | 0,0394 | 0,0263 | 0,0158 | 0,0098 | 0,0063 |
| 10 | 0,1750 | 0,1167 | 0,0700 | 0,0438 | 0,0292 | 0,0175 | 0,0109 | 0,0070 |
| 15 | 0,2625 | 0,1750 | 0,1050 | 0,0656 | 0,0438 | 0,0263 | 0,0164 | 0,0105 |
| 20 | 0,3500 | 0,2333 | 0,1400 | 0,0875 | 0,0583 | 0,0350 | 0,0219 | 0,0140 |
| 25 | 0,4375 | 0,2917 | 0,1750 | 0,1094 | 0,0729 | 0,0438 | 0,0273 | 0,0175 |
| 30 | 0,5250 | 0,3500 | 0,2100 | 0,1313 | 0,0875 | 0,0525 | 0,0328 | 0,0210 |
| 35 | 0,6125 | 0,4083 | 0,2450 | 0,1531 | 0,1021 | 0,0613 | 0,0383 | 0,0245 |
| 50 | 0,8750 | 0,5833 | 0,3500 | 0,2188 | 0,1458 | 0,0875 | 0,0547 | 0,0350 |
| 100 | 1,7500 | 1,1667 | 0,7000 | 0,4375 | 0,2917 | 0,1750 | 0,1094 | 0,0700 |
Какие пояснения можно сделать для этой таблицы?
1. Красным цветом я отметил те случаи, когда провод будет перегреваться, то есть ток будет выше максимально допустимого для данного сечения. Пользовался таблицей, приведенной у меня на СамЭлектрике: Выбор площади сечения провода.
2. Синий цвет – когда применение слишком толстого провода экономически и технически нецелесообразно и дорого. За порог взял падение менее 1 В на длине 100 м.
Какой кабель лучше купить?
Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.
Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.
Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.
