Светодиоды smd 3528 и их характеристики

Требования к пайке диода

Диоды рекомендуется припаивать легкоплавким припоем JEDEC J-STD-020C, это связано с тем, что максимальная температура, которую кратковременно может выдерживать кристалл – 300 ̊С. При этом надо соблюдать ряд требований:

  • температура жала паяльника не должна быть более 300 ̊С;
  • продолжительность прикосновения жала к контактам диода не более 2–3 сек.;
  • корпус впаивается в осветительный прибор один раз, повторную пайку кристалл может не выдержать;
  • не передвигайте и не переворачивайте плату до тех пор, пока олово на контактах не остынет;
  • не давите сильно на корпус светодиода, особенно в момент нагрева паяльником.

Приобретая осветительные приборы или отдельные светодиоды SMD 5730, просматривая datasheet, надо обращать особое внимание на производителя. SMD 5730 удачно совместили в своей конструкции малые габариты и мощный световой поток, поэтому сейчас многие производители в корпусе SMD 5730 размещают кристаллы низкого качества; пользуясь datasheet, вы увидите характеристики от производителя Samsung

По внешнему виду различия определить практически невозможно. Надо проводить измерения параметров на соответствие заявленным характеристикам. Поэтому будьте внимательны и приобретайте изделия в торговых центрах, имеющих лицензию от производителей LG, Philips, Samsung, других западных фирм. Диоды китайских производителей дают освещение в 4–5 раз меньше, чем фирменные изделия.

SMD 3528/60 led

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

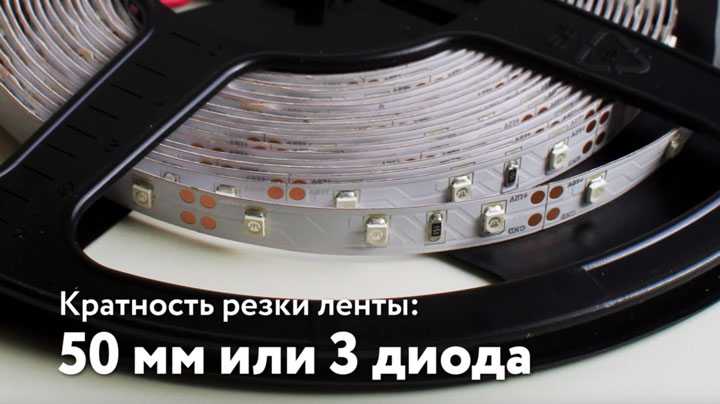

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

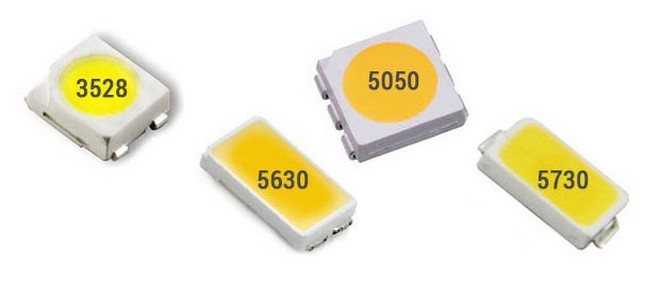

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Где и как используется

  • Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
  • Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
  • Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
  • LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
  • Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
  • Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
  • Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Разновидности

Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета.

В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

Мы составили для вас подборку лучших светодиодов с Алиэкспресс, которые имеют лучшие отзывы и низкие цены:

Технические характеристики SMD светодиодов.

В большинстве случаев есть связь между типоразмером и характеристиками. Однако, если речь о «китайских поделках» ситуация может отличаться коренным образом.

Основными характеристиками являются:

  • мощность;
  • номинальная сила тока;
  • типоразмер;
  • поток;
  • угол распространения света;
  • цвет свечения;
  • рабочая температура;
  • количество кристаллов в едином корпусе.

SMD 3528 технические характеристики.

Корпус диода монтируется на контактные площадки платы. Может эксплуатироваться в широком диапазоне температур. В корпусе может быть расположен либо один, либо три кристалла. Имеются и кристаллы, излучающие разные цвета (RGB). Производится компаниями: Samsung, LG, Philips. Китайские альтернативы имеют худшее качество, яркость значительно ниже. У оригиналов основание – медное. Так как медь лучше отводит тепло, то во время работы оригинальный smd led 3528 греются меньше. Документация на оригинальные светоизлучающие полупроводники соответствует стандарту LM80. Это означает, что будет указано не общее количество часов работы, а количество часов до снижения светового потока до восьмидесятипроцентного уровня. Ну и соответственно аналоги и оригинал не могут стоить одинаково. Аналог будет дешевле. Катод (минус, отрицательный вывод) расположен со стороны среза на корпусе.

SMD 5050 технические характеристики.

Именно этот вариант стал давать необходимый и достаточный световой поток при малых размерах. Они способны выдавать до 80 Лм на 1 Вт потребленной электроэнергии. Фирменные варианты отличаются низким уровнем деградации. За 3000 часов эффективность падает не более чем на 4%

Внимание! Подделки очень сложно выявить, необходимо подключить. Не оригиналы имеют яркость в три раза меньше

Визуально подделку практически невозможно распознать. Основные параметры приведены в таблице ниже.

SMD 5630 технические характеристики.

На их основе собираются светодиодные лампы мощностью до 90 Вт. Производятся многими компаниями. Дешевые китайские подделки имеют характеристики хуже в 3-4 раза и весьма чувствительны к перегреву. В отношении smd led 5630 и 5730 есть простое правило. Мощность лампы равна количеству диодов помноженному на 0.15. Так что не стоит верить продавцам.

SMD 5730 технические характеристики.

Этот светодиод имеет габариты чуть большие, на 0.1 мм. Формально это сверхяркие led средней мощности. В этот корпус упаковываются кристаллы различной мощности. Визуально между ними практически нет отличий. Оригиналы выпускаются только известными брендами и в недорогих лампах не могут встречаться. Двухкристальные модификации мощностью 1 Вт имеют маркировку 5730-1. Модели с улучшенным кристаллом дают до 158 Лм\Вт.

SMD 2835 технические характеристики.

Согласно маркировке, диод имеет линейные габариты 2.8 мм на 3.5 мм. Изготавливается на керамической подложке. Кристалл диода заливается компаундом для защиты от воздействий окружающей среды. Контакты для монтажа находятся с обратной стороны. Они также выполняют роль теплоотвода.

Таблица. Технические характеристики.

Разновидности светодиодной ленты smd 5050

Размер и ширина светодиодной ленты выбираются в зависимости от потребностей, но кроме стандартных параметров нужно учитывать, что все ленты такого формата подразделяются на два основных варианта:

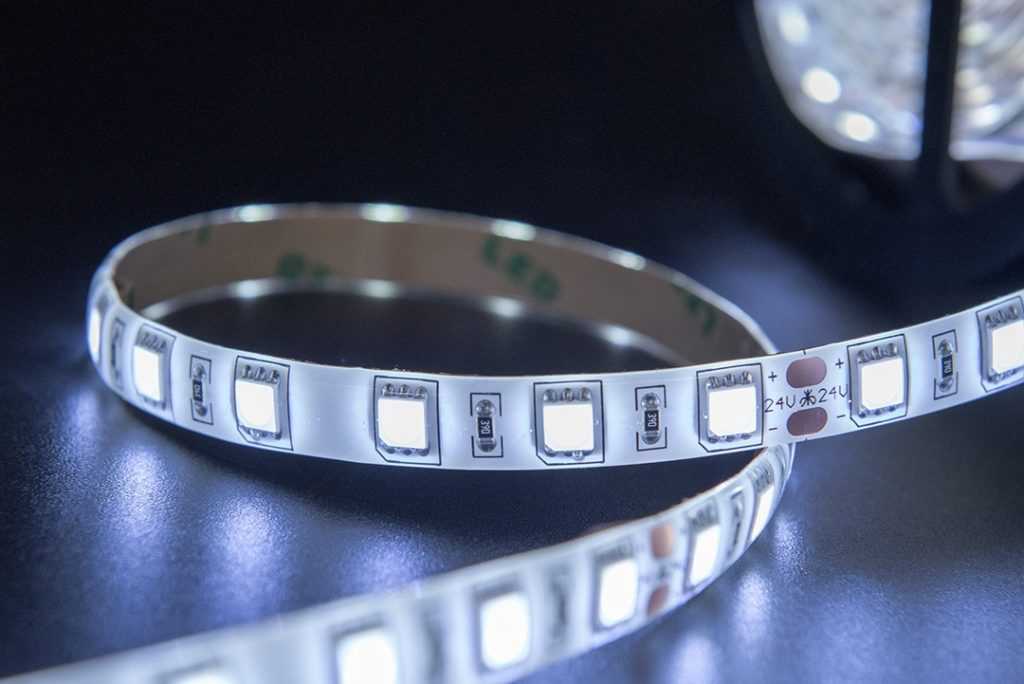

  • Многоцветные (rgb лента 5050), которые имеют различные варианты свечения, управляются посредством контроллера, что позволяет получить различные оттенки и цвета;
  • Одноцветные, которые излучают исключительно один цвет.

Одноцветные диоды 5050

Изделие состоит из однокристальных чипов (светодиодов). Цвет будет соответствовать свечению применяемого кристалла: зеленый, красный, синий, желтый. Для получения свечения белого формата применяется синий кристалл, покрытый люминофором. Так как люминофор быстро деградирует, быстро пропадает яркость изделия. Но, светодиодная лента 5050 rgb в течение значительного количества времени сохраняет свои первоначальные свойства и характеристики, так как цвет получается благодаря применению RGB-светодиодов.

Многоцветные светодиоды 5050

Данный вариант хорош тем, что можно управлять свечением. В чип монтируется три различных кристалла – синий, зеленый, красный. Каждый кристалл питается отдельно, что провоцирует возможность изменять своеобразные пропорции цветовых соотношений и позволяет реализовывать даже самые смелые творческие замыслы.

Какая лучше — многоцветная или одноцветная?

Естественно, в первую очередь определяется размер и ширина светодиодной ленты, после чего оцениваются нюансы цветовых решений в зависимости от поставленных целей. Многоцветной вариант более практичен в световом оформлении интерьеров, так как посредством такого изделия можно создавать различные спецэффекты цветового формата. Там же, где не требуется художественное оформление отлично подойдет одноцветный вариант (например, внутренняя подсветка витрин).

Как управлять цветами светодиодной ленты rgb 5050?

Для осуществления управления изделием используется специализированный контролер, а также пульт управления дистанционного. Существуют различные варианты исполнения таких приспособлений, но набор функций у них практически идентичный:

  • Осуществление перехода на различные панорамы;
  • Смена цвета по частоте;
  • Регулировка яркости;
  • Выбор постоянного цвета (одного).

Светодиодный вариант оформления считается одним из интереснейших решений светового дизайна, но стоит помнить, что только грамотный выбор качественной ленты поможет вам получить нужные параметры яркости и долговечности. Также учитывайте, что контролер будет реагировать исключительно на команды пульта управления, который идет к нему в комплекте.

Какие есть виды

  • SMD светодиоды имеют несколько версий. Первыми образцами таких светодиодов являются SMD 3528 , которые значительно уступают своим последующим версиям. 5730 являются улучшением SMD 5050.
  • Существует также SMD 5730-1. Они имеют более лучше показатели. Максимальный рабочий ток составляет 350 А. пульсирующий ток – достигает 800 А. Напряжение 3.2 Вт. Световой поток 110 лм/Вт. Электро-дырочный переход может выдерживать температуру до 130 градусов.
  • Одним из главных отличием является мощность диода. У 5050 она составляет 0.2 Вт, а у SMD 5730 одна уже выше – 0.5 Вт. Сама мощность светодиодной ленты SMD 5730 1m (на один метр) является стандартной и составляет 14.4 Вт. Такая же, как и у ленты SMD 5050. На основе сверхярких диодов производятся RGB-ленты. Их можно регулировать с помощью RGB-контроллера.

Технические характеристики светодиода 5730

  • Характеристики светодиодов SMD 5730 могут различаться и зависят от типа модели и особенностей производства. Например, коэффициент передачи цвета у белых диодов 5730 на среднем уровне, однако составляют не менее 75 единиц. Встречаются и другие образцы, у которых цветопередача гораздо ниже.
  • Прямой ток варьируется от 150 мА до 300 мА.
  • Прямой пульсирующий ток 300 мА.
  • Световой поток 45-50 Лм.
  • Угол рассеивания света составляет 120 градусов.
  • Обратное напряжение 5 В.
  • Индекс передачи цвета от 60 до 80 Ra.
  • Мощность рассеивания 612 мВт.
  • Цветовая температура: тёплый белый (2900-4000 К), нейтральный (4300-4800 К), обычный дневной (5000-5800 К) и холодный белый (6000-7500 К).
  • Рабочая температура от -40 до +130.
  • Во время процесса пайки допустимый нагрев корпуса не должен превышать 300 градусов не более чем на 2 секунды. В этом случае следует использовать низкотемпературные оловянные сплавы. Пайка может производиться не более одного раза.
  • SMD 53730 LED datasheet зависит от производителя. Самыми качественными являются Osram, Phillips и Samsung.

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т.д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Распространенный вид светодиодов – COB

Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

Ну и последняя новинка 2020 года в твердотельном освещении – filament светодиоды.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Преимущества

Ленты светодиодные SMD-3528, характеристики которых мы рассмотрели выше, приобрели популярность и широкое распространение благодаря целому ряду немаловажных достоинств:

  • Возможности использования в различных условиях при температуре, не превышающей 60 градусов.
  • Наличию большого разнообразия цветов и яркости.
  • Компактным размерам.
  • Легкому способу монтажа (на вертикальную, горизонтальную и наклонную поверхность).
  • Низкому уровню рабочей температуры (можно устанавливать в помещениях с плохой вентиляцией).
  • Длительного рабочего срока изделия (до 50 тыс. часов).
  • Возможности использования во влажных условиях и в воде.
  • Высокой экономности.
  • Доступной стоимости.
  • Гибкость ленты позволяет делать изображения с разнообразными формами;
  • Без потери рабочих свойств можно разрезать ленту на куски.
  • Работает от напряжения 12 вольт, которое безопасно для людей.
