Терморегулятор для холодильника: устройство, проверка + тонкости замены при необходимости

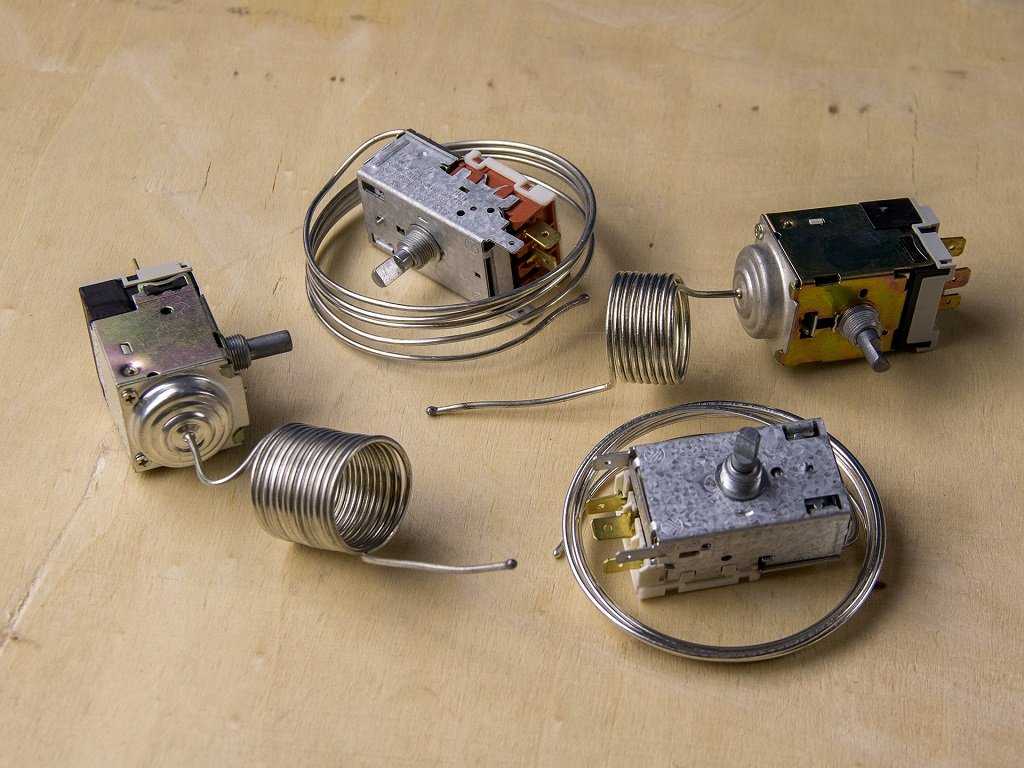

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

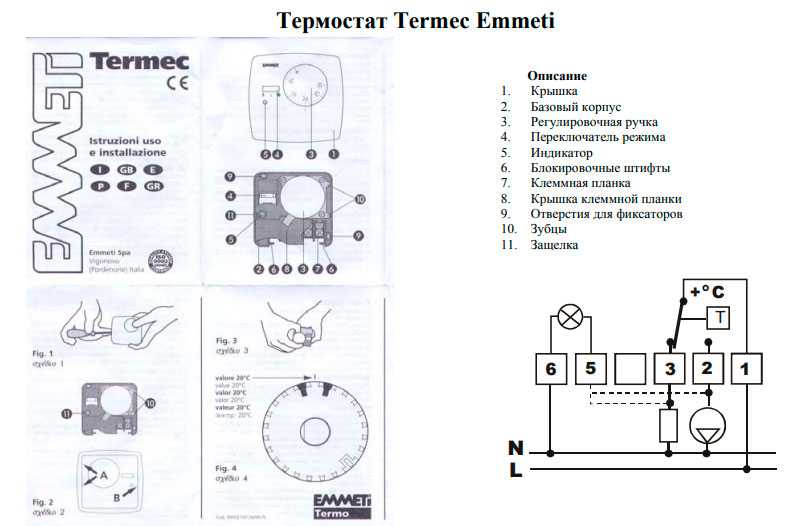

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

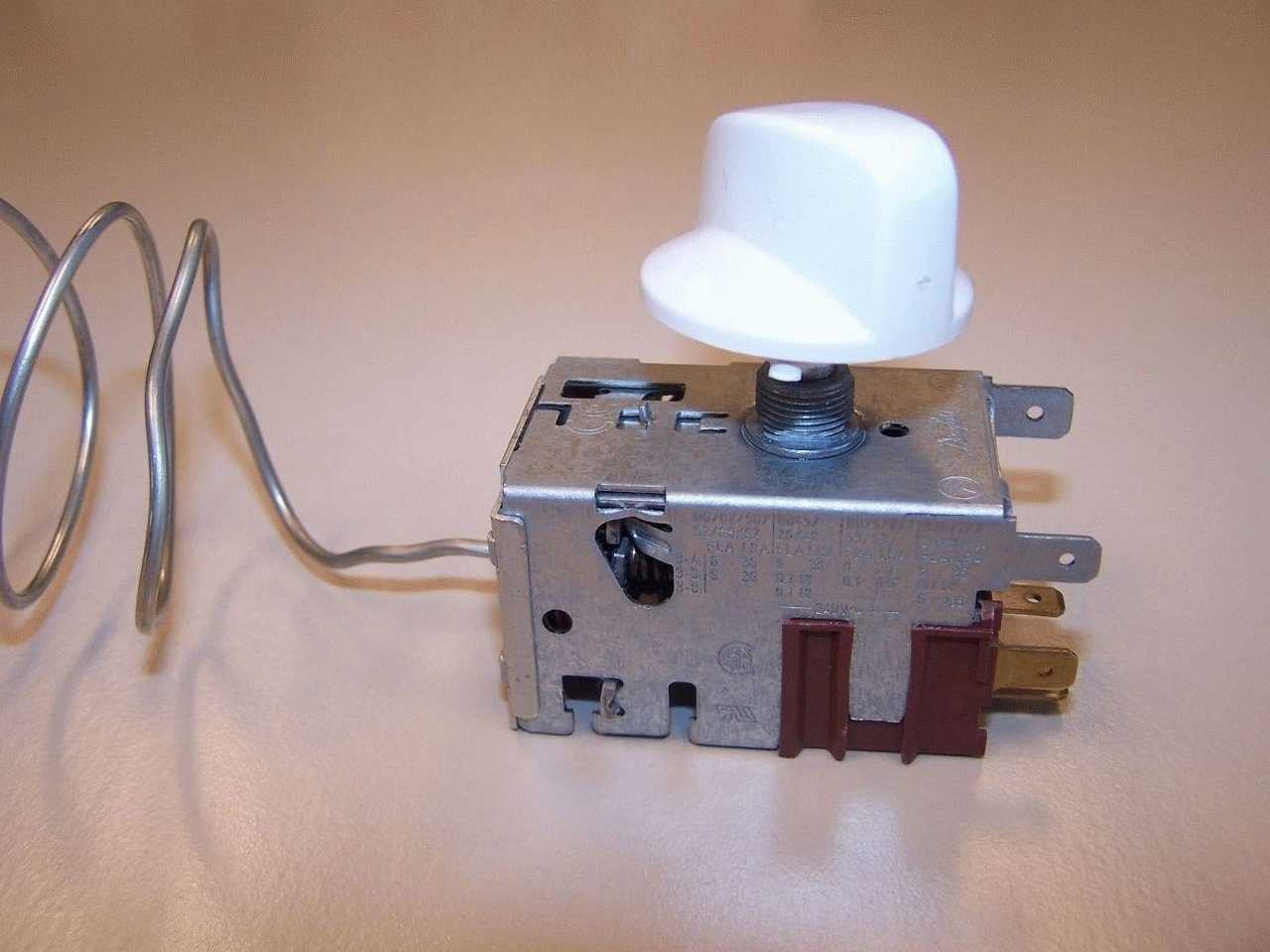

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской

Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции.

При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета.

На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

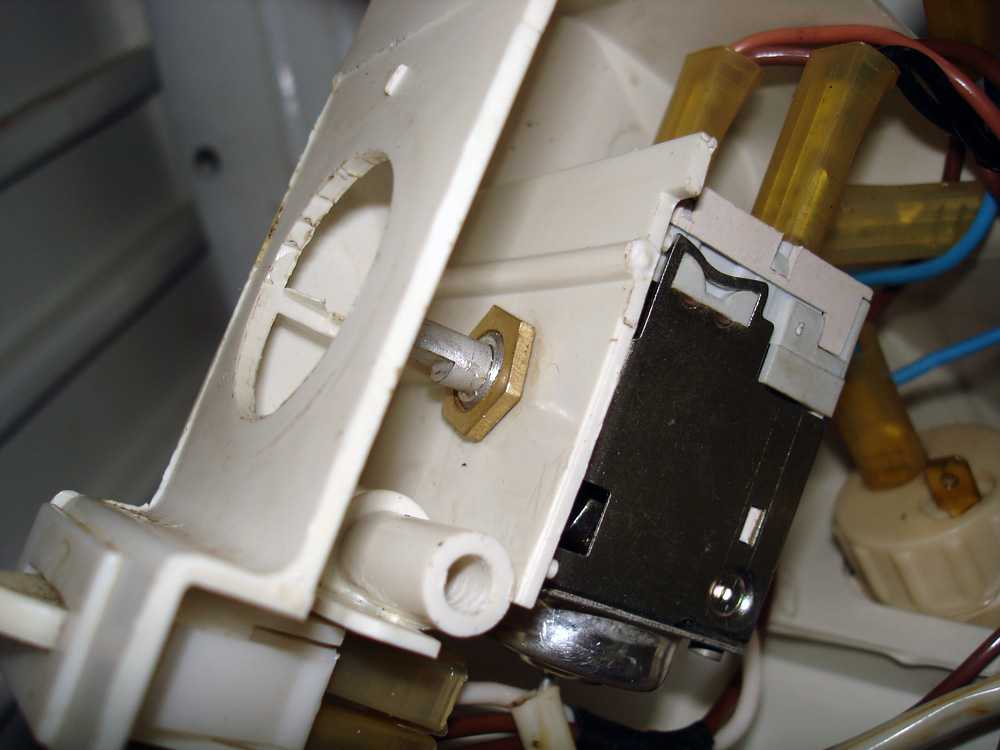

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры.

Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно.

Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора.

Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

  • если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
  • лучше располагать регулятор от пола на высоте в 150 сантиметров;
  • монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
  • если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
  • подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

  • когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
  • когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

  • для вариантов с микроконтроллеров:
    • замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;

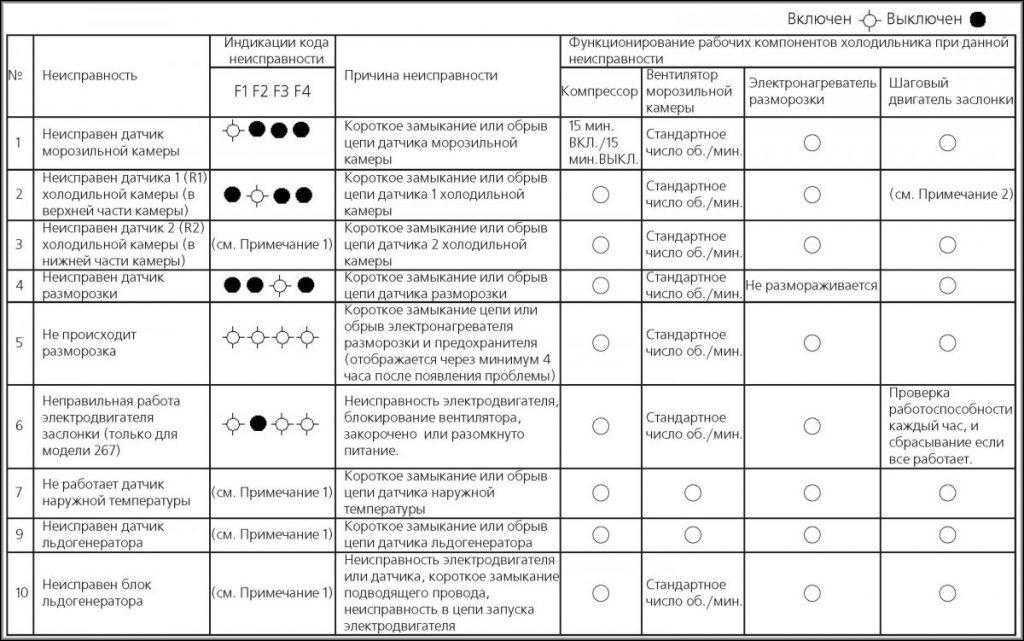

    • нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
  • для механических типов способов меньше, как и ниже степень конкретики их результатов:
    • осмотр сильфонной трубки на предмет прорех, разгерметизации;
    • вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

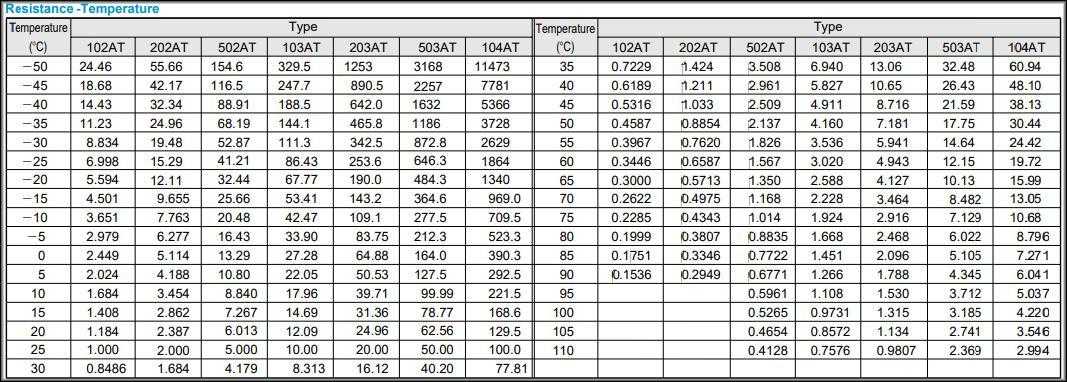

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

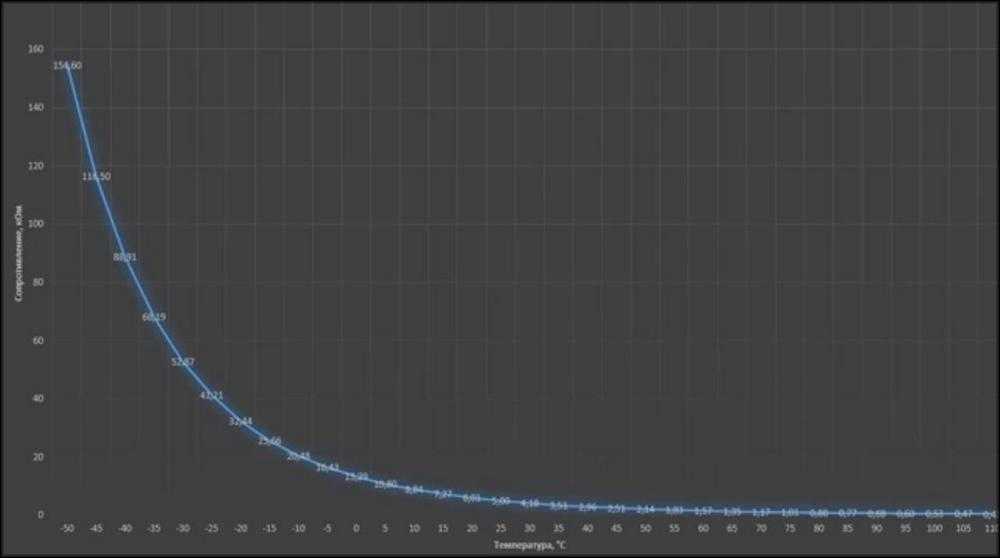

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

Снимаем крышку отсека:

Под крышкой:

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):

Как подключить своими руками?

Поговорим, как установить такое устройство самостоятельно. Выносной терморегулятор монтируют в какой угодно жилой комнате. Лучше всего это делать в наиболее холодном помещении. Обычно такой комнатой является угловая комната. Установку можно провести в самой посещаемой комнате – зале или гостиной. Если его смонтировать в прихожей, котельной либо на кухне, то прибор не позволит системе отопления работать корректно. Для максимальной объективности показаний устройства, необходимо снизить, как только возможно, влияние помех теплового характера.

К ним относят:

  • сквозняки;
  • солнечные лучи;
  • тепловое воздействие от отопительных радиаторов и бытовых электрических приборов.

Для подключения терморегулятора в отопительный механизм сначала требуется слить воду из системы, что позволит осуществить ее разрядку. Обычно для осуществления этого необходимо открыть клапан, который расположен на входе воды в трубы. Производят продувание труб, и выкручивают адаптер. Чтобы демонтировать его, следует сначала положить больше ветоши, чтобы вода, которая вытечет, быстро впиталась. После прижимают корпус старого клапана, применяя ключ разводного типа. Вторым ослабляют гайки, держащие клапан на трубе и адаптере. Далее вытаскивают деталь из радиатора. В ряде случаев следует применять батарейный клапан, который находится внутри.

На следующем этапе необходимо осуществить монтаж терморегулятора. Перед этим проводят чистку внутренней резьбы. Лучше для этой цели взять кусочек чистой ткани, после чего обернуть резьбу специальной лентой запорного типа

Важно, что делать это следует исключительно по часовой стрелке. После любого поворота необходимо ее разглаживать. Винтовой элемент присоединяется к прокладкам углового типа

При монтаже прибора проводят замену глухой гайки и старого стального воротника. Они находятся на медной трубе

Винтовой элемент присоединяется к прокладкам углового типа. При монтаже прибора проводят замену глухой гайки и старого стального воротника. Они находятся на медной трубе

Если воротник не соскальзывает, то следует осторожно отрезать его части и отсоединить их одна от другой при помощи отвертки. После устанавливают терморегулятор. После этого затягивают гайку, расположенную между клапаном и адаптером

Клапан необходимо придерживать разводным ключом

После этого затягивают гайку, расположенную между клапаном и адаптером. Клапан необходимо придерживать разводным ключом.

Следует быть осторожным, дабы не перетянуть резьбу. В противном случае система может разгерметизироваться. После этого устанавливают запасной защитный механизм, после чего заполняют трубы водой. Когда все трубы будут заполнены водой, проверяют места соединений на наличие протечек. Далее регулятор следует отрегулировать. Тут следует понимать, что если установить температуру 22-23 градуса, и дать перепад в два градуса, то термостат будет включать котел на этом уровне, а отключать на 24-25 градусах.

О том, как подключить терморегулятор для котлов, смотрите в следующем видео.

С этим читают

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

  • низкая точность поддерживаемой температуры;
  • проводное подключение – кабель придется тянуть из котельной в нужную комнату;
  • отсутствие различных удобных функций, имеющихся в программаторах.

Явных преимуществ у биметаллических термостатов тоже три:

  • невысокая цена и доступность;
  • надежность в работе – в простейших моделях нечему ломаться;
  • простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских производителей. Среди «китайцев» тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

  • для вариантов с микроконтроллеров:
    • замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;
    • нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
  • для механических типов способов меньше, как и ниже степень конкретики их результатов:
    • осмотр сильфонной трубки на предмет прорех, разгерметизации;
    • вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

Снимаем крышку отсека:

Под крышкой:

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):

Несколько слов о термостатах

Для того чтобы правильно выбрать термостат для совместной работы с Arduino, необходимо понимать принцип их работы и знать классификацию, поскольку не все они могут работать в паре.

Существует несколько типов термостатов, которые используются в бытовой системе отопления:

  1. Высокого напряжения — самый простой вариант, как правило, работает непосредственно на нагревательном приборе радиаторе или конвекторе, запитан от сети 220 В. Принцип управления температурой прост: при высокой температуре воздуха в помещении, проход теплоносителя через радиатор уменьшается, вплоть до полной остановки, а при низкой — наоборот.
  2. Низкого напряжения, на сегодняшний день это самый распространенный вариант для домашних систем отопления. Его главное отличие от первого типа, он запитан от низкого напряжения, как правило, 24 В, а объектом управления является источник нагрева: газовый, твердотопливный или электрокотел. Они сами не контролируют и не управляют подачей теплоносителя, а сообщают источнику отопления, что делать, в зависимости от температуры окружающей среды: закрыть или открыть подачу газа в котел, включить или отключить подачу напряжения на ТЭН в отопительном контуре электрокотла. В твердотопливном котле процесс регулирования осуществляется путем подачи определенного объема дутьевого воздуха в топку, например, при закрытии заслонки, воздух поступать в котел не будет и горение твердого топлива прекратится.
  3. Умные термостаты еще более функциональные. Они, как правило, имеет погодозависимое управление тепловым процессом. Тепловой режим котла поддерживается по температуре наружного воздуха. Такие термостаты хорошо интегрируются в систему «Умный дом».

Виды

Схема стабилизатора напряжения 220в своими руками

В простейшем варианте (реле холодильника) применяют механический переключатель. Для более точной регулировки (обороты двигателя) используют не только микроэлектронику, но и специализированное программное обеспечение.

Терморегулятор на трех элементах

Чтобы сделать простой терморегулятор своими руками схема для блока питания персонального компьютера подходит лучше других вариантов.

Регулятор вентилятора для компьютерного БП

Термистором измеряют температуру в контрольной точке. Потенциометром устанавливают оптимальное значение для включения вентилятора. Изменять обороты данная схема не способна. Подключает индуктивную нагрузку MOSFET транзистор. Допустимо применение аналога с подходящими силовыми характеристиками.

Терморегуляторы для котлов отопления

Регулятор температуры своими руками можно сделать в рамках проекта модернизации старого котла. Не имеет значения вид топлива, хотя проще обеспечить хороший результат с применением газового оборудования.

Схема термостата с индикацией показаний на LCD экране

Цифровой терморегулятор

В этом примере разработчики создавали устройство поддержания температурного режима в хранилище фруктов (овощей). Для анализа поступающих данных выбрана микросхема со следующими блоками:

  • таймеры;
  • генератор;
  • два компаратора;
  • модули обмена, сравнения и передачи данных.

При соответствующем положении переключателей светодиодная матрица показывает актуальное значение температуры или контрольный уровень. Кнопками в пошаговом режиме устанавливают нужный порог срабатывания.

Схема с регулировкой гистерезиса

Замена терморегулятора в холодильнике на новый

Первоочередно необходимо указать, что собственноручная замена детектора температуры является нежелательной особенно в ситуациях, когда холодильное оборудование относится к современным моделям. При желании самостоятельно поменять температурное реле существуют высокие риски при неосторожных действиях вывести агрегат из строя полностью. Это обуславливается тем, что чем современнее холодильное оборудование и чем больше у него функциональных возможностей, тем сложнее его техническое устройства и способы устранения неполадок. То есть – отремонтировать собственноручно простой по строению Атлант еще возможно, а вот современный многокамерный агрегат , Самсунг и подобные холодильники – уже затруднительно.

Перед началом ремонтных работ советуем ознакомиться с электрическими схемами различных холодильников.

До начала ремонтных работ и замены неисправного терморегулятора необходимо увериться, что проблема нарушения функционирования холодильного оборудования именно в нем. Выполнить такую диагностику возможно следующим образом:

  1. Наиболее простой вариант определения – обнаружить защелку неподалеку от термостата и постараться ее пошевелить. Когда она заклинена или отсутствует характерный щелчок при перемещении – этот температурный регулятор вышел из строя.
  2. Второй вариант немного сложнее, но также не нуждается в демонтаже детали и используется в тех ситуациях, когда холодильное оборудование не запускается. Ищут провода, которые идут к терморегулятору и перемыкают их напрямую, исключив из цепи датчик, который потенциально вышел из строя. После перемыкания проводов включают холодильник в электросеть и, когда он запускается, проблема заключена именно в термостате.
  3. Этот способ подразумевает демонтаж терморегулятора и его дальнейшую проверку. Как и другие разновидности температурных датчиков, этот возможно проверить при помощи мультиметра. Чтобы создать нужные терморегулятору условия, необходимо опустить его в емкость с ледяной водой на две минуты и включить тестер. Сведения, которые отобразит анализатор, обязаны равняться нулю, когда показания мультиметра другие – термодатчик сломан и его надо менять.

Когда ни один из вариантов выявления неисправностей не указал на поломку температурного регулятора, это свидетельствует только о том, что вышел из строя какой-то другой элемент холодильного оборудования. В такой ситуации обращаются за профессиональными услугами к мастеру по ремонту бытовой холодильной техники.
