Системы и виды производственного освещения

Особенности проектирования и монтажа

Проект наружного освещения территорий промышленных предприятий разрабатывают в соответствии с требованиями СП 52.13330-2016, ПУЭ и другой нормативной документации. В СП указаны нормы освещенности производственных и хозяйственных объектов, критерии выбора и правила установки прожекторов и светильников.

Рекомендуемые показатели световой отдачи осветительных приборов разных типов приведены в таблице 1.

Тип источника света Световая отдача световых приборов (СП), лм/Вт, не менее
Общее освещение общественных помещений
СП со светодиодами:
— с индексом цветопередачи СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* (с Изменением N 1) 100
— с индексом цветопередачи СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* (с Изменением N 1) 105
СП с люминесцентными источниками света 55
СП с металлогалогенными источниками света 65
Общее освещение производственных помещений
СП со свето диодами:
— с индексом цветопередачи СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* (с Изменением N 1)>80 100
— с индексом цветопередачи СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* (с Изменением N 1) 105
СП с люминесцентными источниками света 55
СП с металлогалогенными источниками света 65
СП с натриевыми лампами высокого давления 75
СП с ртутными лампами высокого давления 60
Освещение мест производства работ вне зданий
СП со светодиодами 100
СП с металлогалогенными источниками света 60
СП с люминесцентными источниками света 55
СП с натриевыми лампами высокого давления 75
СП с ртутными лампами высокого давления 60
Наружное освещение территорий
СП со светодиодами 110
СП с металлогалогенными источниками света 60
СП с люминесцентными источниками света 55
СП с натриевыми лампами высокого давления 75
СП с ртутными лампами высокого давления 60
Примечания
1. Световая отдача рассчитывается по ies-файлу на светильник.
2. Для световых приборов с глубокой кривой силы света световая отдача может быть снижена на 20% (типы кривых силы света см. в таблице 2 и на рисунке 1 ГОСТ Р 54350-2015).
3. Настоящие требования не распространяются на световые приборы местного освещения.

Нормы освещенности для производства технологических операций вне зданий зависят от разряда зрительной работы, а средние показатели для открытых площадок — от объекта и интенсивности движения.

Осветительные приборы закрепляются:

  • На опорах высоковольтных линий напряжением до 1 кВ, специальных опорах и прожекторных мачтах, которые должны быть расположены на расстоянии более 1 м от проезжей части.
  • На сооружениях, зданиях, транспортных узлах и ограждениях.

Высота установки светильников и прожекторов зависит от мощности светового потока и других параметров. При монтаже осветительных приборов рассеянного света оборудование с лампами до 6000 лм размещают на высоте не менее 3 м. Устройства со световым потоком более 6000 лм устанавливают на высоте более 4 м.

Приборы для освещения открытых площадок предприятия должны быть безопасными в эксплуатации и экономно потреблять энергию. Среди других требований — продолжительный срок службы, устойчивость к воздействию пыли, влаги, перепадам температуры и вибрациям.

Таким критериям больше всего соответствуют светодиодные прожектора и светильники. Помимо высоких эксплуатационных показателей осветительные приборы на основе светодиодов не допускают создания слепящего эффекта и позволяют избежать светового загрязнения. Наличие ЭПРА обеспечивает управление отдельными группами осветительных систем и способствует рациональному потреблению энергии.

По источнику света

  1. Боковое, когда свет проходит через окна в стенах.
  2. Верхнее – свет проходит через застекленные покрытия либо технологические проемы.
  3. Комбинированное – помещение освещается за счет окон и верхних проемов.

  1. Общее – светильники равномерно освещают всю площадь помещения.
  2. Местное – дополнительная подсветка важных объектов, к примеру, рабочего места.
  3. Комбинированное – может использоваться комбинация общее+местное или же естественное+искусственное.

Также по источнику света освещение можно разделить на такие особые типы, как люминесцентное, светодиодное и галогенное. Узнать больше об источниках света вы можете в нашем соответствующем разделе сайта.

Это интересно: Уличное освещение — описываем развернуто

Сколько нужно светить, чтобы правильно жить

Недостаток света не только портит зрение, но и провоцирует усталость. Незнание элементарных азов по части освещённости создаёт нам неудобства. То, что наше зрение адаптируется и не особо ощущает разницу в лк, доходящую порой до тысячи единиц, часто приводит к ощущению дискомфорта, вызванного непонятно чем.

Чисто вымытая комната воспринимается как мрачная и грязная, если использовать ЛН в 25 ватт. И в то же время, применяя в грязном помещении очень яркую ЛЛ, мы добьёмся противоположного эффекта.

Часто в домах встречаются двух- и трёхрожковые люстры по 60–75 ватт на каждую лампочку.  Между тем, потребность человеческого глаза примерно в 4 раза выше. Многие из нас даже не подозревают, что живут при недостаточном освещении, причиняя тем самым вред своему здоровью.

Существуют официальные нормы освещения, указанные в лк для различных помещений. Но следовать им буквально, во-первых, технически сложно, во-вторых, не обязательно — по нескольким причинам:

  • разница в 100–200 лк не воспринимается на глаз;
  • параметры рассчитаны на среднестатистическое зрение без учёта индивидуальности;
  • нормы указаны минимальные по причине необходимости экономии электроэнергии.

Следовательно, нормы должны служить лишь ориентиром, а подбирать ИО стоит под свои личные нужды, подразделяя потребности и учитывая нюансы — методом проб и ошибок. Главное правило — со светом переборщить невозможно. Это особенно актуально для людей, занимающихся точной работой, которая требует постоянного напряжения глаз (ювелиры, швеи, часовщики). Даже покупая, на ваш взгляд, слишком яркий светильник, вы не достигнете уровня излучения, эквивалентного по мощности солнечному.

Можно ли самостоятельно смонтировать аварийное освещение


Аварийное освещение на производстве

Каких-то особых требований к тому, кто должен монтировать системы аварийного освещения, в законодательстве нет. При проверке сотрудниками МЧС, главное, чтобы оно было и удовлетворяло ГОСТ Р 55842-2013, СНиП 23-05-95 и ПУЭ, Глава 6.1 «Аварийное освещение». Поэтому для офиса или небольшого производства, вполне возможно смонтировать систему своими руками, точнее руками обслуживающих электрические сети и электрооборудование штатных работников.

Для того, чтобы сделать все правильно, нужно изучить вышеуказанные и некоторые другие нормативные документы. Чтобы облегчить вам работу, тезисно изложим основные требования. При этом не будем брать в расчет аварийное освещение крупных или особых объектов (метрополитен, лифты и т. п.), эксплуатацией которых занимаются специализированные службы.

Необходимо правильно разместить светильники, и выбрать необходимое время их работы

На путях эвакуации они должны обеспечивать интенсивность не менее 1 люкса, и работать при отключении центрального электроснабжения не менее часа.

  • Дополнительно освещаются лестницы, пересечения коридоров, перепады уровня пола, дверные проемы, выходы, а также места, где находятся гидранты, противопожарный инвентарь, телефоны или другие средства вызова экстренных служб. Также должно быть освещено и расположение самих вывешенных планов эвакуации.
  • Если помещение имеет площадь больше за 60 квадратных метров,то монтируется светильник работающий час, и дающий свет не слабее ½ люкса. Рекомендуется устанавливать такие же средства освещения во всех помещениях, где постоянно есть люди, особенно если в них нет доступа солнечного света через окна.
  • В зонах повышенной опасности (для большинства офисов и административных задний, это электрощитовые и места размещения серверов) освещение должно иметь яркость не меньше чем 1/10 от нормальной, но превышать 15 люкс. Работать они должны также час. Кроме того, для таких мест нормируется и время перехода из обычного режима в аварийный — 0,5 секунды (светодиодная лампа аварийного освещения включается мгновенно).
  • Резервное освещение — должно работать не менее часа (это достаточное время для безаварийного завершения работы или технологического процесса). Освещенность не менее трети от нормальной.

Правильно разместить и осветить знаки эвакуации

Хотя их размещение не особо касается вопроса аварийного освещения, все же перечислим то, что требует типовая инструкция:

  • Направляющая стрелка на зеленом фоне с направлением движения — ее вывешивают совместно с другими знаками;
  • Направление движения к выходу направо, налево — на стенах в местах поворотов;
  • Движение вверх или вниз (стрелка под углом) — перед началом наклонных плоскостей по которым следует перемещаться;
  • Вверх и вниз по лестнице — соответственно на лестницах;
  • Указатель выхода (Выход или Exit) — на дверях выходов или в дополнение указателям направления;
  • Красная стрелка — совместно со знаками, обозначающими местонахождение пожарного инвентаря, рукавов гидрантов, средств вызова экстренного вызова помощи, указывает не путь эвакуации, а направление движения к ним.
  • Знаки, обозначающие места хранения противопожарных средств и т. п. — на местах их хранения или совместно с красной стрелкой.

Нормируется время работы знаков в 1 час (как и фонарей других типов аварийного освещения). При этом необязательно чтобы они освещались изнутри, можно закрепить рядом с ними наружный светильник. Яркость освещения этих указателей должна быть не меньше 10 кандел на м2, но если задымление не в помещении где установлен знак, то ее можно снизить до 2 кандел на м2.

Не надо смешивать знаки безопасности и предписывающие знаки. Вторые обычно располагаются на синем фоне и подсказывают, что можно делать в обычной (неаварийной ситуации). Например, «место для курения», «проход здесь» и другие, не требуют подсветки.

Правильно подвести проводку к светильникам


Кабель с огнезащитой

Если мы не используем лампы светодиодные аварийного освещения аккумуляторные, то нам необходимо провести к ним провода от общих аварийных батарей или генераторов. Требуется, чтобы аварийное, эвакуационное и резервное освещение питались по разным линиям.

Причем, первые два типа делают из огнестойкого кабеля, так как они должны сохранять работоспособность при пожаре. К кабелю резервного освещения, почему то особых требований не предъявляется.

Будем рады, если этой статьей мы раскрыли для вас тему— светодиодное аварийное освещение, его плюсы и минусы, и объяснили, как выполнить его с помощью светодиодных ламп.

Документальная основа

Основной документ, который регулирует освещённость в офисах, на предприятиях и складах – СанПиН 23-05-95. Ответственность работодателя за нарушения регулируется Трудовым, Административным и Уголовным кодексом. Уголовная ответственность может наступить, если недостаточная освещённость создала угрозу для жизни.


Работодатель обеспечивает условия

Нормальное количество света – обязательное условие качественной работы. Если его недостаточно, нужно жаловаться начальству

Важно, что работникам нельзя самим менять лампы – этим должны заниматься электромонтёры. Особенно это касается современных конструкций, в которых сложно разобраться неспециалисту

Виды производственного освещения

Электрическое освещение помещений, предназначенных для производства, делится на четыре вида:

  1. Рабочее – служит для организации условий труда, требуемых для решения конкретных задач. Предусматривается в рабочих и подсобных пространствах, местах прохода людей, движения транспортных средств. Для эффективного распределения света выделяются отдельные зоны с разной организацией освещения: общей и локальной.
  2. Аварийное – подсвечивает дорогу для эвакуации при возникновении чрезвычайных ситуаций, отключении общего света. Имеет вид световых проемов в наружных стенах и дополнительных источников освещения. Размещается на лестницах и в коридорах.
  3. Охранное – предназначено для контроля над сохранностью производственных ценностей.
  4. Дежурное – применяется в нерабочее время.

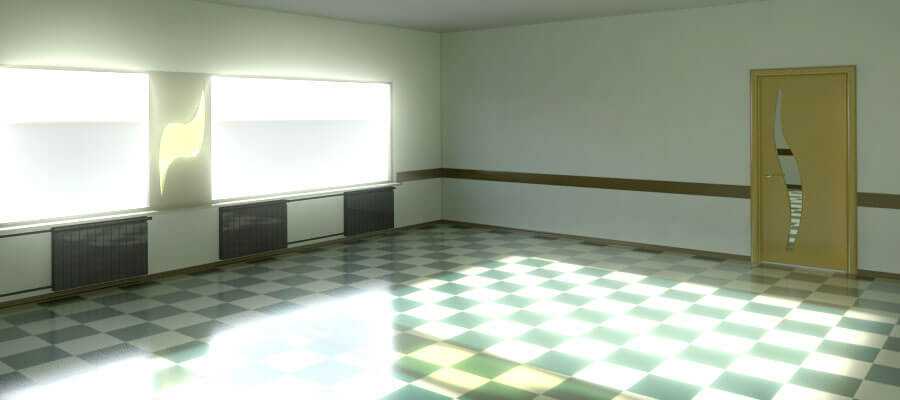

Использование естественных источников света

Естественный свет наиболее благоприятен для глаз. Основным его источником является Солнце. Дневной свет не только полезен для здоровья, но и выгоден экономически. Для наиболее полного использования энергии Солнца здания проектируют с широкими окнами, предусматривают застекленные проемы в крышах. Помещения, предназначенные для жилья или производственной деятельности, проектируют так, чтобы обеспечить максимальное поступление солнечной энергии. По способу проникновения в помещение светового потока выделяют разные виды естественного освещения. Естественное бывает:

  • поступающим через окно — боковым;
  • поступающим через крышу — верхним;
  • совмещающим оба способа — комбинированным.

Отдельным видом можно считать использование стеклянных атриумов, представляющих собой полусферы, купола или пирамиды. Солнечный спектр идеально подходит для зрительного восприятия, однако равномерность освещенности все время меняется вследствие движения Солнца. Освещенность поверхности измеряется в люксах (лк). Коэффициент естественной освещенности рассчитывается, как отношение внутренней освещенности к освещенности наружной. Он учитывает размер и вид остекления окон, степень загрязнения стекла, определяет эффективность систем инсоляции.

Важная информация

Одно из непреложных требований к ИО любого типа — безопасность: наличие заземляющего эффекта, изоляции, отсутствия доступа для детей к источнику электроэнергии.

Эффект заземления достигается с помощью плотного контакта с почвой токопроводящего объекта. Бывают естественные и искусственные заземлители: первые созданы природой (деревья), вторые человеком (громоотвод, резина). В условиях грозы, сопровождающейся молниями, искусственное заземление не раз уберегало человека от электротравм.

ИО незаменимы для создания селфи, ставших за последнее время ультрамодным веянием. При естественном освещении создать качественное селфи возможно, но это технически сложнее — нужно учитывать, где находится солнце, чтобы лицо не оказалось в контражуре, что для селфи недопустимо. ИО позволяет контролировать и регулировать степень освещённости, поэтому сделать селфи при искусственном освещении намного проще. Данное явление настолько популярно в наше время, что не исключён вариант, что в недалёком будущем в гигиенические требования к искусственному освещению включат пригодность к качественным селфи.

Невозможно полностью отказаться от естественного освещения. Но и обойтись им одним тоже нереально для современного человека. Найденный оптимальный баланс естественного и искусственного освещения помещений создаст комфортную обстановку дома, способствующую продуктивному труду, настроение на работе и благоприятную для отдыха атмосферу в местах развлечений.

Какая аппаратура может применяться

Искусственное освещение может обеспечиваться несколькими типами осветительных приборов:

  1. Лампы накаливания работают по принципу нагрева до свечения вольфрамовой спирали. Основные типы таких устройств: вакуумные, биспиральные, наполненные газом или криптоном. Они считаются энергозатратными приборами, а потому активно заменяются современными конструкциями. Спектр ламп — желтое и красноватое излучение.
  2. Галогенные лампы. В них вольфрамовая нить располагается в герметичной колбе, заполненной инертным газом. Они имеют больший срок службы и повышенную светоотдачу.
  3. Газоразрядные и люминесцентные лампы. Световой поток формируется за счет разряда в газовой среде, который поддерживается длительное время за счет люминофора. Выделяются светильники низкого (люминесцентные) и высокого (ртутные ДРЛ и т.д.) давления.
  4. Светодиодные лампы. Они используют так называемую LED-технологию. Прибор состоит из полупроводникового кристалла, в котором электрический ток трансформируется в световые лучи. В настоящее время именно светодиодное освещение признается наиболее энергосберегающей системой.

Требования и нормы

Рассмотрим требования и нормы к уровню естественной освещенности. Нормы такого освещения помещений разработаны как для бокового, так и верхнего размещения окон. Норма одностороннего бокового освещения определяется минимальной величиной КЕО на расстоянии одного метра от стены, которая в большей степени удалена от окна, а норма двустороннего освещения определяется внутри помещения цехов.

На естественное освещение производственных цехов влияет уровень загрязнения стекол световых проемов, так сильно загрязненные окна снижают коэффициент пропускания света, а загрязненные стены и потолочные перекрытия снижают коэффициент отражения.

Назначение света соответствующих участков солнечного спектра влияет по-разному на психологическое состояние человека. Холодные синие и фиолетовые оттенки спектра влияют угнетающе на состояние организма, желтовато-зеленый цвет действует успокаивающе, а оранжево-красные оттенки создают чувство тепла, и действуют стимулирующе.

Данные характеристики солнечного спектра применяют для обеспечения комфортных условий освещенности в эстетическом плане оформления помещения, окраске оборудования и поверхности стен.

Критерии выбора светильников

Светильники для производственных помещений должны размещаться и устанавливаться так, чтобы обеспечивались следующие условия:

  1. Безопасная и удобная доступность светильников для смены, вышедших из строя ламп;
  2. Обеспечивалась нормированная освещенность самым экономным способом (например, использование энергосберегающих ламп, светодиодных светильников);
  3. Соблюдались требования к качеству освещенности (одинаковый световой поток, направление света, исключение пульсаций света, блескости);
  4. Минимальная протяженность и удобный монтаж групповой сети;
  5. Высокое качество крепления потолочных светильников.

На выбор светильников влияют такие условия окружающей среды как содержание пыли, влажности, химически агрессивной среды, пожаро- и взрывоопасных участков, строительные характеристики здания (различная перепланировка, высота помещения, отражающие характеристики стен, потолочных перекрытий, пола и рабочих мест), указания к качественным характеристикам освещенности.

Подбор того или иного светильника производится на основании конструктивного исполнения, распределения светового потока и снижения слепящего эффекта, экономической обоснованности.

Потолочные диодные светильники промышленного назначения производители изготавливают без декоративных излишеств, такие лампы имеют строгую форму. Эти энергосберегающие светильники подходят для производственных помещений и торговых центров, масштабных по площади, и для промплощадок, открытых территорий.

Делаем правильный расчет

Правильный расчет производственного освещения обеспечивает повышение уровня эффективности производства, влияет положительно на психологическое состояние персонала, создает более безопасные условия труда, уменьшает уровень получения травм в ходе осуществления производственного процесса.

Таблица расчета освещенности

Самым часто встречающимся способом расчета искусственной освещенности считается способ расчета коэффициента использования светового потока. После расчета необходимого светового потока лампы по справочникам подбирают подходящую стандартную лампу и определяют, каково отклонение светового потока лампы от выполненного расчета. В случае если приближение по справочным данным не выполняется, то меняется количество осветительных приборов и схема их размещения.

Заключение

Существуют следующие виды производственного освещения: естественное, искусственное, комбинированное. Диодные потолочные светильники и применение энергосберегающих ламп предусматривают в помещениях, в которых не хватает естественных источников освещенности.

Расчет норм естественного освещения разработан для бокового и верхнего размещения окон. Норма одностороннего бокового освещения определяется минимальным значением КЕО на расстоянии одного метра от стены, которая в большей степени удалена от окна.

Для расчета искусственной освещенности чаще используется способ расчета коэффициента использования светового потока. После расчета которого по справочникам осуществляют подбор ламп.

Промышленные диодные светильники изготавливаются без излишнего декоративного оформления, форма ламп – строгая. Это пока единственная достойная альтернатива галогенному освещению и лампам накаливания.

Общие рекомендации

Есть несколько основных требований к освещению:

  • Равномерность – основные светильники на потолке должны располагаться на одинаковом расстоянии друг от друга;
  • Светильники должны иметь матовое стекло – это делает свет менее слепящим;
  • Максимальное снижение пульсации – с этой целью используются светодиодные лампы;
  • Цветопередача лампы – для этого используется показатель цветовой температуры. Чем она ниже, тем ближе цвет лампы к естественному солнечному цвету, высокая температура – это синие яркие лампы. Оптимальный показатель для работы – 4000К, для отдыха – 2000-3000К.

Инструкция по охране труда для подсобного рабочего

Местное освещение, если оно нужно работнику, устанавливается сбоку от рабочего места, слева для правши и справа для левши. Стол должен иметь матовую поверхность и поглощать свет, чтобы не создавать бликов.

Важно! Местный свет не должен резко контрастировать с общим светом в помещении, чтобы не вызывать переутомления глаз. Плохое освещение опасно для здоровья


Плохое освещение опасно для здоровья

Разделение по назначению

В зависимости от назначения выделяют разные виды электрического освещения. Основные из них такие:

  1. Производственные здания и объекты, а также общественные помещения. Это могут быть цеха и офисы, а также классы в школе или склады. Перечень большой и для каждого типа свои нормы и требования.
  2. Частные дома и квартиры. Тут имеет значение не только качественное освещение комнат, но и оформление интерьера. В жилых зонах нет твердых норм, но есть рекомендуемые показатели.
  3. Уличное освещение. Тут есть два варианта – фонари на улицах населенных пунктов и локальные источники света во дворах и на частных территориях.

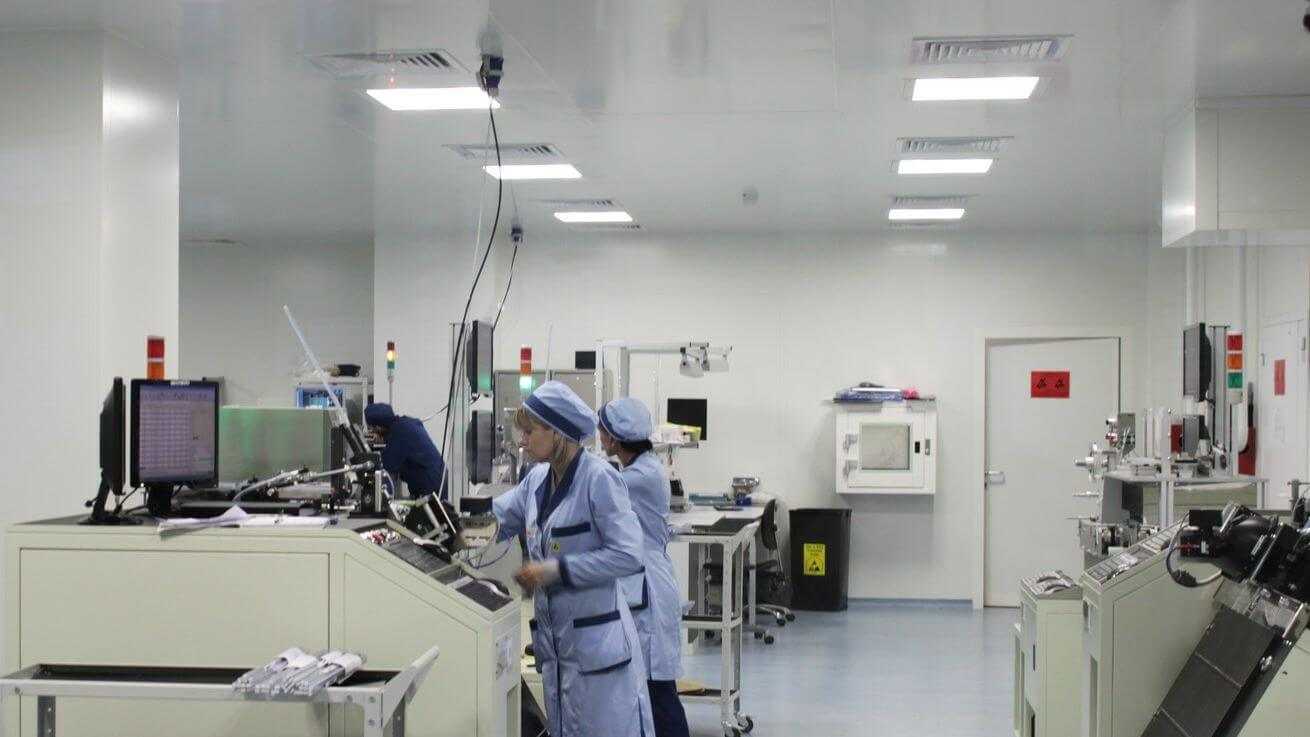

Требования и нормы к освещению производственных помещений

Промышленные сооружения проектируются с учетом утвержденных нормативов. Действующие стандарты позволяют организовать комфортные и безопасные рабочие места. Требования и нормы перечислены в своде правил СП52.13330.2011 (ранее – СНиП 23-05-95) «Естественное и искусственное освещение». Также инженеры руководствуются СП 2.2.1.1312-03 «Гигиенические требования к проектированию вновь строящихся и реконструируемых промышленных предприятий», ГОСТ 15597-82 «Светильники для производственных зданий. Общие технические условия» и отраслевыми стандартами. Приведем краткую формулировку основных правил проектирования, изложенных в этих нормативах.

  • Уровень освещенности в промышленном цеху или другом сооружении соответствует тому разряду работ, которые в нем выполняются.
  • Яркость одинакова на всей площади помещения. Этого достигают окрашиванием стен и потолков в светлые оттенки.
  • Используемые светильники имеют спектральные характеристики, которые обеспечивают правильную цветопередачу.
  • В поле зрения человека отсутствуют объекты с выраженными отражающими поверхностями. Это позволяет избежать возникновения прямой и отраженной блескости и тем самым исключить вероятность ослепления.
  • Помещение равномерно освещается на протяжении рабочих смен.
  • Исключена вероятность возникновения на рабочих местах резких и динамических теней, которые приводят к увеличению травматизма.
  • Светильники, провода, щиты, трансформаторы находятся в безопасных для окружающих местах.
