Монтаж уличного освещения, основные правила

Как разобраться в типах уличного освещения

Уличные светильники – это не только разнообразие форм, габаритов, мощностей, и прочих параметров, в которых достаточно сложно растеряться. Поэтому прежде чем выбирать лампы, разберемся в их типах.

Базовая сравнительная характеристика 6 популярных типов ламп:

  • Лампы накаливания – классика, с которой началась история электрического освещения в середине 19 века. Простой принцип работы, заключающийся в нагревании нити в инертном газе, не теряет своей актуальности. Однако за счет большой теплоотдачи этот вид «вытесняется» с рынка более экономичными вариантами.
  • Галогенные – подвид ламп накаливания. Появились в середине 20 века, когда в лампу накаливания были добавлены галогены (фтор, хром, бром), что позволило лампе гореть ярче, служить дольше и максимально приблизиться к эффекту солнечного света. Минусы приборов незначительные, но есть: они сильно нагреваются, излучают ультрафиолет. Находясь рядом с текстилем или нестойкой краской, приводят с постепенному выгоранию цвета.
  • Газоразрядные (еще одно название «разрядные») – свет образуется за счет сжигания добавленного в колбу природного газа. В результате прибор имеет срок работы до 20 тысяч часов, отличную цветопередачу. И это не просто эпитет, ее показатель составляет Ra>90. Разрядные приборы подходят только для уличного применения. Но при их установке стоит учитывать, что они практически не терпят перебои в сети, стоят дороже галогенных аналогов, сопровождаются мерцанием и гудением, которое надоедает глазам. В зависимости от добавок этот тип делится на ртутные, натриевые и металлогалогенные.
  • Ксеноновые – в устройства такого типа встроены дуговые лампы. Довольно яркий вариант с широким спектром излучения. Часто применяются для освещения магистралей и дорог, где важна хорошая видимость в темное время суток.
  • Люминесцентные – представляют огромную категорию осветительных приборов, которые используются не только для уличного освещения, но и для дома, аквариумов, соляриев и других практических и декоративных целей. Производятся в диапазоне цветовой температуры от 2700 К до 6500 К, а значит, позволяют создать как комфортнее теплое излучение, так и акцентирующее холодное. Имеют длительный срок службы (порядка 5 лет), при этом есть случаи выхода из строя при частом включении-выключении.
  • Светодиодные (LED) – светильники, которые исключают недостатки предыдущих вариантов: они не мерцают, не выделяют вредные вещества, не имеют ограничений по количеству включений, и при этом работают до 100 тыс. часов. Благодаря отличным эксплуатационным характеристикам и стойкости к окружающей среде используются в любом наружном освещении: от установки во дворе частного дома до подсветки городских парков и дорог.

Остановимся подробнее на светодиодной технологии, ведь не зря в странах Европы переход на LED-освещение улиц регулируется на законодательном уровне. Почему же при достаточно высокой стоимости LED выгоднее и предпочтительнее?

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

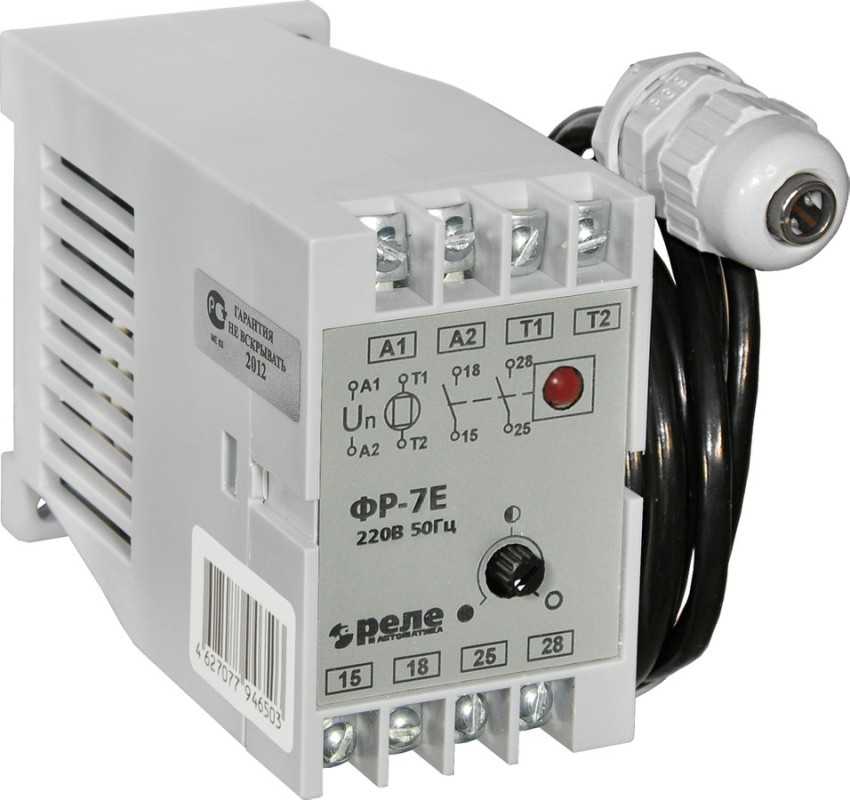

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Типичные проблемы и ошибки

В ходе установки фотодатчиков новичком, особенно не обладающим соответствующим опытом, часто допускают типовые ошибки.

Настройка в помещении

Иногда для удобства подстройка порога выполняется в закрытом помещении, чего делать не следует.

Дело в том, что чувствительный элемент внутри корпуса (или же выносной) реагирует не только на видимый свет, но может также воспринимать и солнечный ультрафиолет. Его отсутствие при комнатном тестировании повлияет на «точность» срабатывания: домашнее остекление гасит до 80 % УФ-спектра.

Ошибки соединения проводников

Фотодатчики обычно подключаются к уличному освещению по трехпроводной схеме: фаза, ноль, нагрузка.

Иногда возникает путаница с назначением проводников — что куда присоединять. Для понимания, как правильно соединить провода, можно ориентироваться по цветовому кодированию жил. Одна из них обычно зеленая или синяя — так обозначен «ноль».

Оставшаяся пара проводов тоже имеет свою расцветку — например, красный, коричневый.

В случае на картинке выше коричневая жила — вход от электрического питающего автомата, а красный провод ведет к лампочке. В нем фаза возникает при срабатывании фотопереключателя.

Место установки

Важно выбрать правильное место монтажа. Правильная и неправильная установка фотореле для уличного освещения на примерах:

Правильная и неправильная установка фотореле для уличного освещения на примерах:

В большинстве случаев для соблюдения этого правила фотореле ставят над фонарем, или даже на его корпусе, если есть техническая возможность.

Если в установке допущена ошибка, это приведет к самопроизвольным ложным срабатываниям, периодическому «морганию» света и прочим ошибкам.

Может случиться так, что «спрятать» фотодатчик нельзя. Тогда следует отгородить его от фонаря плотной непрозрачной перегородкой.

Ухудшение работы

С течением времени реле иногда начинают работать хуже. Это возникает из-за естественной деградации и загрязнения материала: колпачок фотоэлемента темнеет и хуже пропускает солнечные лучи. Грязь удаляется простой влажной очисткой, но деградировавший пластик подлежит замене — отдельно, если имеется возможность, или вместе со всем прибором.

Положение устройства

Важно не только то, как подключить датчик света к нагрузке и сети, но и в каком положении в пространстве установить аппарат. Некоторые виды устройств можно располагать лишь «вниз головой», фотоэлементом к низу

Для определения корректной позиции на корпус наносятся соответствующие пометки:

Неверная установка приведет к неправильной работе или попаданию внутрь влаги, если «низ» защитной крышки содержит незащищенные технологические отверстия.

Самостоятельное создание фотореле

Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.

Рассмотрим создание простого сумеречного переключателя на базе симистора.

Предлагаемая принципиальная схема простейшего фотореле содержит:

  • симистор марки Quadrac Q60;
  • фотоэлемент ФСК;
  • опорный резистор, отмеченный как R1.

Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.

Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:

В ней есть следующие компоненты:

  • V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
  • VT2 — второй транзистор контроля реле К1;
  • VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.

При освещении PR1 в системе возникнет ток, достаточный для активации реле.

Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.

Назначение и сфера применения

Датчиком света или датчиком движения прибор называется в народе. Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.

Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.

В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.

  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.

  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.

  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.

  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.

  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).

  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

  • Схема подключения прожектора к фотореле и датчику движения
  • Способы соединения проводов в распределительной коробке
  • Как заменить электропроводку в квартире

Виды фотореле

Существует 2 основных вида сумеречных выключателей:

  • со встроенным фотоэлементом;
  • с вынесенным из корпуса фотоэлементом.

Первый вид оборудования обладает герметичным корпусом и повышенной устойчивостью к отрицательным воздействиям среды, поэтому монтируется на открытом воздухе (на столб или стену). При использовании второго вида коммутирующий блок устанавливается на DIN-рейку в щитке, фотоэлемент присоединяется при помощи проводов и устанавливается на открытом воздухе (на расстоянии до 150-и метров от щитка).

Можно купить подобное оборудование как для одно-, так для трехфазной сети. Независимо от напряжения в сети оно питается от 12 В, поступающих от трансформатора.

Фотоэлементом служит:

  • резистор (сопротивление меняется в зависимости от интенсивности света);
  • диод (работает за счет фотовольтаического эффекта, формирующего электрический заряд, исходя из интенсивности света);
  • транзистор (оптоэлектронный полупроводник, меняющий сигнал в зависимости от интенсивности света);
  • тиристор (оптоэлектронный полупроводник со светочувствительной матрицей);
  • симистора (ток регулирует специальная схема).

Более сложные модели оснащены:

  • сенсором движения, включающим лампу при присутствии человека;
  • таймером, позволяющим устанавливать время включения/выключения независимо от фактического уровня освещенности;
  • сенсором движения и таймером;
  • регулятором порога;
  • микроконтроллером, позволяющим включать/выключать лампу в определенные часы.

Таймеры в сумеречные включатели устанавливаются разные (дневные, недельные). Период работы выставляется ежедневно или на определенный период времени. При наличии регулятора порога у фотодатчика есть ручка для регулировки уровня освещенности, при котором лампа должна засветиться. При перемещении ручки на минус свет включается только ночью. Если переместить ручку на плюс, лампа будет гореть во время дождя или снегопада.

Приборы с микроконтроллером оснащаются электронным табло. Они позволяют установить различные режимы для отдельных времен года.

Подключение к электрощиту

О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:

  • пожаробезопасность;
  • естественная освещенность;
  • наличие искусственной вентиляции или естественное проветривание;
  • расположение в зоне свободного доступа.

В составе электрощита имеются такие элементы:

  • электрический счетчик;
  • устройство защитного отключения;
  • шина нулевая;
  • шина заземляющая;
  • автоматы вводные (на 30-60 А);
  • розеточные автоматы под сильноточные электрические приборы (25 А);
  • розеточные автоматы под слаботочные электробытовые устройства (16 А);
  • автоматы для светильников (10 А).

Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.

Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.

Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.

Советы по подключению

При установке и подключении фотореле необходимо знать некоторые нюансы, которые могут помочь значительно упростить вашу работу. Вот те из них, которые необходимо знать:

при подключении в систему сразу нескольких ламп, необходимо использовать специальный контроллер. Он будет получать сигнал от регулятора датчика, управляя таким образом освещением;

перед подключением фотореле нужно убедиться в том, что его мощностные характеристики подходят к сети

В противном случае датчик может перегореть;
при покупке устройства обратите внимание на способ его подключения. Так вы сможете выбрать более простой способ установки;
при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс

Если не изменить параметров настройки, то свет станет автоматически включаться тогда, когда на улице будет еще светло;
в систему наружного освещения уличного типа вместе с фотореле можно подключать датчики движения и элементы охранной системы.

Руководствуясь такими несложными рекомендациями, любой человек сможет своими руками заняться установкой фотореле для создания у себя дома автоматизированной системы наружного освещения со всеми вытекающими из этого преимуществами.

Щит уличного освещения ЩО, щит наружного освещения ЩНО, щит (шкаф) управления наружного освещения ЩУНО (ШУНО) имеют одинаковое назначение – управление освещением наружных осветительных приборов, т.е включать с наступлением темноты (сумерек) и отключать освещение с рассветом.

Щит управления наружным освещением устанавливается в помещении, имеет 6 линий из которых две резервные. Сигнализация включения линий «Линия 1 . Линия 4» отображается светодиодным индикатором зеленого цвета. Наличие напряжение на ввода указывает индикатор желтого цвета «Сеть».

Режимы работы ЩУНО определяется положением переключателя SA1 «Режим работы»:

– Отключено – Ручное – Таймер – Фотореле

В Ручном режиме управление освещением осуществляется простым включением или отключением контакторов при помощи кнопок «ВКЛ» «ОТКЛ» при положении переключателя SA1 в положении «Ручной режим». В положении «Таймер» работа осуществляется по команде запрограммированного Таймера 1 (КТ1) Для работы щита в зависимости от освещенности применяется режим «Фотореле», для этого необходимо отрегулировать момент срабатывания светочувствительного датчика (фотоэлемента) ФР, который устанавливается вне помещения. «Ночной режим» удобно использовать в том случае, если целесообразно для экономии электроэнергии оставлять дежурное освещение, а в остальное неактивное ночное время отключать освещение, т.е свет включается от фотореле (или от таймера КТ1 включается и выключается) и гаснет с наступлением рассвета. Но так ка нам нет необходимости держать включенным уличное освещение в период, к примеру, с часа ночи до 5 утра, для отключения устанавливаем таймер КТ2 на срабатывание в выбранное время. Ночной режим работает в положении переключателя SA1 «Таймер» или «Фотореле». Автоматика включения и отключения. Для защиты линий от перегрузки по току служат автоматически выключатели на каждую линию. Тепловые реле КК1..КК6 в каждой линии как дополнительная защиты линии от перегрузок. Если во время работы необходимо обесточить линии, то они отключаются при помощи автоматических выключателей выбранной линии, для обеспеченной правильной сигнализации на автоматические выключатели ставятся контакт состояния, который электрически связан с индикацией на передней панели. Комплектация:

Выключатели автоматические трехполюсные, однополюсные 8 шт.; Фотореле ФР-М02 1шт.; Таймер SHT-1 2 штуки; Реле промежуточное 1 штука; Переключатели 4G10-108U, кулачковые 2 позиции черные C2SS2-30B-11 с фиксацией 1HO+1H3 2 шт.; Кнопки зеленая, красная возвратная 22мм 1но 2 шт.; Контактор E 12А катушка управления 220В АС3 50Гц 1НО 6 шт.; Реле тепловые TESYS E 5.5. 8A, TESYS E 9. 13A 6 шт.; Лампы CL-523G зеленая, желтая светодиодные 230V AC; Щит монтажный ЩМП 650х500х220 IP31.

Цена щита наружного освещения ЩУО 33000 рублей с НДС (уточняется на момент заказа).

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
