Как проверить емкость заряда батарейки мультиметром

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Методика определения ёмкости

Наилучшие результаты, при отсутствии специального оборудования, даёт метод контрольного разряда. В зависимости от сопротивления нагрузки, на проведение теста потребуется разное количество времени. Теоретически, на разрядку током 0,1С потребуется около 8-10 часов. С увеличением нагрузки время пропорционально уменьшается. Порядок действий по определению ёмкости при помощи мультиметра следующий:

1. Полностью заряжаем аккумулятор. Если после окончания зарядки показания вольтметра не достигают 12,6-12,7В, аккумулятор непригоден для работы.
2. Переключаем мультиметр в режим вольтметра и устанавливаем предел не менее 15-20В.
3. Измеряем начальное напряжение на клеммах. Оно должно быть не ниже 12,6-12,7В. При более низком значении возвращаемся к пункту 1. Для проведения измерения, щупы мультиметра подключаются непосредственно к клеммам батареи. Pic1
4. Отсоединяем мультиметр от клемм аккумулятора и соединяем последовательно с нагрузочным элементом. Pic2.
5. Переключаем мультиметр в режим амперметра с пределом не менее 10-20А(в зависимости от величины нагрузки)
6. Кратковременно присоединяем нагрузку к клеммам, измеряем ток. Запоминаем измеренное значение.
7. Отсоединив мультиметр, подключаем нагрузку напрямую к клеммам батареи. Pic3
8. Засекаем время начала работы.
9. Переключаем мультиметр в режим вольтметра с пределом 15-20В.
10. Подключаем вольтметр напрямую к клеммам и контролируем момент окончания теста, наблюдая за снижение напряжения в процессе разряда. Pic4

Конечное напряжение, соответствующее полному разряду, находится на уровне 10,8В. При достижении 10,8В, разряд следует прекратить и определить время работы.  Для большей точности среднюю токовую нагрузку следует принять немного ниже, чем было измерено в начале теста, в пункте 6. Дело в том, что при снижении напряжения в процессе разряда ток тоже немного упадёт. К примеру, при 12,6В и 5А, сопротивление нагрузки R=U/I=12,6/5=2,5Ом. При снижении напряжения до 10,8В, ток будет равен I=U/R=10,8/2,5=4,3А. Таким образом средний ток для расчёта можно взять Iср=4,7А.

Емкость рассчитывается по формуле Q=I*t, где I – величина разрядного тока, А, t – время работы, часов. Например, время работы составило 7 часов. Ёмкость аккумулятора составит Q=Iср*t=4,7*7=33А/ч.

Очевидно, что увеличение нагрузки сократит время проведения испытания, однако результаты будут искажаться вследствие влияния внутреннего сопротивления аккумулятора. Оптимальная величина тока нагрузки находится в пределах 0,1С-0.2С.

Как измерить емкость аккумулятора: видео

• Рабочие способы восстановления аккумулятора автомобиля после глубокой разрядки
• Какой должна быть плотность электролита в аккумуляторе для зимы и лета?
• Пошаговая инструкция по зарядке аккумулятора автомобиля

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

• перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
• предел измерений должен быть равным 20В;
• щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
• снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как хранить новые батарейки, чтобы не потерять их мощность

Батарейки необходимо хранить в заводской упаковке, это защищает батарейки от негативных воздействий внешней среды, а также предохраняет от проникновения влаги. Кроме этого, содержание батареек в упакованном состоянии, дает возможность не перепутать новые батарейки со старыми, а также исключит прикосновение входных контактов от взаимодействия с металлическими предметами.

Контейнер для хранения батареек

Следует произвести рассортировку по дате изготовления и производителям. Дело в том, что батарейки, изготовленные разными производителями, могут среагировать друг с другом, вследствие чего возможна утечка заряда и другие нарушения. Вдобавок рекомендуется каждую батарейку поместить в полиэтиленовый пакетик.

Сберегать батарейки рекомендуется при комнатных или более низких температурных режимах. Многие изделия данного типа содержатся в прохладном месте, в которое не попадают солнечные лучи.

Сохранность батареек не предусматривает помещение их в холодильник, если производитель не оговаривает этот способ содержания. В случае сохранности их в холодильнике, необходимо их согреть перед использованием.

Повышенная влажность воздуха также негативно влияет на функциональные свойства изделия. Чтобы избежать риска намокания, батарейки необходимо поместить в герметический контейнер.

Кроме этого желательно предотвратить контакта изделия с проводниками. При соприкосновении с металлом через батарейку проходит электрический ток, что приводит их к быстрой разрядке.

Также не рекомендуется содержать изделия в металлических емкостях, равно как и хранение совместно с предметами, сделанными из металла. Специалисты советуют: разместить батарейки так, чтобы они не соприкасались с положительными и отрицательными полюсами.

Какие параметры можно проверить

При помощи данного измерителя электрических характеристик можно узнать емкость аккумулятора, напряжение (разность потенциалов) между его полюсами, внутреннее сопротивление, ток утечки.

Как измерить напряжение

Измерение значения данной характеристики на перезаряжаемом источнике питания при помощи мультиметра производится следующим образом:

1. Измеритель переключается на диапазон замеров постоянного напряжения до 20 В;
2. Наконечники щупов прикладываются к одноименным полюсам (выводам) питания;
3. Спустя несколько секунд, текущее значение напряжения акб высвечивается на дисплее.

На заметку. Если на дисплее рядом с цифрами высвечивается знак « – » то это означает, что при подключении зажимов или наконечников щупов произошла «переполюсовка»: щупы приложены не к одноименным, а к разноименным полюсам (минусовой черный щуп приложен к плюсовому полюсу, красный плюсовой – к минусовому. Особой опасности данная ситуация не несет, но для нормальной работы измерителя ее лучше избегать и следить за соблюдением полярности подключения щупов.

Измерение разности потенциалов при помощи многофункционального измерителя

Как измерить ёмкость

Узнать емкость батареи можно следующим образом:

• Батарею полностью заряжают, после чего подключают к ней нагрузку с заранее известным током потребления, например, лампу накаливания;
• Засекают время, в течение которого нагрузка будет нормально работать;
• Одновременно с этим к полюсам подключают щупы (зажимы) мультиметра, переключая его в режим измерения постоянного напряжения в диапазоне до 20 В. Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики.
• Фактическое значение характеристики находят, делая простой расчет: умножая ток, потребляемый нагрузкой, на время ее нормальной работы от полностью заряженной батареи. Полученный результат выражается в Амперчасах (А*час, Ah).

Помимо мультиметра, измеряется емкость перезаряжаемых элементов с помощью такого приспособления, как тестер.

Как проверить внутреннее сопротивление

Для проверки внутреннего сопротивления батареи производят следующие манипуляции:

• К батарее подключают нагрузку: лампочку, моторчик или какой-либо инструмент;
• Дают нагрузке поработать 5-10 секунд;
• Замеряют напряжение питания (U1);
• Отключают нагрузку;
• Повторно замеряют напряжение на полюсах батареи (U2);
• Находят разницу между двумя значениями U1 и U2, после чего делят ее на номинальную заявленную производителем питания разность потенциалов, затем переводят полученный результат в проценты. Если в процентном выражении полученное на основании расчетов значение меньше 0,4%, значит, внутреннее сопротивление нормальное.

Элементы с превышающим данное значение показателем считаются непригодными и даже опасными для дальнейшего использования.

Как проверить ток утечки

Ток утечки – опасное, нежелательное явление для любого перезаряжаемого питания. Проверка его наличия на автомобильном источнике питания производится следующим образом:

• Выключают зажигание;
• Отключают все работающие при выключенном зажигании потребители: магнитолу, охранную систему;
• Отсоединяют минусовую клемму источника питания;
• Переводят мультиметр в режим измерения постоянного тока силой до 10А;
• При помощи зажимов крокодильчиков подключают плюсовой щуп мультиметра к одноимённому полюсу;
• Минусовый щуп подключают к снятой с полюса батареи минусовой клемме;
• Признаком наличия тока утечки будет изменяющееся число на дисплее измерителя: чем больше отображаемое на нем значение, тем выше ток утечки и самопроизвольный разряд элемента в нерабочем режиме.

Определение тока утечки на автомобильной акб

В батареях, в которых тока утечки нет, на экране измерителя будут три нуля, разделенные одной точкой.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства? Для того чтобы при проверке различных характеристик акб при помощи мультиметра не повредить его внутреннюю начинку, необходимо устанавливать правильный диапазон измерений. Так, например, при замере разности потенциалов между полюсами у 12-ти вольтовой акб прибор устанавливают в диапазон измерения постоянного напряжения до 20 В.

На заметку. Измерения значений различных характеристик с использованием многофункционального измерителя производятся, начиная с самого высокого диапазона. Это необходимо для того, чтобы не сжечь внутреннюю начинку измерителя и не получить электротравму.

Измерение тока КЗ

Для следующего
способа проверки переключатель мультиметра нужно установить в положение –
измерение постоянного тока (10А).

Также
меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в
гнездо для замеров тока – 10А MAX.

Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.

Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.

Чего
делать не рекомендуется. Для нормального замера желательно иметь дополнительное
сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее
значение.

Ошибка!
Поэтому при таком способе нельзя измерять большие токи через чур долго.

Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).

Гальванические
элементы подобного обращения не любят. Если батарея уже немного разряжена, то
после нескольких таких “коротких замыканий” ее придется выбросить.

Это как в анекдоте с ежиком и спичками

Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась — не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: — О, а эта рабочая! (и засовывает обратно в коробок).

Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.

Для
замера тока достаточно всего пары секунд. После чего убираете щупы и
запоминаете показания на табло.

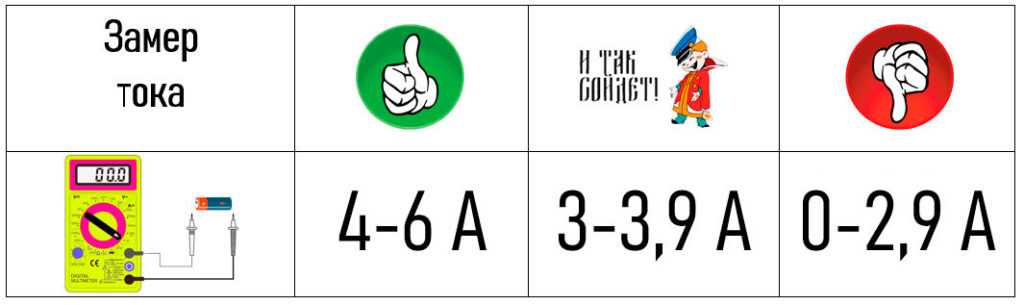

На
новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.

Показания
от 0 до 3А говорят о том, что батарейка села.

При
значениях от 3 до 4А ее можно поставить в маломощные устройства.

Ошибка!
Не вздумайте таким методом проверять мощные АКБ.

Например,
сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж
тем более автомобильные АКБ.

Несколько полезных рекомендаций

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

1. Не откладывайте проверку и сортировку элементов питания, которые со временем скапливаются в доме. Если нет новых, или же их слишком мало, можно некоторое время пользоваться протестированными.
2. Если в бытовом агрегате сели аккумуляторы, то необязательно менять весь комплект. Дело в том, что садятся они не одновременно, а с помощью проверки можно будет обнаружить элементы пригодные для дальнейшей эксплуатации.

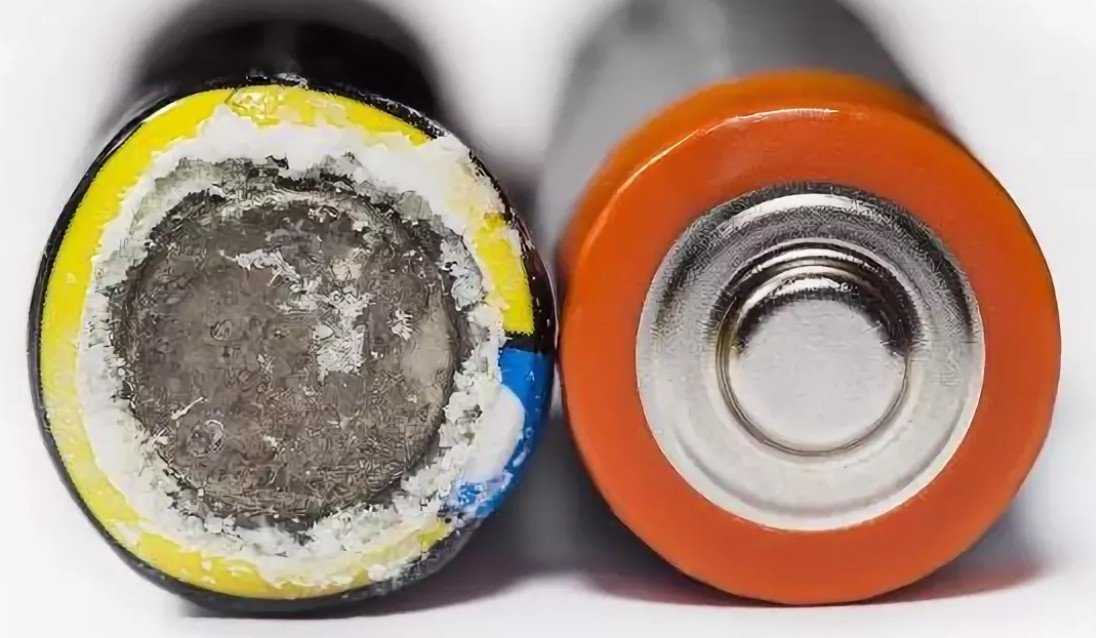

3. Не держите дома вышедшие из строя батарейки, вовремя вынимайте их из корпуса аппаратуры. Со временем из них начнет вытекать электролит, приводящий к порче ваших любимых приборов.
4. Не нужно пробовать повредить внешнюю оболочку корпуса элементов питания — жидкость, которая находится внутри (кислота либо щелочь) при попадании на кожу может вызвать химические ожоги.

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

https://youtube.com/watch?v=HIP6Dp2xwJI

Проверка элемента на заявленную ёмкость

Для проверки заряда под нагрузкой вам потребуется любой потребитель тока – лучше всего использовать любое эквивалентное сопротивление, потребляющее 100… 200 миллиампер в час. Это может быть либо лампочка от карманного фонаря, либо светодиодная головка от другого похожего фонаря. Можно использовать любой гаджет, например карманный FM-радиоприёмник, звук в котором включён негромко.

1. Соберите цепь из выключателя, потребителя и батарейки.
2. Включите параллельно батарейке мультиметр в режиме вольтметра. Можно использовать второй тестер, включённый последовательно в цепь на измерение тока в режиме «200 мА» или «10 А».
3. Оставьте цепь в рабочем состоянии и засеките время.

Задача – вовремя засечь момент, когда напряжение на каждой из батареек или аккумуляторов упадёт до 1 В. Если используются две батарейки (или два аккумулятора такого же типоразмера) – падение напряжения должно быть до 2 В. У потребителей 9-вольтовых батареек – до 6 В, но, если элемент одноразовый (неперезаряжаемые аккумуляторы), можно разряжать «до победного конца», пока гаджет не перестанет работать. Проверять одноразовые элементы смысла нет – их просто используют и выбрасывают, чего не скажешь об аккумуляторах. Даже если аккумулятор изношен и запущен, он подвергается тренировке, т. е. разрушению металлических кристаллов в рабочем слое. Его ёмкость частично можно восстановить – и использовать его далее в маломощных потребителях.

Быстрая проверка проводится с помощью потребителя, равного ёмкости аккумулятора. Если, к примеру, тестируется никель-металлгидридный «пальчиковый» аккумулятор (типоразмер AA) на 1000 миллиампер-часов, то потребитель должен использовать столько же тока (в миллиамперах за час). Подключение производится не более, чем на минуту. Злоупотреблять быстрым разрядом аккумулятора не следует: виды на основе никеля «не любят» быстрый разряд – для них предпочтительно время разряда от 5 часов до суток. Литий-ионные, разряжаемые с 4,2 до 2,5 В, отдают заряд быстрее – не менее чем за 2 часа, без особо разрушительных последствий.

Когда любой из аккумуляторов запущен настолько, что восстановление ёмкости даже путём тренировок (медленный заряд и несколько обычных циклов разряда-заряда) не помогает – смело утилизируйте его. Никель-кадмиевые образцы, используемые в шуруповёртах, при тренировке разряжаются до 0,4 В на каждый элемент по «короткоимпульсному» методу.

1. Подключить нагрузку – и держать её включённой, пока напряжение не упадёт до 0,4 В.
2. Сразу же отключить её.
3. Выждать требуемое количество секунд (или минуту), пока напряжение не поднимется свыше 1 В, например до штатных 1,2 В.
4. Повторять этот шаг, пока напряжение не перестанет подниматься больше 1 В. Если сомневаетесь – повторите эти же действия, например, 3 раза.
5. Поставить аккумулятор в режим медленного (с током на 1/24 его ёмкости) заряда. Теоретически он зарядится не за 10 часов, а за сутки.

Сегодня эту работу выполняют анализаторы аккумуляторов, в которых заложены все программы тренировок для каждого из типов – а в качестве «балласта» используется тест-нагрузка. Эти аккумуляторы ещё можно попытаться «поднять» – но и им рано или поздно придёт конец.

Категорически запрещается помещать отработавшие своё элементы в городские отходы. Вредные для окружающей среды кадмий, никель, литий, щёлочи и кислоты подлежат специальной утилизации. Сдавайте этот «мёртвый груз» в пункты, откуда они отправляются на повторную переработку.

Обзор популярных моделей

Рассмотрим некоторые модели автомобильных мультиметров.

F716

Производитель Caltek Industrial. Предназначен для выполнения следующих измерений:

• тока, напряжения и сопротивления в режиме обычного мультиметра;
• проверка наличия и параметров импульсов впрыска топлива (форсунок, инжекторов);
• проверка лямбда зондов;
• контроль системы заряда аккумуляторной батареи;
• измерение тока утечки АКБ;
• контроль качества заземления;
• наличие шины RS-232 для подключения к ноутбуку.

В принципе, эти функции, за исключением измерения параметров впрыска и подключения к компьютеру, можно реализовать на обычном мультиметре.

Mastech MS6231

Назначение:

• измерение параметров в режиме обычного мультиметра;
• измерение температуры в пределах от минус 20 до плюс 1000 градусов Цельсия;
• измерение частоты оборотов коленвала;
• измерения угла опережения коленвала (контактное зажигание);
• автоотключение питания;
• удержание результатов измерений, максимального значения.

Наиболее полезная функция – автоотключение питания, она предупредит разряд элемента питания по окончании работ. Частота оборотов двигателя показывается на тахометре автомобиля, контактные системы зажигания используются разве что на Жигулях.

MS8211

Отличается оригинальной формой. В числе очень полезных функций этого мультиметра, помимо мощного фонарика (что иногда очень кстати), возможность бесконтактного контроля напряжения (тока) в проводнике без повреждения изоляции. Опытные автоэлектрики знают, как часто приходится прокалывать иголкой или делать микроразрез, чтобы проконтролировать напряжение в конкретном проводнике.

С помощью специального щупа этого мультиметра можно проконтролировать цепь, не повреждая изоляцию. Бесконтактный контроль напряжений можно сделать и для бытовой сети переменного тока 380 Вольт (при соответствующем положении переключателя режимов).  Есть в автомультиметре и «контролька» (лампочка на прозвонку).

Видео — обзор такого мультиметра:

В качестве специальных автомобильных измерений предлагается:

• проверка наличия коротких замыканий и обрыва цепи;
• тест системы зажигания;
• контроль генератора;
• контроль параметров импульсов форсунок.

Весьма оригинальный и полезный прибор.

UNI-T UT105

Помимо обычных функций мультиметра выполняет измерение частоты оборотов двигателя. Для «чайников» на дисплее показывается, к каким разъемам подключать щупы в данном режиме измерений. Весьма оригинально, но не более.

Видео — автомобильный мультиметр UT105 в работе (обзор функций)

Fluke 88V

Американский производитель комплектует мультиметр дополнительными щупами, крокодилами, наконечником на высоковольтные провода, датчиком температуры. В целом, измерительный инструмент можно отнести к профессиональным.

Помимо обычных, мультиметр выполняет измерение параметров импульсов форсунок, в том числе, скважность, частоту вращения коленвала. Есть мегаомметр до 40 МОм, очень полезно для контроля высоковольтных проводов, свечей зажигания. В качестве прибамбасов – квазианалоговая шкала на цифровом дисплее, автоматическая установка предела измерений

Неплохой прибор

В качестве прибамбасов – квазианалоговая шкала на цифровом дисплее, автоматическая установка предела измерений. Неплохой прибор.

Trisco DA-400

Практически обычный мультиметр с дополнительными функциями «прозвонки», измерения температуры, бесконтактным щупом на высоковольтные провода, измерением угла зажигания (это большой плюс), измерение величины постоянного тока до 15 Ампер (а не 10, как в большинстве – и это плюс).

Производитель в качестве характеристик заявляет ударопрочность при падении с высоты 1, 5 метра (это двойной плюс). При невысокой стоимости такой прибор является практически идеальным, как в практике автоэлектрика, так и для автолюбителя. Одна проблема – на радио- и авторынке найти его достаточно сложно.

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
2. Выбирается предел измерения до 20 В;
3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

Проверка заряда мультиметром

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений  которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

1. К проверяемому питанию параллельно подключают нагрузочный элемент;
2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Работоспособность и возможность дальнейшего использования питания определяются в зависимости от полученного при таком измерении значения. Так, например, если напряжение пальчикового элемента типа АА меньше 1,1 В, он считается разряженным и может быть утилизирован; батарейки с напряжением от 1,2 до 1,3 В можно использовать в пультах дистанционного управления и настенных часах. Полностью заряженными и пригодными для использования по назначению считаются питания с напряжением под нагрузкой выше 1,35 В.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

Также можно узнать, насколько разряжена та или иная батарея, вставив ее в фонарь. По яркости свечения светодиодов можно судить о том, насколько заряжен вставленный в него элемент.

Как проверить батарейку с индикатором заряда

Некоторые модели батареек имеют специальный встроенный индикатор заряда – полоска с определенным количеством светящихся сегментов из термокраски.

Индикатор заряда

Проверка заряда модели с таким приспособлением производится следующим образом:

• Двумя пальцами разных рук касаются круглой контактной площадки у положительного и полукруглой – у отрицательного;
• По заполнению индикаторной полоски светящимися сегментами судят о полноте заряда элемента.

Классификация батареек

Портативные источники питания различают по форме, размеру, наполнению и принципу действия.

Первичные и вторичные элементы питания

Первичные батареи, или гальванические элементы, подлежат однократному использованию. Вторичные, аккумуляторные батареи, можно возвращать в работу многократно с помощью зарядного устройства. Они стоят, соответственно, дороже, но это с лихвой окупается количеством циклов перезарядки. На аккумуляторах присутствует надпись Rechargeable.

Виды батареек по наполнению

Батареи различают в зависимости от состава электролита и активного металла, применяющегося в конструкции:

• литиевые – это самые легкие, емкие и дорогие энергоносители, имеют самый большой срок годности;
• батарейки, выполненные с применением серебра, долго работают с большой нагрузкой, стоят дорого;
• самые популярные элементы — алкалиновые (щелочные), могут работать в широком диапазоне температур и при больших нагрузках, но достаточно быстро разряжаются;
• угольно-цинковые, «солевые» – самые доступные, быстро выходят из строя и плохо переносят холод;
• характеристики хлоридно-цинковых батареек аналогичны «солевым», но имеют большую емкость.

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

• Микро моторчик.
• Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
2. Поднятие выполните на высоту от 1-3 сантиметров.
3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Источник



Как измерить в батарейке силу тока

Как проверить батарейку на силу тока? Данному исследованию подвергаются только новые батарейки. Мультиметр выставляется в положение постоянного тока на предел «10А». При этом щуп плюсовой красного цвета необходимо вставить в гнездо «10А», а минусовой черный включается в источник «COM». Переключатель переводиться на самый большой предел измерений. Щупы присоединить к контактам батарейки.

По истечению 1-2 секунды, щупы необходимо убрать. Данный показатель рабочего состояния варьируется от 4-6А. Малое количество времени прикосновения при измерении обуславливается сокращением работоспособности батарейки при данной процедуре.

Происходит короткое замыкание, при этом мощность рассеивается на сопротивлении батарейки, что приводит к нагреванию элемента. Поэтому злоупотреблять таким способом исследования не рекомендуется.

Как проверить батарейку без прибора

Определить работоспособность пальчиковой батарейки в домашних условиях можно эмпирическим путем. Проверить заряд батарейки без приборов довольно просто. Надо поднять батарею на двадцать сантиметров над уровнем ровной жесткой поверхности в вертикальном положении и отпустить. Можно использовать стол или подоконник. Заряженная батарейка упадет на бок, а разряженная – подпрыгнет от поверхности.

Дело в том, что гель, который находится внутри алкалиновой батареи, гасит кинетическую энергию при падении, и она заваливается на бок. В процессе разрядки гель высыхает, батарейка становится легче и подпрыгивает.

Этот метод не достаточно точен, но вполне может выручить в отсутствии устройства проверки заряда: тестера для проверки батареек, вольтметра или мультиметра.

Зачем проверять батарейки

Есть три причины, по которым еще работающая батарейка может оказаться в утиле:

1. «Померла» лишь одна бракованная батарейка в связке, из-за которой создается впечатление, что «выдохся» весь комплект.Такое не редкость, особенно когда покупаются дешевые батарейки.

Вставляешь в устройство комплект из четырех, оно какое-то время работает, потом батарейки как будто садятся.

Но при проверке выясняется, что на самом деле «померла» лишь одна из-за заводского брака, а остальные выработали свой ресурс процентов на 15%.

2. Прожорливое устройство не расходует энергию батареек до конца.Еще есть случаи, когда батарейки используются в весьма прожорливом электронном устройстве, которое может использовать их не до конца. Конкретный пример – игрушка Furby. Она начинает сбоить, когда в батарейках остается еще треть запаса энергии.

Соответственно, эти батарейки можно использовать в каком-то другом месте, которое не столь требовательно к остаточному ресурсу.

Почему так происходит?

Вот так выглядят графики разряда солевых и щелочных (алкалиновых) батареек:

По моим наблюдениям большинство устройств перестанут работать или будут работать неудовлетворительно, когда напряжение опускается до 1,1 В.

3. Слегка окислившиеся контакты создают впечатление севшей батарейки.Вы достаете как бы севшую батарейку, но при проверке оказывается, что она еще вполне рабочая. Причина, чаще всего, кроется в слегка окислившихся контактах, на которых увеличивается сопротивление, соответственно, начинает падать напряжение и ток.
