Раздел 6. электрическое освещение

Оптимальное значение параметра для рабочего места

Требования к освещению рабочего места определяется по ряду параметров. Ключевые требования к освещению:

Яркость должна быть отлажена таким образом, чтобы не создавать проблем со зрительными органами человека. Она не должна быть слабой, чтобы сотруднику не приходилось напрягать глаза, но и не должна быть ослепляющей, из-за чего работать не получится.
Подсветка должна быть равномерной. Сотрудник не должен страдать от избытка неудачных теней. Если базового света не хватает для их устранения, то требуется подключить вспомогательные источники света

Например, лампу настольного типа.
Восприятие света может быть индивидуальным, поэтому важно оставлять сотруднику возможность самостоятельно отлаживать какие-то параметры, которые обеспечат ему комфортное восприятие света и продуктивную работоспособность.

Недостаточное освещение и несоблюдение этих требований при организации рабочего места приведёт к ухудшению зрения сотрудников в офисе или ином помещении, снижению рабочей эффективности и низкому достижению целей компании. Если часть сотрудников имеет изначальные проблемы со зрением, им может потребоваться обеспечение дополнительных условий, которые позволят эффективно работать.

Два вида света задействуется в повседневной жизни: естественный и искусственный. Оптимальным признаётся сочетание этих типов. Такое сочетание именуется комбинированным (смешанным) вариантом.

Организация комфортного рабочего места

В зависимости от условий труда определяются следующие нормы:

  • офис малых размеров требует средней света не менее 500 люкс;
  • опен-спейс нормируется показателем не менее 750 люкс;
  • зал для конференций — 300 люкс;
  • помещение для приёма, секретариат — 300-500 люкс;
  • помещения с компьютерной техникой — 400 люкс;
  • помещения технического назначения и коридоры — 100-200 люкс;
  • архивная комната — 75 люкс.

Если сотрудники работают за компьютером, то обязательно необходимо регламентировать перерывы в выполнении их деятельности. Несоблюдение правила негативным образом скажется на их здоровье и продуктивности. Днём сотрудники могут работать без перерывов не более 2 часов, ночью — не более часа. Каждый сотрудник в обязательном порядке должен устраивать себе перерыв от работа до пятнадцати минут. Это создаст глазам необходимые условия для отдыха. Кроме того, полезно совершать упражнения для отдыха глаз. Но последняя мера не является обязательной, она носит исключительно рекомендованный характер.

Факторы зрительного комфорта

Освещение рабочего места требует учитывания нескольких факторов. К таким факторам относится следующее:

  • цветовой интерьер помещения. Оптимальнее всего использовать светлые, зелёные или желтоватые оттенки, так как они положительным образом сказываются на зрении. Такие оттенки являются более щадящими и не требуют избыточно напрягать зрительные органы;
  • отлаженная яркость и контрастность;
  • световая однородность;
  • устранение бликов и мерцания с поверхностей (например, экрана монитора).

Все эти факторы влияют на свет, вместе с ним комфорт, степень утомляемости и расслабление глаз. Требуется подобрать правильный светильник и организовать сотрудникам условия максимально комфортные как по части наружного, так и по части внутреннего пребывания (организовать дежурное освещение, общее и т.д.).

Выбор ламп для освещения рабочего места

Рабочему месту подходящее значение параметра придадут лампы светодиодного типа. Помимо выполнения центральной задачи, они обладают следующими преимуществами:

  • небольшая стоимость;
  • длительный период эксплуатации;
  • малый расход электроэнергии.

Второе место можно отдать лампам галогенного типа. Но при их покупке стоит учитывать, что у них высокая степень нагрева и не получится встроить их в любые приборы.

На третьем месте люминесцентная лампа, она также может быть использована, но её свет гораздо хуже (является неестественным).

Оптимальнее всего комбинировать варианты и приобретать вспомогательный свет (специальная электроустановка и так далее).

Освещение рабочих мест требует выбора подходящего типа лампы, также уделяйте внимание месту расположения светильника, благодаря которому выполняется освещение рабочей зоны. От этого зависит, насколько удачным будет выбранный вариант. Неправильно расположенный светильник приведёт к утомлению глаз и ухудшению зрения, в то время как корректно расположенный поможет выполнять работу успешно

Неправильно расположенный светильник приведёт к утомлению глаз и ухудшению зрения, в то время как корректно расположенный поможет выполнять работу успешно.

Требования к указателям

Эвакуационные указатели:

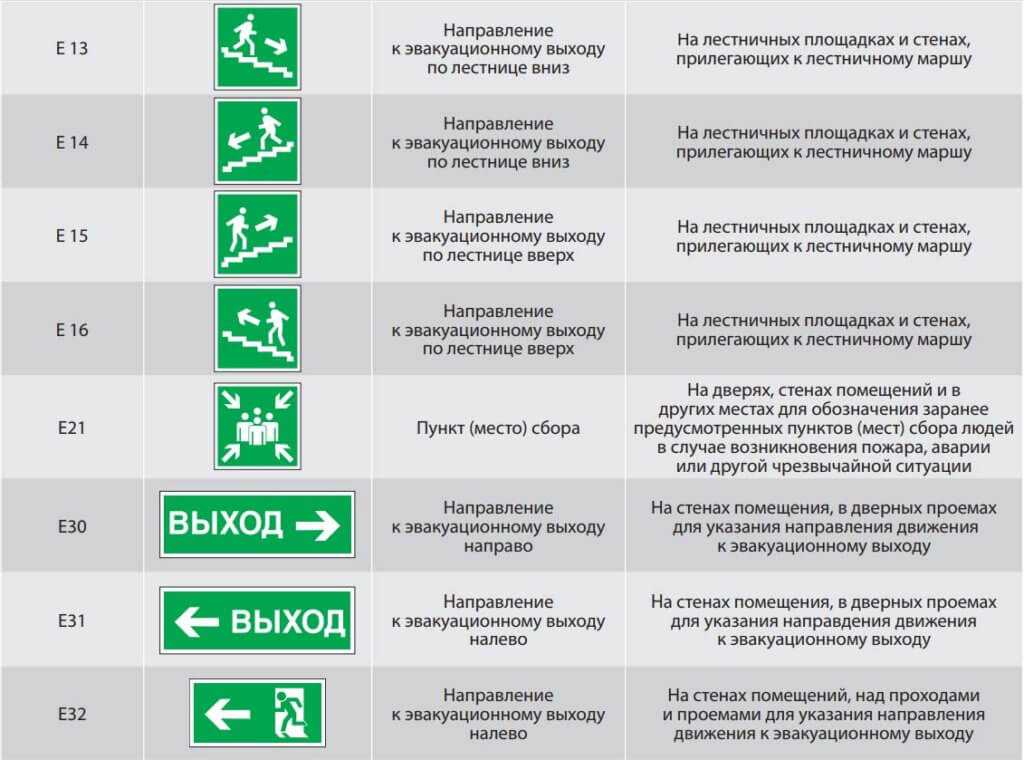

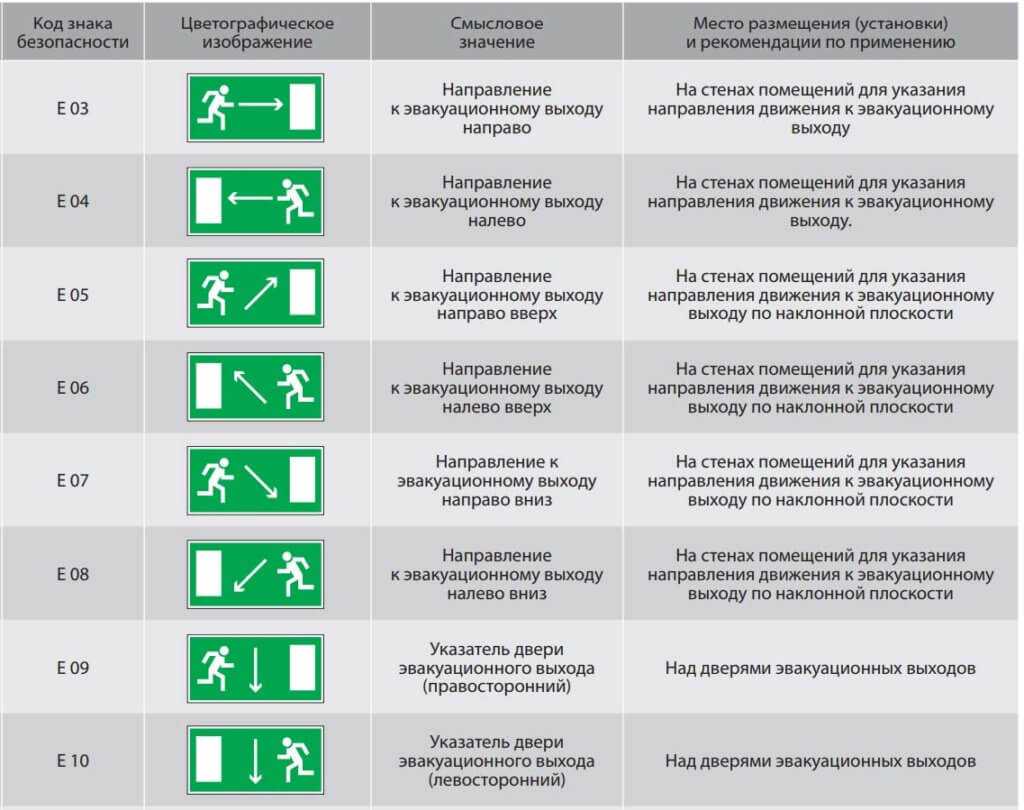

Таблица характеристик эвакуационных указателей (часть 1)

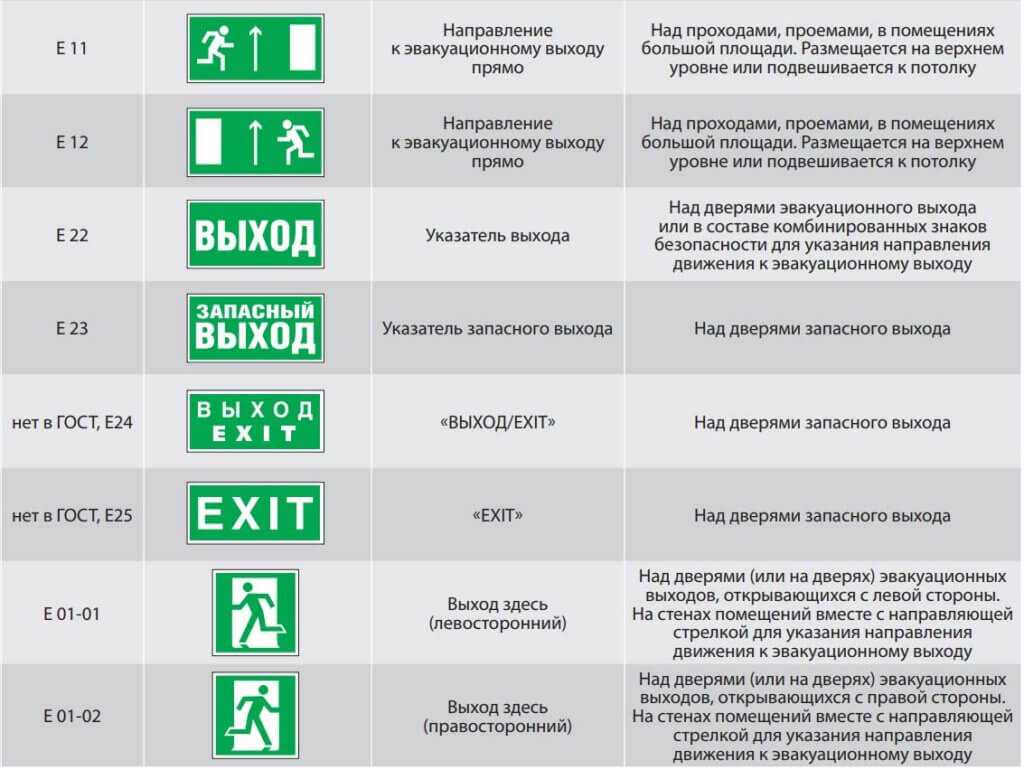

Таблица характеристик эвакуационных указателей (часть 2)

Таблица характеристик эвакуационных указателей (часть 3)

Пожарные указатели:

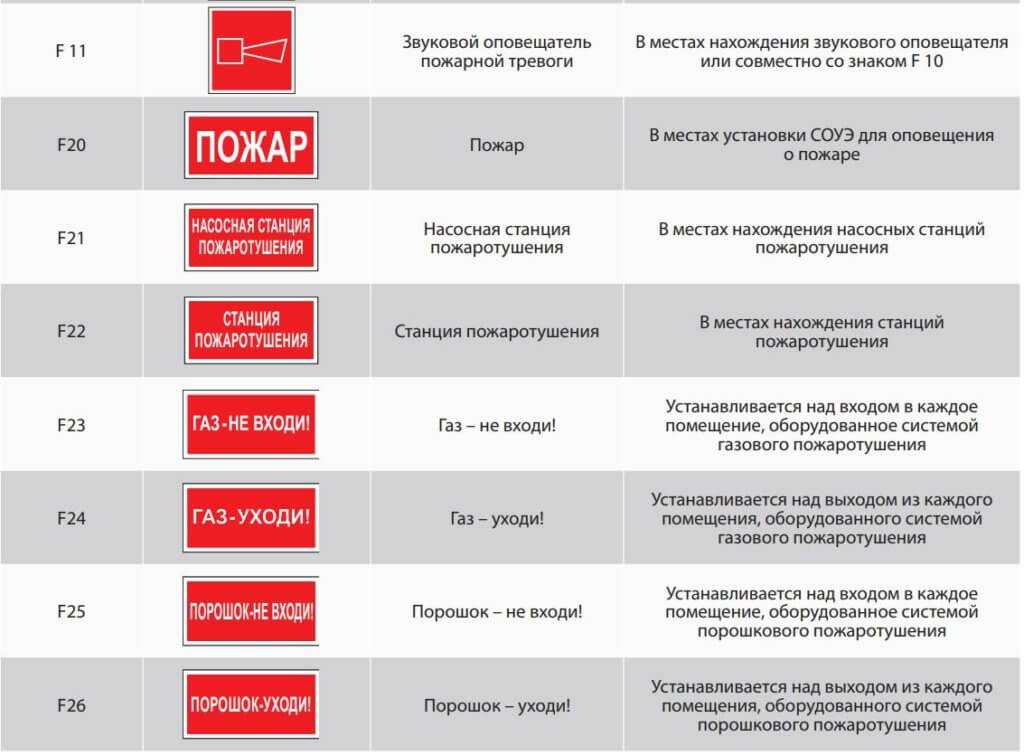

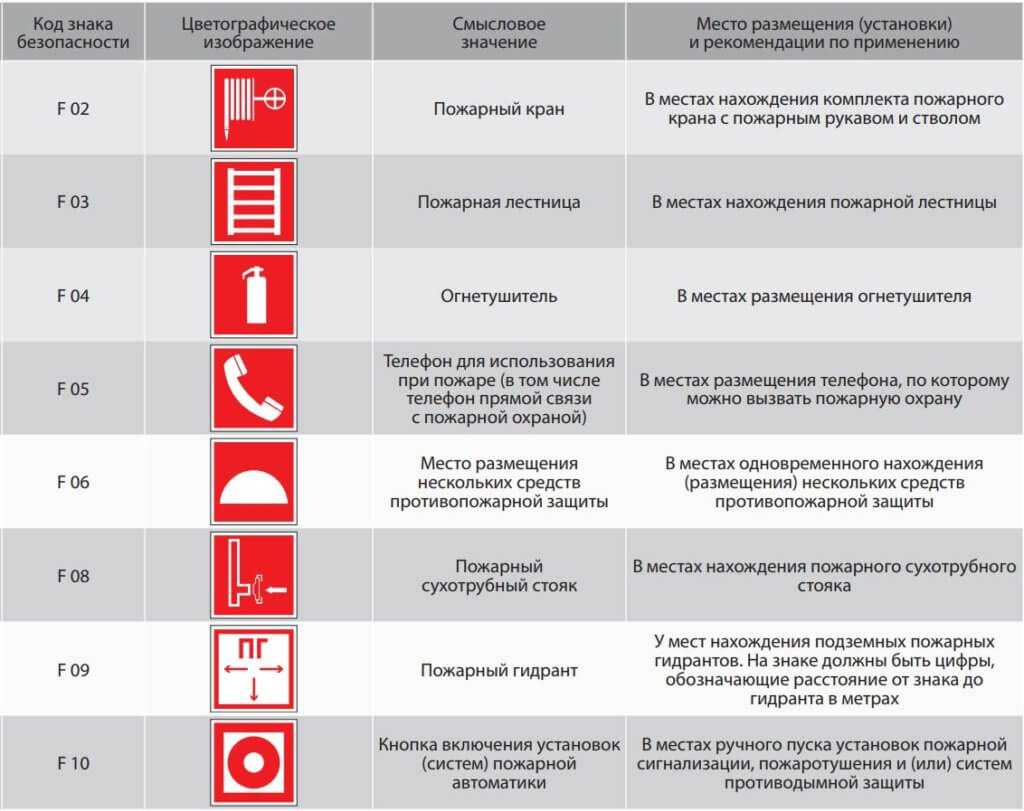

Таблица характеристик пожарных указателей (часть 1)

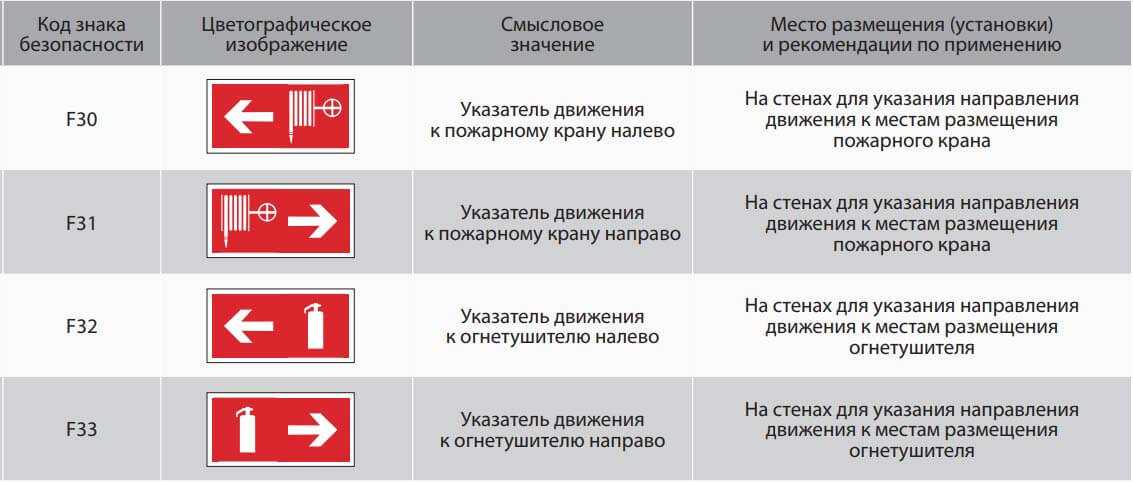

Таблица характеристик пожарных указателей (часть 2)

Таблица характеристик пожарных указателей (часть 3)

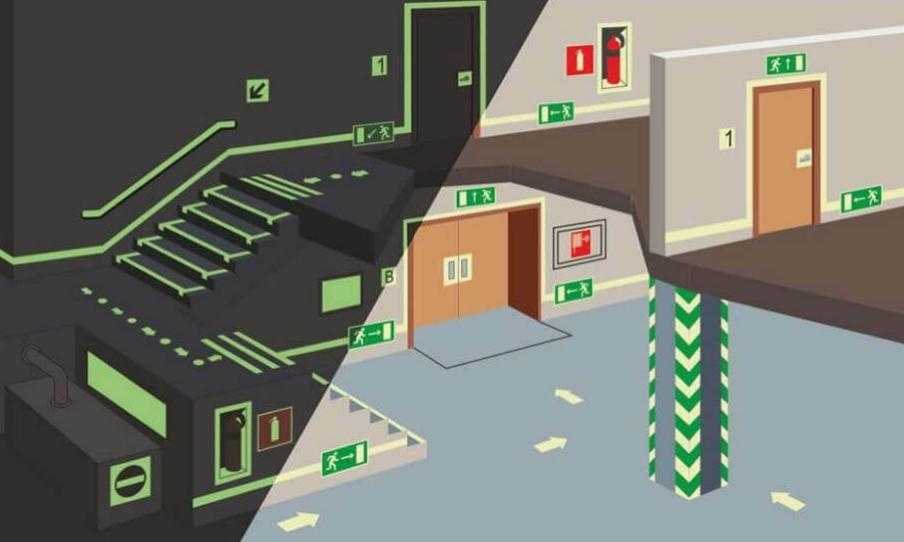

Подсветка путей эвакуации

При выборе указателя важно обратить внимание на его цвет. Он не должен быть слишком темным и не пропускать свет, а также должен иметь ярко выраженный контраст (не менее 1:15 и не более 1:5) к указательной фигуре, например зеленый/красный к белому (СП 52.13330.2016 п.7.6.10)

Информационные указательные знаки «направления движения» устанавливаются по мере движения и имеют зеленый цвет (ГОСТ 12.4.026-2015 п.5.1.6), знаки «аптечка, пожарный кран, связь» – красный цвет (ГОСТ 12.4.026-2015 п.5.1.2).

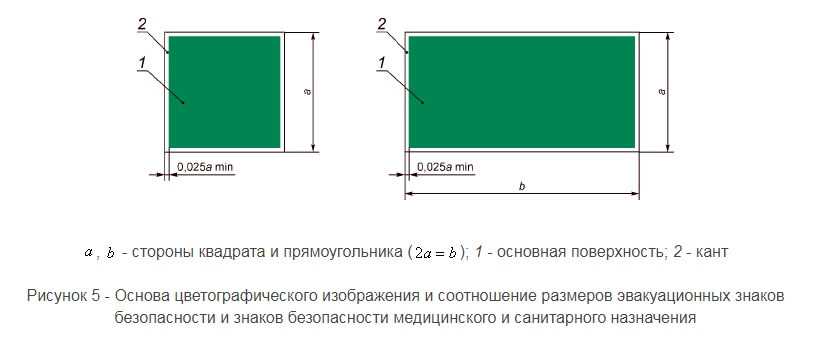

На каждый знак по его периметру наносится окантовка (рамка) белого цвета шириной не более 0,025 от высоты знака (ГОСТ 12.4.026-2015 п.6.3.3.5).

Соотношение сторон знаков (с учетом каната) 2:1 для прямоугольной формы, 1:1 – для квадрата (ГОСТ 12.4.026-2015 п.6.3.3.5).

Указатели, установленные вдоль путей эвакуации могут иметь собственную подсветку или отдельно установленный светильник, световой поток которого направлен на пиктограмму.

Яркость зеленой подсветки в помещениях составляет (СП 52.13330.2016 п.7.6.10):

  • при наличии системы дымоудаления – 2 кд/кв.м.;
  • при отсутствии системы дымоудаления – не менее 2 и не более10 кд/кв.м.

Свет должен максимально равномерно (не менее 1:5) распространяться по поверхности знака (СП 52.13330.2016 п.7.6.10).

Эвакуационные указатели

Знаки устанавливаются на высоте (СП 52.13330.2016 приложение В), минимальное значение которой равняется отношению максимального видимого расстояния L к коэффициенту k равному 200 (освещение извне) или 100 (освещение изнутри)

Hmin = L/k

Зависимость высоты расположения знака безопасности от расстояния

Требования, предъявляемые к аварийному освещению

Теперь давайте рассмотрим непосредственно какие для аварийного освещения требования предъявляют нормативные акты? Эти требования во многом зависят от типа аварийного освещения.

Требования к освещению безопасности

Освещение безопасности не обязательно должно включаться только при исчезновении основного освещения. Оно может работать и в обычном режиме. При этом оно должно иметь собственные коммутационные аппараты для управления.

Требования к освещению безопасности

  • Согласно п.7.63 СНиП 23 – 05 – 95 освещение безопасности должно обеспечивать не менее 5% от нормируемого общего показателя освещенности для данного помещения. То есть при требовании по освещенности помещения в 100лк, освещение безопасности должно обеспечивать 5лк.
  • Но есть и минимальные ограничения. В любом случае освещение безопасности не должно быть меньше чем 2лк внутри зданий. Вне помещений этот показатель составляет 1 лк.
  • Но и это еще не все, существуют ограничения и по максимальной освещенности при работе только освещения безопасности. Оно составляет 30лк. Превышать эту норму разрешается только при соответствующем обосновании.
  • В светильниках освещения безопасности можно использовать лампы накаливания и люминесцентные лампы. Газоразрядные лампы разрешается использовать только при условии их мгновенного разгорания. В том числе и при повторном включении.
  • Монтаж линий аварийного освещения так же имеет свои нюансы. Прежде всего следует помнить, что размещение в одном лотке, коробе или штробе линий аварийного и основного освещения не рекомендуется. При их совместной прокладке следует предпринимать меры, исключающие повреждение одной линии от другой.
  • Важным моментом является и то, что к линиям аварийного освещения категорически запрещено подключать розетки или любые другие силовые приборы. От них должно питаться только освещение. Причем коэффициент использования данного освещения при расчётах следует принимать равным единице.

Требования к эвакуационному освещению

Что касается эвакуационного освещения, то оно так же может работать совместно с общим. При этом создаваемая им освещенность должна учитываться в общем освещении.

Требования пожарной безопасности к эвакуационному освещению

Итак:

  • В аварийных же ситуациях эвакуационное освещение должно обеспечить освещенность достаточную для безопасной эвакуации людей. Согласно п.7.63 СНиП 23 – 05 – 95 для помещений эта норма составляет 0,5лк. Вне зданий аварийное освещение и нормы проектирования должны предусматривать освещенность не менее 0,2лк.
  • Для эвакуационного освещения важным аспектом является и разность между наиболее и наименее освещёнными участками. Ведь значительный перепад может дезориентировать человека. Поэтому введена норма, которая не допускает перепад между точками освещения более чем в 1/40.
  • Определенные нормы предъявляются и к расположению светильников. Так согласно п.6.1.23 ПУЭ световой указатель «Выход» должен быть расположен над каждым выходом из здания. Высота установки данного указателя должна быть не ниже 2 метров.
  • Светильники аварийного освещения должны быть расположены в коридорах через каждые 25 метров. Независимо от расстояния между светильниками они должны иметься на каждом повороте.
  • Отдельные требования предъявляются к светильникам в лечебно-профилактических заведениях. Для них следует предусматривать светильники дежурного освещения, которые подключаются к сети эвакуационного освещения. Эти светильники должны быть установлены в специальных нишах на высоте 0,3 метра над полом.
  • Для детских и дошкольных заведений светильники эвакуационного освещения должны устанавливаться на высоте 2,2 метра. Если они располагаются на меньшей высоте, то они должны питаться от сети напряжением не выше 42В.

Общие рекомендации

Учитывая широкую область применения дежурных светильников, необходимо их правильно выбирать и устанавливать на свои места.

Существуют рекомендации, касающиеся всех приборов:

  • Уровень освещенности должен устанавливаться исходя из нормы для каждого помещения.
  • Конструкция и параметры осветительного прибора должны полностью соответствовать данному типу помещения. Например, светильник, подходящий для офиса, не годится для его установки в лечебном учреждении.
  • Рекомендуется использовать влагозащищенные светильники, в металлических корпусах, предупреждающих любые механические повреждения.

Для монтажа дежурной подсветки могут использоваться ниши, расположенные в стенах. Светильники устанавливаются и на поверхности стен с помощью специальных креплений. Правильная установка гарантирует их долговременную и надежную эксплуатацию.

Дежурное освещение

Аварийное освещение

Светильники аварийного освещения

Схема аварийного освещения

Какие виды освещения бывают

Освещение на кухне: дизайнерские решения

Разновидности искусственного освещения

Основная функция искусственного освещения состоит в создании наиболее благоприятных условий видимости на каком-либо объекте. Это способствует снижению утомляемости глаз и общей нагрузки на зрения. В целом, человек чувствует себя гораздо лучше. Чтобы добиться подобных результатов, необходимо оборудовать такое освещение в соответствии с действующими нормами и правилами.

Система освещения должна быть правильно спроектирована, а источники света правильно распределены в соответствии со своим типом и местом расположения. В этом случае любое искусственное освещение, в том числе и дежурное, будет работать максимально эффективно.

Существует несколько типов искусственного света, применяемого на объектах производственного и хозяйственного назначения:

  • Рабочее. Обеспечивает нормативные параметры освещения в местах выполнения работ внутри объектов и за пределами зданий. При разнообразных рабочих режимах и разной интенсивности естественного света создается система разделительного управления такими участками. С этой целью используются не только основные рабочие светильники, но и осветительные устройства, применяемые в аварийной и эвакуационной подсветке.
  • Освещение безопасности. Дает возможность и дальше выполнять работы в случаях аварийных отключений рабочего света. Аварийные ситуации связаны с вероятностью возникновения пожаров и взрывов, сбоями в технологических процессах, нарушениями работы электростанций, установок тепло- и водоснабжения, и других подобных объектов.
  • Эвакуационное. Предназначено для обозначения светом путей отвода людей с рабочих мест, когда случается аварийное отключение основного света. Эти осветительные приборы могут гореть вместе с рабочим освещением или не гореть, но автоматически включаться, когда прекращается подача питания к основным светильникам.
  • Охранное. Применяется когда отсутствуют специальные технические охранные средства и устанавливается по периметру территорий, находящихся под контролем.
  • Дежурное. Используется в нерабочее время, и не ограничено какими-то нормативными рамками. При необходимости, в качестве дежурного может использоваться аварийное и эвакуационное освещение. Несмотря на отсутствие ограничений, к дежурному освещению все равно предъявляются определенные требования, устанавливаемые правилами устройства электроустановок.

Как подключить БАП к аварийному светильнику

Что же делать в итоге простому владельцу магазина или
здания, который не может позволить себе закупить специализированные
светильники, но все требования проверяющих органов выполнить обязан?

На выход приходят другие БАП. С их помощью ваши
светодиодные светильники потолочного исполнения буквально за 15-20 минут легко
переделываются и превращаются в аварийные.

Вот пример монтажа такого изделия от компании Белый Свет.
Любой грамотный электрик может выполнить данную работу.

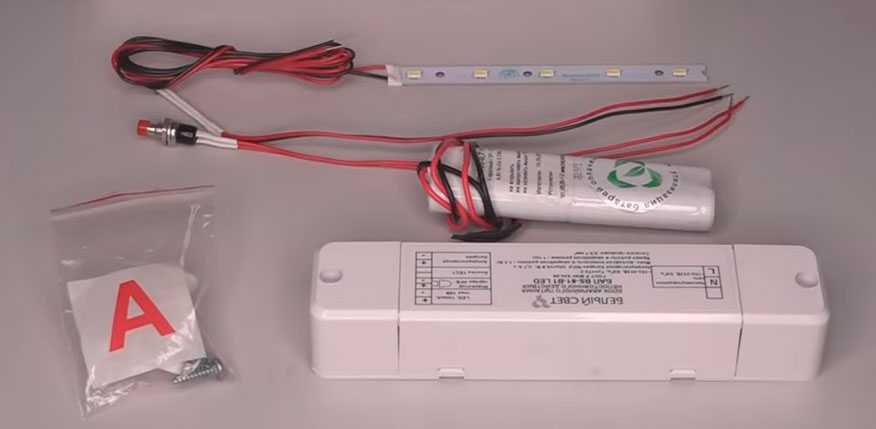

Блок называется BS-81-B1-LED. В комплекте с ним идет:

источник аварийного питания

аккумуляторная батарея

наклейка с красной буквой А

индикаторы

кнопка ТЕСТ

светодиодный модуль малой мощности

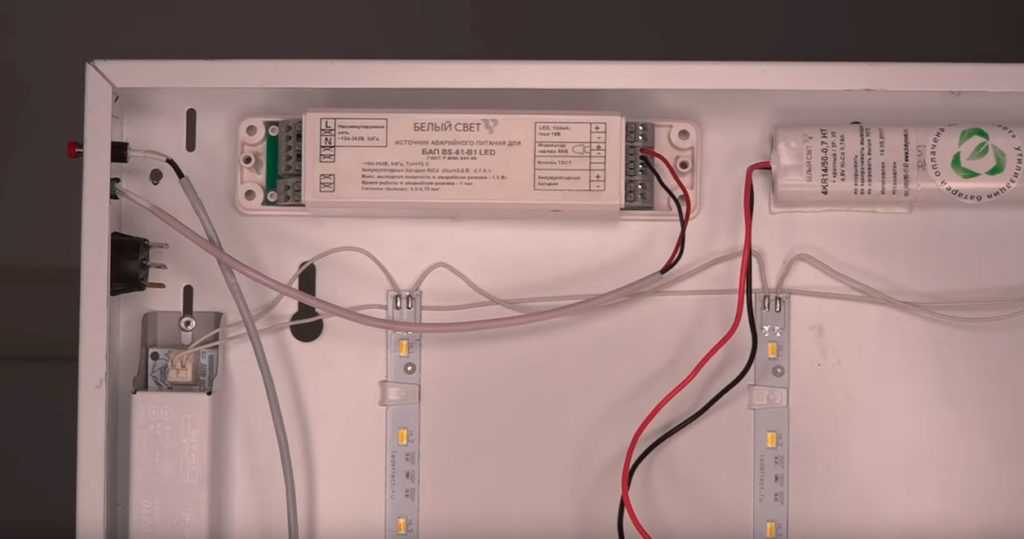

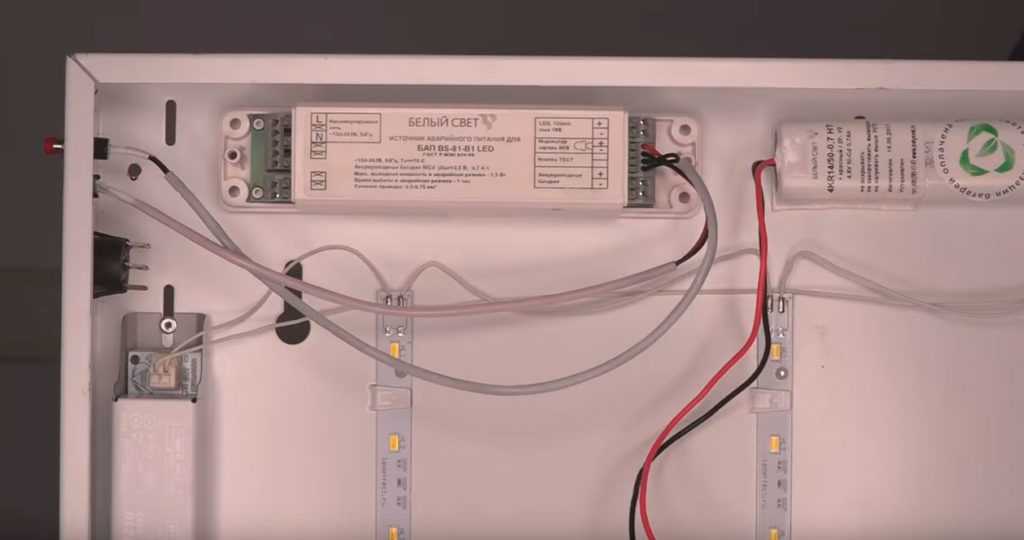

Для монтажа разбираете свой потолочный светильник и
устанавливаете в нем клеммную колодку для подключения четырехжильного кабеля.

Блок аварийного питания и его АКБ приклеиваете на
двухсторонний скотч в любом свободном месте.

Посередине закрепляете готовый светодиодный модуль.

В корпусе просверливаете два отверстия и выводите через
них кнопку ТЕСТ и индикатор заряда батареи.

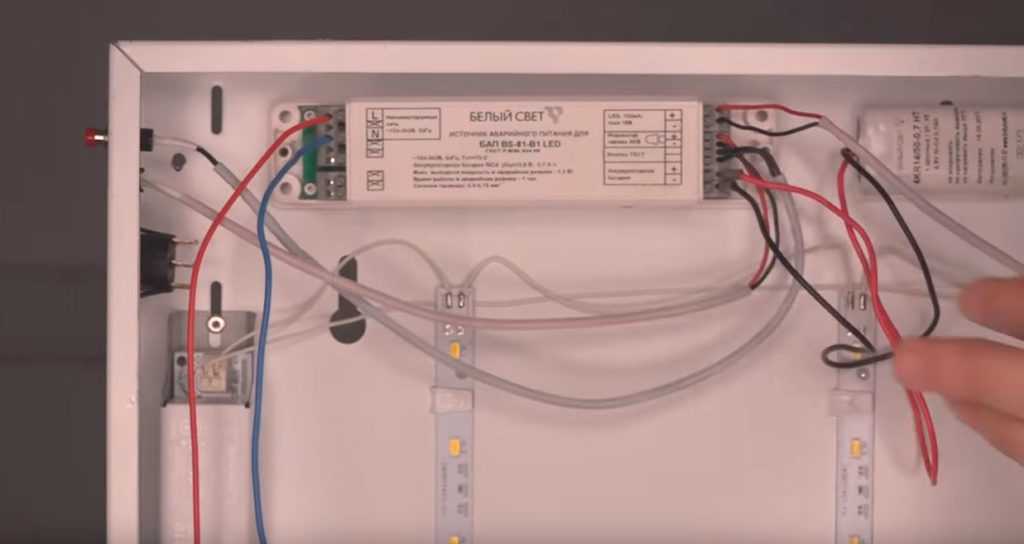

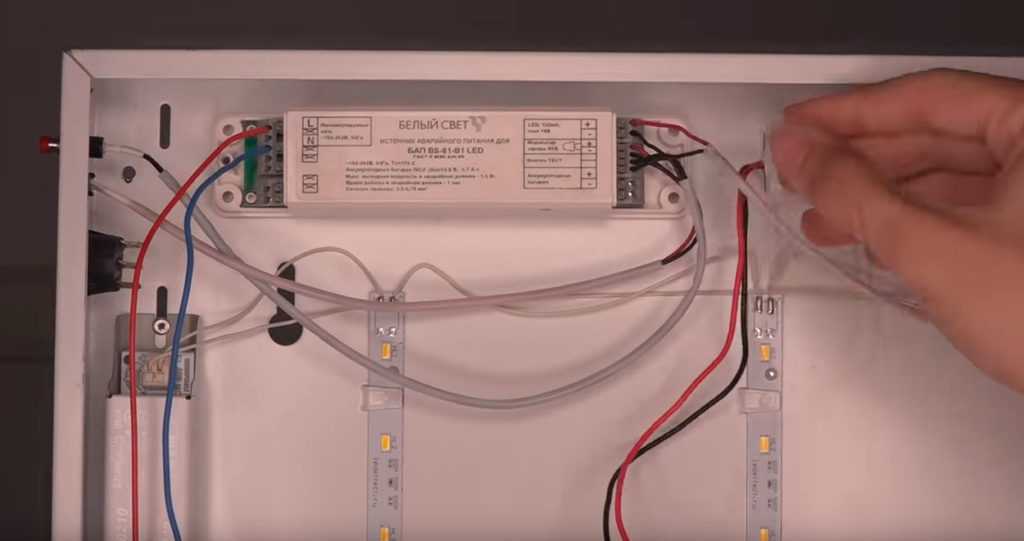

Открываете контактные колодки блока.

Два провода от индикатора заряда АКБ подключаете на соответствующие клеммы (ориентируйтесь по надписям и схеме на корпусе).

Рядом подключаете кнопку тест.

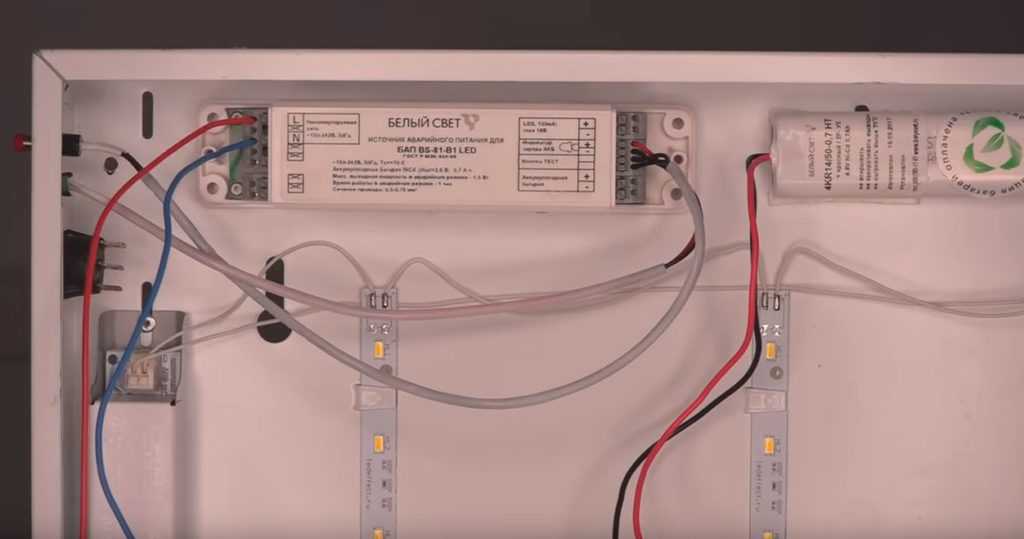

Далее от клеммной колодки светильника заводите питание 220В (L-фаза, N-ноль).

Светодиодный модуль подсоединяете к источнику БАП
(соблюдайте полярность!).

На оставшиеся две нижние клеммы сажаете аккумулятор.

Так как это общий светильник, то запускается он через
обычный выключатель света. Для нормального освещения фаза с распредкоробки
поступает через этот самый выключатель. Ничего менять не нужно.

А вот для организации аварийной подсветки эту же фазу,
уже минуя выключатель придется запустить на смонтированный БАП. Общая схема

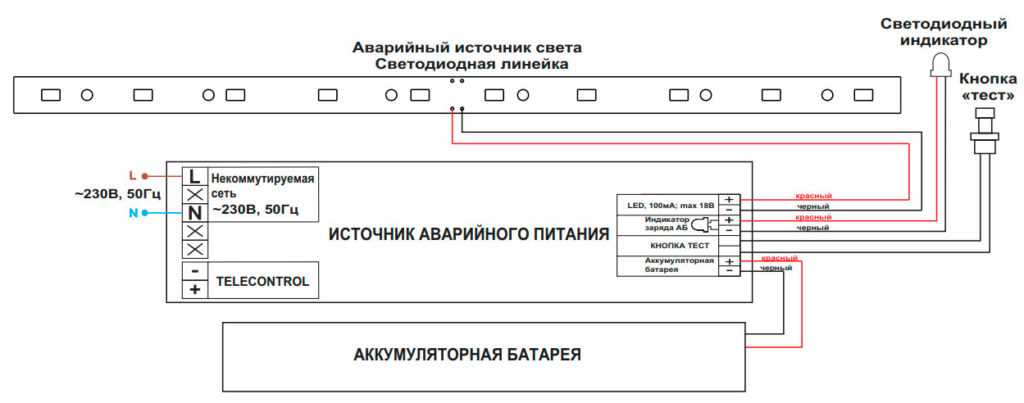

подключения будет выглядеть следующим образом:

Все провода внутри светильника можно соединить как через
клеммную колодку, так и через быстрозажимные Ваги. Таким образом при переделке
обычного светодиодного светильника в аварийный для эвакуационного освещения,
вам потребуется протянуть всего один дополнительный проводок.

После монтажа проверяйте работоспособность схемы.
Отключаете общий автомат питания в щитовой и смотрите, чтобы модуль малой
мощности, который вы закрепили посередине, загорелся.

При отключении света выключателем ничего произойти не
должно.

На всех светильниках со встроенными БАП питающая сеть идет через выключатель, а контрольная сеть 220В идет помимо него!

И независимо от того, включен или выключен выключатель,
через второе питание:

во-первых, идет зарядка встроенной батареи

во-вторых, контролируется наличие напряжения в помещении вообще

Ошибка
Если вы подключите все по одной проводке через выключатель, то при каждой его коммутации, светильник будет переходить в аварийный режим. Даже когда этого не нужно.

То же самое касается и выносных блоков БАП.

Вы должны четко разделять и не путать понятия
эвакуационное, рабочее и дежурное освещение. Последнее включается в случае
исчезновения основного в ручном режиме и работает все время, пока отключено
рабочее.

Например, в ночное время.

А вот аварийное освещение запускается автоматически при
исчезновении U на питающем вводе в здание или
помещение. Там, где нет автоматической системы переключения, дежурные электрики
реально запариваются.

Вечером отключи рабочее и эвакуационное, включи дежурное. Утром выключи дежурное и включи рабочее и эвакуационное. При этом в обязательном порядке следует убедиться, что все светильники эвакуационного работают.

Организация аварийного освещения

Любые нарушения в организации аварийного освещения могут привести к штрафам или даже запрету работы до устранения замечаний. Чтобы не возникало таких проблем, нужно помнить рекомендации:

Проще всего обратиться за консультацией в контролирующий орган. Для этого надо иметь на руках проект строения, а также знать основные аспекты работы – количество сотрудников, их распределение по помещениям и т.д.
Проект аварийного освещения делается вместе с остальными работами на этом этапе

Важно указать точное расположение светильников, их характеристики и используемый источник света.
Питание для аварийного освещения прокладывается отдельно. На случай автономной работы можно использовать модели с аккумуляторной батареей или генератор, установленный в специально оборудованном месте.
При выборе характеристик светильников соблюдать нормы освещенности

В длинных коридорах располагать оборудование на расстоянии не более 25 метров друг от друга.
Особо выделяют опасные участки – перепад уровня пола, узкие проходы, лестничные марши и площадки и т.д.
Аккумуляторные батареи нужно периодически проверять и при необходимости заряжать, со временем они неизбежно садятся.


Проект должен предусматривать все, что касается аварийного освещения в здании.

Сделать аварийное освещение несложно, если знать все требования, проектировать и прокладывать систему в соответствии с ними. Можно использовать этот вариант как дополнение к основному свету, это не запрещается.

Проектирование аварийного освещения

Проектирование аварийного освещения

Нужно ли оснащать ваше здание аварийным освещением; и если да – почему? На каких нормативах базируется проектирование аварийного освещения, и насколько сложно (и дорого) смонтировать дополнительные линии в существующем помещении? С этими и многими другими подобными вопросами компании «Энерджи Системз» приходится сталкиваться регулярно, поскольку разработка электропроектов – одно из основных направлений нашей деятельности. Данная статья – это разъяснение касательно норм аварийного освещения, условий его проектирования и монтажа. Мы не будем злоупотреблять терминологией и расскажем о том, чем руководствуемся при разработке электропроектов аварийного освещения.

Обоснование требований, освещения нормы проектирования

Существуют десятки нормативных документов, обосновывающих требования о применении аварийного освещения. Перечислять все эти регламенты, ведомственные приказы, правила и прочее попросту нет смысла – каждая контролирующая инстанция опирается на свои (ведомственные) нормативы.

Например, МЧС обосновывает обязательность проектирования и монтажа аварийного освещения техническим регламентом «О пожарной безопасности»; представители энергонадзора ссылаются на ПУЭ, а когда речь идет о детских учреждениях, эмиссары-инспектора апеллируют к санитарным требованиям.

Проект электроснабжения детского сада

Чтобы определить целесообразность (и обоснованность) применения аварийного освещения, обратимся СП 52.13330.2011.

Итак, аварийное освещение следует предусматривать там, где перебои со штатным освещением могут привести к промышленному или техногенному инциденту, к длительному нарушению технологического цикла или же к нарушению режима работы значимых объектов (например, коммунальных сооружений тепло- и водоснабжения) и детских учреждений (при этом количество детей значения не имеет).

Разумеется, формулировки несколько размыты, но этого достаточно для создания общей картины. С деталями можно ознакомиться в Федеральном законе №123 «О пожарной безопасности».

В любом случае, если ваш объект вызывает повышенный интерес со стороны МЧС или Ростехнадзора, со стопроцентной уверенностью можно утверждать, что без проектирования и внедрения аварийного освещения вам не обойтись.

Существует два вида аварийного освещения – эвакуационное и резервное. Название первого говорит само за себя; второе призвано обеспечить нормальный технологический цикл или его завершение на период перебоев в электропитании, упредить травмирование персонала, порчу имущества и многие другие негативные последствия.

Основные технические моменты проектирования аварийного освещения

Аварийное освещение упоминается (и конкретизируется) сразу в нескольких главах Правил устройств электроустановок (ПУЭ, раздел 6). Вкратце охарактеризуем основные параметры, учитываемые при проектировании аварийных линий освещения:

  • 1) аварийные линии подключаются к сетям, независимых от постоянной схемы электроснабжения;
  • 2) интервал срабатывания резервного освещения не должен превышать 15 сек. после отключения рабочего освещения, и не более 60 сек. – если резервное освещение обеспечивает освещенность, аналогичную штатной;
  • 3) эвакуационное освещение срабатывает через полсекунды после аварии на основной линии. Максимум через 10 сек. параметры по освещенности должны быть тождественны нормируемым показателям;
  • 4) продолжительность работы эвакуационного освещения – минимум 1 час;
  • 5) в сетях аварийного освещения рекомендовано применять светодиодные и люминесцентные светильники. Газоразрядные лампы и лампы накаливания допускаются с рядом оговорок;
  • 6) существует две схемы аварийного освещения. Первый вариант предусматривает постоянное электропитание аварийных светильников, второй – автоматическое включение в случае перебоев с напряжением.

Перечислять технические аспекты к аварийным сетям освещения можно очень долго – требований действительно много и они довольно специфичны

Стоит отдельно упомянуть, что параметры аварийного освещения всегда вызывают пристальное внимание надзорных инстанций: это касается как фактических характеристик, так и проектных решений. Если вы стремитесь получить электропроект освещения, полностью соответствующий нормативным требованиям, «Энерджи Системс», чья специфика – разработка электропроекта, сумеет вам помочь. Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

24.06.2014

Цвет, размеры, количество и виды указателей

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет — до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.

Основные выводы

Освещение безопасности путей эвакуации – обязательное требование для офисных и общественных зданий, торговых и развлекательных центров, школьных и медицинских учреждений и промышленных цехов. Установка аварийного оборудования и требования к нему регулируются законодательной базой, нормами и государственными стандартами.

  1. Различают эвакуационный и резервный тип освещения. Для каждого предусмотрены свои места установки.
  2. Технические требования к аварийным светильникам изложены в ПУЭ-7.
  3. Все устройства проходят предварительную проверку на горючесть и помехоустойчивость.
  4. Тестирование приборов должно проводиться раз в 2 недели.
  5. Аварийное освещение тесно связано с понятием пожаробезопасности. Для наиболее эффективной работы предусмотрено подключение системы освещения к пожарной сигнализации.
  6. Централизованная система надежнее, удобнее и дешевле автономной.

Правильно организованное аварийное освещение – гарантия сохранения здоровья и спасения жизней в случае пожара или возникновения любой другой смертельной опасности.

Следующая
ОсвещениеКак своими руками сделать освещение в бане или сауне

С этим читают

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
