Замена задних фонарей ваз 2114

На что нужно обратить внимание

Стоп-сигнал в бампере должен выполнять свою функцию так же корректно, как и обычный стоп-сигнал ВАЗ-2114

Такого рода тюнинг может привлекать внимание своей необычной анимацией. Водители и другие участники дорожного движения могут обратить большее внимание именно на эту анимацию, нежели на действие самого водителя в плане реального торможения на трассе

Поэтому не все сразу успевают оценить ситуацию и могут перепутать поворот с торможением. В таком случае может произойти дорожно-транспортное происшествие.

При нажатии на педаль торможения все лампочки стоп-сигнал одновременно должны светиться, для того чтобы как можно сильнее привлечь внимание водителя, находящегося сзади, а уже потом можно включать необходимую анимацию для визуального отображения. В основном у водителей стоп-сигнал выполняет совсем другую функцию

Если водитель совершает поворот, ему необходимо в первую очередь притормозить, перед тем как повернуть в нужную ему сторону, после чего загорается стоп-сигнал. Для безопасности рекомендуется хотя бы на 2 секунды включать сразу 2 анимации, чтобы другим водителям было понятно, что машина сначала притормозит, а уже потом повернет. Многие поступают иначе: сначала включают поворотник, потом торможение, поэтому не всегда видно, что водитель будет тормозить или поворачивать, потому что мигающий поворотник плохо заметен на светодиодах, хотя он и горит.

Бегущие огни поворота могут выглядеть эффектнее, если под конец своего действия анимация будет ускоряться. Это придает большую элегантность спойлеру, но и при этом добавляет внимательности другим участникам движения. С такими поворотниками видно, что водитель уже сейчас повернет в нужном направлении и торможение он уже закончил.

Как правило, все эти тонкости украшают автомобиль на дороге, но многие водители считают, что эти «штучки» являются угрозой для движения и могут привести к дорожно-транспортному происшествию.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей.

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон — снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно — зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку — целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет — прибор неисправен.

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

Основные выводы и рекомендации профессионалов

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Внимание: когда все в норме, а фонари не горят, может быть причина в контакте лампы, поэтому даже при вкручивании новой обязательно нужно проверить ее работоспособность. Как говориться в народе, чем черт не шутит, ведь поломка может быть самая легкая, а вот повлечь за собой множество неприятностей

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения.

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Схема проводки задних фонарей ВАЗ 2109 всех модификаций

Автомобиль ВАЗ 2109 выпускался на Волжском Автомобильном Заводе с 1987 по 2004 год (в Украине собирался из готовых машинокомплектов ВАЗ 21093 с 2004 до конца 2011 года на заводе «ЗАЗ»).

За время выпуска получил пять основных модификаций, касающихся электрооборудования. На самом деле разновидностей больше, но нас интересуют изменения в электрических схемах.

1. Классический хэтчбек ВАЗ 2109, выпускавшийся с 1997 г. (низкая панель). Кузов хэтчбек с монтажным блоком 17.3722.
2. Обновленный хэтчбек и седан ВАЗ 2109, 21093, 21099 (высокая панель, выпуск 1988 – 1999 гг.). Монтажный блок тот же, но с предохранителями ножевого типа – 17.3722.
3. Те же обновленные хэтчбек и седан ВАЗ 21093, 21099, но в комплектации «люкс» (выпуск 1988 – 1998 гг.). Монтажный блок – 17.3722 с предохранителями ножевого типа.
4. Хэтчбек и седан ВАЗ 21093 и 21099 выпуска с 1998 г. Появился новый монтажный блок 2114-3722010-60.
5. Седан 21099 (выпуск с того же 1998 г.) получил панель приборов 2114 и монтажный блок 2114-3722010-10 или 2114-3722010-18.

За все это время схема электрооборудования, конечно, существенно дорабатывалась, но изменения практически не коснулись схемы подключения задних фонарей. Даже цвет проводов в жгутах их питания остался неизменным. Но поскольку монтажные блоки в этих модификациях разные (а задние фонари ВАЗ 2109 питаются через монтажный блок), имеет смысл привести монтажные электрические схемы всех модификаций. Вот они:

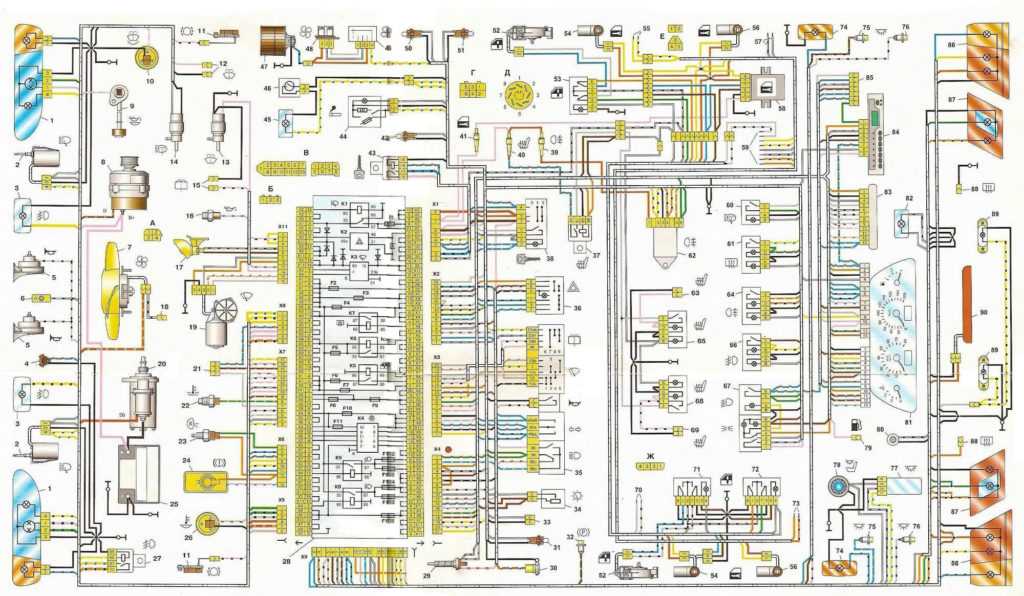

Монтажная схема электрооборудования ВАЗ 2109 с 1997 г выпуска Монтажная схема электрооборудования ВАЗ 2109, 21093, 21099 (1988 — 1999 гг. выпуска) Монтажная схема электрооборудования ВАЗ 21093, 21099 «люкс» (1988 — 1999 гг. выпуска) Монтажная схема электрооборудования ВАЗ 21093, 21099 с монтажным блоком 2114-3722010-60 (с 1998 г. выпуска) Монтажная схема электрооборудования ВАЗ 21099 с монтажным блоком 2114-3722010-10 или 2114-3722010-18 (с 1998 г. выпуска)

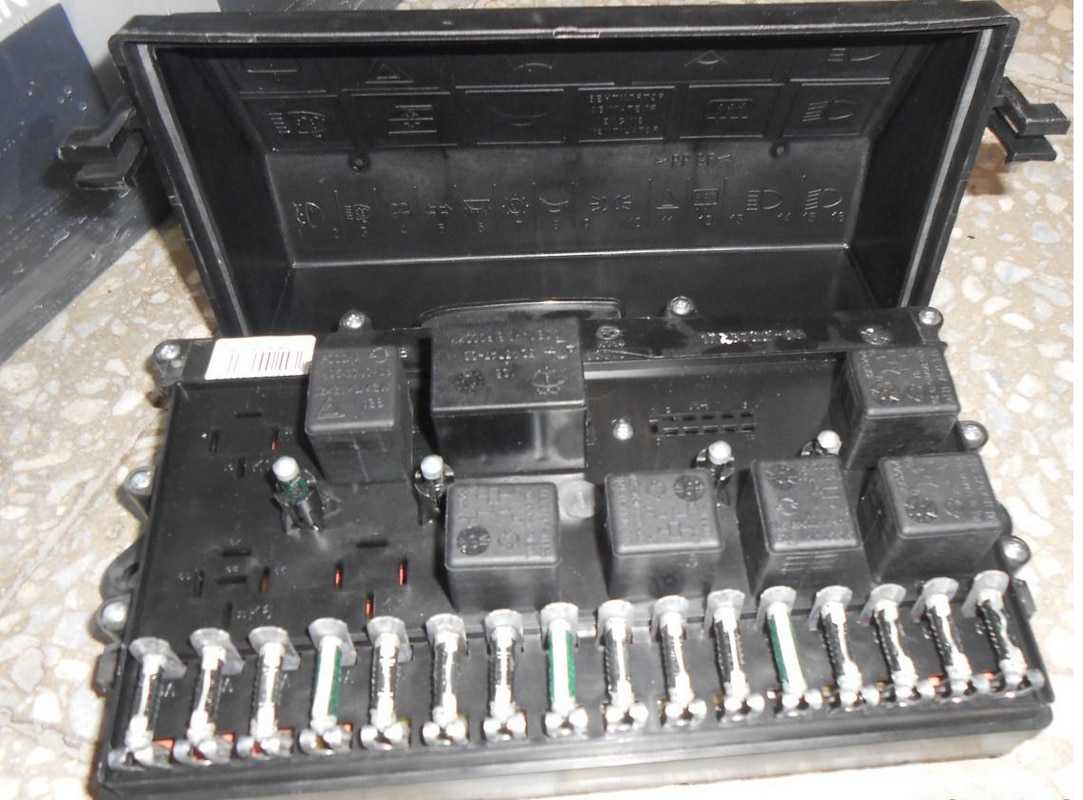

Ну и заодно познакомимся с внешним видом монтажных блоков разных модификаций.

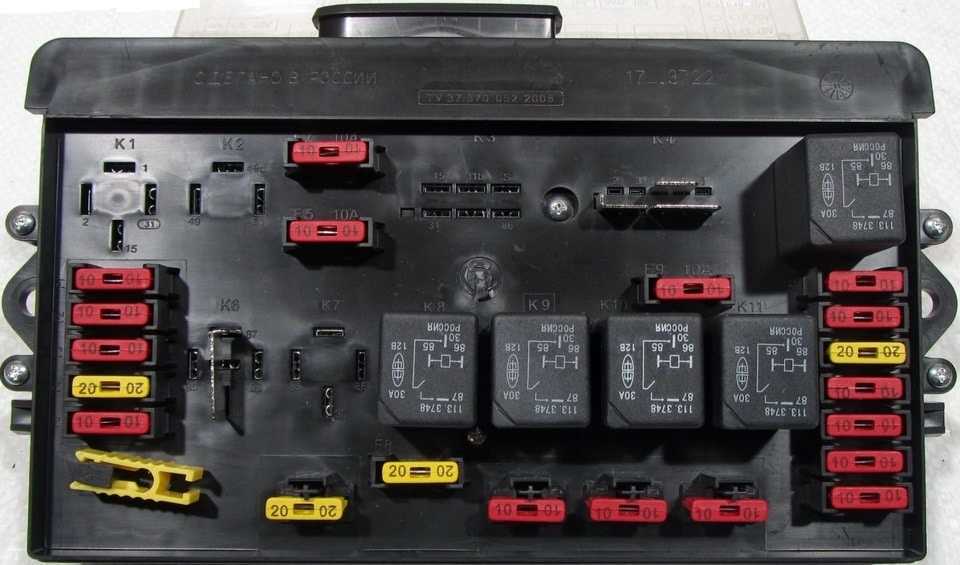

Монтажный блок 17.3722 Монтажный блок 2114-3722010-18 Монтажный блок 2114-3722010-10 Монтажный блок 17.3722 с ножевыми предохранителями

Распиновка разъемов и конструкция фонарей

Теперь о задних фонарях. Конструктивно это единый блок, в котором есть пять лампочек. Расположение и назначение ламп в нем следующее:

На фото цифрами обозначены:

1. Указатель поворота.
2. Габаритный огонь.
3. Противотуманный свет.
4. Указатель заднего хода.
5. Указатель торможения (стоп-сигнал).
6. Световозвращатели («катафоты»).

Все лампы размещаются на задней стенке прибора, а питаются при помощи гибкой платы с металлизированными дорожками.

Назначение и нумерация ламп та же, что на фото выше. Как показано на нижнем фото, питающий лампы разъем вытравлен прямо на печатной плате заднего фонаря. Рассмотрим его распиновку.

Распиновка питающего разъема заднего фонаря ВАЗ 2109

Здесь цифрами обозначены:

1. Габаритный свет (желто-черный).
2. Противотуманный свет (оранжево-черный).
3. Указатель поворота (сине-черный или синий).
4. Противотуманный свет (зеленый).
5. Минус питания всех ламп (черный).
6. Стоп-сигнал (красный).

Схема управления двигателем ВАЗ 2111 (Январь 5.1, Bosch M1.5.4N)

1. Фрагмент монтажного блока;
2. Электровентилятор системы охлаждения двигателя;
3. Индикатор состояния автомобильной противоугонной системы;
4. Блок управления автомобильной противоугонной системой;
5. Датчик температуры охлаждающей жидкости;
6. Датчик расхода воздуха;
7. Дроссельный патрубок;
8. Колодка, присоединяемая к датчику положения дроссельной заслонки;
9. Колодка, присоединяемая к регулятору холостого хода;
10. Контроллер;
11. Колодка, присоединяемая к жгуту проводов кондиционера;
12. Датчик кислорода;
13. Датчик детонации;
14. Датчик положения коленчатого вала;
15. Датчик скорости;
16. Адсорбер;
17. Аккумуляторная батарея;
18. Главное реле;
19. Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
20. Колодка диагностики;
21. Плавкий предохранитель защиты цепей главного реле;
22. Плавкий предохранитель защиты контроллера;
23. Плавкий предохранитель защиты электробензонасоса и его реле;
24. Реле включения электробензонасоса;
25. Реле включения электровентилятора;
26. Колодка, присоединяемая к жгуту проводов панели приборов;
27. Колодка, присоединяемая к жгуту проводов панели приборов;
28. Модуль зажигания;
29. Электробензонасос с датчиком уровня топлива;
30. Свечи зажигания;
31. Форсунки;

F — Провод переднего жгута, идущий к клемме «В+» генератора; G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

А — Контроллера; Б — Блока управления автомобильной противоугонной системой; В — Индикатора состояния автомобильной противоугонной системы; Г — Колодки 26; Д — Дроссельного патрубка; Е — Датчика расхода воздуха; Ж — Электробензонасоса и датчика кислорода; 3 — Датчика скорости; И — Модуля зажигания.

Назначение штекеров в колодке 26:

1. К низковольтному входу тахометра в комбинации приборов;
2. —
3. К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
4. К выключателю плафона, расположенному на стойке двери водителя;
5. К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
6. К маршрутному компьютеру (сигнал расхода топлива);
7. К комбинации приборов (сигнал скорости автомобиля);
8. К выводу «15» выключателя зажигания (штекер 4 колодки выключателя)

На что и как можно поменять штатные фонари

Самый простой способ – изменить внешний вид своего автомобиля – заменить световые приборы на более оригинальные. Ассортимент фонарей на ВАЗ 2114, конечно, не особо широк, но выбрать есть из чего. А простой способ – потому, что весь тюнинг сводится к «снял штатные, поставил купленные». Побродим по магазинам, посмотрим, что можно найти для нашей ВАЗ 2114.

Фонари “Освар” – самый популярный вариант среди автолюбителей. Стоят относительно недорого, и найти их не проблема. Единственно, производитель использует в нём обычные лампочки, но при желании их можно заменить на светодиодные самостоятельно. Хотя для большинства автовладельцев это не актуально.

Задний фонарь “Освар” на ВАЗ 2114

Skyline style. Тоже «ламповый» вариант, но смотрится абсолютно по-другому.

Задний фонарь Skyline style для ВАЗ 2114

ProSport RS-02020. Это уже светодиодный вариант. Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет.

Задний фонарь ProSport RS-02020

ProSport RS-02020-Т. Все тот же “ПроСпорт” с перепутанными сигналами, но с тонированными стеклами. Настоящий подарок дорожной полиции!

Задний фонарь ProSport RS-02020 с тонированным стеклом

ProSport RS-07490. Вариант с лампочками. Тот же производитель, такое же недоразумение – сигнал поворота находится между габаритом и стоп-сигналом. Нарочно не придумаешь.

Задний фонарь ProSport RS-07490

«Зигзаг» 0013L. Вот такое светодиодное чудо предлагают производители из Тольятти – родины автомобиля ВАЗ. Здесь хотя бы сигналы более-менее на своих местах.

Задний фонарь «Зигзаг» 0013L

На этом поход по магазинам закончим, хотя чудес там еще много. Просто посмотрим небольшое видео о фонаре с красными “поворотниками” и перейдем к следующему пункту.

Как снять задние фонари

Пора выяснить, как снять штатные фонари, чтобы поставить новые. Для работы понадобится торцевой ключ на 8 с удлинителем и крестообразная отвертка. Открываем дверь багажника, крестовой отверткой демонтируем часть обивки так, чтобы, отогнув ее, можно было получить доступ ко всей задней части фонаря.

Обивка крепится к кузову при помощи саморезов

Находим по периметру светового прибора 4 гайки и отворачиваем их ключом

Фонарь крепится четырьмя гайками

Аккуратно снимаем разъем, потянув его к центральной осевой автомобиля. Не раскачиваем, а просто тянем, стараясь не перекашивать!

Снятие колодки питания

Тянем фонарь снаружи автомобиля на себя и снимаем.

Теперь фонарь можно снять

Устанавливаем новый световой прибор в обратной последовательности.

Какие существуют варианты украшения задних фонарей

Довольно часто автовладельцы выбирают для украшения передней оптики так называемые ангельские глазки, а для тюнинга задних фонарей ВАЗ-2114, да и других моделей – именно светодиодные элементы. Самостоятельный тюнинг для задних оптических приборов сделать довольно просто, однако стоит учесть, что данный процесс потребует установки диодов, поэтому украшать фонари нужно с учетом рекомендаций, поэтапно и не спеша.

Стоит отметить, что светодиодная подсветка не только используется для декора авто, но и для практической пользы. Среди основных преимуществ выделяются такие:

• так как светодиоды освещают дорогу намного лучше, чем обычные лампы накаливания, безопасность при движении в несколько раз повышается;
• водитель комфортнее сможет осуществлять поездку, как в ночное время суток, так и в неблагоприятную погоду;
• данный вид тюнинга разрешается законодательством, поэтому на водителя не будет возложен штраф за такое украшение.

Автовладельцы могут украсить оптику авто следующими способами:

• светодиодными накладками;
• диодными кольцами, которые устанавливаются на фонари;
• дополнительными светодиодами или более мощными лампочками, которые предварительно тонируются.

Рассмотрим каждый вариант тюнинга подробнее:

1. Светодиодные накладки. Самым недорогим и, конечно, популярным вариантом тюнинга для задних фонарей ВАЗ-2114 является использование светодиодных накладок. Автовладельцы могут купить готовые накладки в различном исполнении или изготовить их самостоятельно. Чаще всего именно самостоятельные накладки используются для украшения оптики, так как водители способны без особых проблем сделать самый оригинальный и лучше всего подходящий для фонарей вариант украшения. А потребуется для этого всего лишь два основных компонента: стеклоткань и специальный эпоксидный клей.
2. Тюнинг с диодными кольцами сравнительно недавно стали использовать автовладельцы. Такой способ украшения оптики самостоятельно можно сделать тем, кто разбирается в электронике. Его суть заключается в том, что нужно полностью заменить задние фонари, предварительно сняв старые, а установить понадобится те оптические приборы освещения, которые модернизируются самостоятельно.
3. Модернизировать задние фонари более мощными лампами, как было ранее сказано, нужно после предварительной тонировки, чтобы яркий свет не слепил глаза встречным водителям. По мнению специалистов, данный вариант тюнинга можно использовать для автомобилей ВАЗ-2114, но только в крайнем случае, так как такой вариант подразумевает под собой некоторые недостатки:

• повышается нагрузка на генератор;
• в несколько раз увеличивается расход топлива;
• перегревается автомобильная проводка.

А так как двигатель на ВАЗ-2114 и так не обладает достаточной мощностью, на что указывают многочисленные отзывы автовладельцев, то использование мощных ламп, можно сказать, довольно сомнительный вариант тюнинга для этой модели авто.

1. Установка дополнительных отдельных светодиодов. Данный вариант тюнинга – самый креативный, ведь имеется возможность воплотить собственные дизайнерские фантазии в реальность, однако такой вариант потребует больше времени для создания дизайнерского решения и самого монтажа. Специалисты рекомендуют для ускорения процесса приобретать готовые отдельные светодиоды, а дальнейший монтаж производить самостоятельно.

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Причина неисправности	Что делать
Перегорела лампа	Замените перегоревшую лампочку на новую, проверьте состояние контактов
Сломался предохранитель	Проверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов
На плате отсутствует масса	Плата располагается под фонарем. Простой ремонт устранить проблему
Контакты окислились, покрылись налетом	Зачистить контакты не составит особого труда
Проводка оборвалась	Придется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод
На пленке фар перегорел контакт	Потребуется зачистить контакты, заменить по необходимости элементы
Возникла поломка в механизме коробки передач	В такой ситуации предстоит решать вопрос неисправности КПП
Вышла из строя лягушка (датчик)	Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

• Откройте багажник;
• Извлеките из пространства все лишнее, чтобы это не мешало работе;
• Уберите декоративную обшивку;
• Демонтируйте кожух, выполненный из пластика;
• Извлеките заднюю панель;
• Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
• Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

1. Поставьте автомобиль на яму или эстакаду;
2. Включите ручной тормоз;
3. Снимите защиту с днища, открыв доступ к коробке передач;
4. Уберите контакты от старого датчика;
5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
6. Демонтируйте старую лягушку, вставьте на ее место новую;
7. Дайте автомобилю немного постоять;
8. Проверьте уровень масла внутри коробки переключения передач;
9. При необходимости долейте масло до необходимого уровня;
10. Выполните обратную сборку.

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Проблема с лампочкой

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.

• Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
• Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
• Проверьте состояние контактов и проводки;
• Вкрутите новую лампочку, которая соответствует установленной ранее;
• При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Тип 1

Открыть в максимальном качестве

1 — блок-фары

2 — моторедукторы очистителей фар

3 — противотуманные фары

4 — датчик температуры окружающего воздуха

5 — звуковые сигналы

6 — выключатель лампы освещения моторного отсека

7 — электродвигатель вентилятора системы охлаждения двигателя

8 — генератор

9 — датчик сигнализатора недостаточного уровня масла

10 — датчик уровня омывающей жидкости

11 — датчики износа колодок передних тормозов

12 — наконечники проводов, подключаемые к общему насосу омывателя стекол*

13 — насос омывателя ветрового стекла

14 — насос омывателя фар

15 — наконечники проводов для подключения к насосу омывателя заднего стекла

16 — датчик сигнализатора недостаточного давления масла

17-лампа освещения моторного отсека

18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях

19 — моторедуктор очистителя ветрового стекла

20 — стартер

21 — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях

22 — датчик указателя температуры охлаждающей жидкости

23 — выключатель фонарей заднего хода

24 — датчик сигнализатора недостаточного уровня тормозной жидкости

25 — аккумуляторная батарея

26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости

27 — реле включения противотуманных фар

28 — монтажный блок

29 — выключатель стоп-сигнала

30 — штепсельная розетка для переносной лампы

31 — лампа подсветки шкалы гидрокорректора фар

32 — выключатель лампы сигнализатора включения стояночного тормоза

33 — колодка для подключения лампы подсветки

34 — выключатель-ламп освещения приборов

35 — подрулевой переключатель

36 — выключатель аварийной сигнализации

37 — реле элемента обогрева передних сидений

38 — выключатель зажигания

39 — предохранитель цепи фонарей заднего противотуманного света

40 — предохранитель цепи элементов обогрева передних сидений

41 — предохранитель цепи блокировки замков дверей

42 — лампа подсветки передней пепельницы

43 — реле зажигания

44 — прикуриватель

45 — лампа освещения вещевого ящика

46 — выключатель лампы освещения вещевого ящика

47 — электродвигатель вентилятора отопителя

48 — дополнительный резистор электродвигателя отопителя

49 — переключатель вентилятора отопителя

50 — лампа подсветки переключателя отопителя

51 — лампа подсветки рычагов отопителя

52 — моторедукторы электростеклоподъемников передних дверей

53 — переключатель электростеклоподъемника правой передней двери (расположен в правой двери)

54 — моторедукторы блокировки замков передних дверей

55 — провода для присоединения к правому переднему громкоговорителю

56 — моторедукторы блокировки замков задних дверей

57 — провода для присоединения к правому заднему громкоговорителю

58 — блок управления блокировкой замков дверей

59 — провода для присоединения к радиоаппаратуре

60 — выключатель очистителей фар

61 — выключатель элемента обогрева заднего стекла

62 — реле включения фонарей заднего противотуманного света

63 — колодка для подключения к элементу обогрева правого переднего сиденья

64 — выключатель фонарей заднего противотуманного света

65 — выключатель элемента обогрева правого переднего сиденья

66 — выключатель противотуманных фар

67 — выключатель ламп наружного освещения

68 — выключатель элемента обогрева левого переднего сиденья

69 — колодка для подключения к элементу обогрева левого переднего сиденья

70 — провода для присоединения к левому переднему громкоговорителю

71 — переключатель электростеклоподъемника левой передней двери (расположен в левой двери)

72 — переключатель электростеклоподъемника правой передней двери (расположен в левой двери)

73 — провода для присоединения к левому заднему громкоговорителю

74 — боковые указатели поворота

75 — выключатели плафона на стойках передних дверей

76 — выключатели плафона на стойках задних дверей

77 — плафон

78 — плафон индивидуального освещения салона

79 — колодка для подключения к жгуту проводов электробензонасоса

80 — выключатель лампы освещения багажника

81 — комбинация приборов

82 — лампа освещения багажника

83 — блок индикации бортовой системы контроля

84 — маршрутный компьютер*

85 — колодка для подключения жгута проводов а системы управления двигателем

86 — задние наружные фонари

87 — задние внутренние фонари

88 — колодки для подключения к элементу обогрева заднего стекла

89 — фонари освещения номерного знака

90 — дополнительный сигнал торможения, расположенный в спойлере

Ремонт заднего фонаря

Самая распространенная причина отказа заднего фонаря ВАЗ 2114 – выход из строя гибкой печатной платы или разъема, выполненного прямо на ней обычной металлизацией. Можно, конечно, просто купить новую печатную плату и заменить ею неисправную, но, во-первых, надолго ли?

А во-вторых, мы не ищем легких путей. Так что постараемся устранить эту неисправность своими силами, с минимальными затратами и так, чтобы на века. Начнем с разъема подключения фонаря к бортовой сети. Выглядит он примерно так:

Причин выхода из строя этого разъема много. К примеру, мы слишком часто снимали с фонаря колодку питания и просто частично стерли дорожки, которые имеют очень малую толщину напыления меди на пластике. Еще одна причина – от постоянной вибрации переломились токопроводящие дорожки рядом с разъемом. Ну и самое банальное – от перегрузки или замыкания дорожки отгорели.

На фото изображен разъем фонаря другой модификации, но смысл проблемы тот же. Все эти вопросы можно решить при помощи паяльника, монтажного провода и обычного шестиконтактного (можно больше) разъема с ответной частью.

Для ремонта понадобится вот такая колодка с ответной частью

Зачищаем контакты разъема на плате при помощи ученической стирательной резинки (не наждачной бумаги – толщина фольги очень небольшая!) – и облуживаем их.

Лудить дорожки нужно хорошо прогретым паяльником очень быстро. Иначе дорожки просто отвалятся от подложки.

Напаиваем на дорожки провода от колодки, не забыв их отмаркировать, место пайки заливаем герметиком или клеевым термопистолетом.

Подпаянная к плате заднего фонаря навесная колодка

Обрезаем штатную колодку жгута питания, а на ее место припаиваем ответную часть новой. Собираем фонарь, подключаем его к бортовой сети – и проверяем. Если мы не напутали с разводкой колодок, то все заработает сразу на ура.

Что делать, если дорожки отгорели или переломились? Выйти из положения можно следующим образом. Сразу после перелома счищаем с дорожек защитный лак, лудим, подпаиваем колодку. Выглядеть это будет так:

Можно, конечно, этим ограничиться (до следующего раза), но если потратить немного больше времени и сил, то можно сделать более серьезный ремонт. Доработанные таким образом фонари будут служить верой и правдой многие годы. Такой ремонт избавит вас от вечной проблемы в контактах хлипких штатных патронов – это тоже весьма распространенная неисправность фонарей ВАЗ 2114.

Для реализации этой идеи, кроме шестиконтактной колодки с ответной частью (см. выше), понадобятся пять патронов от указателей поворотов ВАЗ 2106 и десяток клемм к ним.

Снимаем с панели лампы, штатные патроны и гибкую печатную плату. Расставляем купленные патроны на нужные места панели и размечаем их центры. Особой точности тут не требуется, главное, чтобы каждая лампа светила в свое «окно». Высверливаем отверстия по диаметру цокольных частей патронов.

Отверстия под будущие патроны

Вставляем в отверстия патроны, размечаем крепежные отверстия, высверливаем их, вворачиваем саморезы. Теперь патроны закреплены в панели намертво.

Закрепляем каждый патрон двумя саморезами

При помощи монтажного провода с опрессованными на него клеммами (можно обжать обычными пассатижами и пропаять для верности) собираем схему, повторяющую разводку штатной гибкой печатной платы. Для верности клеммы можно заизолировать термоусадочной трубкой, но в принципе это не обязательно – панель, на которой крепятся патроны, пластмассовая. На концы проводов припаиваем нашу колодку.

Ответную часть колодки подпаиваем к жгуту питания фонарей, предварительно отрезав старую. Именно подпаиваем, а не соединяем скруткой. Скрутка через неделю окислится, и снова начнутся проблемы – то горит, то не горит. Спайку изолируем термоусадкой или хлопчатобумажной (черная тряпичная) изолентой. ПВХ изолента – крайне неудачный вариант. Она может со временем разворачиваться. Такая изоляция никуда не годится.

Пару минут любуемся своей работой, вставляем лампы, подключаем, проверяем. Все работает как положено? Собираем фонарь, подключаем.

Светодиодный аналог P21W

Органы управления, приборная панель и оборудование салона

Органы управления

1. Солнцезащитный козырек.
2. Внутреннее зеркало заднего вида.
3. Рулевое колесо.
4. Дефлектор (левый).
5. Часы.
6. Дефлектор (правый).
7. Пепельница.
8. Прикуриватель.
9. Крышка перчаточного ящика.
10. Вещевая полка.
11. Рычаг переключения передач.
12. Рычаг стояночного тормоза.
13. Аварийная сигнализация.
14. Выключатель освещения приборов.
15. Контрольная лампа недостаточного уровня жидкости в гидроприводе тормозов.
16. Педаль акселератора.
17. Педаль тормоза.
18. Педаль сцепления.
19. Выключатель зажигания.
20. Комбинация приборов.

1. Указатель уровня топлива.
2. Указатель температуры охлаждающей жидкости.
3. Указатель давления масла.
4. Тахометр.
5. Счетчик суточного пробега.
6. Спидометр.
7. Одометр.
8. Контрольная лампа включения дальнего света фар.
9. Контрольная лампа указателей поворота.
10. Контрольная лампа включения габаритных огней.
11. Кнопка сброса значения счетчика суточного пробега.
12. Контрольная лампа заряда аккумуляторной батареи.
13. Контрольная лампа рукоятки управления воздушной заслонки карбюратора.
14. Контрольная лампа включения стояночного тормоза.
15. Выключатель обогрева заднего стекла.
16. Контрольная лампа недостаточного давления масла.
17. Выключатель заднего противотуманного фонаря.
18. Выключатель наружного освещения.
19. Контрольная лампа резерва топлива.

Подрулевые переключатели

1. Переключатель света фар (положение I – включены только габаритные фонари; положение II – включен ближний свет фар; положение III – включен дальний свет фар).
2. Переключатель указателей поворота (положение I – загораются указатели поворота направо; положение II — загораются указатели поворота налево).
3. Переключатель стеклоочистителя (положение I – стеклоочиститель выключен; положение II – включен прерывистый режим работы стеклоочистителя; положение III – стеклоочиститель работает непрерывно).

Подрулевой переключатель света фар

Данный подрулевой переключатель служит для управления световыми приборами автомобиля. Различным положениям переключателя соответствуют следующие режимы освещения: I — включены только габаритные фонари.

II — включен ближний свет фар.

III — включен дальний свет фар.

При этом фары и фонари горят, если включено наружное освещение – выключатель в положении Свет фар также включается перемещением рычага на себя. Включение выключателя наружного освещения при этом не обязательно (мигающий свет в дневное время). Фары остаются включенными до тех пор, пока рычаг нажат.

Подрулевой переключатель указателей поворота

Данный подрулевой переключатель служит для включения мигающих ламп в боковых и задних фонарях, подфарниках, сигнализирующих о повороте. Различным положениям переключателя соответствуют следующие режимы:

I — загораются указатели поворота направо.

II — загораются указатели поворота налево.

Подрулевой переключатель управления стеклоочистителями и омывателями

Данный подрулевой переключатель предназначен для управления стеклоочистителями. Различным положениям переключателя соответствуют следующие режимы работы стеклоочистителей:

I — стеклоочиститель выключен.

II — включен прерывистый режим работы стеклоочистителя.

III- стеклоочиститель работает непрерывно.
