Не горят габариты ваз 2115 задние - в чем причина, как починить

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

головка на 8;
удлинитель.

Алгоритм работы таков:

Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
Отсоедините штекер питания, который прикрепляется к плате.
Отворачивайте 4 гайки при помощи ключа.
При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

4 комментария

Рустем says: У меня не работают задние фары на моей «девятке» — подскажите, в чём может быть проблема?
Виталя Ц. says:

Самое очевидное – лампы проверь, возможно, они тупо перегорели? Если целы, затык может быть ещё в предохранителях F10 и F11 – их тоже было бы хорошо протестить.

Рустем says:

Лампочки просмотрел – целы, я с самого начал догадался их протестировать, здесь всё чисто. Предохранители по вашему совету тоже проверил – с ними всё в порядке, ничего подозрительного. Какие ещё идеи?
Станислав Вячеславович says: Добрый день. Возьмите контрольную лампу и подключите одним контактом на массу кузова, вторым в разъёмах попробуйте наличие питания на жёлтом проводе в правой фаре и жёлто-чёрном в левой. И посмотрите реле исправности лампочек с кружком, перечёркнутым крестом.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Возможные неполадки и способы устранения

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Обрыв контакта проводов;
Перегорела лампа;
Лопнула плата.

Для оперативной диагностики необходимо проверить работоспособность предохранителей, которые отвечают за свой блок электрики. Итак, запомните два предохранителя семиамперных под маркировкой:

Ф10: отвечает за свет габариты, как спереди, так и сзади, подсветку приборной панели, прикуривателя и номерного знака;
Ф11: закреплён только на правую сторону заднего габарита.

Так вот, если перегорит Ф10, то будет заметно, так как погаснет вся приборная доска, вот когда Ф11, то неполадку не заметишь. Для диагностики необходимо открыть крышку капота и найти в монтажном блоке нужный нам Ф11.

В случае если с предохранителем все в норме, тогда ищем маркировку К4

– это реле ламп. Зачастую оно имеет свойство перегорать. В монтажном блоке его легко найти по черному кругу со знаком умножения внутри. На авто с пробегом старые собственники дабы не мучится, устанавливают металлические перемычки.

Еще одной характерной причиной

, что барахлят габариты, может быть банальное окисление клемм в монтажном блоке. Объясню почему: конструктивно он расположен в близко к сливному отверстию, так, что в хороший дождь или ливень возможно попадание воды и листьев, что приведет к замыканию. Просто вопрос времени и не более.

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Причины неисправности

Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

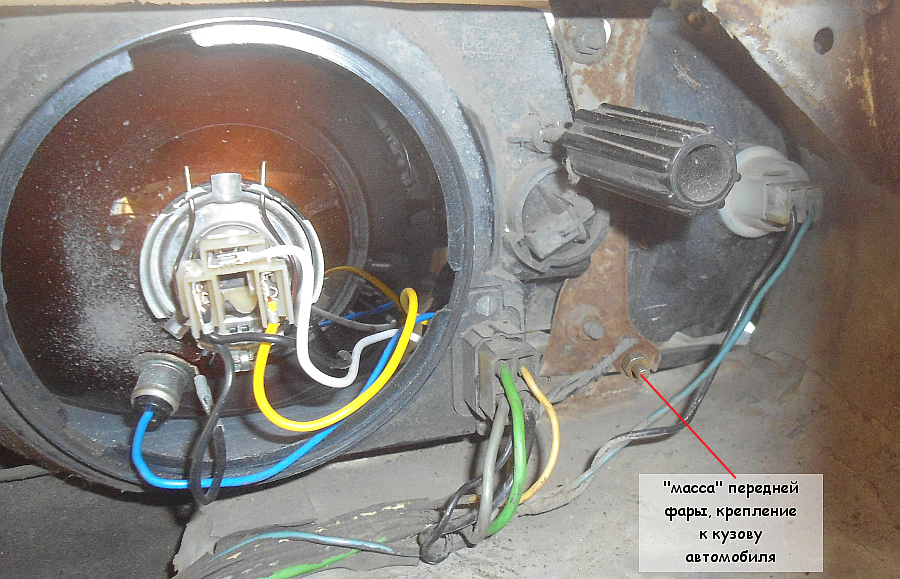

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

«Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

Примечания и дополнения

Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.
Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.
«Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

Лампа габаритная;
Предохранитель;
Кнопка включения;
Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Советы для автомобилистов

В современных российских условиях движения на легковом автомобиле ВАЗ-2109, габаритные огни должны быть в рабочем состоянии не зависимо от условий видимости на дороге. Ведь при включении света фар перед началом движения, что является обязанностью водителя, согласно Правил дорожного движения, габаритные огни также будут включены, потому что так устроена схема электрооборудования автомобиля.

Читать дальше: Артикул или каталожный номер

На старых автомобилях, а «девятки» относятся именно к ним, возможны проблемы с проводкой из-за разрушения изоляции проводов, что приводит к короткому замыканию. Это особенно касается тех мест, где жгут или лента (идёт к задним фонарям), на которую наклеены провода, имеет перегибы. Ну, а оголённые провода со временем приводят к короткому замыканию, в результате которого перегорают предохранители.

Семи с половиной амперных предохранителей, защищающих электрическую цепь габаритных огней ВАЗ-2109 два. Первый, F10, кроме передних и левого заднего габаритных огней, защищает ещё и электрические цепи освещения комбинации приборов, освещение приборной панели, номерного знака и прикуривателя, а второй, F11, работает только на габарит правого заднего фонаря. Перегорание предохранителя F10 определяется очень легко, так как в этом случае погаснет вся подсветка передней панели. А для того чтобы выяснить цел ли предохранитель F11, придётся открывать капот и крышку «чёрного ящика» (монтажного блока).

Если предохранители целы, а габариты не горят, то в монтажном блоке нужно проверить ещё и реле исправности ламп К4, которое имеет обозначение на его верхней части в виде круга перечёркнутого знаком умножения. Иногда, вместо этого реле, стоят просто перемычки, которые были поставлены предыдущим хозяином этого автомобиля. Не будут габариты гореть и при выходе из строя переключателя.

Можно считать неудачным и место расположения монтажного блока, так как в случае загрязнения сточного отверстия (обычно осенью, попадающими туда листьями), вода с лобового стекла скапливается на дне и при не герметичности резинового чехла закрывающего штекерный разъём в нижней части монтажного блока окисляет контакты. От этой воды страдает и монтажная плата этого блока. В случае обнаружения такой неисправности приходится снимать монтажный блок, нижний край платы покрывать лаком, а контакты разъёма зачищать, ну и постоянно следить за состоянием дренажного отверстия, чтобы эта неисправность больше не повторялась.

Неисправности задних габаритных огней случаются чаще, чем передних. Это связано с тем, что теряется контакт лампы габарита с гибкой платой, через которую подаётся напряжение на все лампы задних фонарей от колодки, к которой подходит пучок проводов. Из-за не герметичности заднего фонаря на гибкой плате появляется пыль, а при попадании на неё воды, пыль становиться мокрой, что приводит к перегоранию дорожки гибкой платы, по которой идёт питание от колодки на лампу габаритного огня.

Схема проводки задних фонарей ВАЗ 2109 всех модификаций

Автомобиль ВАЗ 2109 выпускался на Волжском Автомобильном Заводе с 1987 по 2004 год (в Украине собирался из готовых машинокомплектов ВАЗ 21093 с 2004 до конца 2011 года на заводе «ЗАЗ»).

За время выпуска получил пять основных модификаций, касающихся электрооборудования. На самом деле разновидностей больше, но нас интересуют изменения в электрических схемах.

Классический хэтчбек ВАЗ 2109, выпускавшийся с 1997 г. (низкая панель). Кузов хэтчбек с монтажным блоком 17.3722.
Обновленный хэтчбек и седан ВАЗ 2109, 21093, 21099 (высокая панель, выпуск 1988 – 1999 гг.). Монтажный блок тот же, но с предохранителями ножевого типа – 17.3722.
Те же обновленные хэтчбек и седан ВАЗ 21093, 21099, но в комплектации «люкс» (выпуск 1988 – 1998 гг.). Монтажный блок – 17.3722 с предохранителями ножевого типа.
Хэтчбек и седан ВАЗ 21093 и 21099 выпуска с 1998 г. Появился новый монтажный блок 2114-3722010-60.
Седан 21099 (выпуск с того же 1998 г.) получил панель приборов 2114 и монтажный блок 2114-3722010-10 или 2114-3722010-18.

За все это время схема электрооборудования, конечно, существенно дорабатывалась, но изменения практически не коснулись схемы подключения задних фонарей. Даже цвет проводов в жгутах их питания остался неизменным. Но поскольку монтажные блоки в этих модификациях разные (а задние фонари ВАЗ 2109 питаются через монтажный блок), имеет смысл привести монтажные электрические схемы всех модификаций. Вот они:

Монтажная схема электрооборудования ВАЗ 2109 с 1997 г выпуска Монтажная схема электрооборудования ВАЗ 2109, 21093, 21099 (1988 — 1999 гг. выпуска) Монтажная схема электрооборудования ВАЗ 21093, 21099 «люкс» (1988 — 1999 гг. выпуска) Монтажная схема электрооборудования ВАЗ 21093, 21099 с монтажным блоком 2114-3722010-60 (с 1998 г. выпуска) Монтажная схема электрооборудования ВАЗ 21099 с монтажным блоком 2114-3722010-10 или 2114-3722010-18 (с 1998 г. выпуска)

Ну и заодно познакомимся с внешним видом монтажных блоков разных модификаций.

Монтажный блок 17.3722 Монтажный блок 2114-3722010-18 Монтажный блок 2114-3722010-10 Монтажный блок 17.3722 с ножевыми предохранителями

Распиновка разъемов и конструкция фонарей

Теперь о задних фонарях. Конструктивно это единый блок, в котором есть пять лампочек. Расположение и назначение ламп в нем следующее:

На фото цифрами обозначены:

Указатель поворота.
Габаритный огонь.
Противотуманный свет.
Указатель заднего хода.
Указатель торможения (стоп-сигнал).
Световозвращатели («катафоты»).

Все лампы размещаются на задней стенке прибора, а питаются при помощи гибкой платы с металлизированными дорожками.

Назначение и нумерация ламп та же, что на фото выше. Как показано на нижнем фото, питающий лампы разъем вытравлен прямо на печатной плате заднего фонаря. Рассмотрим его распиновку.

Распиновка питающего разъема заднего фонаря ВАЗ 2109

Здесь цифрами обозначены:

Габаритный свет (желто-черный).
Противотуманный свет (оранжево-черный).
Указатель поворота (сине-черный или синий).
Противотуманный свет (зеленый).
Минус питания всех ламп (черный).
Стоп-сигнал (красный).

«Самара-2» ВАЗ-2114 покидает конвейер АВТОВАЗа

22 ноября

В декабре года АВТОВАЗ окончательно распрощается с семейством «Самара-2» и второй линией главного конвейера – об этом сообщают собственные источники сайта Carobka.ru на Волжском автозаводе.

Декабрь года станет последним месяцем производства в Тольятти автомобиля ВАЗ-2114 (рыночное название – Lada Samara), который является пятидверным хэтчбеком семейства «Самара-2». В январе года, который совпадёт с новогодними каникулами (и, вероятно, с вынужденными отпусками части коллектива завода с переводом на 2/3 оклада), ремонтными службами предприятия будет произведён демонтаж второй линии главного ковнвейера АВТОВАЗа, на которой сейчас собираются модели Lada Samara и Lada Priora. Сборка «Приоры» будет полностью перенесена на третью «нитку», а на второй будет установлено оборудование, необходимое для обслуживания первой и третьей линий конвейера.

Lada Samara, несмотря на возраст, продолжает пользоваться популярностью: в октябре года купить ВАЗ-2114 пожелали 3 661 человек. Минимальная цена на ВАЗ-2114 составляет 297 000 рублей.

Напомним, первая линия конвейера в Тольятти ранее была переоборудована под выпуск автомобилей на платформе Renault Logan (так называемая «B0») сейчас там производится универсал Lada Largus («перелицованная» Dacia Logan MCV), а также ведётся партнёрская сборка седана Nissan Almera. Судя по всему, с года на этой же линии будут собирать и модели Renault – седан Logan и хэтчбек Sandero.

Остальные модели, выпускаемые на АВТОВАЗе, в данный момент собираются не на главном конвейере, который в конце 1960-х годов был построен с участием итальянцев из FIAT. Внедорожник Lada 4×4 (бывшая «Нива») собирается в отдельном корпусе, свой сборочный цех есть и у новых моделей Lada Granta и Lada kalina, к которым в году должен присоединится партнёрский седан Datsun, построенный на той же платформе.

Напомним, что ВАЗ-2114 является последним представителем семейства «Самара-2», которое ведёт свою родословную от автомобиля ВАЗ-2108, появившегося в 1984 году. В конце года АВТОВАЗ прекратил выпуск седана Lada Samara 2115. а в конце сентября года остановил производство трёхдверного хэтбчека Lada Samara 2113 .

Цены на детали

Лампа габаритная;
Предохранитель;
Кнопка включения;
Целый блок предохранителей.

Источники

Не работают габариты на Ваз 2115

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, также как и свет фар, должны быть обязательно включены. Это предписание российских Правил дорожного движения, которое обязан выполнять каждый водитель. Поэтому, электрические схемы габаритных огней и стоп сигналов, работают через реле контроля ламп К4, в задачу которого входит предупреждение водителя при помощи светового и звукового сигнала о не включении хотя бы одной из ламп выше перечисленных электрических цепей. Это заставит водителя выйти из автомобиля и определить, какая лампа габаритного света не горит, и заняться поиском возникшей неисправности.

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Ну, а при наличии напряжения на клемме 1 выключателя наружного освещения, виновником не включившихся ламп габаритных огней может стать сам выключатель или реле контроля ламп К4. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его клемме 2. Если напряжения на этой клемме нет, то выключатель наружного освещения придётся заменить.

При перегорании предохранителя F10 (7,5 А) не будут гореть передняя и задняя лампы габаритных огней с левой стороны автомобиля ВАЗ-2115, а при выходе из строя предохранителя F11 (7,5 А), не горят обе лампы габаритов с правой стороны этого автомобиля. Перегорание предохранителя F10 можно определить моментально, даже не заглядывая в монтажный блок, так как сразу же отключаться лампы подсветки выключателей, рычагов управления отопителем, прикуривателя, пепельницы, ведь он защищает и эти электрические цепи.

Источники

zen.yandex.ru/media/id/5dc241c434808200b20fb268/reshil-po-svoemu-usovershenstvovat-zadnie-fonari-na-vaz-2115posmotrim-skolko-dolgo-oni-ne-budut-peregorat-5e368926f5f9695471f11730
vaz-2114-lada.ru/2012/08/pochemu-ne-goryat-gabaritnye-ogni/
drive2.ru/l/2080537/
helping-auto.ru/vaz/2115/ne-rabotayut-gabarity-na-vaz-2115/

Возможные неполадки и способы устранения

Обрыв контакта проводов;
Перегорела лампа;
Лопнула плата.

Ф10: отвечает за свет габариты, как спереди, так и сзади, подсветку приборной панели, прикуривателя и номерного знака;
Ф11: закреплён только на правую сторону заднего габарита.

В случае если с предохранителем все в норме, тогда ищем маркировку К4 – это реле ламп. Зачастую оно имеет свойство перегорать. В монтажном блоке его легко найти по черному кругу со знаком умножения внутри. На авто с пробегом старые собственники дабы не мучится, устанавливают металлические перемычки.

Еще одной характерной причиной, что барахлят габариты, может быть банальное окисление клемм в монтажном блоке. Объясню почему: конструктивно он расположен в близко к сливному отверстию, так, что в хороший дождь или ливень возможно попадание воды и листьев, что приведет к замыканию. Просто вопрос времени и не более.

Резиновый чехол не долговечный, который через пару лет утратит свою герметичность, а сливное отверстие забьется мусором.

Согласно неутешительной статистики, задние габариты перегорают на порядок чаще передних, так как плата и фишка контактов со временем теряют прочность соединения в следствии ям, ухабов или просто заводского брака. Спустя некоторое время следует ожидать появление в фонаре конденсата, пыли, которые приведут к короткому замыканию. Тут к рекомендуем к прочтению статью «Что делать если потеет фара».

Возможны причины в повреждении проводки, но его пути решения строго очерчены: или самому искать, но при условии, что понимаешь суть дела или к мастеру автосервиса. Но причину устранять все равно необходимо, так как это, прежде всего собственная безопасность и безопасность пассажиров, которых водитель перевозит.

Если автомобиль с возрастом, имеет место быть повреждение электропроводки по всему кузову, в следствии естественного старения и негативного влияния погодных условий. Отрицательные температуры приводят к тому, что обмотка теряет свои эластичные функции и провод просто ломается пополам.

Выход один – комплексная замена центральных магистральных проводов. На рынках или автомагазинах продаются готовые заготовки для разных моделей авто, так что проблем не должно быть. Все что понадобится, так это время на замену.

Собственно говоря, причины почему не горят габариты на ВАЗ 2109 рассмотрены. Советы и рекомендации водителям даны.

От автолюбителей требуется только одно – соблюдение правил дорожного движения и своевременного устранения неполадок. В противном случае будет таким образом повышаться негативная статистика аварийных ситуаций и летальных исходов.

Ремонт и тюнинг задних фонарей на легендарных «Девятках» — ВАЗ 2109

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них

Важно также то, что фонари можно тюнинговать

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности. Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
Сбор совершается в обратном порядке (автор видео — Automaniac1994).
