Шарнирные подшипники относятся к отдельной категории опорных узлов, работающих не по принципу простого вращения вала, а по принципу углового перемещения элементов конструкции друг относительно друга. Такие узлы применяются там, где детали механизма постоянно меняют положение под нагрузкой — в рулевых тягах, гидроцилиндрах, шарнирных соединениях спецтехники. Подробный каталог подобных изделий с описанием размеров и допустимых нагрузок собран Тут, что заметно упрощает поиск нужной модели без обращения к десяткам разрозненных источников.
Конструкция и принцип работы

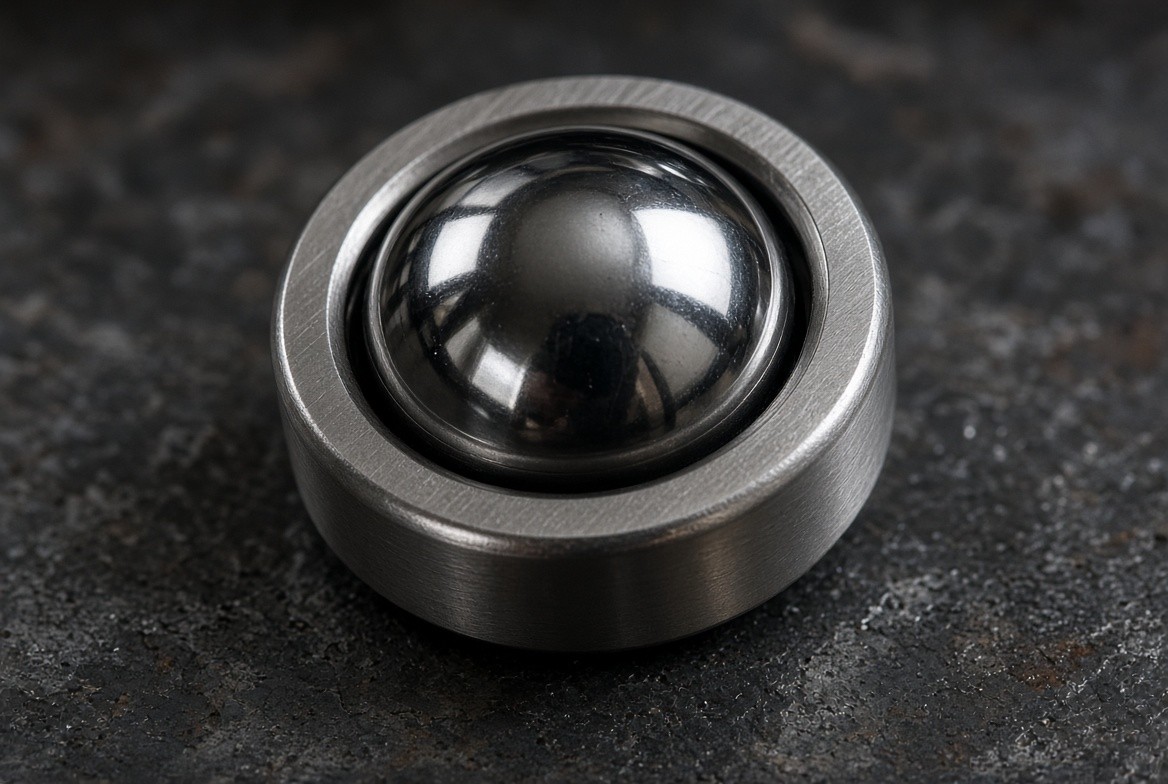

Основа шарнирного подшипника — наружное кольцо со сферической внутренней поверхностью и внутреннее кольцо со сферической наружной поверхностью, обточенной под тем же радиусом. Благодаря такой геометрии внутреннее кольцо может отклоняться относительно оси на определённый угол, компенсируя перекосы и несоосность сопрягаемых деталей. Между кольцами часто отсутствуют тела качения в привычном понимании — контакт происходит по сферической поверхности скольжения, реже применяются игольчатые или шариковые вставки.
Материал колец подбирается исходя из условий эксплуатации: закалённые стали используются для узлов с высокими ударными нагрузками, а антифрикционные покрытия наносятся там, где важна работа без постоянной смазки. Отдельно выделяют исполнения с фторопластовым слоем, которые снижают трение и продлевают ресурс узла в условиях запылённости или переменных температур.
Виды и исполнения
Классификация шарнирных подшипников строится на нескольких признаках одновременно: типе нагрузки, наличии уплотнений, способе смазки и материале рабочих поверхностей. Радиальные исполнения рассчитаны на восприятие нагрузок, направленных перпендикулярно оси, тогда как радиально-упорные способны частично работать и с осевыми усилиями.
Для удобства ориентирования в ассортименте стоит выделить основные группы, которые встречаются в производственной практике чаще всего:
- Однорядные радиальные подшипники со сферическим скольжением, применяемые в тягах и рычажных механизмах без высоких требований к осевой нагрузке;
- Радиально-упорные исполнения с антифрикционным покрытием, предназначенные для узлов с комбинированным характером усилий;
- Подшипники с уплотнениями и защитными кольцами, продлевающие срок службы в условиях повышенной запылённости или влажности;
- Составные и разъёмные конструкции, используемые там, где монтаж целого узла затруднён из-за конфигурации механизма.
Каждое исполнение имеет собственную маркировку по ГОСТ, отражающую внутренний и наружный диаметр, ширину и особенности сборки. Ошибка при чтении маркировки нередко приводит к установке узла с неподходящим зазором, что впоследствии сказывается на ресурсе всего механизма.
Критерии подбора по ГОСТ и нагрузке
Подбор шарнирного подшипника начинается с определения посадочных размеров: внутреннего диаметра под вал, наружного диаметра под корпус и ширины кольца. Эти параметры регламентированы ГОСТ и должны совпадать с посадочными местами узла с минимальным допуском, иначе возникает люфт или, наоборот, чрезмерное натяжение.
Второй по значимости параметр — расчётная нагрузка, как статическая, так и динамическая. Производитель указывает предельные значения для каждого типоразмера, и превышение этих цифр ведёт к ускоренному износу сферической поверхности скольжения. При выборе также учитывается угол допустимого перекоса колец — он ограничивает диапазон компенсации несоосности и напрямую влияет на срок эксплуатации узла в реальных условиях.
Дополнительно оценивается температурный диапазон работы и характер среды: наличие абразивных частиц, влаги или химически активных веществ требует применения специальных покрытий или уплотнительных элементов, о которых говорилось выше.
Где применяются шарнирные подшипники

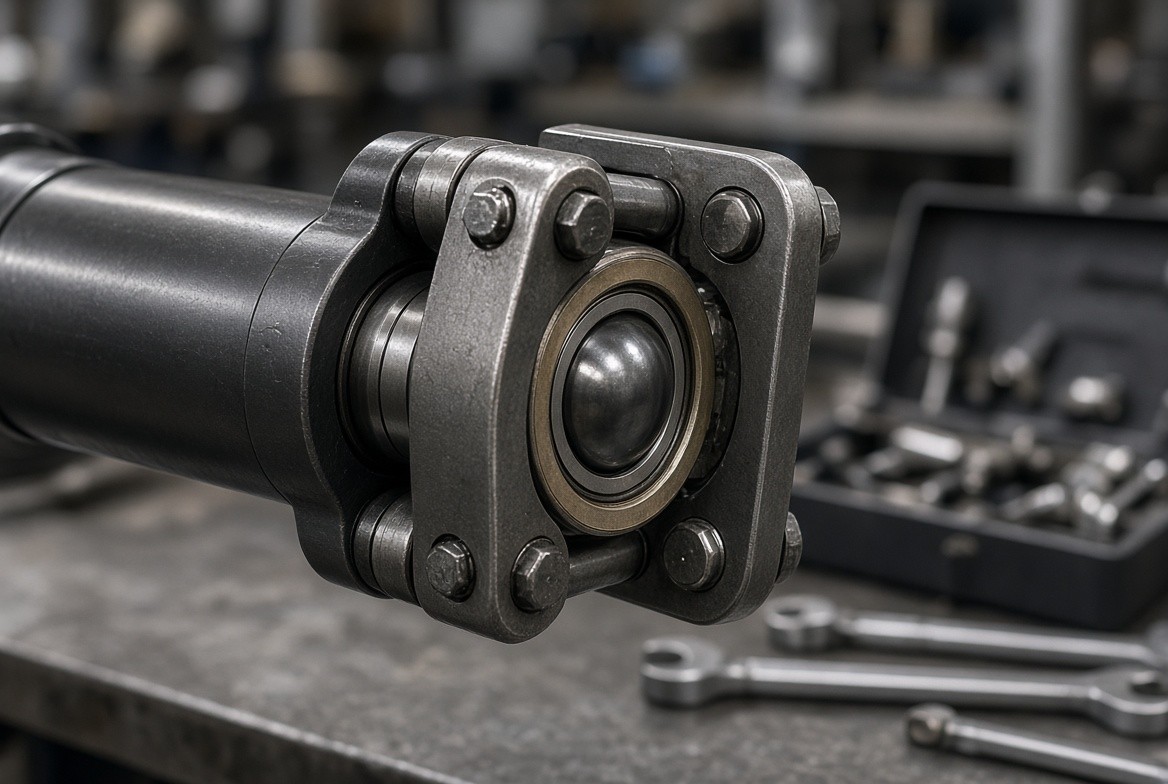

Сфера использования таких узлов охватывает практически все отрасли, где есть подвижные соединения с переменным углом. В сельскохозяйственной технике они устанавливаются в навесных механизмах, в строительной и дорожной технике — в гидроцилиндрах и рычагах поворота, а в металлургическом оборудовании компенсируют вибрационные нагрузки на конвейерных линиях.
Отдельная область применения — судостроение и авиационная промышленность, где к узлам предъявляются повышенные требования по надёжности при переменных нагрузках и температурных перепадах. В этих случаях используются исполнения с усиленным покрытием и увеличенным запасом по несущей способности.
Правильный подбор шарнирного подшипника напрямую влияет на срок службы всего механизма: соответствие размеров ГОСТ, корректный расчёт нагрузки и выбор исполнения под конкретные условия эксплуатации позволяют избежать преждевременного выхода узла из строя и снизить частоту внеплановых ремонтов оборудования.
