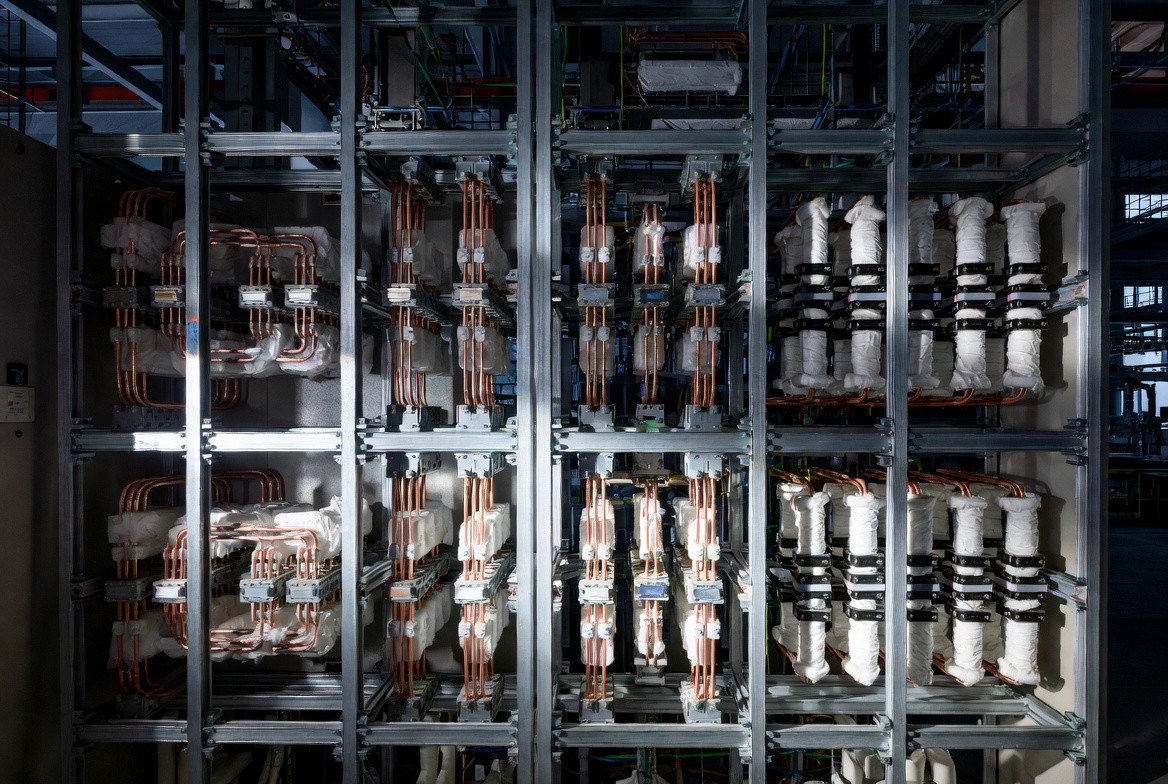

Дуговое короткое замыкание — один из наиболее опасных видов аварий в распределительных устройствах и щитовом оборудовании. Электрическая дуга способна за доли секунды вызвать разрушение изоляции, возгорание и выход из строя дорогостоящего оборудования. Именно поэтому системы дуговой защиты выделились в отдельное направление электротехники, а специализированные производители разрабатывают для этого узкоспециализированные решения. Один из таких производителей — компания, представленная на сайте proel.spb.ru, — предлагает линейку устройств ОВОД-МД, ОВОД-Л, ПРОЭЛ-МИНИ и ШДЗ для защиты распределительных щитов различных классов напряжения.
Что такое дуговая защита и зачем она нужна
Электрическая дуга при коротком замыкании — явление принципиально иное, чем обычный сверхток. Традиционные автоматические выключатели и предохранители срабатывают по току: они реагируют на превышение номинала и отключают цепь. Однако дуговое замыкание нередко сопровождается токами, которые не сильно превышают рабочие значения, зато выделяют колоссальное количество энергии в виде тепла и световой вспышки. Температура дуги может достигать нескольких тысяч градусов Цельсия, а давление в закрытом отсеке щита — резко возрастать.
Устройства дуговой защиты реагируют не на ток, а на характерные физические признаки дуги — световую вспышку и скачок давления. Это позволяет обнаружить аварию за время, измеряемое миллисекундами, и отключить поражённый участок прежде, чем дуга успеет нанести серьёзный ущерб. Время реакции современных систем дуговой защиты может составлять менее 10 мс, тогда как обычный автомат срабатывает за десятки и сотни миллисекунд.
Применение таких систем актуально для промышленных распределительных устройств среднего напряжения (6–35 кВ), низковольтных щитов в производственных и административных зданиях, а также для любого оборудования, где цена отказа или пожара существенно превышает затраты на защиту.
Линейка устройств: ОВОД-МД, ОВОД-Л и ПРОЭЛ-МИНИ
Серия ОВОД включает несколько модификаций, ориентированных на разные условия применения. ОВОД-МД — многоканальное устройство с возможностью подключения нескольких световых датчиков, что позволяет контролировать одновременно несколько отсеков распределительного устройства. Это решение востребовано в крупных ячейках КРУ и щитах с разветвлённой внутренней структурой.
ОВОД-Л отличается более компактным исполнением и ориентирован на применение в низковольтных щитах и небольших распределительных устройствах. Он также работает по принципу световой детекции дуги, но рассчитан на меньшее количество контролируемых зон. При этом функциональность остаётся достаточной для защиты типовых щитовых конструкций.

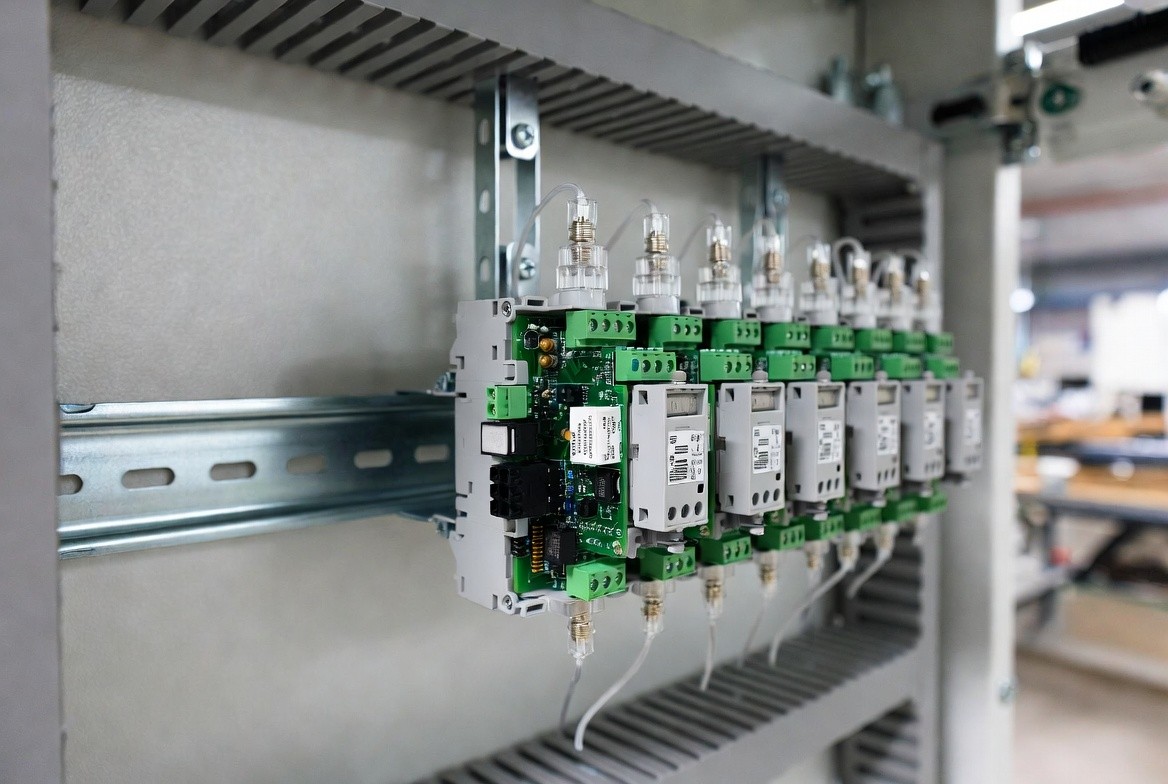

ПРОЭЛ-МИНИ — это компактное устройство для встроенной защиты, предназначенное прежде всего для небольших шкафов и щитков. Несмотря на скромные габариты, оно обеспечивает быстрое обнаружение дуги и выдачу сигнала на отключение коммутационного аппарата. Подобные решения особенно ценны там, где физическое пространство ограничено, а необходимость защиты от дугового замыкания не вызывает сомнений.
Шкаф дуговой защиты ШДЗ

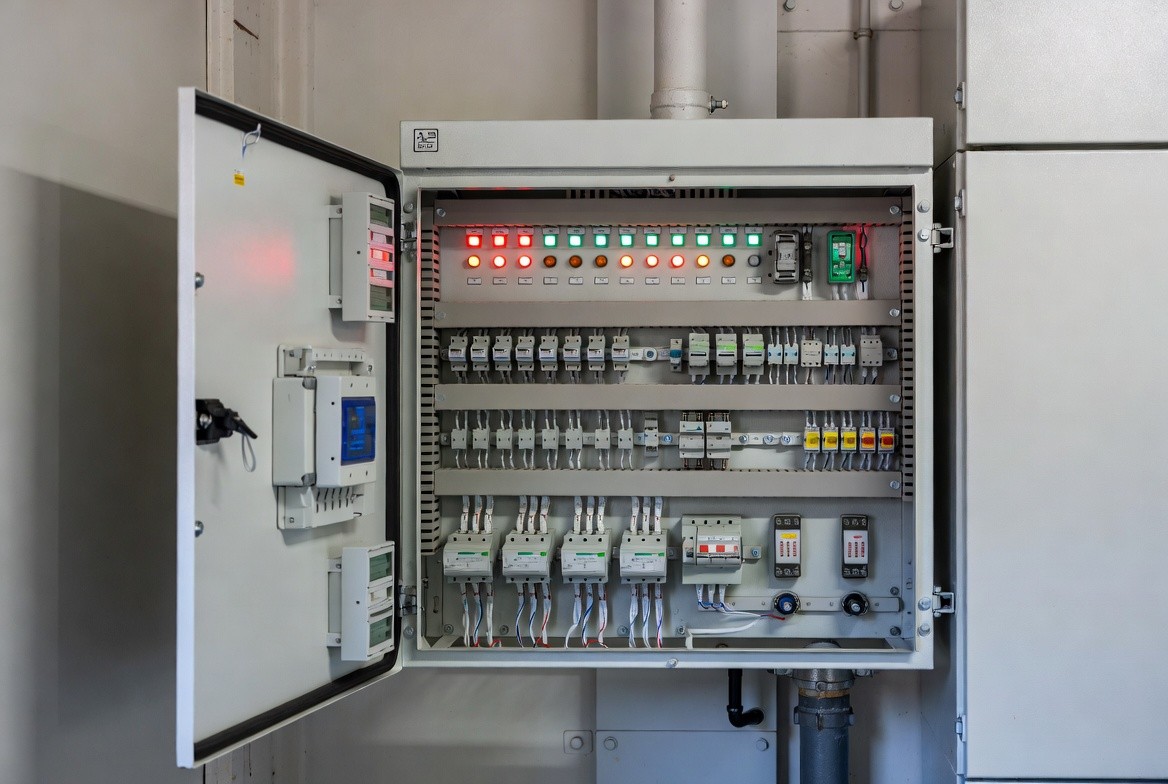

ШДЗ — это уже не отдельный прибор, а комплексное решение: шкаф дуговой защиты, в котором объединены блок обработки сигналов, источник питания и элементы управления. Такой шкаф устанавливается рядом с защищаемым оборудованием и берёт на себя всю логику обнаружения и реагирования на дугу. Это удобно при проектировании новых объектов или при модернизации действующих подстанций, когда требуется чёткое разграничение функций между оборудованием.
Шкаф дуговой защиты, как правило, имеет развитые средства диагностики и сигнализации: фиксирует события, передаёт данные в систему мониторинга и позволяет персоналу быстро оценить ситуацию после аварийного отключения. Журнал событий помогает провести анализ причин возникновения дуги и принять меры по предотвращению повторных инцидентов.
Принцип работы и особенности монтажа
Все перечисленные устройства работают по схожей логике. Световые датчики (оптоволоконные или точечные) размещаются внутри контролируемых отсеков щита или ячейки КРУ. При возникновении дуги датчик фиксирует характерную вспышку и передаёт сигнал на центральный блок. Блок обрабатывает информацию и при подтверждении аварии подаёт команду на отключение — как правило, на вводной автоматический выключатель или выключатель нагрузки.
К особенностям монтажа и эксплуатации относятся следующие моменты:
- Правильное размещение датчиков критически важно: точечные датчики устанавливают в потенциально опасных зонах (зона шин, зона кабельных вводов), а оптоволоконный шлейф прокладывают вдоль шинных отсеков для равномерного контроля.
- Устройства дуговой защиты требуют независимого питания, устойчивого к перебоям в основной сети, поскольку авария с дугой нередко сопровождается нарушением электроснабжения.
- Настройка порогов чувствительности должна исключать ложные срабатывания от внешней засветки, при этом не снижая скорость реакции на реальную дугу.
- После срабатывания системы необходимо провести осмотр и диагностику защищаемого оборудования перед повторным включением — устройство фиксирует факт аварии, но не устраняет её первопричину.
Совместимость устройств с существующими коммутационными аппаратами и релейной защитой уточняется на этапе проектирования. Производитель, как правило, предоставляет техническую документацию и поддержку при интеграции системы в действующие схемы защиты.
Дуговая защита сегодня перестаёт быть опциональным дополнением и становится стандартом для объектов, где надёжность электроснабжения и безопасность персонала стоят на первом месте. Устройства типа ОВОД и ПРОЭЛ-МИНИ заполняют важную нишу между традиционной токовой защитой и дорогостоящими комплексными системами безопасности, предлагая разумный баланс функциональности и простоты внедрения.
