Вакуумные высокотемпературные установки применяются на предприятиях, где технологический процесс требует нагрева материалов в бескислородной среде — при спекании, пайке, отжиге или графитации. Со временем внутренние элементы таких печей теряют исходные характеристики из-за термических нагрузок, механического износа и постепенного разрушения графитовых деталей. Капитальный ремонт тепловой зоны позволяет вернуть оборудованию рабочие параметры без полной замены всей установки, что заметно снижает затраты предприятия на модернизацию производственной линии.
Основная сложность подобного ремонта заключается в том, что тепловая зона представляет собой сложную конструкцию из графитовых экранов, нагревателей, теплоизоляционных войлочных слоёв и крепёжных элементов, работающих при температурах свыше тысячи градусов. Специалисты ООО Карбосил занимаются проектированием, изготовлением и последующим монтажом таких конструкций, а тепловые узлы из углерода изготавливаются с учётом геометрии конкретной печи и её теплового режима. Такой подход исключает подгонку деталей на месте и сокращает время простоя оборудования.
Из чего состоит тепловая зона вакуумной печи
Тепловая зона — это внутренняя часть вакуумной установки, где непосредственно происходит нагрев обрабатываемого материала. Она собирается из нескольких функциональных слоёв, каждый из которых выполняет свою задачу: удержание тепла внутри рабочего объёма, равномерный нагрев и защиту корпуса печи от избыточных температур.
К основным элементам конструкции обычно относят:
- графитовые нагреватели, формирующие требуемый температурный профиль внутри камеры;
- многослойные теплоизоляционные экраны из углеродного войлока или жёсткого графита, снижающие тепловые потери;
- токоподводы и контактные узлы, обеспечивающие подачу электрической мощности на нагревательные элементы;
- крепёжные и опорные конструкции, удерживающие всю систему в заданном положении при термическом расширении материалов.
Каждый из этих компонентов работает в условиях циклических температурных нагрузок, поэтому со временем графит истончается, изоляция теряет плотность, а контакты выгорают. Именно эти узлы чаще всего требуют ремонта или полной замены.
Признаки износа и причины выхода из строя
Определить необходимость капитального ремонта можно по нескольким характерным признакам. Наиболее очевидный из них — снижение равномерности нагрева, когда в разных зонах камеры фиксируется существенная разница температур при одинаковой заданной программе. Это указывает на локальное разрушение изоляции или деформацию нагревательных элементов.
Ещё один типичный симптом — рост энергопотребления установки при сохранении прежнего технологического режима. Из-за увеличения тепловых потерь через повреждённую изоляцию печи приходится компенсировать нагрузку дополнительной мощностью, что напрямую отражается на эксплуатационных расходах предприятия.

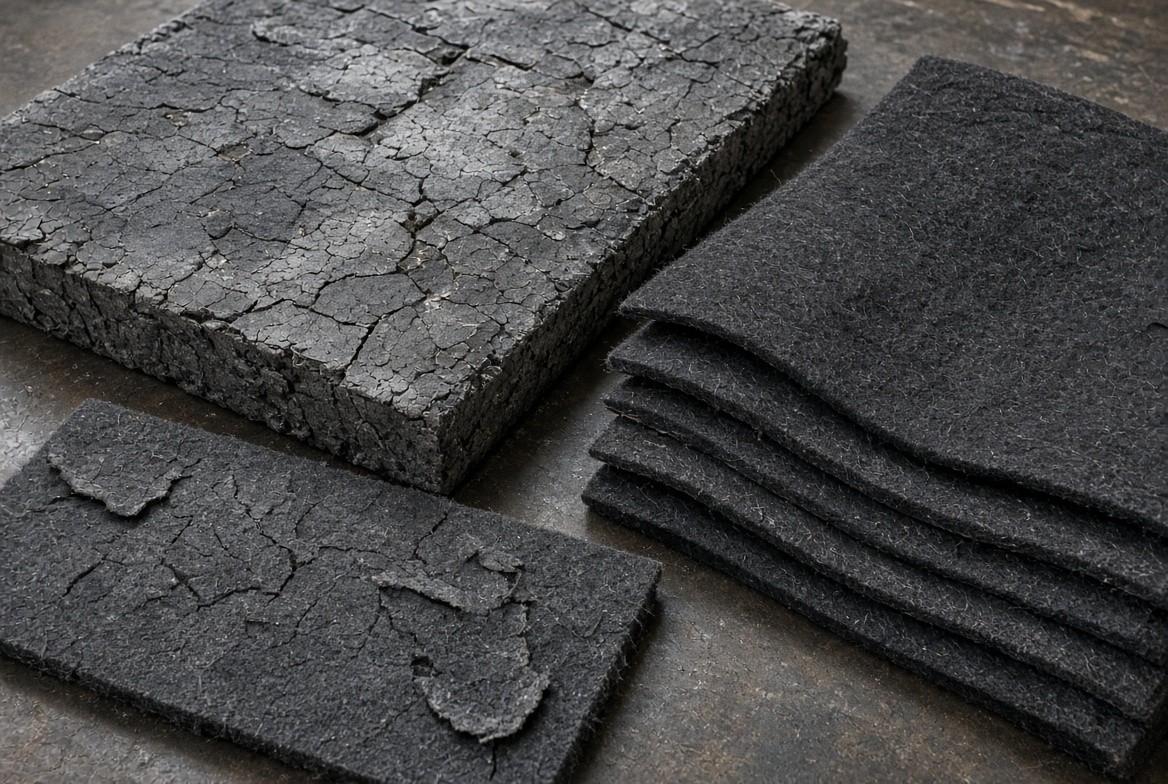

Также о необходимости ремонта сигнализируют механические повреждения графитовых деталей — трещины, сколы, осыпание слоёв войлока. Такие дефекты возникают из-за резких перепадов температур, вибрации при загрузке или естественного старения углеродных материалов после многолетней эксплуатации в агрессивных термических условиях.
Этапы капитального ремонта и изготовления узлов
Процесс восстановления тепловой зоны начинается с диагностики, во время которой специалисты оценивают степень износа каждого элемента и определяют, какие детали подлежат замене, а какие можно восстановить. По результатам обследования составляется техническое задание с указанием геометрических параметров и материалов для новых компонентов.

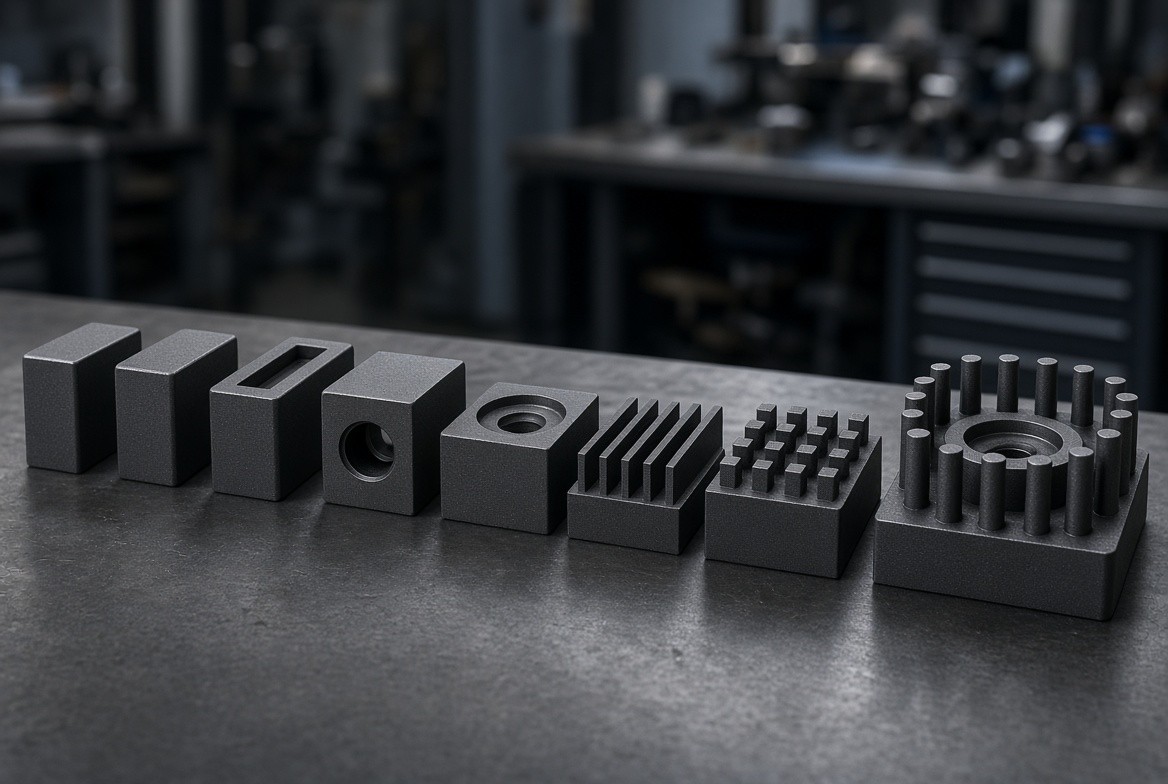

Далее следует этап изготовления графитовых и композитных деталей — экранов, нагревателей, крепёжных элементов. Производство ведётся с учётом конструктивных особенностей конкретной модели печи, поскольку типовые заготовки редко подходят без доработки. После изготовления детали проходят предварительную сборку и контроль геометрии перед монтажом на объекте заказчика.
Завершающий этап — установка новой тепловой зоны в корпус вакуумной печи, подключение токоподводов и проверка герметичности камеры. После сборки проводится пробный запуск с постепенным выходом на рабочие температуры, что позволяет выявить возможные отклонения ещё до начала промышленной эксплуатации оборудования.
Экономическая целесообразность ремонта
Замена отдельных узлов тепловой зоны обходится предприятию существенно дешевле, чем приобретение новой вакуумной установки, особенно если несущий корпус и система управления печью находятся в исправном состоянии. При грамотном подходе к диагностике удаётся точно определить объём необходимых работ, не расходуя ресурсы на замену деталей, которые ещё сохраняют работоспособность.
Продление срока службы оборудования за счёт капитального ремонта также снижает риски незапланированных простоев производства, поскольку изношенные графитовые элементы имеют свойство разрушаться внезапно, останавливая весь технологический цикл. Плановое восстановление тепловой зоны позволяет провести все работы в удобное для предприятия время, не нарушая производственный график.
В итоге капитальный ремонт тепловых зон вакуумных установок остаётся практичным решением для предприятий, эксплуатирующих высокотемпературное оборудование не первый год: он сохраняет инвестиции в основной корпус печи, восстанавливает точность температурных режимов и позволяет избежать резких финансовых затрат на полную замену установки.
