Современные сети передачи данных редко обходятся без вспомогательных соединительных элементов, и оптоволоконный патч-корд занимает среди них особое место. Это короткий отрезок волоконно-оптического кабеля с разъемами на обоих концах, который используется для соединения активного сетевого оборудования с коммутационными панелями, серверами и другими узлами инфраструктуры. Благодаря малым потерям сигнала и устойчивости к электромагнитным помехам такие изделия применяются там, где важна стабильность передачи данных на высоких скоростях.

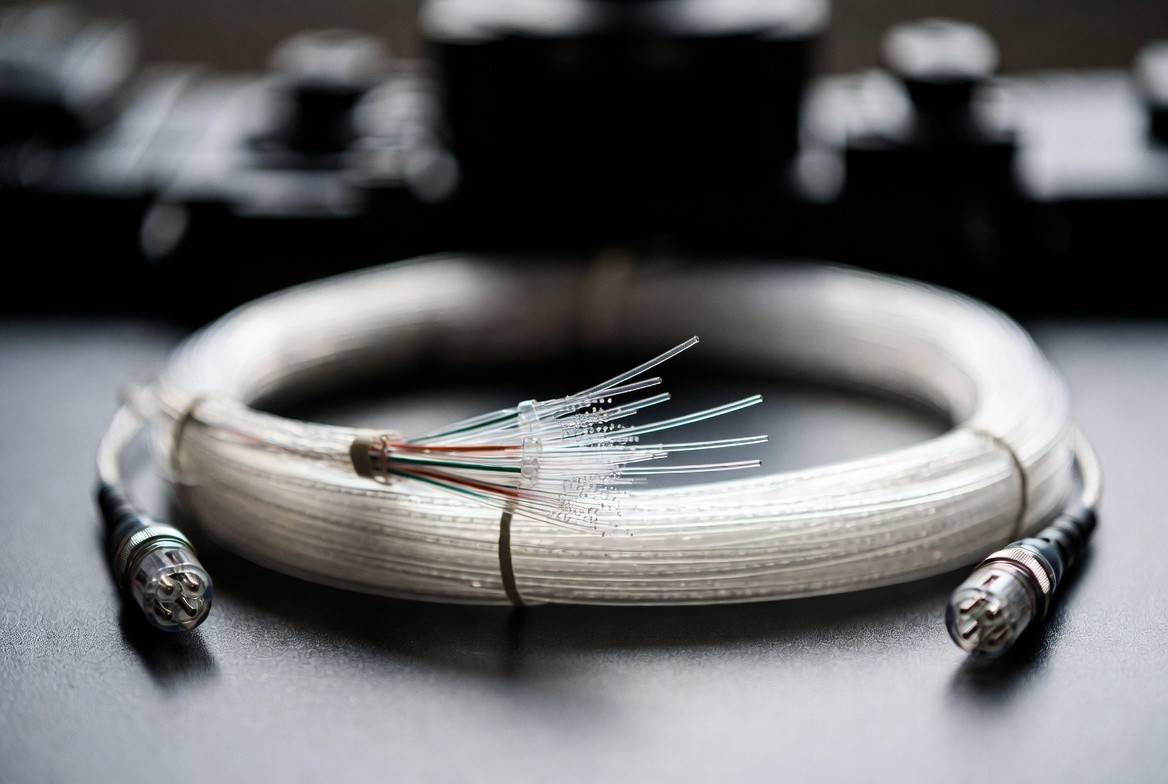

Разобраться в устройстве волоконно-оптических шнуров проще всего, если рассмотреть, как устроен оптоволоконный патч-корд изнутри: тонкое стеклянное или пластиковое волокно защищено несколькими слоями оболочки, которые предохраняют его от механических повреждений и изгибов сверх допустимого радиуса. На концах кабеля устанавливаются коннекторы, обеспечивающие точное соединение волокон при минимальных оптических потерях. Именно от качества обработки торца волокна и точности юстировки зависит итоговое затухание сигнала в линии.
Конструкция и принцип работы
Основой любого патч-корда служит волокно — одномодовое или многомодовое, каждое из которых предназначено для своих задач. Одномодовое волокно имеет меньший диаметр сердцевины и передает сигнал на большие расстояния практически без искажений, что делает его востребованным в магистральных сетях. Многомодовое волокно проще в монтаже и обходится дешевле, поэтому его чаще используют на коротких дистанциях внутри зданий и дата-центров.
Поверх волокна наносится буферное покрытие, затем упрочняющая оплетка из арамидных нитей, а сверху — внешняя оболочка из ПВХ, LSZH или другого материала. Такая многослойная структура позволяет кабелю выдерживать растяжение, скручивание и умеренные перепады температур без потери оптических характеристик. Разница в материалах оболочки напрямую влияет на область применения шнура — от офисных помещений до промышленных объектов с повышенными требованиями пожарной безопасности.
Разъемы и типы кабеля

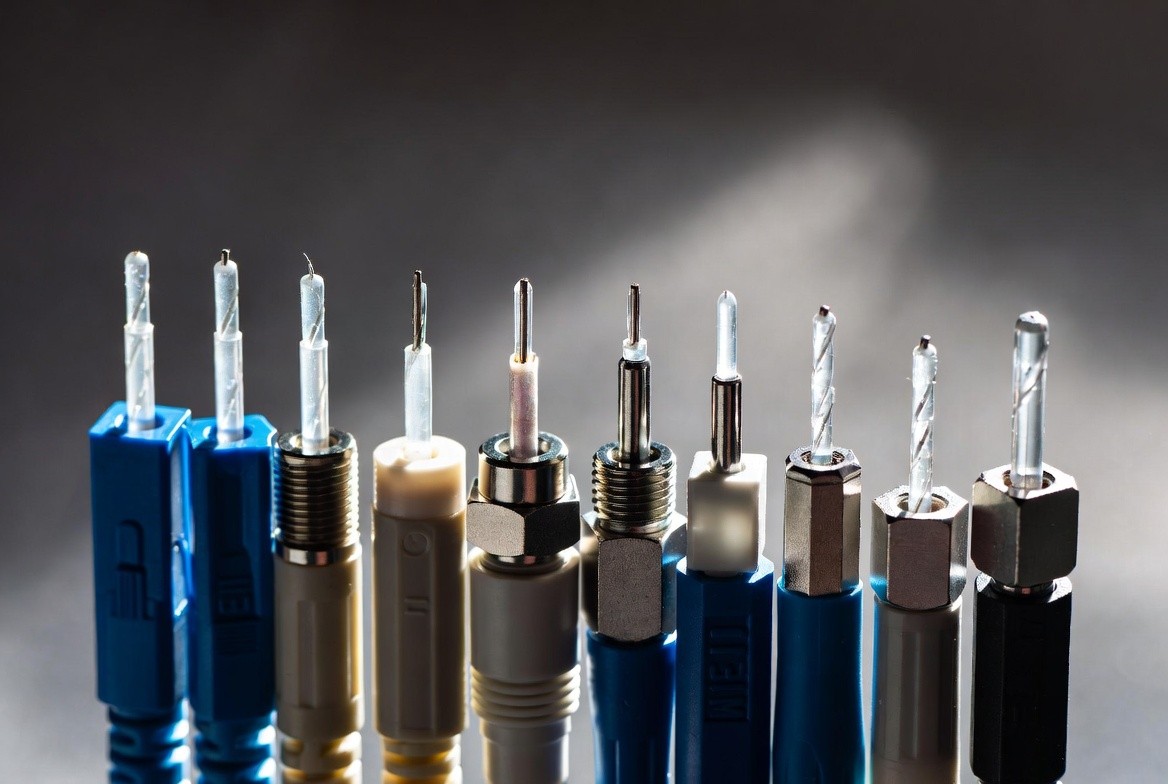

Выбор разъема во многом определяет совместимость патч-корда с конкретным оборудованием, поэтому на этот параметр стоит обращать особое внимание при подборе комплектующих. Разные типы коннекторов отличаются формой наконечника, способом фиксации и уровнем вносимых потерь.
- Разъемы SC отличаются простой push-pull фиксацией и широко применяются в телекоммуникационных шкафах благодаря удобству подключения и отключения.
- Коннекторы LC имеют уменьшенный корпус и востребованы там, где важна плотность портов на панели, например в серверных стойках.
- Разъемы FC с резьбовым креплением обеспечивают надежную фиксацию и применяются в условиях повышенной вибрации.
- Коннекторы ST с байонетным замком до сих пор встречаются в старых сетях и промышленных системах передачи данных.
Кроме типа разъема, значение имеет полировка торца волокна — от нее зависит уровень обратных отражений сигнала. Полировка PC подходит для большинства стандартных задач, тогда как APC с угловым скосом снижает отражения до минимума и используется в чувствительных к помехам линиях, например в системах кабельного телевидения или высокоскоростных магистралях.
Область применения

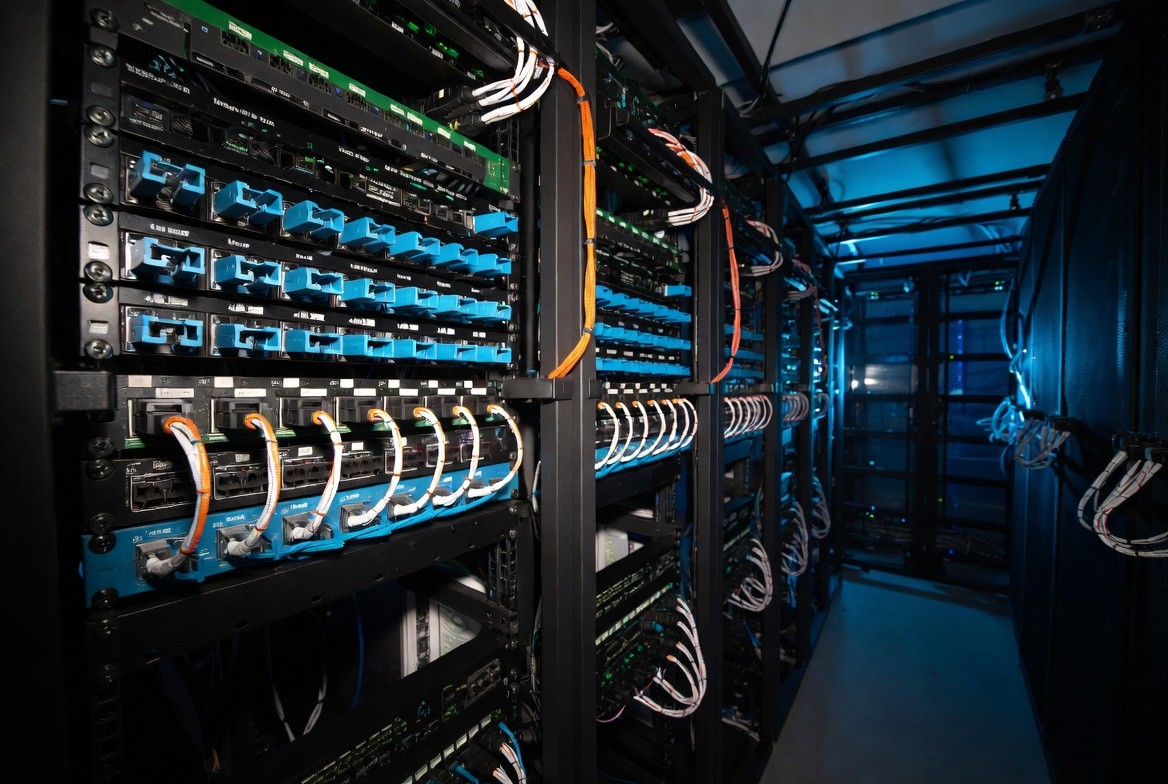

Волоконно-оптические шнуры используются практически везде, где требуется передача больших объемов информации на скорости, недостижимой для медных проводников. В дата-центрах патч-корды соединяют серверы с коммутаторами, обеспечивая пропускную способность, необходимую для облачных сервисов и хранилищ данных. В телекоммуникационных сетях они связывают активное оборудование с оптическими кроссами на узлах связи.
В промышленности такие кабели применяют для передачи данных на производственных линиях, где присутствуют сильные электромагнитные помехи от оборудования. Медицинские учреждения используют волоконную оптику в диагностическом оборудовании, а системы видеонаблюдения на больших территориях полагаются на оптические линии для передачи изображения без потери качества на дистанциях в несколько километров.
Как выбрать подходящий вариант
При подборе кабеля важно учитывать несколько факторов одновременно: тип волокна, разъемы на обоих концах, длину отрезка и материал внешней оболочки. Ошибка в выборе может привести к несовместимости с уже установленным оборудованием или к избыточным потерям сигнала на линии.
Стоит также обращать внимание на маркировку изделия — производитель обычно указывает тип волокна, вид полировки и класс огнестойкости оболочки. Эти данные помогают заранее оценить, подойдет ли конкретный патч-корд для конкретной задачи, не прибегая к тестированию на месте установки.
Волоконно-оптические коммутационные шнуры остаются одним из самых надежных способов организации быстрой и стабильной связи между узлами сети. Правильный подбор типа волокна, разъемов и защитной оболочки позволяет избежать потерь сигнала и продлить срок службы всей кабельной инфраструктуры.
