Ошибка в определении фазы или нуля при электромонтаже приводит к выходу из строя дорогостоящей техники или удару током. Исправление таких промахов обходится в 15-30% от общего бюджета ремонта из-за необходимости вскрывать стены. Изучение стандартов занимает около 2-3 часов, но гарантирует безопасность. Правильная Маркировка проводов по ГОСТ и ПУЭ: таблица цветов и правила подключения позволяет любому электрику быстро разобраться в щитке спустя годы после монтажа.
Базовые знания перед стартом
Сначала разберемся с теорией. Основными документами в России являются ПУЭ (Правила устройства электроустановок) и ГОСТ. Они четко определяют, какой провод за что отвечает. Фаза (L) — это проводник, по которому ток идет к потребителю. Ноль (N) — рабочий нулевой проводник, возвращающий ток. Заземление (PE) — защитный провод, который спасает жизнь при пробое изоляции на корпус прибора.
Строгая маркировка обязательна в общественных зданиях, на промышленных объектах и в сложных многокомнатных квартирах. Если в маленьком сарае можно обойтись минимумом, то в жилом доме хаос в проводах превращается в ловушку. Я считаю, что даже в самом простом объекте соблюдение цветов — это признак профессионализма.
Материалы для работы

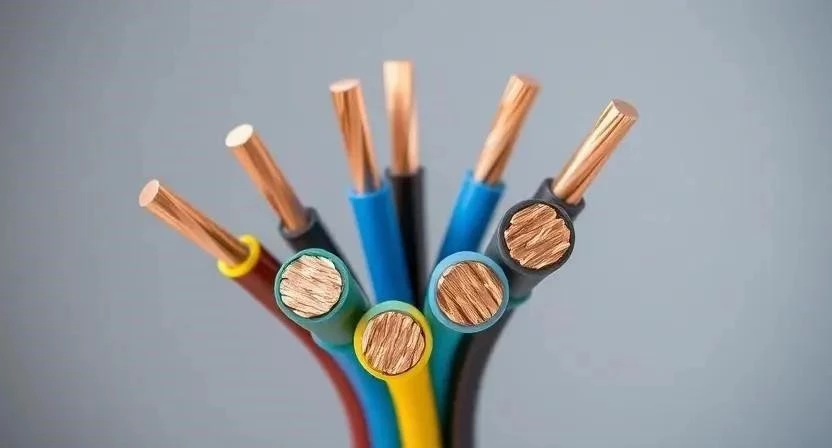

Для работы потребуются кабели с правильной изоляцией и расходники для идентификации. Чаще всего используют медный кабель ВВГнг. Если внутри кабеля все жилы одного цвета, на помощь приходят внешние маркеры.
- Кабель ВВГнг с цветными жилами
- Провод желто-зеленого цвета (заземление)
- Провод синего цвета (ноль)
- Провод коричневого цвета (фаза L1)
- Провод черного цвета (фаза L2)
- Провод белого цвета (фаза L3)
- Термоусадочные трубки разных цветов
- Маркировочные бирки из пластика
- Изолента ПВХ (набор цветов)
- Кабельные стяжки
- Клеммники Wago или винтовые зажимы
- Маркеры перманентные
Расход материалов зависит от количества точек подключения. Обычно на одну распределительную коробку уходит по 2-3 см термоусадки на каждый провод.
| Материал | Количество (на 1 точку) | Расход на м2 (примерно) | Цена за ед. | |
|---|---|---|---|---|
| Маркировочные бирки | 5 шт. | 0.1 шт. | 5 руб. | 25 руб. |
| Термоусадка (комплект) | 10 см | 0.05 м | 10 руб/м | 1 руб. |
| Изолента (отрезки) | 20 см | 0.02 м | 50 руб/рулон | 2 руб. |
| Стяжки нейлоновые | 3 шт. | 0.2 шт. | 2 руб. | 6 руб. |
| Кабель ВВГнг (отрезок) | 1-3 м | 1.5 м | 80 руб/м | 160 руб. |

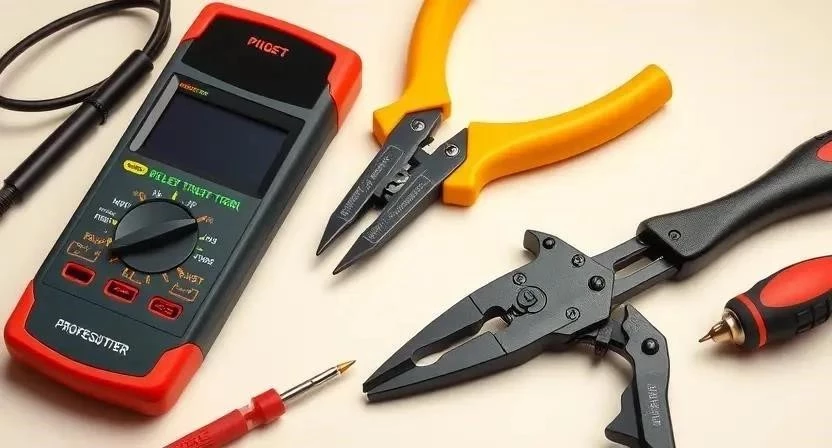

Инструментарий мастера
Инструменты должны быть качественными, чтобы не порезать изоляцию там, где не нужно. Я всегда проверяю исправность мультиметра перед началом смены, так как цена ошибки здесь слишком высока.
- Цифровой мультиметр
- Индикаторная отвертка
- Стриппер для зачистки проводов
- Диагональные бокорезы
- Кримпер для наконечников
- Канцелярский нож
- Фонарик налобный
- Диспенсер для изоленты
| Инструмент | Назначение | Обязательно/Желательно | Цена (средняя) |
|---|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 1500 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб. |
| Стриппер | Быстрое снятие изоляции | Желательно | 800 руб. |
| Бокорезы | Обрезка жил | Обязательно | 600 руб. |
| Кримпер | Обжим гильз и наконечников | Желательно | 1200 руб. |
Подготовка рабочего пространства
Прежде всего, полностью обесточьте электросеть. Выключите вводной автомат и заблокируйте его, чтобы никто случайно не включил свет, пока вы в коробке. Проверьте отсутствие напряжения тестером на каждом проводе. Организуйте место так, чтобы под рукой были все инструменты, а вокруг не было лишнего мусора или воды. Застелите пол или мебель пленкой, если работаете в жилом помещении, чтобы обрезки изоляции не забились в щели.
Работа с поверхностями и трассами
Тщательно очистите кабельные трассы от строительной пыли и остатков раствора. Пыль может попасть под изоляцию или в клеммники, что ухудшит контакт. Разметьте места установки распределительных коробок так, чтобы к ним был доступ для обслуживания. Проверьте целостность изоляции всех кабелей: если заметили задир или трещину, заизолируйте это место термоусадкой. Я однажды забыл проверить кабель после работы штукатуров, и в итоге обнаружил пробитую жилу прямо в стене — пришлось перекладывать весь участок.
Пошаговый алгоритм маркировки
Процесс идет строго по этапам. Соблюдайте последовательность, чтобы не запутаться в жилах, особенно в трехфазных сетях.
- Определение типа сети (10 мин). Выясняем, имеем ли мы дело с однофазным вводом (220В) или трехфазным (380В).
- Идентификация заземления (15 мин). Находим провод желто-зеленого цвета. Если его нет, маркируем выбранный провод этой трубкой.
- Маркировка нуля (15 мин). Выделяем синий провод. Это стандарт для рабочего нулевого проводника.
- Разметка фазы в однофазной сети (20 мин). Используем белый, коричневый или черный цвет. Главное — единообразие во всем доме.
- Маркировка фаз в трехфазной сети (30 мин). Назначаем L1 (желтый/коричневый), L2 (зеленый/черный), L3 (красный/белый) согласно актуальному ГОСТ.

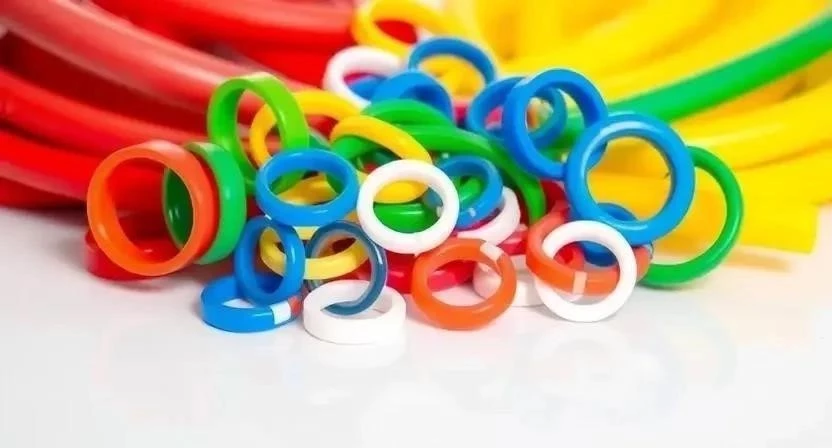

- Установка бирок (40 мин). Надеваем маркировочные кольца или бирки на концы кабелей перед их заведением в щиток.
- Сверка маркировки (30 мин). Проверяем, соответствует ли цвет фактическому подключению на вводе.
- Фиксация в клеммниках (60 мин). Соединяем провода, соблюдая цветовую схему в каждом зажиме.
- Тестирование сети (30 мин). С помощью мультиметра проверяем напряжение между фазой и нулем, фазой и землей.
- Создание схемы (60 мин). Рисуем исполнительную схему, где указаны все цвета и направления линий.
Меры безопасности: Работайте только в диэлектрических перчатках. При использовании химии или пайки обеспечьте проветривание. Никогда не работайте с электрикой в сырых помещениях без специального оборудования. Помните: электробезопасность важнее скорости.
| Этап | Время | Особенности |
|---|---|---|
| Подготовка | 40 мин | Полное обесточивание и проверка |
| Маркировка жил | 90 мин | Использование термоусадки и бирок |

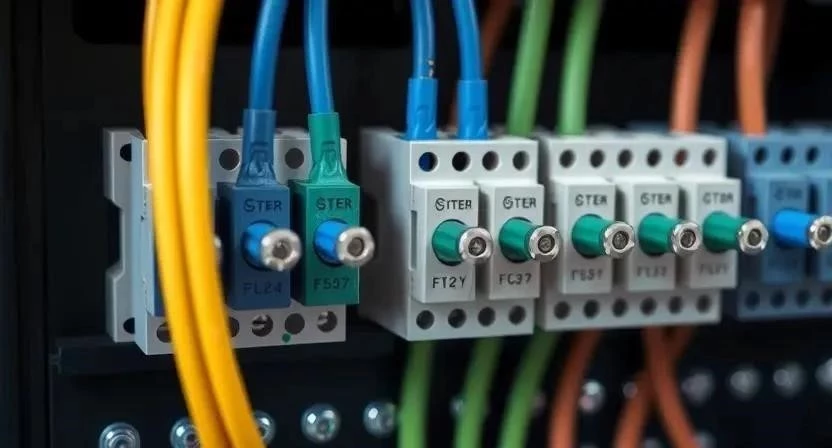

| Монтаж в щиток | 120 мин | Соблюдение порядка фаз |
| Тестирование | 30 мин | Замер напряжения мультиметром |
| Документирование | 60 мин | Отрисовка схемы соединений |
Технические нюансы и тонкости
Стоит учесть, что старые ГОСТы отличались от новых. В старых схемах фазы могли обозначаться красным, желтым и зеленым. Если вы ремонтируете старый дом, будьте осторожны: зеленый провод может оказаться фазой, а не заземлением! Импортные кабели часто идут по стандарту IEC, где цвета совпадают с современными российскими, но всегда проверяйте их тестером.
Температура в помещении влияет на эластичность изоляции. При сильном морозе ПВХ становится хрупким и может треснуть при зачистке. Я рекомендую прогреть кабель или работать при температуре не ниже +5°C. Также следите за совместимостью материалов: не используйте дешевую изоленту на кабелях, которые будут нагреваться под большой нагрузкой — она просто «поплывет» через год.
Типичные ошибки новичков
Ошибаться бывает всякий, но в электрике это дорого. Самый страшный грех — перепутать фазу и ноль. В некоторых приборах это приведет к тому, что корпус окажется под напряжением даже при выключенном рубильнике.
Я потратил три часа, выискивая ошибку в одном щитке, потому что монтажник использовал синий провод для фазы в одной из комнат. Это настоящий кошмар для любого мастера.
- Перепутанные фаза и ноль $
ightarrow$ Перемаркировать и переподключить. - Один цвет для разных функций $
ightarrow$ Использовать бирки с буквами L, N, PE. - Отсутствие заземления $
ightarrow$ Протянуть отдельный желто-зеленый провод. - Хаос в распредкоробках $
ightarrow$ Пронумеровать все выходящие линии. - Слишком короткие хвосты $
ightarrow$ Оставлять запас 10-15 см для переделки.
Расчет затрат на маркировку
Деньги уходят на мелочи, которые в сумме дают ощутимую цифру. Однако правильный монтаж экономит огромные средства в будущем, так как поиск одной ошибки в немаркированной сети может занять целый рабочий день мастера.
Я сэкономил около 5000 рублей, выполнив маркировку самостоятельно, но потратил на это дополнительные выходные. Для меня это была выгодная сделка, так как теперь я точно знаю, где какой провод.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Набор бирок (100 шт) | 1 уп. | 500 руб. | 500 руб. |
| Термоусадка (разные цвета) | 5 м | 100 руб/м | 500 руб. |
| Изолента (набор 5 цветов) | 1 компл. | 400 руб. | 400 руб. |
| Работа мастера (маркировка) | 10 точек | 200 руб/т | 2000 руб. |
| — | — | 3400 руб. | |
| — | — | 1400 руб. |
Обслуживание после монтажа
Следить за системой нужно постоянно. Рекомендую раз в год проверять затяжку контактов в щитке, так как медь «течет», и соединения ослабевают. Если заметили, что бирки выцвели или стерлись, сразу обновите их. Обязательно храните исполнительную схему в папке с документами на квартиру. Если через пять лет вы решите повесить новую розетку, эта бумажка спасет вас от случайного короткого замыкания.
Альтернативные способы обозначения
Существуют и другие методы, если стандартных цветов не хватает. Например, нумерация проводов: каждому кабелю присваивается номер, который дублируется в щитке и в коробке. Можно использовать буквенные обозначения (например, «К» — кухня, «С» — спальня). Для профессионалов идеально подходят принтеры для этикеток, которые печатают износостойкие наклейки. Это выглядит аккуратно и исключает ошибки при чтении почерка.
Ответы на частые вопросы
Что делать, если все провода в кабеле одного цвета?
Используйте цветную изоленту или термоусадку на концах каждого провода. Пометьте их сразу после прокладки, пока не забыли, какой куда идет.
Какой цвет считается стандартным для заземления?
Только желто-зеленый. Использовать этот цвет для фазы или нуля категорически запрещено.
Чем отличается ПУЭ от ГОСТ в плане цветов?
ПУЭ дает общие правила устройства, а ГОСТ конкретизирует технические стандарты исполнения кабелей. В целом они дополняют друг друга.
Можно ли использовать любую изоленту для маркировки?
Желательно использовать ПВХ-изоленту, которая не теряет клейкие свойства со временем и не плавится при умеренном нагреве.
Как определить фазу без приборов?
Никак. Попытки определить фазу «на ощупь» или по цвету без проверки тестером смертельно опасны.
Какие цвета использовать для трехфазного ввода?
L1 — коричневый, L2 — черный, L3 — серый (или по старому стандарту: желтый, зеленый, красный).
Обязательна ли маркировка в частном доме?
Юридически — желательно, практически — жизненно необходимо для безопасности владельца и будущих жильцов.
Где купить сертифицированный кабель с правильными цветами?
В специализированных электротехнических магазинах. Избегайте покупки кабеля «на рынках» без сертификата соответствия ГОСТ.
