Сборка электрощита в частном доме или квартире всегда начинается с выбора защитных модулей. Ошибка в подборе оборудования может привести к пожару или поражению электрическим током, поэтому важно четко понимать задачу каждого устройства. Один качественный дифф-автомат стоит в 2-3 раза дороже обычного выключателя, а монтаж одной группы занимает около 30-40 минут. Дифф-автомат или УЗО: что выбрать для обеспечения полной безопасности жилья?
Чаще всего новички путают эти два устройства, потому что внешне они очень похожи и оба имеют кнопку «Тест». УЗО (устройство защитного отключения) — это «электронный сторож», который следит только за утечкой тока. Дифф-автомат же объединяет в одном корпусе функции УЗО и обычного автоматического выключателя. Если УЗО спасает человека от удара током, то дифф-автомат дополнительно бережет проводку от перегрева и короткого замыкания.
Принципы работы и функции защиты
УЗО работает по принципу сравнения токов: оно измеряет, сколько электричества ушло по фазе и сколько вернулось по нулю. Если цифры не совпадают, значит, ток «утекает» куда-то на сторону — например, через тело человека или поврежденную изоляцию. В этот момент модуль мгновенно разрывает цепь.
Дифф-автомат действует шире. Он не только сравнивает токи, но и реагирует на перегрузку сети (когда включено слишком много приборов) и короткое замыкание. Внутри него стоит электромагнитный расцепитель и биметаллическая пластина, которые срабатывают при превышении номинального тока. Таким образом, один модуль заменяет собой связку из двух разных устройств.
| Функция защиты | УЗО | Дифференциальный автомат | Автоматический выключатель |
|---|---|---|---|
| От утечки тока (защита людей) | Да | Да | Нет |
| От короткого замыкания | Нет | Да | Да |
| От перегрузки сети | Нет | Да | Да |
| Принцип срабатывания | Дифференциальный ток | Токовый + Тепловой | Тепловой + Электромагнитный |
| Основная цель | Безопасность людей | Комплексная защита | Защита кабеля |
Особенности установки в электрощит
Монтаж любого защитного модуля требует строгого соблюдения схемы подключения. УЗО нельзя ставить в цепь без обычного автомата, иначе при коротком замыкании УЗО просто сгорит, не успев сработать. Дифф-автомат же работает автономно, так как защита от КЗ уже встроена в него.
Для работы мне всегда требуется определенный набор инструментов, чтобы соединение было надежным и не грелось:
- Набор диэлектрических отверток (шлиц и крест);
- Стриппер для зачистки изоляции;
- Мультиметр для проверки напряжения;
- Маркер для подписи линий;
- Пассатижи с изолированными ручками;
- Фонарик налобный;
- Индикаторная отвертка;
- Кусачки для обрезки DIN-рейки.
Я однажды забыл плотно затянуть клемму на нулевом проводе УЗО в старом доме. В итоге при включении мощного чайника контакт начал искрить, и устройство выбивало без видимых причин. Пришлось перебирать весь щит, чтобы найти этот «подгорающий» винтик. Теперь я всегда проверяю затяжку каждого контакта вручную.
Процесс установки выглядит так:
- Полное обесточивание щитка и проверка отсутствия напряжения (5 мин).
- Установка модуля на DIN-рейку и фиксация зажимом (2 мин).
- Зачистка концов проводов на 10-12 мм (3 мин).
- Подключение фазного провода к верхнему контакту (2 мин).
- Подключение нулевого провода к соответствующей клемме (2 мин).
- Подсоединение нагрузки (выход на линию) к нижним контактам (5 мин).
- Протяжка всех винтовых соединений с усилием (3 мин).
- Нажатие кнопки «Тест» для проверки срабатывания (1 мин).
- Закрытие корпуса электрощита (5 мин).
- Финальный запуск питания и замер напряжения на розетках (2 мин).
Эксплуатация и долговечность
Срок службы качественных модулей от известных брендов составляет 15-20 лет. Однако механизмы изнашиваются, особенно если в сети часто случаются перепады напряжения. Резкие скачки могут привести к «залипанию» контактов или преждевременному износу пружины расцепителя.

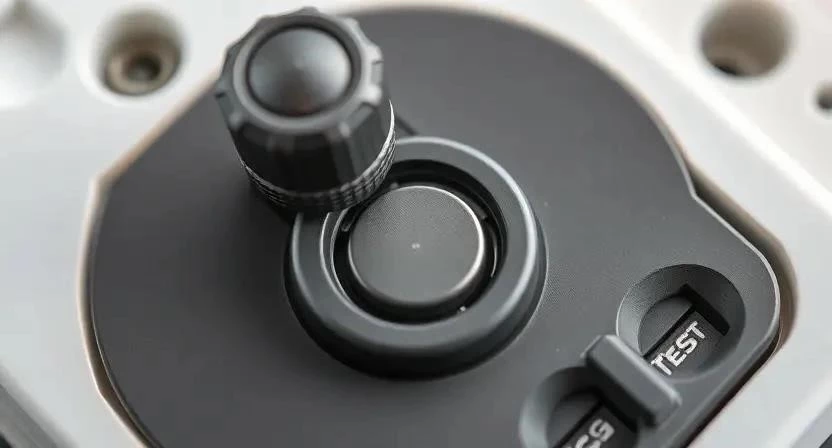

Критически важно проверять работоспособность устройств через кнопку «Тест». Я рекомендую делать это раз в квартал. Нажатие кнопки имитирует утечку тока: если рычаг мгновенно упал вниз — значит, электроника в порядке. Если модуль не среагировал, его нужно менять немедленно, так как он больше не защищает вашу жизнь.
Визуальные отличия и маркировка
Если смотреть на модули, то УЗО обычно имеет два полюса (вход и выход для фазы и нуля) и всегда оснащено кнопкой проверки. Дифф-автомат выглядит чуть массивнее, так как внутри него больше механизмов. На корпусе дифф-автомата всегда указаны два номинала: ток срабатывания от утечки (например, 30мА) и номинальный ток нагрузки (например, 16А).
УЗО маркируется проще — там указан только ток утечки и максимальный допустимый ток, который устройство может пропустить через себя без повреждения. По габаритам дифф-автомат часто занимает столько же места на DIN-рейке, сколько один автомат, что очень удобно при ограниченном пространстве в щитке.
Стоимость и расчет расходов
Выбор между одним дифф-автоматом и связкой «УЗО + автомат» часто упирается в деньги. Дифф-автомат экономит место, но стоит ощутимо дороже. Если вам нужно защитить пять разных линий, поставить одно УЗО на группу из пяти автоматов выйдет дешевле, чем пять отдельных дифф-автоматов.
Когда собирал щит в небольшой однушке, я решил сэкономить и поставил одно общее УЗО на все розетки. Вышло бюджетно, но возникла проблема: когда в старой стиральной машине произошла небольшая утечка, обесточился весь дом, включая компьютер и свет в комнате. С тех пор я ставлю дифф-автоматы на «мокрые» зоны, чтобы одна неисправная розетка не выключала всё жилье.
| Вариант сборки | Стоимость материалов (средняя) | Занимаемое место | Надежность системы | |
|---|---|---|---|---|
| УЗО + Автомат | 1 200 — 2 500 руб. | 2 модуля | Высокая | ~1 800 руб. |
| Дифф-автомат | 2 000 — 4 500 руб. | 1 модуль | Очень высокая | ~3 200 руб. |
| Обычный автомат | 300 — 800 руб. | 1 модуль | Низкая (нет защиты от тока) | ~500 руб. |
| Комплект Premium (ABB/Legrand) | 5 000 — 8 000 руб. | 1 модуль | Максимальная | ~6 500 руб. |
| Бюджетный Китай | 600 — 1 200 руб. | 1 модуль | Рискованная | ~900 руб. |
Преимущества и недостатки
Каждое решение имеет свои нюансы. УЗО идеально подходит для групповой защиты, когда нужно обезопасить сразу несколько линий одним махом. Дифф-автомат — это элитный вариант для тех, кто ценит селективность: если проблема возникла в ванной, свет в коридоре продолжит гореть.
| Устройство | Плюсы | Минусы | Лучшее применение |
|---|---|---|---|
| УЗО | Низкая цена, защита группы линий | Не защищает от КЗ и перегрузок | Общая защита щита |
| Дифф-автомат | Компактность, полная защита, селективность | Высокая стоимость, сложнее заменить | Ванная, кухня, уличные розетки |
Рекомендации по выбору для разных зон
Я всегда распределяю защиту в зависимости от риска. В помещениях с повышенной влажностью экономить нельзя — там только дифф-автоматы с током утечки 10мА или 30мА.
Список зон, где защита обязательна:
- Ванная комната (стиральная машина, бойлер);
- Кухонная рабочая зона (розетки над столешницей);
- Уличные розетки и освещение беседки;
- Детские комнаты (защита от любопытства);
- Гараж или мастерская с электроинструментом;
- Система электрообогрева пола;
- Котел отопления и насосное оборудование.
| Помещение | Рекомендуемый модуль | Номинал тока утечки | Причина выбора |
|---|---|---|---|
| Ванная | Дифф-автомат | 10-30 мА | Высокий риск удара током |
| Кухня | Дифф-автомат/УЗО | 30 мА | Много мощных приборов |
| Жилая комната | УЗО на группу | 30 мА | Средний риск, экономия места |
| Улица | Дифф-автомат | 30 мА | Влага и риск повреждения кабеля |
| Освещение | Автомат + общее УЗО | 30 мА | Низкий риск утечки |
Советы электриков и типичные ошибки
При компоновке щитка я рекомендую использовать проверенные бренды: ABB, Schneider Electric или Legrand. Они стоят дороже, но их механизмы срабатывают точно, в отличие от дешевых аналогов, которые могут «зависнуть» в самый ответственный момент.
Часто встречаю ошибки новичков, которые пытаются собрать щит по видео из интернета. Вот основные промахи:
- Установка УЗО без защитного автомата (приводит к пожару при КЗ);
- Использование одного УЗО на слишком большое количество линий (постоянные ложные срабатывания);
- Путаница между типами А и АС (тип А нужен для современной электроники, тип АС — только для простых нагрузок);
- Игнорирование заземления (без него УЗО работает хуже, а безопасность падает);
- Смешивание разных брендов в одной группе (могут возникнуть проблемы с совместимостью шин).
Всегда советую клиентам брать Schneider Electric серии Acti9. Да, цена кусается, но я поставил их десять лет назад в одном из первых объектов, и они работают как часы до сих пор. Это инвестиция в спокойный сон.
Меры безопасности при работе:
Никогда не работайте под напряжением! Используйте только сертифицированные инструменты с изоляцией до 1000В. При работе с химией (очистителями контактов) обеспечьте проветривание. Обязательно надевайте защитные очки, чтобы стружка от DIN-рейки не попала в глаза.
FAQ: Ответы на частые вопросы
Можно ли ставить УЗО вместо автомата?
Категорически нет. УЗО не защищает от короткого замыкания и перегрузки. Если произойдет КЗ, провода расплавятся, а УЗО может просто сгореть.
Почему постоянно выбивает дифф-автомат?
Либо в приборе есть утечка тока на корпус (например, ТЭН в стиралке), либо вы перегрузили линию слишком мощными приборами.
Что лучше для квартиры: много дифф-автоматов или одно УЗО на группу?
Если бюджет позволяет — дифф-автоматы. Это обеспечит селективность: при аварии в одной комнате остальные будут со светом.
Нужно ли заземление для работы УЗО?
УЗО будет работать и без заземления, спасая жизнь. Но с заземлением оно срабатывает быстрее и эффективнее, отсекая ток до того, как человек коснется прибора.
Чем отличается ток 10мА от 30мА?
10мА — сверхчувствительное устройство для очень влажных зон. 30мА — стандарт для бытовых розеток, безопасный порог для большинства людей.
Можно ли ставить дифф-автомат на освещение?
Можно, но обычно достаточно общего УЗО на группу освещения, так как риск утечки в люстре ниже, чем в розетке.
Как понять, что устройство вышло из строя?
Если кнопка «Тест» не сбрасывает рычаг или если автомат не выключает питание при явной перегрузке — модуль под замену.
