Монтаж электрики в санузлах и на кухнях сопряжен с повышенным риском из-за высокой влажности и наличия воды. Ошибки в выборе степени защиты IP или отсутствие заземления часто приводят к фатальным последствиям. Обычно установка одной точки занимает 1,5–2 часа, а стоимость материалов начинается от 400 рублей. Установка розеток и выключателей во влажных помещениях: инструкция поможет избежать критических ошибок при монтаже.
Основы электробезопасности и нормы
Работа в зонах с паром и брызгами требует строгого соблюдения ПУЭ. Помещения делятся на зоны влажности: от нулевой (сухая зона) до зоны 3, где контакт с водой неизбежен. Для монтажа нужны базовые навыки работы с электроинструментом и понимание принципов работы УЗО. Я считаю, что без установки дифференциального автомата в щитке приступать к работам в ванной категорически нельзя. Общее время на установку 3-4 точек в небольшом санузле составит около 6-8 часов с учетом подготовки стен.
Комплектация для монтажа
Для влажных зон подбираются компоненты с повышенной герметичностью. Основной критерий выбора — индекс IP (Ingress Protection). Для ванных комнат оптимальны устройства с IP44 и выше. Я использую только кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.

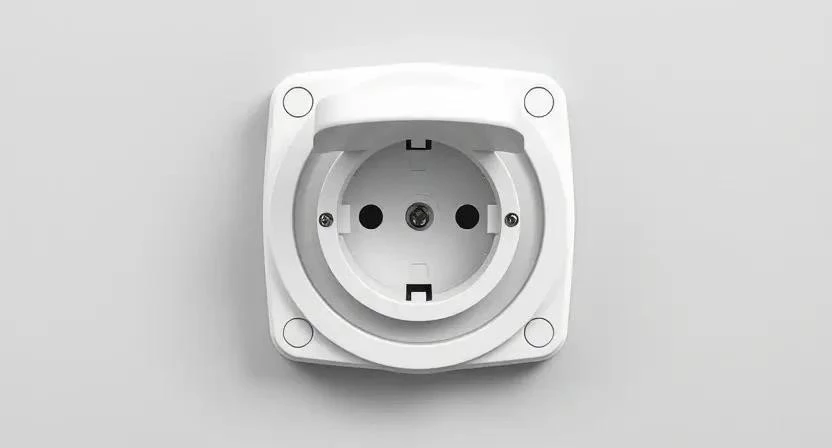

- Розетки с защитными клапанами IP44 или IP65.
- Выключатели с влагозащищенным корпусом.
- Кабель ВВГнг-LS сечением 3×2.5 мм² для розеток.
- Кабель ВВГнг-LS сечением 3×1.5 мм² для освещения.
- Подрозетники из ударопрочного пластика.
- Гофрированная труба ПВХ (диаметр 16-20 мм).
- Клеммники WAGO для надежного соединения.
- Силиконовый санитарный герметик.
- Изолента ПВХ.
- Монтажные коробки с степенью защиты не ниже IP54.
| Материал | Количество (на 1 точку) | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Розетка IP44 | 1 шт. | — | 650 руб. | 650 руб. |
| Кабель ВВГнг-LS 3×2.5 | 5 м | по длине | 85 руб./м | 425 руб. |
| Подрозетник | 1 шт. | — | 60 руб. | 60 руб. |
| Гофра ПВХ 16 мм | 5 м | по длине | 18 руб./м | 90 руб. |
| Клеммник WAGO | 3 шт. | — | 25 руб./шт. | 75 руб. |

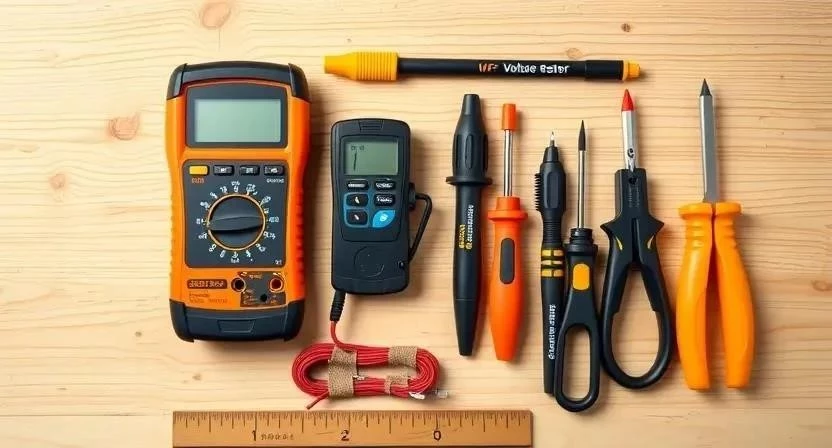

Оснащение мастера
Качественный инструмент ускоряет процесс и гарантирует безопасность соединений. Для работы с кабелем обязательно нужен стриппер, чтобы не повредить жилы при зачистке. Перфоратор выбирайте с режимом легкого удара, чтобы не расколоть стену при штроблении. Если бюджет ограничен, часть дорогого оборудования, например штроборез, можно взять в аренду на сутки.
- Индикатор напряжения (фазоуказатель).
- Стриппер для зачистки изоляции.
- Набор диэлектрических отверток (крест, шлиц).
- Перфоратор с насадками по бетону.
- Строительный уровень (до 60 см).
- Мультиметр для проверки цепи.
- Штроборез с пылесосом.
- Канцелярский нож с выдвижным лезвием.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Штробление стен | Обязательно | 6 000 руб. |
| Индикатор напряжения | Поиск фазы | Обязательно | 350 руб. |
| Стриппер | Снятие изоляции | Желательно | 900 руб. |
| Уровень | Выравнивание точек | Обязательно | 600 руб. |
| Мультиметр | Замер напряжения | Желательно | 1 800 руб. |
Первичная подготовка пространства
Безопасность начинается с полного обесточивания сети в электрощите. Я рекомендую повесить на автомат предупреждающую табличку, чтобы никто случайно не включил ток, пока вы работаете с проводами. Мебель и пол застелите плотной пленкой, так как бетонная пыль проникает повсюду. Обеспечьте свободный и быстрый доступ к щитку, чтобы в экстренной ситуации можно было мгновенно перекрыть питание.
Работа с основанием стен
Разметка точек установки должна учитывать зоны влажности: розетки ставятся минимум в 60 см от края ванны или душевой кабины. Штробы прорезаются строго вертикально или горизонтально, без диагоналей. После прокладки кабеля в гофре устанавливаются подрозетники. Я однажды забыл проверить плоскость подрозетника в ванной, в итоге плитка легла с зазором в 3 мм, и мне пришлось переделывать всю стену. Поэтому используйте уровень для каждой точки.
Алгоритм установки электрики
Процесс монтажа требует аккуратности и соблюдения последовательности. Сначала прокладывается трасса, затем монтируются механизмы.
- Прокладка кабеля в гофре (40-60 мин). Закрепите гофру в штробе с помощью специальных клипс или алебастра.

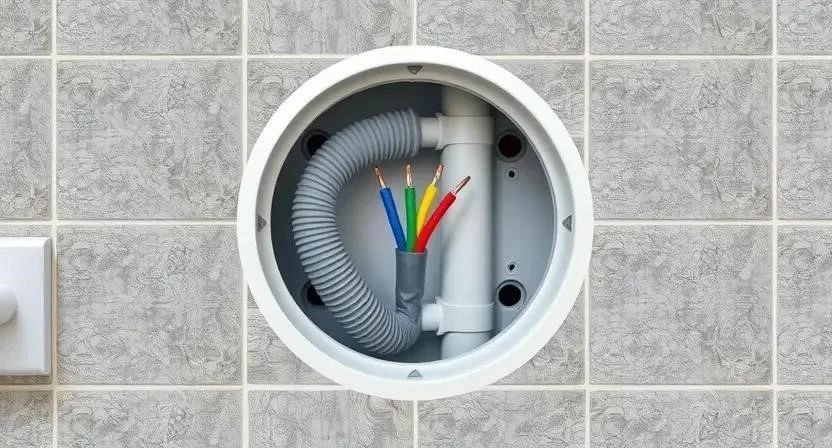

- Фиксация подрозетников (30-40 мин). Установите коробку в стену, выровняв её по уровню. Зафиксируйте гипсовым раствором.
- Зачистка жил кабеля (10-15 мин). Снимите внешнюю изоляцию и зачистите концы жил стриппером на 10-12 мм.
- Подключение заземляющего провода (15 мин). Сначала подключайте желто-зеленый провод к клемме заземления.
- Монтаж механизма розетки или выключателя (20-30 мин). Вставьте провода в зажимы и плотно затяните винты.
- Установка защитной крышки (5-10 мин). Плотно прижмите декоративную панель с клапаном к стене.
- Проверка напряжения индикатором (5 мин). Убедитесь, что фаза пришла на нужный контакт.
- Финальная затяжка контактов (10 мин). После установки механизма в стену еще раз подтяните винты.
- Тестирование работы УЗО (10 мин). Нажмите кнопку «Тест» на дифференциальном автомате, чтобы проверить срабатывание защиты.
Я заметил, что новички часто зачищают жилы слишком длинно. Однажды у меня в одном объекте голый провод коснулся металлического профиля, что выбило автомат сразу после включения. Всегда следите, чтобы оголенный металл оставался только внутри зажима.
| Этап работ | Время выполнения | Особенности и нюансы |
|---|---|---|
| Штробление и гофра | 120 мин | Использовать респиратор и очки |
| Установка коробок | 60 мин | Проверка плоскости уровнем |
| Подключение жил | 40 мин | Соблюдение цветовой маркировки |
| Монтаж механизмов | 50 мин | Плотная фиксация в подрозетнике |
| Тестирование | 30 мин | Проверка УЗО и заземления |
Технические тонкости монтажа
При работе в помещениях с паром важно соблюдать температурный режим: штукатурка под подрозетниками должна полностью высохнуть, иначе влага пойдет внутрь розетки. Я всегда прохожусь тонким слоем силикона по периметру подрозетника перед установкой розетки. Это спасает от попадания конденсата внутрь стены. При монтаже на керамическую плитку используйте только специальные сверла по керамике, чтобы не расколоть поверхность.
Типичные промахи при установке
Ошибки в электрике могут стоить очень дорого. Самые распространенные из них я собрал в этом списке:
- Отсутствие заземления. Использование двухжильного кабеля в ванной — грубое нарушение безопасности.
- Бытовые розетки вместо влагозащищенных. Обычный пластик не защищает контакты от пара и брызг.
- Неправильный выбор IP-класса. Установка IP20 в зоне 2 приведет к быстрому окислению контактов.
- Слишком низкое расположение. Розетки ниже 50 см от пола в ванной подвержены риску затопления.
- Игнорирование УЗО. Без устройства защитного отключения риск удара током возрастает в разы.
Смета на электромонтажные работы
Стоимость реализации проекта зависит от того, нанимаете ли вы специалиста или делаете всё самостоятельно. При самостоятельном монтаже вы экономите на оплате труда, но тратите больше времени и рискуете качеством.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (3 точки) | 2 100 руб. | 2 100 руб. | 0 руб. |
| Работа мастера | 0 руб. | 3 500 руб. | 3 500 руб. |
| Расходники (диски, клей) | 400 руб. | 0 руб. | -400 руб. |
| 2 500 руб. | 5 600 руб. | 3 100 руб. |
Эксплуатация и обслуживание
После завершения работ электрика требует периодического контроля. Раз в полгода я рекомендую проверять затяжку винтовых контактов, так как от перепадов температур металл может «гулять». Очищайте защитные клапаны розеток от известкового налета и грязи, чтобы они плотно прилегали к корпусу. Если заметили потемнение пластика или запах гари — немедленно обесточьте линию и замените механизм.
Современные решения и альтернативы
Для тех, кто хочет максимальной безопасности, существуют беспроводные выключатели. Они работают по радиоканалу, и в самой влажной зоне не нужно прокладывать провода. Также популярны системы скрытого монтажа с выносными панелями. Я рекомендую рассмотреть решения для «умного дома» с датчиками протечки, которые автоматически отключают питание всех розеток в ванной при попадании воды на пол.
Ответы на частые вопросы
Можно ли ставить розетку рядом с душем?
Нет, в зоне 0 и зоне 1 (внутри ванны или душа) любые розетки запрещены. Минимальное расстояние до края душевой — 60 см.
Чем IP44 отличается от IP65?
IP44 защищает от брызг, падающих под любым углом, а IP65 полностью пыленепроницаем и выдерживает струи воды.
Зачем нужно УЗО в ванной?
УЗО мгновенно отключает ток при утечке (например, если вода попала в розетку), спасая человека от смертельного удара.
Какой кабель лучше: ВВГ или NYM?
Для скрытого монтажа в гофре я использую ВВГнг-LS, так как он более устойчив к воздействиям в наших условиях.
Можно ли использовать обычные подрозетники?
Да, подрозетник сам по себе может быть обычным, главное — чтобы сама розетка была влагозащищенной с IP-классом.
Нужно ли герметизировать розетку силиконом?
Да, промазывание стыка между стеной и корпусом розетки предотвращает попадание влаги в штробу.
Что делать, если нет заземления в доме?
В таком случае установка УЗО становится обязательной, так как это единственный способ защиты при отсутствии контура заземления.
Как часто нужно проверять контакты?
Рекомендую проводить ревизию раз в год, особенно если в помещении высокая влажность и нет принудительной вентиляции.
