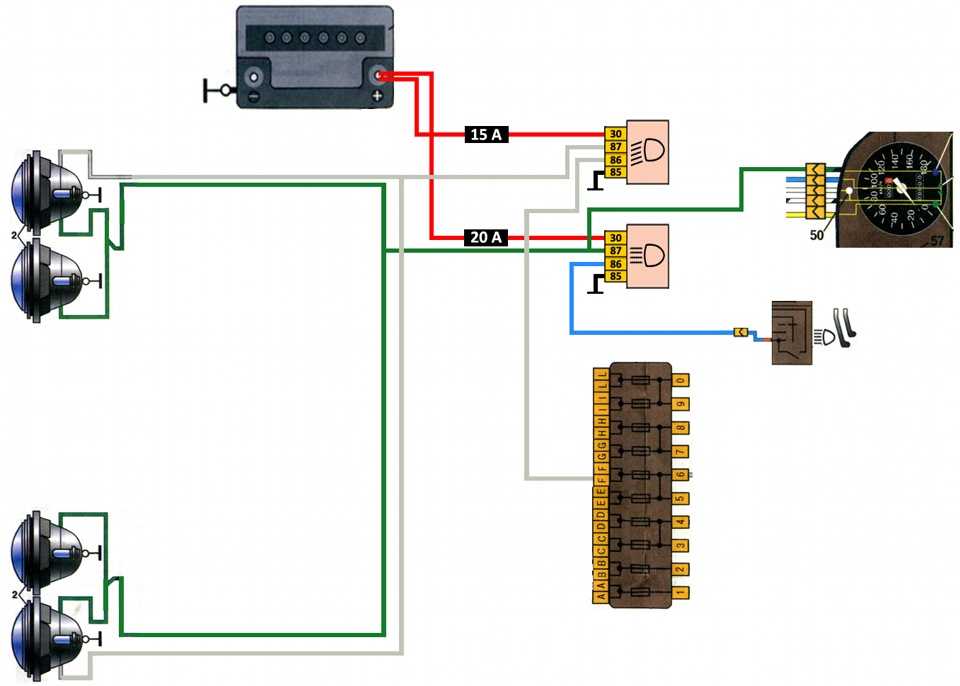

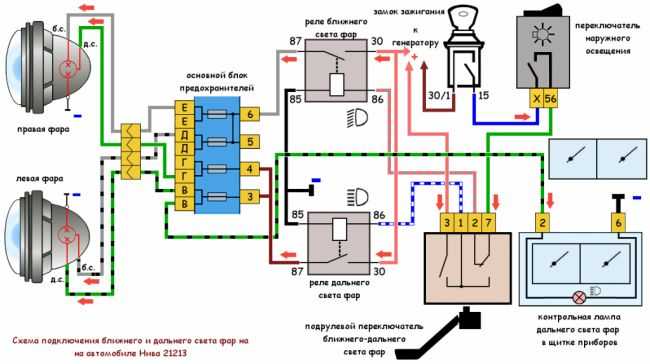

Схема подключения ближнего и дальнего света фар автомобиля ваз 2107

Замена блока предохранителей на Ваз 2107

  • отключить «массу» от аккумулятора;
  • демонтировать корпус воздушного фильтра;
  • отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;
  • демонтировать полку, находящуюся в салоне под «торпедой»;
  • снять корпус «бардачка»;
  • отстыковать второй жгут проводов от БП;
  • открутить болты крепления БП (правый болт скрыт, его сразу не видно);
  • демонтировать блок предохранителей;
  • установить новый блок предохранителей;
  • затянуть болты крепления;
  • пристыковать жгут, идущий из салона;
  • установить корпус «бардачка» и полку под «торпедой»;
  • подключить к БП жгут проводов, идущий под капотом;
  • установить корпус воздушного фильтра;
  • подключить «массу» к аккумулятору.

Как и плавкие предохранители, реле лучше менять при отключенной от аккумулятора «массе». Проверять исправность реле стоит после проверки соответствующих плавких предохранителей.

Проверить, работает ли реле, можно двумя способами. Самый простой — заменить его на новое, заведомо рабочее. Если после этого работа электроприбора восстановилась — старое реле было неисправно. Нет — надо продолжать поиск причины.

Штраф за тюнинг задних фонарей

Только что мы слегка доработали задние фонари своего ВАЗ 2107. Насколько это законно, и если нет, то на какие неприятности можно нарваться? В принципе, никаких прямых указаний по поводу задних световых приборов в законодательстве России нет, поэтому теоретически такой вид тюнинга (в разумных пределах) проводить можно.

На практике обычно так и происходит: если тюнинг не превращает автомобиль в сверкающую новогоднюю елку, сигналы задних световых приборов имеют нужный цвет, различимы и понятны другим участникам движения, то ГИБДД водителя не трогает даже с в меру тонированными стеклами.

Но если сильно захотеть, то выписать штраф на 500 рублей или «зарубить» техосмотр все же можно, поскольку российское законодательство запрещает менять конструкцию осветительных приборов автомобиля. «Запрещается изменять их количество, цвет и мощность лампочек, а также оклеивать их различными пленками». А задний фонарь – тоже световой прибор.

Так что если будем тюнинговать, то стоит делать это с умом, без фанатизма и руководствуясь здравым смыслом. В конце концов, это наша же безопасность.

P. S. В последнее время сотрудники ГИБДД всерьез взялись за автомобили со «спортивным» тюнингом (наверное, такие часто становятся причиной ДТП). Поэтому даже задний фонарь, тюнингованный под «спортивный», может повлечь серьезные неприятности.

С задним фонарем, фото которого приведено ниже, отвертеться от штрафа, а то и от более серьезных неприятностей будет крайне сложно (изменение конструкции автомобиля).

Проверка лампочек

Наиболее часто случающийся вариант банален: перегорела лампочка или даже две (такое тоже случается, к примеру, при попадании машины под жесткий ливень). Ну, или при нештатном замыкании контакта. Итак, разбираем подфарники изнутри и вынимаем лампочки стоп-сигнала. Если они почернели/помутнели/с разводами, то сразу же без разговоров меняем. Если же визуально дефект никак не обнаруживается, то лучшим вариантом будет взять гожую запасную лампочку и поставить ее вместо проблемной. При этом педаль тормоза должна быть в нажатом положении (кстати, если вы в одиночку осуществляете проверку, то на нее можно положить что-либо тяжелое, к примеру, кирпич). Если загорелась новая лампа, то дело точно в этом. Нет – идем дальше.

Проверка контактов:

Почему на ваз-2112 не горят и не работают стоп-сигналы, что делать?

Возможно, что контакты в патроне окислились и не дают шанса гожей лампочке загореться. Данную причину можно обнаружить визуально, вынув лампу и осмотрев патрон. Для зачищения окислов прокручиваем лампу в патроне или, для пущей уверенности, обрабатываем гнездо изнутри небольшим куском наждачки. Следует также проверить подводящие к патрону контакты, возможно повреждение, или требуется замена патрона. Если и с этим порядок, продолжаем проверку контактов в проводной колодке на предмет окисления. Возможно, потребуется зачистка вручную. Или попробуйте надеть и снять запчасть несколько раз кряду (так можно удалить слой окисла, если он не слишком большой).

ДСС:

Владельцами ВАЗов о (стоп-сигнальный датчик) – одно из наиболее уязвимых мест в системе. Возможно, поэтому не горят лампочки. Проверить на неисправность можно довольно простым методом: с лягушки снимаем 2 проводка и замыкаем их обрезком проволоки напрямую. Если при этом стоп-сигналы загорелись, то ДСС нужно менять – он не рабочий.

Кстати, многие опытные владельцы ВАЗов начинают общую проверку на предмет выявления подобных неисправностей именно с этого датчика, так как он выходит из строя довольно часто.

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Фонарь заднего хода

Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:

  • освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;
  • информирования других участников движения о том, что автомобиль перемещается задним ходом.

Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.

В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.

↑ Схема включения указателей поворота и аварийной сигнализации с реле-прерывателем

1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;

  • А — к клемме «30» генератора;
  • Б — нумерация штекеров в выключателе аварийной сигнализации;
  • В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации.

Реле-прерыватель 6 предназначен для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота, а также для контроля исправности ламп указателей поворота. Если лампы исправны, то в режиме указания поворота он создает мигание контрольной лампы 7 с обычной частотой. Если лампы неисправны (перегорание или обрыв в цепи ламп), то реле-прерыватель обеспечивает удвоенную частоту мигания контрольной лампы.

Реле-прерыватель крепится под щитком приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым.

Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при номинальной нагрузке 92 Вт, окружающей температуре от –20 до +50°С и напряжении от 10,8 до 15 В.

До 1985 г. применялся реле-прерыватель 23.3747, собранный на интегральных микросхемах. Он создавал постоянное горение контрольной лампы в случае перегорания какой-либо из ламп указателей поворота или обрыва в цепи ее питания.

С 1985 г. устанавливается реле-прерыватель 231.3747, изготовленный из дискретных элементов.

Характеристики обоих реле-прерывателей одинаковые. Внешнее отличие состоит только в отсутствии у реле-прерывателя 231.3747 штекера «5». Напряжение питания подается только на штекер «1». Поэтому не нужен коричневый провод, соединявший раньше штекер «5» реле-прерывателя со штекером «6» выключателя 9 аварийной сигнализации.

В 1995 г. был немного изменен выключатель аварийной сигнализации. У него были ликвидированы выводы «5» и «6», а также измена схема подключения контрольной лампочки внутри выключателя.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

  • плохие контакты;
  • повреждение проводки, расположенной в гофре между дверью и кузовом;
  • перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

  • закоротили контакты габаритных огней и стопов;
  • отсутствует масса на габаритах;
  • неисправна двухконтактная лампа;
  • цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Рекомендуем: Проблемы с кондиционером (в том числе радиатором) opel (astra h и других моделях)

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Провода подключения электроприборов

Тип подключения Сечение, мм 2 Цвет изоляции
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель) 16 Чёрный
Плюсовой вывод стартера — аккумулятор 16 Красный
Положительный контакт генератора — плюс АКБ 6 Чёрный
Генератор — разъем чёрного цвета 6 Чёрный
Клемма на генераторе «30» – колодка МБ белого цвета 4 Розовый
Разъем стартера «50» – реле его запуска 4 Красный
Реле пуска стартера — чёрный разъем 4 Коричневый
Реле включения зажигания — разъем чёрного цвета 4 Голубой
Вывод замка зажигания «50» – голубой разъем 4 Красный
Разъем замка зажигания «30» – зелёный разъем 4 Розовый
Штекер правой фары – «масса» 2,5 Чёрный
Штекер левой фары — голубой разъем 2,5 Зелёный, серый
Вывод генератора «15» – разъем жёлтого цвета 2,5 Оранжевый
Разъем правой фары – «масса» 2,5 Чёрный
Разъем левой фары — белый разъем 2,5 Зелёный
Электровентилятор радиатора – «масса» 2,5 Чёрный
Вентилятор радиатора — красный разъем 2,5 Голубой
Вывод замка зажигания «30/1» – реле включения зажигания 2,5 Коричневый
Контакт замка зажигания «15» – одноконтактный разъем 2,5 Голубой
Правая фара — разъем чёрного цвета 2,5 Серый
Разъем замка зажигания «INT» – чёрный разъем 2,5 Чёрный
Шестиконтактная колодка подрулевого переключателя – «масса» 2,5 Чёрный
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка 1,5 Чёрный
Лампа подсветки бардачка — прикуриватель 1,5 Чёрный
Прикуриватель — голубой разъем блока 1,5 Голубой, красный
Обогреватель заднего стекла — разъем белого цвета 1,5 Серый

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

  1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
  2. Вышел из строя предохранитель.
  3. Вышла из строя лягушка тормоза.
  4. Проблемы лампы стоп сигнала.

Рекомендуем: Как заменить маслосъемные колпачки без снятия головки блока цилиндров?

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

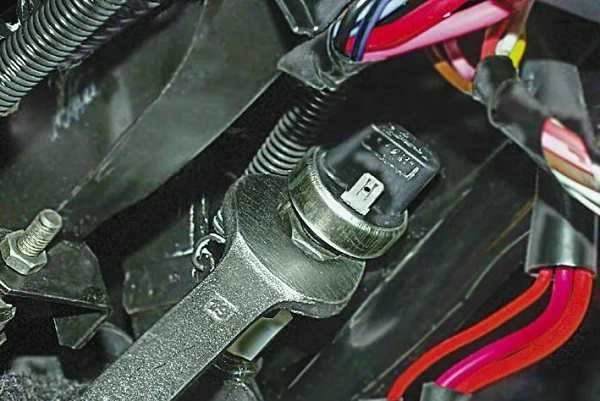

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Схема электрическая ВАЗ-2107 карбюратор

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака 2107

Электросхема ВАЗ-2107 карбюратор — полный вид:

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.


Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Комплектующие для модернизации задних фар

Для такой массовой модели, как ВАЗ 2107, множество небольших отечественных и зарубежных компаний выпускают множество вариантов светотехники для тюнинга, которая легко монтируется на штатные места и не требуют переделки конструкции кузова. Альтернативные задние фонари ВАЗ 2107 могут быть сделаны как на основе ламп накаливания, так и светодиодов. Последние стоят дороже, но имеют ряд преимуществ:

  • Меньшее энергопотребление. Светодиоды потребляют в 10 раз меньше энергии, чем лампы накаливания аналогичной яркости.
  • Быстрое срабатывание. Лампы накаливания загораются не сразу, им требуется время на разогрев спирали, светодиоды же начинают светиться в полную силу сразу после подачи напряжения.
  • Более высокая информативность сигналов, достигаемая за счет оригинального расположения световых индикаторов.
  • Повышенная яркость в сравнении со штатными приборами.

Задние фары для тюнинга ВАЗ 2107 представлены на рынке в обширной номенклатуре. Условно их можно разбить на пять групп:

  • Спортивный вариант, отличающийся четырьмя круглыми и двумя прямоугольными световыми указателями. Они могут быть скомпонованы отдельно и помещены в пластиковый корпус, окрашиваемый в цвет кузова авто.
  • Фонари Skylain с тремя круглыми указателями и двумя прямоугольными указателями поворота и стоп-сигнала, расположенными над ними. Корпуса фонарей изготавливают из прозрачного пластика с хромовым покрытием.
  • Задние фонари «реснички» – отличаются оригинальной формой и светодиодными указателями поворотов, которые отлично видны даже при ярком солнечном свете.
  • Тонированные задние фонари, разработанные специально для тех, кто любит необычные световые решения. Более мощные лампы, устанавливаемые в них, обеспечивают хорошую заметность сигналов даже при ярком свете.
  • Светодиодные фонари классического дизайна, индикаторы в которых расположены аналогично штатным. Пользуются популярностью за счет быстрого срабатывания и высокой яркости сигналов.

Для монтажа тюнингованных задних фар достаточно снять штатные задние фонари ВАЗ 2107 и установить на их место новые. Процедура снятия и установки описана выше, в разделе «Тонировка задних фар ВАЗ 2107».

Схема ВАЗ-2107

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Источник



Тонировка задних фонарей ВАЗ 2107

Это один из популярных, несложных и дешевых видов тюнинга автомобиля. С его помощью можно придать стильный внешний вид с минимальными затратами времени и средств. На практике применяют два способа тонировки: краской и пленкой. Нельзя сказать что какой-то хуже или лучше – оба они имеют достоинства и недостатки.

Для тонировки фары краской нужен специальный термостойкий лак. Для тонировки придется снимать и разбирать задний фонари. Порядок операций такой:

  • Открыть крышку в обшивке багажника.
  • Снять плату с лампами.
  • Отвернуть 4 самореза.
  • Отвести обивку в сторону.
  • Отсоединить разъем фонаря.
  • Отвернуть гайки, крепящие фонарь к кузову.
  • Вынуть фонарь.
  • Снять стекло.
  • Очистить поверхность.
  • Зачистить стекло наждаком «нулевкой»
  • Нанести краску.
  • Собрать и установить задний фонарь.

Покраску лаком следует проводить в чистом помещении, чтобы грязь или пыл не попали на окрашиваемую поверхность. Перед покраской поверхность нужно подготовить, тщательно очистив и обезжирив ее. Наносить краску из баллончика надо с достаточно большого расстояния, иначе она «поплывет». Окраска должна производиться в несколько (5-6) слоев. Каждый из слой наносится на высохший предыдущий.

Задние фары ВАЗ 2107 тюнинговать можно и при помощи тонировочной пленки. В этом случае пленка наносится на стекла вместо лака. Что надо учитывать при поклейке пленки на фонари:

Использовать надо более дорогую и качественную пленку.
Лучше не применять пленку с низкой светопропускаемостью.
Кроме черной, стоит обратить внимание на красную и другие цвета пленки. Они часто смотрятся даже более эффектно и оригинально.
Можно применить не полную, а частичную тонировку пленки

Это помогает преобразить внешний вид фар без снижения их яркости.
После тонирования фонарей стоит заменить штатные лампы на более мощные, чтоб компенсировать потерю яркости.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

  1. С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
  2. Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
  3. На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
  4. Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично

Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет

Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

  • левого и правого рассеивателей;
  • левого и правого токопроводников;
  • двух ламп мощностью 4 Вт и двух патронов к ним;
  • шести ламп мощностью 21 Вт и шести патронов к ним;
  • четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

  • отсутствие массы на фонаре;
  • перегорание лампы;
  • окисление контактов;
  • обрыв или перетирание проводки;
  • выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

  • стоп-сигнала (красный);
  • габаритных огней (коричневый);
  • противотуманных ламп (оранжево-чёрный);
  • лампы заднего хода (зелёный);
  • указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

  1. Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Иван64

https://www.semerkainfo.ru/forum/viewtopic.php?f=7&t=14911&start=75

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Видео: как улучшить работу задних фонарей ВАЗ-2107

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

  • отсоединить наконечники проводов от контактов датчика;
  • ключом на 22 выкрутить старый датчик из КПП, сняв его вместе с металлической шайбой;

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток

Однако делать это надо предельнл=о осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава

  • очистить посадочное место датчика;
  • надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
  • надеть концевики проводов на контакты датчика.

Теперь вы знаете как поменять датчик заднего хода ВАЗ 2107

После установки нового датчика обратите внимание на то, насколько плотно сидят наконечники проводов на контактах датчика. Они не должны болтаться и спадать

При необходимости подожмите наконечники, используя пассатижи. Нелишним будет зачистить наконечники перед тем, как надеть их на контакты датчика. Так вы сможете быть уверены в надежном контакте на этом соединении.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой. Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
