Как выбрать лампу ближнего света на Ford Focus 3

Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.

Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.

Лампа ближнего света ФФ3 оснащена:

• цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
• напряжением – 12 V;
• мощностью – 55 W.

Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.

Современный рынок может предложить большой выбор источников света для головной оптики автомобиля

На Ford Focus 3 лампа ближнего света устанавливается 2 видов:

1. Биксеноновая с оптической линзой.
2. Галогенная вместе с рассеивателем потока.

С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.

Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:

• Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
• Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
• IPF. При выборе H11 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
• Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.

Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Теперь покачиваем фонарь и снимаем его со штатного места.

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Снимаем с него пыльник, потянув за резиновый лепесток.

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Предыдущая
Замена автолампКак поменять лампочку ближнего и дальнего света на Lada Priora
Следующая
Замена автолампКакие нужны лампы ближнего света на Ford Focus 2 и как их поменять

Спасибо, помогло!Не помогло

Замена лампочки ближнего света Форд Фокус

Открутите внутренние болты, удерживающие фары на кузове



Выньте крепежные болты фары и отложите их в сторону

Вытяните фару на себя

Сначала вы должны открыть капот и подойти к той фаре, в которой не работает лампочка.

Найдите два болта, которые удерживают блок-фару. Один болт находится рядом с наружным краем. Другой находится во внутреннем углу фары.

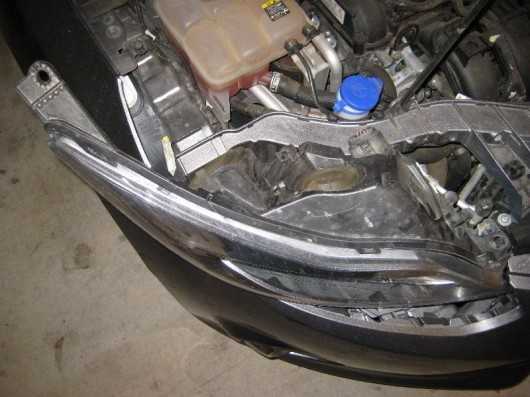

Сдвиньте фару и поверните ее на бок

Лампа дальнего света находится в центре фары

Снимите резиновый пылезащитный уплотнитель

Открутив переднюю фару, будьте осторожны отодвигая Рё поворачивая ее РЅР° Р±РѕРє.

Не вынимайте фару из машины полностью. Чтобы не поцарапать оптику постелите под нее полотенце. Помните, что вы не только можете поцарапать блок фару, но, а также можете повредить передний бампер в тот момент, когда вдвигаете фару вперед на себя. Поэтому желательно защитить от возможных царапин не только блок-фары, но и бампер.

Резиновая крышка снята

Доступ к лампе ближнего света открыт

Поверните лампу ближнего света против часовой стрелки на 1/4 от полного оборота

Лампа ближнего света находится в центре задней части блок-фары.

Для того чтобы до нее добраться, вам необходимо снять заднюю резиновую защиту (круглая резиновая крышка по центру фары). Открыв крышку, вы получите беспрепятственный доступ к лампе ближнего света (Н11).

Чтобы снять лампу необходимо повернуть ее против часовой стрелки на 1/4 оборота.

Достаньте из фары лампу ближнего света

Отсоедините разъем питания лампы

Как правило, Форд Фокус третьего поколения комплектуются лампами ближнего света: Philips H11 LL 12V 55W (55 Вт)

Вытащите старую лампу ближнего света из корпуса фары.

Для того чтобы отсоединить лампочку от разъёма питания приподнимите пластиковый колпачок и разъедините соединение питания ближнего света.

Гнездо в блок-фаре под лампу ближнего света

2

Вставьте новую лампу Н11

3

Поверните лампу на 1/4 оборота по часовой стрелке, чтобы закрепить лампочку в фаре

Старайтесь при установке новой лампочки не прикасаться к стеклянной колбе галогенки. Ваша задача во время установки новой лампочки не оставить на ней жирных и масленых пятен

Если вы испачкали стеклянную колбу галогенной лампы, то, смочив салфетку спиртом, аккуратно удалите со стекла пятна.

Купив новую лампу H11, вставьте ее в корпус фары и поверните ее на 1/4 оборота по часовой стрелке, чтобы зафиксировать ее на месте.

Новая лампа ближнего света установлена

Поставьте назад резиновую крышку фары

Установив новую лампу ближнего света в фару, закройте ее обратно резиновым уплотнителем.

Какие лампы понадобятся

Как правило, в противотуманки Форд Фокус 3 производитель устанавливает лампочки фирмы Osram. Стоимость оригинальной лампы H11 12v/55 Osram около 500 рублей. Этот прибор имеет увеличенный ресурс и служит около двух-трех лет.

Штатная лампа противотуманного света автомобиля Форд Фокус 3

Но это, конечно, не единственно возможный вариант – установить можно лампы и любого другого производителя. Прибор должен иметь цоколь H11, мощность 55 Вт и цветовую температуру в районе 3 000 К. Лампы с более низкой цветовой температурой хуже освещают дорогу в ясную погоду, а с более высокой – практически бесполезны в туман или дождь. В последнее время появилась тенденция устанавливать в противотуманные фары лампы с эффектом ксенона. Цветовая температура в 5 000 К смотрится красиво, но такой свет абсолютно неэффективен в непогоду.

В качестве примера приведем лампы разных моделей и производителей, которые отлично подойдут для противотуманного света.

Лампочки со стандартными характеристиками

Производитель	Модель	Мощность, Вт	Стоимость
KOITO	H11-12-55 0110K	55	от 450 руб.
GE	H11-12-55 53110	от 490 руб.
MTF	H11-12-55 +30% Standard Long Life HS1211	от 300 руб.
OSRAM	H11-12-55 64211	от 470 руб.
PHILIPS	H11-12-55 +30% Vision 12362PRC1	от 450 руб.
VALEO	H11-12-55 Standart 032525	от 450 руб.

Приборы с увеличенной светоотдачей

Производитель	Модель	Мощность, Вт	Стоимость
ДиаЛУЧ	H11-12-55 +90% PGJ19-2 Megalight Ultra PR	55	от 850 руб.
KOITO	H11-12-55 Вт (100 Вт) Other Brand	от 2000 руб. за комплект
OSRAM	H11-12-55 +110% NIGHT BREAKER UNLIMITED	от 1700 руб. за комплект

Лампы с увеличенным сроком службы

Производитель	Модель	Мощность, Вт	Стоимость
NARVA	H11-12-55 LONG LIFE 48078LL	55	от 490 руб.
PHILIPS	H11-12-55 LLECO VISION 12362LLECOC1	от 550 руб.
OSRAM	H11-12-55 +60% SILVERSTAR 2.0	от 1300 руб.

Полезно! Если тебя интересует полный перечень ламп, используемых в автомобиле Форд Фокус 3, то найти нужную информацию можно здесь.

Рейтинг моделей и производителей автоламп

На сегодняшний день, как мы выяснили, существует множество разновидностей ламп с цоколем H11, производством которых занимается большое количество компаний. Какого производителя выбрать? Однозначного ответа на этот вопрос, конечно, нет – все будет зависеть от бюджета и личных предпочтений. А нижеприведенный перечень производителей, рейтинг которых построен исключительно на отзывах автовладельцев, будем надеяться, поможет нам сделать удачный выбор.

Компания «Филипс» является если не лидером, то одним из ведущих производителей автоламп. Их изделиями комплектуется примерно треть всех автомобилей в мире, а это о чем-то говорит. Лампочки этого бренда долговечны, а их реальные характеристики практически всегда соответствуют заявленным. Единственный, пожалуй, минус бренда – довольно высокая стоимость.

Немецкая компания Osram на сегодняшний день, пожалуй, самый серьезный конкурент Philips. Лампочки этой компании имеют отличные характеристики и одновременно относительно умеренную стоимость. Именно поэтому очень многие автовладельцы всего мира устанавливают в свои автомобили лампы этой компании.

Эта немецкая компания вышла на российский рынок относительно недавно – в 2013 году, но практически сразу завоевала популярность благодаря хорошим светотехническим характеристикам изделий и вполне умеренной цене. Что касается недостатков: лампы этого бренда плохо переносят российские дороги и на наших колдобинах служат недолго.

Российская компания DLED появилась на рынке в 2008 году и утвердилась как надежный производитель различного светодиодного оборудования. Продукция отличается низкой ценой и хорошими эксплуатационными свойствами. Повышает доверие покупателей и наличие собственного отдела тестирования новых высокотехнологичных разработок.

Компания KOITO является подразделением японской корпорации TOYOTA GROUP и одним из лидеров среди производителей автомобильных ламп и оптики. В ее ассортименте присутствуют не только изделия стандартной комплектации лампы, но и специальные серии, высокотемпературные модели которых отличаются удвоенной яркостью при обычных показателях мощности.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Лампы ближнего света

Примечание: Ниже описана замена лампы ближнего света в правой блок-фаре. Замена лампы в левой блок-фаре выполняется аналогичным образом.

1. Выключаем зажигание и все электропотребители.

2. Открываем капот.

3. Чтобы произвести замену перегоревшей лампы на новую, необходимо частично снять переднюю блок-фару. Для этого выполняем следующие действия.

4. Ключом с головкой на 10 отворачиваем два болта крепления передней блок-фары.

5. Затем ослабляем, но не отворачиваем полностью, вертикальный болт, расположенный сзади блок-фары.

6. Чтобы в дальнейшем избежать повреждения лакокрасочного покрытия переднего бампера, наклеиваем защитную клейкую ленту на бампер, вокруг фары, как показано ниже.

7. Аккуратно поддеваем плоской отверткой блок-фару в области направляющих…

Примечание: Соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие кузова автомобиля или поверхность блок-фары. … и затем извлекаем ее из автомобиля

Отводим переднюю блок-фару в сторону, чтобы получить доступ к лампе

… и затем извлекаем ее из автомобиля. Отводим переднюю блок-фару в сторону, чтобы получить доступ к лампе.

8. Снимаем резиновую крышку, под которой находится лампа ближнего света фар, потянув ее за специальный выступ.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• . Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• , они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

, их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

Фиксатор не дает корпусу вывалиться и надежно держит его

• для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• , под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

. Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Регулировочные элементы подкручиваются до положения, описанного на схеме выше
