Тюнинг фар на ваз 2110

Доробатываем задние фонари ВАЗ 2108-2115,2110-2112

У всех, наверное, переднеприводных автомобилей, семейства ВАЗ существует болезнь, которая напрямую влияет не только на безопасность, но и вечно давит на мозги водителей — это задние неработающие фонари. Придуманная ещё наверное при Сталине плата заднего фонаря автомобилей таких марок как ВАЗ 2110,11,12 и ВАЗ 2108 -2115, предстовляет собой тоненькую ленту с с токопроводящими дорожками. Некоторые водители знают, как они именно эту ленту и меняли в год по несколько раз, а вместе с ней, в большинстве случаев, и перегоревшие лампочки. Но эта замена помогает лишь на некотрое время…И потом опять в ход идут матерные слова и так далее…

Вот у водителей 2108-2114 и 2110 имеется альтернатива есть такая оптика ОСВАР отечественного производства, а вот ВАЗЫ 2115 оказались обиженные в этом плане. Китайщину, которая заполняет рынки, покупать не очень хочется, значит будем искать решение сами. Есть несколько вариантов решения этой проблемы, но мы сегодня рассмотрим вариант полного отказа от этой тоненькой ленты и вставки железных патронов для ламп (от ВАЗ 2101)

Итак приступим к делу…

Снимаем и разбираем задние фонари, вынимаем из них плату, поддеваем отверткой патроны (пластмассовые) и достаем саму ленту.

на ленте хорошо видно где был плохой контакт на лампу

В фонарях ВАЗ 2115 применяются двойные лампочки, на стопах и габаритах, значит и магазине покупаем двойные патроны для стопов и габаритов, а для поворотов одинарные. В других авто ВАЗ 2108-2114 патроны одинарные все. Ещё потребуется провод (медный одинарный мягкий сечением 2.5 мм), разъемы (я брал от компьютера) , болты М3.

Вот схема соединений стандартная, ВАЗ 08-15. Тут всё понятно, свой плюс идет на свой патрон и общая масса.

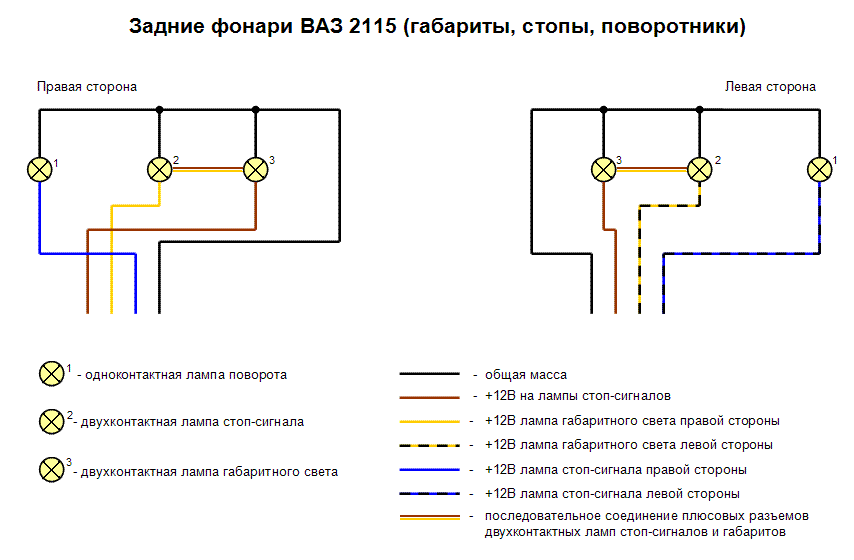

на этой схеме нет для ВАЗ 2115.

Для неё вот…

Набераемся терпением приступаем к работе. Отмечаем места под патроны и высверливаем их, места те же что и были ранее. Металлические патроны надо немного доработать в патронах стоп-сигналов и габаритов, а именно берем пассатижы и выводы для наконечников перемещаем на 180 градусов. Потом берем патроны с поворотников и выкусываем там их вообще.

Отверстия. которые высверливали дорабатываем напильником .

Потом берем болты с гайками М3 и крепим ими патроны к пластику. Получается аккуратно, но работа кропотливая и требует терпения

В магазине не было патронов для поворотников с одинарным контактом, пришлось спаять перемычку в двойном патроне.

Как все патроны будут прикреплены приступаем к электрической части, то есть прокладка и припаивание проводов.

Первое что делаем соединяем все патроны делая тем самым общую массу, потом прокладываем плюс на поворотник и плюс на стопы и габариты. После этой процедуры всё прозваниваем, проверяем нет ли где замыкания (чтобы душа была спокойна), ну а потом наращиваем саму колодку разъёма

Ну вот и всё, теперь всё это хозяйство надо поставить на автомобиль, ну с этим я думаю вы справитесь сами)))

Автор; Александр Кузьмин, г. Новокубанск.

Тюнинг задних фар — основные варианты

Тюнинг задних фонарей на ВАЗ — это чаще всего:

• покраска задних фонарей;
• использование тонировочной пленки;
• установка светодиодов.

Поверхность покрывают виниловой пленкой глянцевой или матовой. Ее можно нанести полностью, частично в определенном месте стекла и убрать в любой момент. Тонировочный материал производят разных цветов и оттенков. Пленка обладает защитной функцией и может использоваться как бронирование элемента от механических ударов мелких камней.

Пленка наносится на внешнюю поверхность фары поэтапно:

1. Вымыть, высушить блок фары.
2. Смочить поверхность мыльной водой.
3. Вырезать пленку необходимого размера.
4. Снять подложку, приложить к поверхности плафона.
5. Тщательно разгладить от центра к краям.
6. Высушить феном.
7. Убрать лишнюю пленку.

Лак или краска — это экономичный вариант, но не всегда результативный, если наносить его самостоятельно. Для использования необходимо хорошо отмыть и просушить фонари, после чего обезжирить и пролакировать.

Тонировка не должна уменьшать яркость огней более, чем на 15 %. Хотя в ПДД нет четких указаний по тюнингу задней оптики, но вопросы от инспектора могут возникнуть.

Тюнинговые светодиодные фары имеют увеличенную яркость и четко определяют габариты авто. Чаще используют диодные ленты, которые устанавливают по периметру заднего стопа.

Использование светодиодов

В качестве тюнинга задних фонарей ВАЗ 2110 чаще других используется установка светодиодов и покраска плафона. Светодиоды монтируются в пластиковые отражатели после демонтажа блока фары. Для ВАЗ 2110 рекомендуется выбирать два цвета: красный и желтый. Ленты спаиваются и укладываются на основу внутрь блока фары.

Для того чтобы свет был максимально ярким, основу фары красят в черный цвет. Процедура тюнинга по шагам.

1. Демонтировать фару, снять стекло, вынуть лампы.
2. Залить внутренность блока тонким слоем монтажной пены.
3. Придать пене нужную форму определив участки установки светодиодной ленты.
4. Приклеить светодиоды на основу внутрь фары.
5. Установить стекло, подключить проводку.

При монтаже светодиодов на габариты 6 Вольт, стопы и повороты в 12 Вольт устанавливаются конденсаторы, это предотвращает перегрев оптики.

Характеристики светодиодов

Современные единичные светодиоды, матричные блоки, ленты диодов, выпущенные известными компаниями, отличаются высоким сроком эксплуатации и надежностью. Технические характеристики led-блоков:

• срок службы более 4000 часов;
• работают при минимальном напряжении бортовой сети;
• хорошие световые данные;
• не происходит перегревов;
• не подвергаются вибрационным и механическим действиям;
• разнообразие цвета.

Световой поток таких ламп не слепит глаза и виден с большого расстояния. Доступность позволяет производить недорогой и качественный ремонт.

LED-тюнинг задних фонарей своими руками

Чтобы выполнить ЛЭД-тюнинг задних фонарей понадобится минимальный набор инструментов и лента светодиодов необходимой длины. Тюнинг задних фонарей на ВАЗ 2110 своими руками по шагам:

1. Разобрать фару.
2. Вытащить светорассеиватель.
3. Покрасить в черный цвет отражатели.
4. Подготовить площадку и приклеить светодиоды.
5. Припаять к ленте стабилизаторы и провода от старых ламп.
6. Надеть отражатель сверху диодов.
7. Собрать тюнингованные прожектора и установить в обратном порядке.

Распиновка светодиодов

Перед тем как подключить провода, нужно сделать распиновку светодиодов. Чтобы они засветились, надо пропустить через них электрический ток в направлении от анода к катоду. Для этого плюсовой заряд нужно подать на анод, а минус направить на катод.

Рекомендуется проверять светодиодную ленту до начала монтажа на автомобиль.

Как улучшить штатные фонари

В принципе, задние фонари ВАЗ 2112 имеют оптимальные светотехнические характеристики, так что улучшать ничего особо и не нужно. Единственно, можно несколько улучшить их внешний вид и сделать более экономичными, заменив лампы накаливания светодиодами. Самый простой (но не самый дешевый) способ изменить внешний вид фонарей – заменить их на более оригинальные. К примеру, на так называемые «клюшки».

Задние фонари-клюшки выглядят куда презентабельнее штатных

Задний фонарь

Задний фонарь, отвечающий за стоп-сигнал и задний ход, снимается элементарно. Открываем дверь багажника, отсоединяем от фонаря колодку питания.

Сжимаем фиксаторы и снимаем панель с платой и лампами.

Ключом на 8 отворачиваем 2 гайки, которыми крепится прибор.

Ослабляем 3 гайки крепления декоративной светоотражающей накладки, а четвертую, расположенную ближе к снимаемому фонарю, отворачиваем совсем.

Частичный демонтаж декоративной накладки

Приподнимаем накладку и вынимаем фонарь.

Теперь задний фонарь можно снять

Угловой фонарь

Открываем дверь багажника и отворачиваем четыре винта крепления обивки багажника ближе к снимаемому фонарю – два снизу, два сбоку.

Отгибаем обивку и видим заднюю часть фонаря.

Снимаем с прибора колодку питания.

Торцевым ключом на 8 отворачиваем три гайки крепления светового прибора.

Эти гайки фиксируют задний фонарь

Выдвигаем прибор назад по ходу движения автомобиля и вынимаем его из кузова.

Снятие углового фонаря ВАЗ 2112

Как разобрать

К сожалению, задние фонари ВАЗ 2112 выполнены неразборными, поэтому придется не разбирать, а ломать, но так, чтобы потом можно было починить. Сделать это можно двумя способами: распилить корпус или разрезать раскаленным ножом. В первом случае удобно воспользоваться циркулярными насадками на дрель. Если насадок нет и покупать их неохота, то можно воспользоваться обломком обычного ножовочного полотна по металлу.

Для реализации второго способа понадобится нож и газовая плита. Нагреваем нож и прорезаем фонарь по периметру. После снятия стекла все оплавленные места зачищаем напильником. Варварство, конечно, зато работает.

Собрать фонарь проще – достаточно соединить половинки и залить клеем, к примеру, «Моментом» или аналогичным. Для того чтобы фонарь не развалился, пока клей сохнет, предварительно части можно прихватить паяльником в нескольких точках.

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя.

Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода. Ниже все показано наглядно:

Отсоединяем штекер от разъема, и отводим его в сторону.

И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:

И окончательно выкручиваем этот выключатель рукой.

Обратите внимание, что при окончательном откручивании данной детали, из КПП польется масло. Поэтому необходимо принять следующие меры:

1. Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
2. Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 50-70 рублей, так что по сути — данный ремонт можно считать копеечным.

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

• загнать машину на эстакаду и поставить ее на ручник;
• снять защитный кожух;
• подставить какую-либо емкость для трансмиссионного масла;
• извлечь датчик и отключить его от электрической цепи;
• установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
• последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

Ваши соседи стали жаловаться на то, что когда вы сдаете задним ходом на любимом ВАЗе, то это не заметно для окружающих? Что ж, пришло время поменять датчик заднего хода и забыть о всех проблемах, и о соседях включительно. Какие могут быть причины не светящихся задних фонарей? Как это сделать своими руками? Сложно ли это и что для этого понадобиться?Что в каком порядке делать? Ответы на все эти вопросы дает эта статья, также в ней имеются вспомогательные фото, показывающие как это правильно делается замена этого датчика на ВАЗ 2106, 2108 и других моделях:

• Причины не горящих фонарей заднего хода автомобиля ВАЗ
• Инструменты
• Замена датчика

1. ВАЗ 2107
2. ВАЗ 2109
3. ВАЗ 2110
4. ВАЗ 2114

• Проверка работоспособности
• Что делать, если замена датчика не помогла?

Предлагаемые варианты

Как сказано выше, для автовладельцев «десяток» рынок предлагает только два варианта фонарей — отечественного производства Киржач и оригинальные фары Бош ВАЗ 2110. Разумеется, большинство потребителей отдает предпочтение продукции немецкого производства, особенно, если учесть, что ее стоимость ниже, чем российской оптики (автор — канал Aleks B).

Какие фары лучше?

Перед тем, как снять и установить новую оптику, давайте разберемся в том, какому производителю отдать предпочтение. Несмотря на то, что продукция немецкого производства всегда славилась качеством, в реальности отечественные специалисты рекомендуют ставить на «десятки» фонари Киржач.

Давайте разберемся, почему это так:

1. Понятное дело, что предназначение фонарей заключается в обеспечении лучшей видимости дорожного покрытия при езде ночью, при этом они не должны слепить водителей, движущихся навстречу. Эти функции нормально выполняют и устройства Киржач, и Bosch.
2. На фонарях российского производства есть линза для ближнего освещения, и отражатель — для дальнего. Что касается фонарей немецкого производства, то они оснащаются двумя отражателями. Уровень освещения дорожного покрытия в целом идентичный в обоих случаях, но Bosch светят на порядок ярче.
3. В любом случае линзы лучше, чем отражатели, поскольку они позволяют обеспечить более четкую линию светового потока. Кроме того, их эксплуатация позволяет использовать ксенон.
4. Судя по отзывам наших соотечественников, фонари Bosch обладают более плохой засветкой, в частности, при ближнем освещении.
5. Устройства немецкого производства имеют важную особенность — дорожное покрытие освещается на порядок лучше в пасмурную погоду и дождь, в отличие от Киржача. Это обеспечивается благодаря тому, что в их конструкции используется отражатель большего размера. Однако, из-за этой же особенности монтаж ксенона в Bosch будет невозможным.

Ремонт

Устройство фары несложное, некоторые виды ремонта автолюбитель вполне может провести самостоятельно по шагам. Разборка фонарей ВАЗа:

1. При помощи ножа снимают стекло.
2. Отверткой откручивают болты отражателя.
3. Сзади вынимают все провода и пружину гидрокорректора.
4. Потянув на себя, извлекают модуль.

После 3–5 лет задние огни, как и передние, требуют капитального ремонта или полной замены. Как заменить фару ВАЗ 2110:

1. Отсоединить минус от аккумулятора.
2. Открутить решетку радиатора от авто.
3. Открутить болты крепления блока.
4. С обратной стороны найти колодки проводов и отсоединить их.
5. Извлечь гидрокорректор.
6. С наружной стороны фарного блока снять накладку.
7. Открутить сам блок, снять его с автомобиля.

Ремонт гидрокорректора также можно провести самостоятельно. Блок — уязвимая деталь головной оптики ВАЗ 2110. Алгоритм следующий:

1. Демонтировать фару.
2. Достать из нее лампочки.
3. Вытащить стекло (закреплено на герметик).
4. Снять пружину с отражателя.
5. Вынуть отражатель.
6. Определить изношенную деталь и заменить ее.

Что следует знать об оптике авто?

На современном автомобиле установлено большое количество осветительных приборов.

Все они объединены в единую систему освещения, которая выполняет такие функции:

• освещает дорогу и обочину;
• сигнализирует о намерениях водителя;
• информирует о габаритах авто;
• освещает салон, подкапотное пространство, багажное отделение и т.д.

Все приборы делятся на внешнее и внутреннее освещение. К внешнему относятся передние блок-фары, поворотники, габариты, подсветка номерного знака, противотуманные фары на ВАЗ 2112. Передние фары на ВАЗ 2112 представляют собой блок, в котором находится несколько осветительных приборов: лампы ближнего и дальнего света, ДХО.

Поворотные и габаритные огни являются сигнализирующими. Первые предупреждают о намерениях водителя выполнить тот или иной маневр, вторые информируют о габаритах автомобиля. Они встроены в переднюю блок-фару и задние фонари. Особенностью сигнализирующих приборов является то, что они светят желтым светом и синхронно.

Требования по установке на авто дневных ходовых огней появилось недавно. Они имеют интенсивный свет, их функция — улучшать видимость автомобиля при движении в дневное время. При их отсутствии эту функцию выполняет ближний свет или ПТФ. Противотуманные фары на ВАЗ 2112 предназначены для передвижения во время непогоды, когда плохая видимость. Спереди они устанавливаются парно. Сзади могут отсутствовать.

Задние фонари ВАЗ 2112, как и передние фары, представляют собой блок-фары. Они включают наружный фонарь, поворотные и габаритные огни.

К задней оптике относится стоп-сигнал, фонарь для багажного отделения и подсветка номерного знака.

Внутреннее освещение составляют: фонари подсветки салона, подкапотного пространства, дверные габариты, фонарь багажника, вещевого ящика, подсветка приборной панели.

Особенности выбора

Автомобильная оптика постоянно развивается и на данном этапе можно назвать следующие ее виды:

• галогенная;
• ксеноновая;
• светодиодная;
• лазерная.

Галогенные лампы своей конструкцией напоминают обычные лампы накаливания: в стеклянной колбе находятся электроды с нитью накаливания из вольфрама. Из-за высокой температуры нагрева галогенки быстро выходят из строя, так как перегорает вольфрамовая нить. Главным преимуществом этих ламп является низкая стоимость.

Ксеноновые лампы светят гораздо ярче галогенных. При этом в них отсутствует нить накаливания, поэтому им не страшны удары и вибрации. Ксенон долговечен, экономичен. Недостаток в том, что менять приходиться обе лампочки, так как при эксплуатации снижается яркость, поэтому свет ламп будет различным. Кроме того, для ксеноновой оптики необходима установка блока розжига.

Светодиодная оптика имеет яркий свет, экономное энергопотребление, долгий срок службы, не нагревается. Еще одним преимуществом является возможность установки светодиодов разного цвета. Недостатком является низкая эффективность. Для качественного освещения необходимо большое количество светодиодов (автор видео — Pro Sport).

В лазерной оптике используются лазерные светодиоды, отличающиеся большой мощностью и небольшими размерами, свет у них очень яркий. Недостатком лазерных осветительных элементов является сложность управления.

При выборе оптики следует руководствоваться следующими факторами:

Выбирая лампы нужно учитывать параметры (тип цоколя, маркировку и т.д.), которые указаны в руководстве по эксплуатации. Нельзя устанавливать ксенон на ВАЗ 2112 в галогенную оптику

При установке ксенона необходимо менять оптику на соответствующую линзу

Обращать внимание следует на производителя, и покупать осветительные приборы известных фирм. У продавца следует требовать сертификат, в котором указано, что данная продукция может использоваться в европейских странах

Тонировка и замена заводских ламп

Заменить заводские фары на Ваз 2110 можно в гараже, операция занимает 20 минут и не требует специального инструмента. Замена штатных ламп проводится по шагам:

1. Снять минусовую клемму с аккумулятора.
2. Убрать расположенную около крыла заглушку.
3. Отстегнуть пружинный фиксатор, который удерживает лампу.
4. Отсоединить крепление, извлечь лампу.
5. Установить новый световой элемент в обратном порядке.

На ВАЗ 2110 тюнинг часто подразумевает тонировку корпуса фары. Используется пленка, покраска, тонировочные лаки. Тонировка светотехники выполняется тюнинговыми ателье, вопрос – законна или незаконна процедура, остается открытым.

Согласно правилам эксплуатации световых приборов на авто в РФ, затенение отдельных частей рассеивателя может проводиться только заводом-изготовителем. Установленный цвет светового потока:

• для ближнего, дальнего света – белый, селективно-желтый;
• все лампы поворотов – оранжевый свет;
• задние фонари – красный.

При тонировке блока фары не разрешается кардинально менять цвет плафона. Отдельного нормативного акта, который регулирует степень тонировки, нет. Есть официальный документ ГОСТ Р 51709–2001 — «Требования безопасности к тех. состоянию автотранспортного средства и способы проверки». В 2009 году с документа убрали запрет на установку на рассеиватель любого типа тонировки, пленки, дополнительных оптических элементов, но не внесли дополнительных разъяснений, какой тип тюнинга разрешается использовать для ходовой оптики. Автомобилисты модернизируют фары, придерживаясь общих рекомендаций — не менять главные параметры освещения головных и дополнительных огней.

Установка биксенононовых линз

Установка биксеноновых фар — это один из способов улучшения освещения трассы. С их помощью улучшается обзор на ближнем и дальнем свете в темное время суток, при этом не происходит ослепления водителей встречного транспорта. Сложность переустановки блока головного освещения со штатной галогеновой на биксенновую заключается в ином принципе работы ксеноновых ламп.

Необходимо установить блоки розжига, адаптеры, изменить конструкцию фары. Алгоритм замены биксеноновых линз в фонари ВАЗ 2110 своими руками:

1. Произвести отключение проводов с батареи.
2. Разобрать фару.
3. Снять отражатель и старую линзу.
4. Сделать переходник из жесткой металлической пластины, который подгнать по месту крепления болтов для модуля.
5. Вкрутить в модуль лампу, подключить к блокам розжига и прикрутить блок к станине.
6. По подключению блока розжига следовать инструкции, которая прилагается вместе с лампой.
7. Выполнить сборку и замену блока в обратном порядке.
8. Подключить обратно клеммы АКБЮ.
9. Проверить функциональность и выполнить регулировку.

Установить ксенон не сложно, главное — сделать это правильно. Монтаж биксенона на любое поколение ВАЗа возможно технически, но требует разрешения и узаконивания в ГИБДД с отметкой в тех паспорте.

Тюнинг салона ВАЗ 2110

Интерьер салона автомобиля – это множество вариантов для творчества. Исходя из этого рассмотрим основные и простые способы доработки внутреннего пространства нашей десятки. Часть из них выделены в отдельные разделы содержания, а про остальные читайте ниже.

Сиденье на Ваз 2110 от иномарки

Первым делом, когда вы садитесь в машину, то ощущаете комфорт сидений и их удобство. Многие согласятся, что стандартные сиденья не очень удобны, а когда речь идет про длительные поездки, то они просто катастрофичны для спины и т.д. Однако выход есть и он заключается в установке сидений с иномарки, которые зачастую на порядок или даже выше стандартного варианта по удобству. Наиболее комфортабельными являются «сидушки» с BMW E36. Они невероятно удобны и приятны, а главное становятся с минимальными переделками.

Ремонтируем осветитель без разборки

Можно защелкнуть шарик в пластмассу на конце «вертушки» не снимая стекло, через отверстия лампочек с задней стороны осветителя:

• Просверливаем отверстие строго напротив защелки наверху фары;
• Вставляем отвертку в отверстие;
• Закрепляем цангу на шарик корректора;
• Заклеиваем просверленное нами отверстие;
• Прикрепляем по навесной петле от мебельного шкафа (петли 5-6сантиметров длинной, с отверстиями крепления и с вырезом сверху, на который она крепится) на каждый выломанный узел корректора;
• Заводим навес в прорез винта регулировки;
• Смещаем винт, чтобы прорез очутился в узком месте навеса;
• Придерживая навес, выкручиваем винт до упора с усилием. Так фиксируется навес, который требуется расположить в горизонтальном положении;
• Электродрелью, используя сверло 3-х миллиметровое сверло, делаем отверстие в основании осветителя там, где отверстие есть на навесе;
• Закручиваем в отверстие укороченный саморез, чтобы не достал до отражателя дальнего света. Данная прорезь закрепляет винт регулировки надежно, сломать снова получится.
