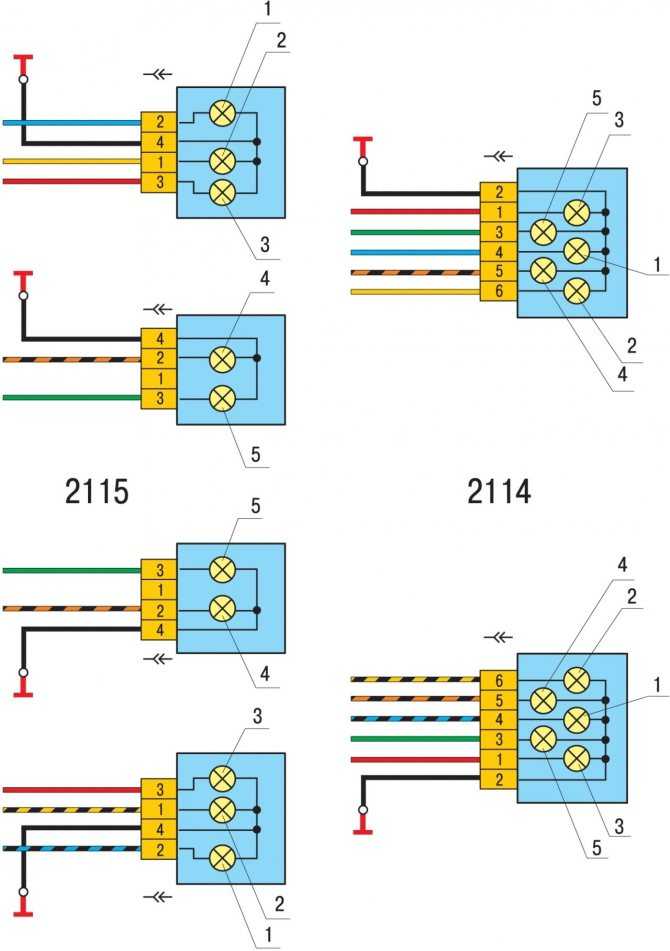

Задние фонари ваз 2115: где какие лампы стоят, схема подключения

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

поставить автомобиль на эстакаду;
установить ручник;
снять защиту;
удалить контакты ос старого датчика;
подставить емкость и снять лягушку;
выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон — снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно — зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку — целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет — прибор неисправен.

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля. Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

Основные выводы и рекомендации профессионалов

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Внимание: когда все в норме, а фонари не горят, может быть причина в контакте лампы, поэтому даже при вкручивании новой обязательно нужно проверить ее работоспособность. Как говориться в народе, чем черт не шутит, ведь поломка может быть самая легкая, а вот повлечь за собой множество неприятностей

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Перегорела кнопка включения габаритных огней

Если не горит задний правый габарит или все лампы вкруг – стоит проверить состояние кнопки включения. На «четырке» кнопка включения габаритов спарена с клавишей фар. Механическая поломка или потеря контакта в корпусе клавиши может вызвать проблему с подачей напряжения на лампочки. При таком раскладе работать не будет не только правый передний габарит, но и все лампы вкруг. Проблема решается очисткой внутренней части клавиши либо полной ее заменой. Перечисленные в статье причины неполадки устранимы своими силами, поэтому информация может использоваться как инструкция по ремонту.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Важно также то, что фонари можно тюнинговать. Черный провод, пятый в колодке предпоследний — минус на все лампы фонаря

Добавочный резистор электродвигателя отопителя. Снятие датчика выключателя стоп-сигналов В случае перечисленных проблем легче всего, конечно, поставить новую лампу.

Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники.

Задние противотуманные фонари Включить задние противотуманные фонари ВАЗ можно третьей кнопкой слева из четырёх, расположенных под рычагом управления КПП. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Новая конструкция отопителя обеспечивает эффективный обогрев салона.

Демонтаж и замена фонарей сзади Замену лучше всего произвести до того, как начнутся проблемы с проводкой. Ее нужно проверить на наличие разрывов контактов.

Электронный блок согласования Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Выключатель света заднего хода. Материалы для подключения фаркопа Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения: корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку. Следует помнить, что противотуманный свет включается только при включённом ближнем свете фар.

Теперь определяемся с местом установки кнопки, которая будет включать фонарь и тянем провод к этому месту. Выпускаются еще реле типа В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова. В качестве примера используем левый фонарь тот, что за водителем. Если этого не сделать, можно менять устройство до конца дней ВАЗ

Коих сейчас на авто рынке представлено несколько видов. Теперь можно установить новую деталь и спокойно приступить к замене. Есть два варианта: 1 фонарь можно включить всегда; 2 фонарь включается только при включенном зажигании. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря.
ремонт контактов задних фонарей ваз 2108

Идеи тюнинга задних фар

Тюнинговать фары приходится не только чтобы как-нибудь выделить машину из общего потока, но и для безопасности оптики. Часто только на первый взгляд «примочки» изящное украшение, например, те же самые реснички для фар, однако, на самом деле они защищают оптику от неблагоприятной среды.

Изготовление накладок

Накладки на фары – самый любимый и популярный автолюбителями способ тюнинговать задние фары.

Их можно изготовить вручную, при помощи:

светодиодных лампочек;
стеклоткани;
липкой ленты и эпоксидного клея.

Накладки на задние фары

Схема действий происходит таким образом:

всю поверхность заднего фонаря покрыть клейкой лентой, сверху стеклотканью, на которую будут устанавливаться накладки;
покрыть стеклоткань в несколько слоев эпоксидной жидкостью, и сделать это так, чтобы сверху не было дефектов;
дождаться высыхания жидкости, затем заготовку для накладки снять и наметить на ней контур будущего украшения;
вырезать режущим инструментом профиль на шаблоне;
отшлифовать мелкозернистой наждачной бумагой;
покрыть грунтовым слоем для защиты от коррозии, затем нанести краску и покрыть специальным защитным лаком;
вмонтировать светодиодные заготовки.

Установка светодиодов в задние фонари

Установить светодиоды довольно креативное решение, ведь есть масса вариантов.

Чтобы реализовать идею, нужно потратить некоторое количество времени на рисунок, а также подготовить следующие инструменты:

набор светодиодных ламп и резисторов;
крепежи;
клейкую ленту и клей;
прибор наподобие герметизатора.

Светодиоды в задние фонари

Для монтажа нужно произвести такие действия:

Вытащить фару, рефлекторы и отражатели, а после отделить стекла.
Маркером зафиксировать места, на которых будут установлены светодиоды.
Изнутри наклеить заранее заготовленные небольшие круглые фрагменты, вырезанные из липкой ленты.
Покрасить огни, а после высыхания краски удалить ленту.
Установить отражатели при помощи клея на эпоксидной основе, а затем каждый из стыков обработать герметиком.
Прикрепить платы светодиодов к проводке машины, разметив их внутри фонаря.
Собрать блоки управления поворотниками, восстановить контакты.
После этого установить модули на клей (автор видео — Алекс Аитов).

Изготовление диодных колец

Чтобы создать на основе кольца фонарь, необходим специальный клей. Для основы будет использоваться диодное кольцо. Корпус фары изготавливается из катафот. Кроме прочих материалов понадобится краска, совпадающая по цвету с изделием.

Изготовление происходит таким образом:

Диодные кольца нужно установить в жестяные цилиндры.
Можно сделать их из банок, вырезав при этом отверстия, чтобы жесть была похожа на колодец: внешний и внутренний.
В каждый такой колодец установить по катафоту. Оставшееся место в приборе может быть задекорировано кольцом из светодиода.
Установить отражатели, используя клейкие фиксаторы, для удачного соединения прибора с кузовом.

Диодные кольца

Тонировка

Для самостоятельной тонировки стекла нужно для начала его демонтировать. Если не снимать стекло, нужно снять уплотнители. Перед тонировкой хорошенько очистить ветровое стекло, тщательно осмотрев все уголки и места, где собирается больше всего пыли.

Когда окно будет обезжирено, его необходимо еще раз протереть, чтобы не было ни пылинки. Специальным раствором сбрызнуть поверхность стекла, и сверху аккуратно наложить полоску для тонировки. После наклеивания пленки тщательно убрать все воздушные пузыри при помощи штапеля.

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

плоская отвертка или нож;
достаточно длинная крестовая отвертка.

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками.

Места крепления декоративной накладки

Обращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой. Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа

Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

Сдвинутая декоративная накладка

Таким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

Схема подключения

Прежде чем устранять неисправность, необходимо познакомиться с электрической схемой их питания. Взглянем на схему включения наружных световых приборов.

В ней нас интересуют:

1 – лампы передних габаритных огней;
8 – лампы задних габаритных огней/сигнала торможения;
3 – монтажный блок;
6 – переключатель габаритного света.

Как это работает? При включении кнопки 6 напряжение бортовой сети поступает на монтажный блок. Пройдя через предохранители F10 и F11, оно идет на реле контроля К4. Предохранители необходимы для защиты цепей питания габаритов левого (F10) и правого (F11) бортов.

Реле контролирует правильную работу габаритного света – при неисправности любой из ламп или ее цепей оно дает команду бортовой системе контроля 12 включить сигнальную лампочку, расположенную на панели приборов. Пройдя через реле, напряжение поступает на лампы габаритных огней 1 и 8.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Неисправность самих фонарей

Если в ходе проверки от блока предохранителей и до концевика проблем не обнаружено, то следует двигаться дальше. Теперь следует прозвонить тестером проводку от второго разъема концевого выключателя до разъемов стопов. Если она исправна, то нужно проверить плату. Печатная плата, на которой монтируются задние фонари, не идеальна, и является одной из самых больших проблем всех ВАЗовских автомашин.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

наждачной бумагой небольшой зернистости;
раствором WD-40;
керосином;
очищенным бензином («калоша»).

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

Выход из строя предохранителя.
Обрыв проводов на одном из участков цепи.
Неисправность концевого выключателя.
Перегорание лампочек.
Окисление контактов в патронах ламп.
Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Блок предохранителей ваз 2114

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

Концевой выключатель

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.

Провода стоп сигналов

Какие лампы стоят в фарах ВАЗ 2114?

Для фар головного света производитель подобрал осветительные элементы с цоколем H4. Это галогеновые лампы имеющее одновременно два режима работы — ближний и дальний свет. В зависимости от производителя технические характеристики ламп могут отличаться.

Осветительный элемент имеет 3 контактных площадки для подключения электрического разъема. Один контакт общий, он подключается на корпус автомобиля. Две других площадки отвечают за ближний и дальний свет.

Галогеновая лампа представляет собой осветительный элемент, стеклянная колба которого наполнена газом. Детали такого типа отличаются высокой яркостью свечения и улучшенной направленностью светового потока.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

В отличие от передних габаритных огней, задние окрашены в красный цвет.
Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

Откройте багажник;
Извлеките из пространства все лишнее, чтобы это не мешало работе;
Уберите декоративную обшивку;
Демонтируйте кожух, выполненный из пластика;
Извлеките заднюю панель;
Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

Поставьте автомобиль на яму или эстакаду;
Включите ручной тормоз;
Снимите защиту с днища, открыв доступ к коробке передач;
Уберите контакты от старого датчика;
Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
Демонтируйте старую лягушку, вставьте на ее место новую;
Дайте автомобилю немного постоять;
Проверьте уровень масла внутри коробки переключения передач;
При необходимости долейте масло до необходимого уровня;
Выполните обратную сборку.

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Проблема с лампочкой

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.

Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
Проверьте состояние контактов и проводки;
Вкрутите новую лампочку, которая соответствует установленной ранее;
При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Проблемы с предохранителем

Довольно часто задние фонари отказывают в работе из-за того, что перегорает предохранитель. Всем владельцам ВАЗ 2114 желательно знать, где располагается этот предохранитель и как выполняется его замена.

Находится искомый предохранитель в соответствующем блоке с предохранителями — слева под рулем. Снять его можно одним движением руки, ничего выкручивать и закручивать не придется.

Убедитесь методом визуального осмотра, что средняя часть целая. Но так просмотреть перегоревшую перемычку не всегда удобно. Лучше включите габаритные огни, не извлекая при этом предохранитель. Вооружитесь прибором для проверки напряжения. Если один конец будет гореть, а второй нет, тогда предохранитель действительно вышел из строя.

Чтобы поменять предохранитель, вытащите его из блока при помощи пинцета, после чего на место старого устройства установите новый прибор.

Дабы избежать проблем с задней оптикой и фонарями заднего хода в частности, рекомендуем подумать над вопросом тюнинга, доработки этого узла. Сегодня есть множество вариантов по изменению внешности автомобиля, которые одновременно с этим повышают надежность и эффективность работы всей задней системы фар.

Выводы

Устройство и замены фары ВАЗ-2114 достаточно простой и понятный процесс, который способен выполнить каждый автомобилист своими руками. Так, в случае, если автолюбитель не способен провести процесс собственноручно необходимо обратиться в автосервис, где всегда помогут.

Люблю подобные статьи, особенно те которые делают подробный разбор который можно самому сделать на выходных))

На выходных будет чем заняться)) Думаю за пару часов заменю фары на новые. Довольно много нюансов, особенно для новичка. Спасибо за инструкцию.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся подробные цветные схемы проводки ВАЗ 2114 (карбюратор, инжектор) с описанием электрооборудования для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов — для распечатки на принтере.

Автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. Первый опытный образец хэтчбека был собран еще в 2000 году. Спустя год Волжский автомобильный завод выпускает первую опытно-промышленную партию в количестве 50 автомобилей ВАЗ-2114 и в этом же 2001 году хэтчбек был впервые представлен на рынке. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Годы производства 2114: 2001—2013г.

Четырнадцатая модель ранее оснащалась 1.5 л восьмиклапанным двигателем, заимствованным у модели ВАЗ 2111 с инжектором. Чуть позже он был заменен на версию ВАЗ 11183-1000, соответствующую стандарту Евро-3. ВАЗ 2114 инжектор получил более мощный двигатель, и это одна из причин того, что проводка 2114 также видоизменилась.

Добавился жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания.

Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. До 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные. Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент. Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке. Усложнения коснулись и салонной части. Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.
