Неисправность блока питания для светодиодной ленты

Светодиодные ленты — подключение от блока питания или драйвера?

Отдельный вопрос это светодиодные ленты. Для них вовсе не нужны драйвера, и как известно они подключаются от привычных нам блоков питания 12-36 Вольт.

Казалось бы в чем подвох? Там же тоже стоят светодиоды.

А дело в том, что драйвер уже автоматически присутствует в самой ленте.

Все вы видели на светодиодных лентах впаянные сопротивления (резисторы).

Они как раз таки и отвечают за ограничение тока до номинальной величины. Одно сопротивление устанавливается на три последовательно подключенных светодиода.

Такие участки ленты, рассчитанные на напряжение 12 Вольт называют кластерами. Эти отдельные кластеры на всем протяжении ленты подключены между собой в параллель.

И именно благодаря такому параллельному соединению, на все светодиоды подается одинаковое напряжение 12В. Благодаря кластеризации при монтаже низковольтной ленты, ее спокойно можно отрезать на мелкие кусочки, состоящие минимум из 3-х светодиодов.

Казалось бы, решение найдено и где здесь недостаток? А главный недостаток такого устройства — эти резисторы не проделывают никакой полезной работы.

Они лишь дополнительно нагревают окружающее пространство и сам светодиод возле него. Именно поэтому светодиодные ленты не светят так ярко, как нам хотелось бы. Вследствие чего, их используют лишь как дополнительный свет интерьера.

Сравните 60-70 люмен/ватт у светодиодных лент, против 120-140 лм/вт у светильников и решений на основе драйверов.

Возникает вопрос, а можно ли найти ленту без сопротивлений и подключить к ней драйвер отдельно? Да, такие устройства например применяют в светодиодных панелях.

Их часто монтируют в подвесном потолке и не только. Применяются они без сопротивлений. Еще их называют токовыми светодиодными линейками.

Именно токовыми. Здесь все отдельные участки линеек подключаются последовательно на один драйвер. И все прекрасно работает.

https://youtube.com/watch?v=DMlBMcQPvtM

Диагностирование и простейший ремонт

Человеку, собирающему попытаться отремонтировать блок питания бытовой электронной техники надо быть заранее готовым к тому, что не всякое питающее устройство можно отремонтировать. Сегодня некоторые производители, выпускают электронику, блоки которой подлежат не ремонту, а комплектной замене.

Ни один мастер не возьмется за ремонт такого блока питания, ибо изначально он предназначен для полного демонтажа старого устройства с заменой на новое. Часто подобные электронные приборы просто залиты каким-либо компаундом, что сразу снимает вопрос о его ремонтопригодности.

Как показывает статистика, основные неисправности блока питания вызваны:

  • неисправностью высоковольтной части (40,0%), которые выражаются пробоем (перегоранием) диодного моста и выходом из строя фильтрующего конденсатора;
  • пробоем силового полевого или биполярного транзистора (30,0%), формирующего высокочастотные импульсы и находящегося в высоковольтной части;
  • пробоем диодного моста (15,0%) в низковольтной части;
  • пробоем (выгоранием) обмоток дросселя выходного фильтра.

В остальных случаях диагностирование достаточно сложно и без специальных приборов (осциллограф, цифровой вольтметр) выполнить его не удастся. Поэтому если неисправность блока питания вызвана не четырьмя вышеупомянутыми основными причинами, не стоит заниматься его домашним ремонтом, а сразу вызвать мастера для замены или приобретать новое питающее устройство.

Неисправности высоковольтной части достаточно просто обнаружить. Они диагностируются перегоранием предохранителя и отсутствием напряжения после него. Третий и четвертый случай можно предположить если предохранитель исправен, напряжение на входе низковольтного блока присутствует, а входное отсутствует.

Желательно проверку производить одновременно всех деталей. При выгорании нескольких электронных элементов при замене одного из них на исправный он может выгореть повторно из-за комплексной неисправности, которая не была устранена.

После замены деталей необходимо установить новый предохранитель и включить блок питания. Как правило после этого блок питания начинает работать.

Если предохранитель не перегорел, а напряжение на выходе блока питания отсутствует, то причина неисправности в пробое выпрямительных диодов низковольтной части, перегорании дросселя или выходе электролитических конденсаторов вторичного выпрямительного блока.

Неисправность конденсаторов диагностируется при их вздутии или вытекании из их корпуса жидкости. Диоды необходимо выпаять и проверить тестером аналогично проверке высоковольтной части. Целостность дроссельной обмотки проверяется тестером. Все неисправные детали необходимо заменить.

Если не удается найти нужный дроссель, то некоторые «умельцы» перематывают сгоревший, подобрав провод подходящего диаметра и определив количество витков. Такая работа довольно кропотлива и обычно выполняется только для уникальных блоков питания, найти аналог, которым затруднительно.

Схемы драйверов

При ремонте драйверов светодиодного прожектора необходимо знать его устройство. Конструкция драйверов включает в себя диодный мост, резисторы и конденсаторы. Диодный мост служит для выпрямления электрического тока, который затем стабилизируется посредством резисторов и конденсаторов.

Вот некоторые простые электрические схемы драйверов. Схемы приведены для наглядного описания принципа работы и могут отличаться от установленых в других устройствах.

Но в светодиодных прожекторах применяются драйверы с более сложными схемами, которые обеспечивают лучшие характеристики.

Пример схемы импульсного драйвера

Причины поломок преобразователей

Поскольку через блок питания к сети в 220 В подключаются светодиодные ленты на 12 В и 24 В, то они очень часто перегорают по причине быстрого износа. Ведь через преобразователь проходит большое напряжение, и некачественные радиодетали от высокой нагрузки часто перегорают.

Светодиодная подсветка в доме

Кроме этого привести к преждевременной поломке БП для светодиодных лент может неправильная эксплуатация осветительной продукции.

К поломке преобразователя данного типа могут привести следующие моменты:

  • попадание на корпус устройства влаги;
  • накопление внутри блока питания пыли и грязи;
  • неправильный расчет общей мощности ленты;
  • неправильный подбор БП по мощности. Например, не был взят запас в 20-30 % от общей мощности подсветки.

Кроме этого привести к поломке БП могут некачественные компоненты электросхемы. Такая ситуация часто характерна для преобразователей китайского производства, которые активно сегодня продаются на любом радиорынке.
От того, какой была причина поломки, зависит ремонт, проводимый своими руками. Поэтому, прежде чем приступать к нему, необходимо провести визуальный осмотр перегоревшего блока питания.

Восстановление работоспособности 50W осветителя своими руками

Очень часто причиной выхода из строя прожектора может быть чрезмерный нагрев матрицы.

Ремонт заключается в последовательности действий:

  • матрицу необходимо снять, открутив винты и отпаяв токопроводящие элементы;
  • снять слой старой засохшей термопасты;
  • промыть контактные площадки на корпусе и на матрице спиртом;
  • нанести слой термопасты;
  • прикрутить винты и припаять на место токопроводящие детали.

Если уже есть 2–3 перегоревших диода, желательно их заменить, не дожидаясь полного выгорания. В случае частичного перегорания все устройство не сможет нормально работать. В дальнейшем и драйвер, и преобразователь напряжения выйдут из строя.

Статья по схемам светодиодных драйверов и их ремонту

Очень хороший у Вас сайт. Хочу поделиться схемами некоторых электронных устройств, срисованных мною с самих девайсов.

В частности, по теме освещения — схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.

Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.

На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Ремонт импульсных блоков питания

Неисправности импульсных блоков питания, ремонт

Исходя из схемы импульсного блока питания перейдем к ее ремонту. Возможные неисправности:

  1. Если сгорел варистор и предохранитель на входе или VCR1, то ищем дальше. Потому, что они так просто не горят.
  2. Сгорел диодный мост. Обычно это микросхема. Если есть защитный диод, то и он обычно горит. Нужна их замена.
  3. Испорчен конденсатор C1 на 400В. Редко, но бывает. Часто его неисправность можно выявить по внешнему виду, но не всегда.
  4. Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности требуется замена.
  5. Если сгорел ШИМ регулятор, то меняем его.
  6. Замыкание или обрыв обмоток трансформатора. Шансы на ремонт минимальны.
  7. Неисправность оптопары — крайне редкий случай.
  8. Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
  9. Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.

Примеры ремонта импульсных блоков питания

Например, рассмотрим ремонт импульсного блока питания на несколько напряжений.

Неисправность заключалась в в отсутствии на выходе блока выходных напряжений.

Например, в одном блоке питания были неисправны два конденсатора 1 и 2 в первичной цепи. Но они не были вздутыми.

На втором не работал ШИМ контроллер.

На вид все конденсаторы на снимке рабочие, но внутреннее сопротивление оказалось большое. Более того, внутреннее сопротивление ESR конденсатора 2 в кружке было в несколько раз выше номинального. Этот конденсатор стоит в цепи обвязки ШИМ регулятора, поэтому регулятор не работал. После замены этого конденсатора ШИМ заработал и работоспособность блока питания восстановилась.

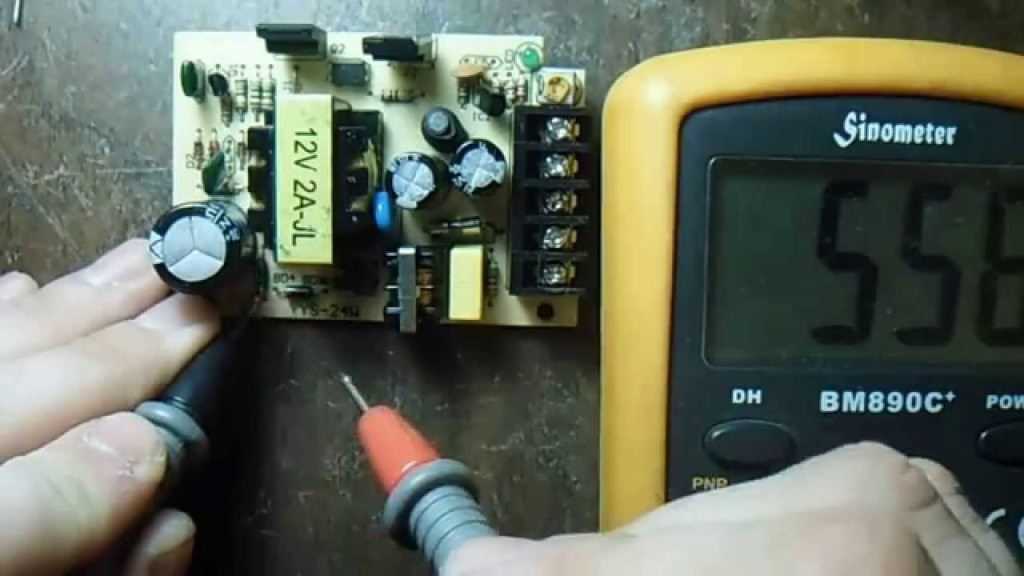

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.
  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

  1. Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
  2. Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
  3. Ключевые транзисторы Т10, Т11.
  4. Сдвоенный диод D33 и конденсаторы С30-С33.
  5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.

Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

—  на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

Меняем ее на аналог TL494CN.

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

Блок перед финальным тестом.

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.

Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!. comments powered by HyperComments

comments powered by HyperComments

Ремонт телевизора

О неисправности телевизионного модуля питания прежде всего свидетельствует отсутствие свечение диода «спящего» режима. Первыми ремонтными операциями являются:

проверка на целостность (отсутствие обрыва) питающего шнура напряжения;
разборка телевизионного приемника и освобождение электронной платы;
осмотр платы блока питания, на наличие внешне неисправных деталей (вздувшихся конденсаторов, пригоревших мест на печатной плате, лопнувших корпусов, обугленной поверхности резисторов);
проверка мест пайки, при этом особое внимание уделяется пропайке контактов импульсного трансформатора.

Если визуально установить дефектную деталь не удалось, то необходимо последовательно проверить работоспособность предохранителя, диодов, электролитических конденсаторов и транзисторов. К сожалению, если вышли из строя управляющие микросхемы, установить их неисправность можно только косвенным способом – когда при полностью исправных дискретных элементах работоспособное состояние блока питания не наступает.

Наиболее частыми причинами неработоспособности телевизионных блоков является:

  • обрыв балластных сопротивлений;
  • неработоспособность (короткое замыкание) Высоковольтного фильтрующий конденсатор;
  • неисправность конденсаторов фильтров вторичного напряжения;
  • пробой или перегорание выпрямительных диодов.

Проверку всех этих деталей (кроме выпрямительных диодов) можно произвести, не выпаивая их из платы. Если удалось определить неисправную деталь, то ее заменяют и приступают к проверке выполненного ремонта. Для этого на место предохранителя устанавливают лампу накаливания и включают устройство в сеть.

Здесь возможны несколько вариантов поведения отремонтированного устройства:

  1. Лампочка вспыхивает и притухает, загорается светодиод спящего режима, на экране появляется растр. В этой ситуации в первую очередь замеряют напряжение строчной развёртки. При его завышенной величине необходимо проверить и заменить гарантированно исправными электролитические конденсаторы. Аналогичная ситуация проявляется при неисправности оптронных пар.
  2. Если лампочка вспыхивает и гаснет, светодиод не загорается, растр отсутствует значит не запускается генератор импульсов. В этом случае проверяется уровень напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если оно ниже 280,0…300,0 вольт, то наиболее вероятны следующие неисправности:
  3. пробит один из диодов выпрямительного моста;
  4. велика утечка конденсатор (конденсатор «состарился»).

Если напряжение отсутствует необходим повторно проверить целостность цепей питания и всех диодов выпрямителя высокого напряжения.

Если свечение лампочки велико, необходимо тут же отключить модуль питания от сети и заново провести проверку всех электронных деталей.

Вышеперечисленная последовательность и схема проверки позволяют выявить основные неисправности питающего устройства телевизионного приемника.

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Когда лучше обратиться в сервис

Если нет минимально необходимого приборного парка, лучше обратиться в специализированную организацию, которая занимается ремонтом импульсных источников питания. Без минимума приборов затея в 99% случаев обречена на провал. Также не стоит надеяться отремонтировать устройство при отсутствии схемы (хоть в каком-либо виде) и при недостаточной квалификации. Нет большого смысла браться за ремонт (да и нести в сервис) и в ситуации, когда часть элементов выгорело. Их можно заменить, но вот изоляционные свойства участка платы, покрытого сажей, будут далеки от заявленных производителем, и новой неисправности долго ждать не придется.

Для наглядности рекомендуем серию тематических видеороликов.

А в целом, ремонт импульсников — дело неблагодарное и не очень рентабельное. Не так они и дорого стоят, чтобы затевать кропотливый поиск неисправности. Но если другого выхода нет или сам процесс доставляет удовольствие, то материалы обзора окажутся полезными.

Заключение

После определения неисправного элемента, его следует заменить на исправный, с аналогичными характеристиками. Если совершить ошибку при подборе элемента, впоследствии возможен выход из строя исправной или замененной детали. Поэтому заменяемые элементы должны подходить по вольтамперным характеристикам.

Важным условием сборки прожектора является обеспечение герметичности всей конструкции. Если этим условием пренебречь, также возможен скорый выход из строя всего прожектора и значительно увеличивается вероятность получения электротравмы.

Предыдущая
ПрожекторыПочему мигает светодиодный прожектор во включенном и выключенном состоянии
Следующая
ПрожекторыКакой прожектор выбрать для бассейна

Спасибо, помогло!Не помогло

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
