Обустройство цокольного этажа требует особого подхода к электрике из-за постоянного контакта стен с почвой и повышенной сырости. В среднем монтаж системы в небольшом подвале занимает от 3 до 7 дней, а стоимость материалов для площади 20 м² начинается от 15 000 рублей. Правильная электропроводка в подвале и цоколе исключает риск короткого замыкания при возникновении конденсата. Грамотный подход к выбору кабеля и защитной автоматики гарантирует безопасность всего здания.
Подготовка к работам и требования ПУЭ
Перед закупкой кабеля я всегда оцениваю реальный уровень влажности. В неотапливаемых подвалах она часто превышает норму, что ведет к коррозии контактов. Для работы потребуются навыки базового электромонтажа и строгое соблюдение норм ПУЭ. Я однажды столкнулся с тем, что в старом цоколе стены буквально «плакали», поэтому обычная изоляция там бы не выжила. Сезонность работ не играет большой роли, но зимой важно прогреть помещение до +5°C, чтобы материалы не стали хрупкими.
Выбор материалов для сырых помещений
Для монтажа используется только медный провод. Оптимальный вариант — ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. В условиях подвала кабель обязательно укладывается в гофрированную трубу ПНД, которая не гниет и не боится влаги. Для защиты людей и техники в щиток ставится УЗО или дифференциальный автомат.
- Кабель ВВГнг-LS 3х2.5 мм² для розеток.
- Кабель ВВГнг-LS 3х1.5 мм² для освещения.

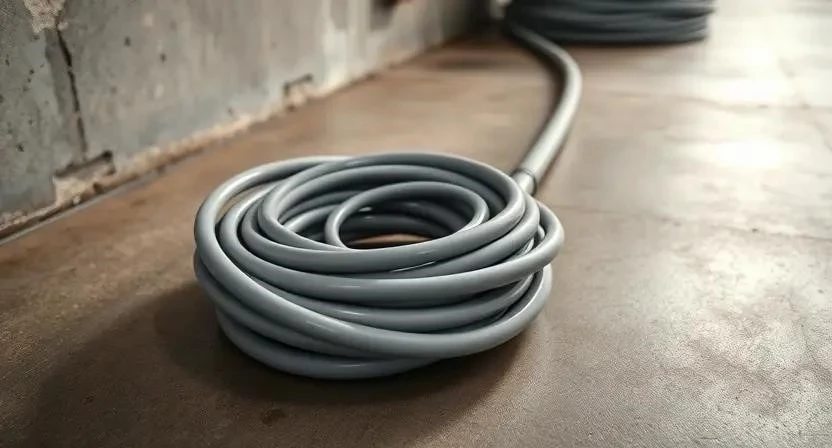

- Гофрированная труба ПНД (серая).

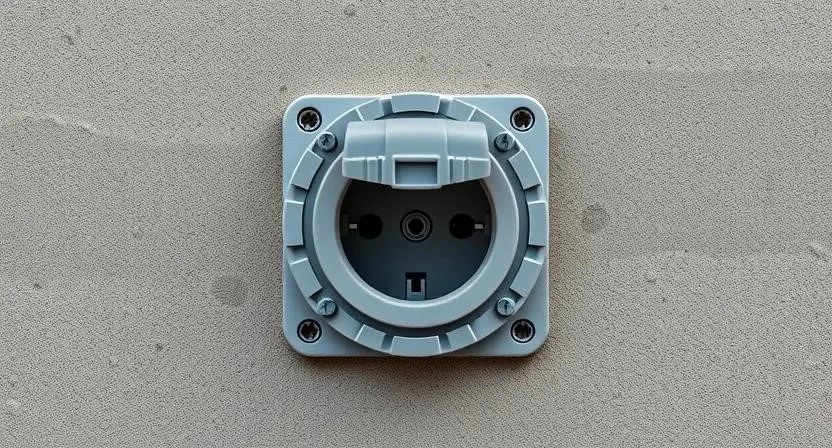

- Влагозащищенные подрозетники IP44 и выше.
- УЗО с током утечки 30мА.
- Распределительные коробки с классом защиты IP54.
- Клеммники Wago для надежного соединения.
- Дюбель-хомуты для крепления гофры.
| Материал | Расход на 10 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 25 м | 80 руб/м | 2000 руб |
| Гофра ПНД 20мм | 30 м | 25 руб/м | 750 руб |
| Подрозетники IP44 | 4 шт | 150 руб/шт | 600 руб |
| УЗО (25А) | 1 шт | 1200 руб/шт | 1200 руб |
| Автоматы 16А/10А | 3 шт | 400 руб/шт | 1200 руб |

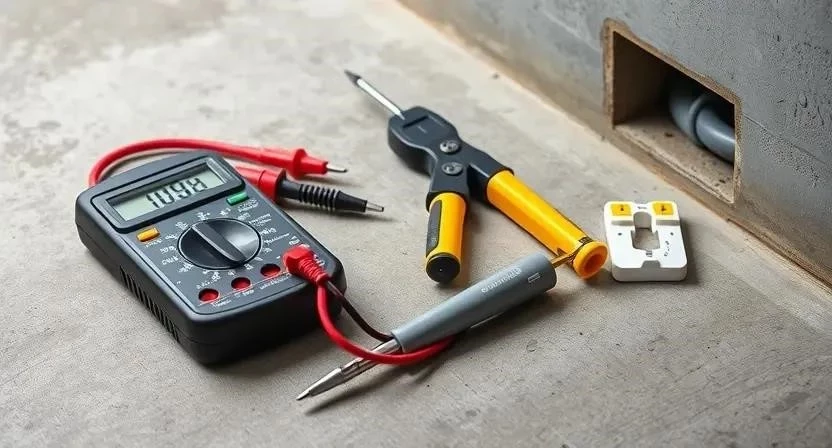

Инструментарий мастера
Для качественного монтажа в бетоне или кирпиче нужен мощный инструмент. Штроборез значительно ускоряет процесс и делает каналы ровными. Перфоратор необходим для установки подрозетников. Стриппер позволяет снимать изоляцию, не повреждая жилы. Мультиметр я использую для обязательной проверки целостности цепи перед подачей напряжения. Если штроборез слишком дорогой, его проще взять в аренду на два дня.
- Штроборез с пылесосом (рекомендую аренду).
- Перфоратор с алмазными коронками.
- Стриппер для зачистки кабеля.
- Цифровой мультиметр.
- Строительный уровень.
- Набор диэлектрических отверток.
- Пассатижи и кусачки.
Подготовка помещения и поверхностей
Сначала я полностью очищаю стены от мусора и старых обрывков проводов. В подвале критически важна вентиляция. Без нее конденсат будет скапливаться даже внутри новых труб. Я организую временное освещение через переносной светильник, чтобы видеть все нюансы разметки. Лишние вещи выношу из зоны работ, чтобы пыль от бетона не осела на мебели.
Борьба с сыростью начинается с первичной гидроизоляции. Если стена мокнет, я наношу проникающую гидроизоляцию. Это предотвращает попадание влаги в штробы. Затем следует разметка трасс. Я прокладываю кабель максимально коротко, избегая лишних изгибов. Плоскостность стен проверяю правилом, чтобы подрозетники не «утонули» слишком глубоко или не выпирали.
Технология монтажа: пошаговый процесс
Процесс требует точности. Я заметил, что если слишком сильно затянуть гофру, она может деформироваться при перепадах температур. Поэтому крепление делаю с небольшим люфтом.
- Разметка точек (2-3 часа). Отмечаю места розеток и светильников на стенах и потолке.
- Штробление (6-10 часов). Прорезаю каналы глубиной 20-30 мм.
- Установка коробок (2 часа). Монтирую распределительные коробки в верхних точках стен.
- Прокладка кабеля (5-8 часов). Затягиваю ВВГнг-LS в гофру и фиксирую её хомутами каждые 40 см.
- Монтаж подрозетников (3-5 часов). Высверливаю отверстия и фиксирую стаканы на гипс или алебастр.
- Подключение заземления (2 часа). Соединяю все жилы заземления в общий контур.

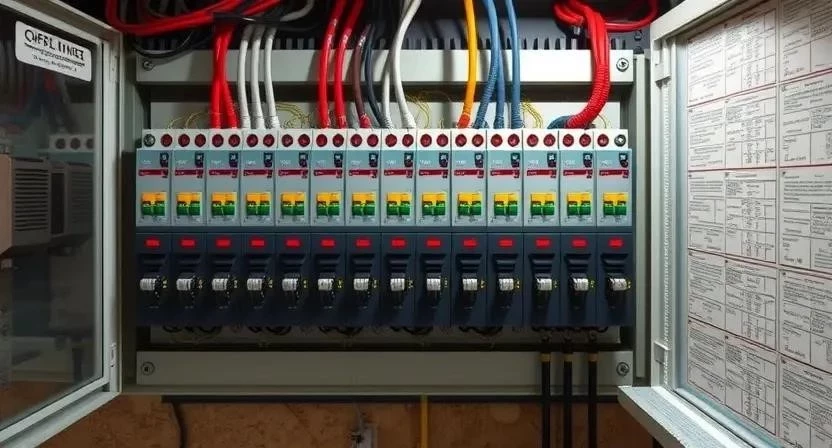

- Сборка электрощита (4-6 часов). Устанавливаю вводной автомат, УЗО и групповые автоматы.
- Установка фурнитуры (3 часа). Монтирую влагозащищенные розетки и выключатели.
- Проверка изоляции (1 час). С помощью мультиметра проверяю отсутствие короткого замыкания.
- Тестовый запуск (1 час). Подаю напряжение и проверяю работу каждой точки под нагрузкой.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 1 день | Использование респиратора обязательно |
| Монтаж кабеля в гофре | 1 день | Соблюдение радиуса изгиба |
| Сборка щита и УЗО | 0.5 дня | Маркировка каждого автомата |
| Установка розеток/выключателей | 0.5 дня | Проверка герметичности прилегания |
| Тестирование системы | 2 часа | Замер напряжения в каждой розетке |
Технические нюансы и защита от влаги
Температура в подвале часто колеблется. Это влияет на изоляцию: дешевые провода могут потрескаться. Чтобы бороться с конденсатом внутри гофры, я не затягиваю концы труб герметиком наглухо, оставляя микрозазоры для вентиляции. Главное — правильно подобрать степень защиты IP. Для сухих зон цоколя достаточно IP44, но в местах возможного прямого попадания брызг ставлю IP65.
| Степень защиты | Свойства | Где применять |
|---|---|---|
| IP44 | Защита от брызг | Жилые комнаты цоколя |
| IP54 | Пыле- и брызгозащита | Технические помещения |
| IP65 | Полная пыле- и струезащита | Зоны рядом с насосами, мойками |
| IP67 | Кратковременное погружение | Нижние точки дренажных систем |
| IP68 | Постоянное погружение | Сумповые насосы |
Типичные ошибки новичков
Многие пытаются сэкономить и прокладывают кабель без гофры. В подвале это фатально: бетон со временем «съедает» изоляцию из-за химических реакций и влаги. Еще одна ошибка — установка обычных розеток. Я видел, как в таких розетках за год окисляются контакты, что приводит к искрению. Отсутствие УЗО в цоколе вообще недопустимо, так как риск утечки тока на влажные стены огромен.
- Использование алюминиевого провода вместо медного.
- Отказ от заземляющего контура.
- Слишком маленькое сечение жилы для мощных приборов (например, бойлера).
- Монтаж распределительных коробок внизу стен.
- Игнорирование требований по герметизации вводов кабеля.
Однажды я столкнулся с тем, что УЗО постоянно выбивало без видимых причин. Оказалось, что заземление было выполнено с нарушением, и ток «утекал» через сырую стену. После переделки контура проблема исчезла.
Расчет стоимости и экономия
Стоимость работ зависит от объема штробления и сложности щита. При самостоятельном монтаже экономия составляет около 40-60% от общей сметы. Однако работа электрика дает гарантию безопасности.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 18 000 руб | 18 000 руб | 0 руб |
| Работа по монтажу | 0 руб | 12 000 руб | 12 000 руб |
| Аренда инструмента | 3 000 руб | 0 руб (свой) | -3 000 руб |
| 21 000 руб | 30 000 руб | 9 000 руб |
Эксплуатация и уход за системой
После завершения работ я рекомендую раз в год проверять затяжку винтовых контактов в щитке. В условиях влажности они могут ослабнуть. Контроль работы вентиляции — залог долгой службы изоляции. Если в подвале становится слишком сыро, материалы изнашиваются в два раза быстрее. Срок службы качественного кабеля ВВГнг-LS в гофре при правильном монтаже составляет до 30 лет.
Альтернативные способы прокладки
Если штробить стены невозможно (например, из-за очень плотного армированного бетона), используют открытую проводку в кабель-каналах. Это быстрее и дешевле, но эстетика страдает. Еще один вариант — специализированные герметичные системы из ПВХ-труб с резьбовыми соединениями. Они стоят дороже, но обеспечивают абсолютную защиту от затопления, что актуально для глубоких подвалов с риском подтопления.
Часто задаваемые вопросы (FAQ)
Какой кабель лучше выбрать для подвала?
Однозначно ВВГнг-LS. Он медный, негорючий и имеет усиленную изоляцию, подходящую для помещений с повышенной влажностью.
Можно ли использовать алюминиевый провод?
Нет. Алюминий быстро окисляется во влажной среде, становится хрупким и создает опасные зоны перегрева в местах соединений.
Как часто нужно менять автоматические выключатели?
При отсутствии аварийных срабатываний автоматы служат десятилетиями. Но раз в 5 лет стоит проверить их работоспособность кнопкой «Тест» на УЗО.
Что делать, если подвал затопило?
Немедленно обесточить помещение через главный рубильник. После осушения обязательно вызвать электрика для прозвонки цепей и проверки изоляции, так как вода могла попасть внутрь коробок.
Как выбрать УЗО для цоколя?
Выбирайте модель с током утечки 30 мА. Этого достаточно, чтобы защитить человека от удара током, но при этом устройство не будет срабатывать на мелкие естественные утечки в сыром помещении.
Меры безопасности:
При работе с электричеством всегда используйте диэлектрические перчатки и обувь на резиновой подошве. Никогда не работайте под напряжением. При использовании штробореза обязательно надевайте респиратор класса FFP2, так как бетонная пыль крайне вредна для легких. Обеспечьте приток свежего воздуха, если используете химические герметики.
