Монтаж электрики в гараже

Монтаж электрики в гараже начинается с точного расчета мощностей всех будущих приборов. Ошибка в подборе сечения кабеля или отсутствие заземления часто приводят к перегреву сети или выходу из строя дорогого инструмента. В среднем, качественная электропроводка в гараже обходится в сумму от 7 000 до 25 000 рублей в зависимости от сложности. Весь процесс занимает от двух до четырех рабочих дней. Правильный подход гарантирует безопасность и стабильную работу оборудования.

Подготовка к началу работ

Оценка сложности проекта зависит от того, планируете ли вы просто освещение или полноценную мастерскую со сварочным аппаратом. Базовые навыки работы с электрикой обязательны: нужно понимать разницу между фазой и нулем, уметь пользоваться мультиметром. Я заметил, что без предварительного чертежа на бумаге расход кабеля увеличивается на 20-30% из-за лишних петель. Оптимально проводить работы в сухую погоду, чтобы влажность не мешала финишной отделке стен после штробления.

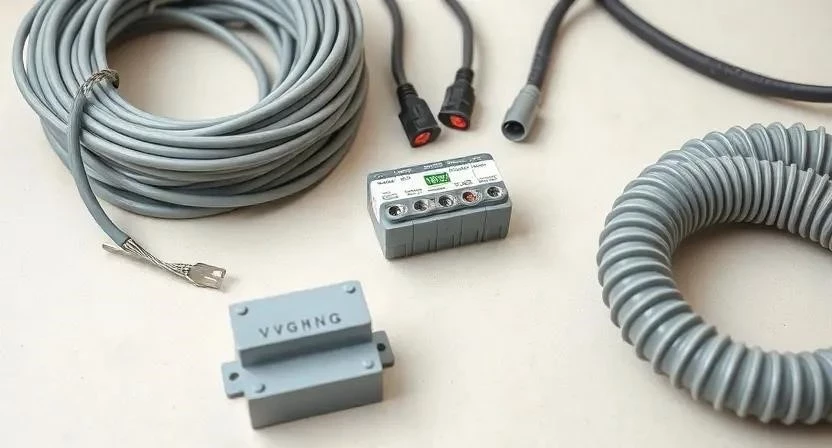

Подбор необходимых материалов

Для гаража я всегда выбираю кабель ВВГнг — он не поддерживает горение и имеет надежную изоляцию. Важно использовать медные провода, так как алюминий в условиях перепадов температур быстро окисляется и начинает греться. Для защиты линий обязательно ставлю УЗО, которое спасет от удара током при повреждении изоляции инструмента.

• Кабель ВВГнг 3х2.5 для розеточных групп.
• Кабель ВВГнг 3х1.5 для освещения.
• Автоматические выключатели (10А и 16А).
• Устройство защитного отключения (УЗО) на 30мА.
• Гофрированная труба ПВХ (диаметр 16 или 20 мм).
• Пластиковые подрозетники для скрытого монтажа.
• Распределительные коробки с крышками.
• Клеммники WAGO для надежного соединения.
• Электрический щиток на DIN-рейку.

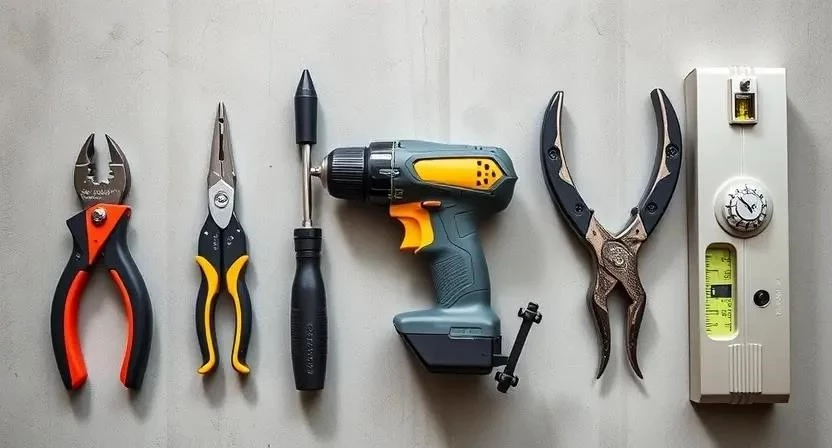

Инструментарий для монтажа

Качественный инструмент сокращает время работы в два раза. Стриппер позволяет снимать изоляцию, не повреждая жилу, что критично для безопасности. Индикаторная отвертка нужна для проверки отсутствия напряжения перед каждым касанием провода. Перфоратор с режимом долбления незаменим при штроблении бетонных стен. Если бюджет ограничен, перфоратор проще взять в аренду на выходные, чем покупать дешевый бытовой вариант.

• Стриппер для зачистки проводов.
• Индикаторная отвертка (проверка фазы).
• Перфоратор с набором буров.
• Кусачки или бокорезы.
• Строительный уровень.
• Мультиметр для прозвонки цепей.
• Набор отверток (крест, шлиц).

Подготовка помещения и поверхностей

Сначала полностью освобождаю гараж от автомобиля, стеллажей и старого хлама. Это нужно, чтобы иметь свободный доступ к стенам и не запылить вещи строительным мусором. Стены очищаю от старой краски или отслаивающейся штукатурки. После этого приступаю к разметке: отмечаю точки розеток на высоте 1 метр от пола, а выключатель — на уровне 90 см от пола.

Штробление стен выполняю перфоратором, стараясь соблюдать вертикали и горизонтали. После прорезки каналов обязательно обрабатываю их грунтовкой глубокого проникновения. Это предотвратит появление трещин и улучшит адгезию, если планируется замазывать штробы штукатуркой. Проверяю плоскость стен уровнем, чтобы кабель-каналы при открытом монтаже прилегали плотно без зазоров.

Технология монтажа электрики пошагово

Соблюдение последовательности действий исключает необходимость переделывать работу. Я всегда начинаю с самого сложного — ввода питания и установки щитка, чтобы затем просто «раскидывать» лучи по потребителям.

1. Составление схемы разводки (2 часа). Рисую план гаража, отмечаю все розетки, лампы и щиток. Рассчитываю длину кабеля с запасом 10%.

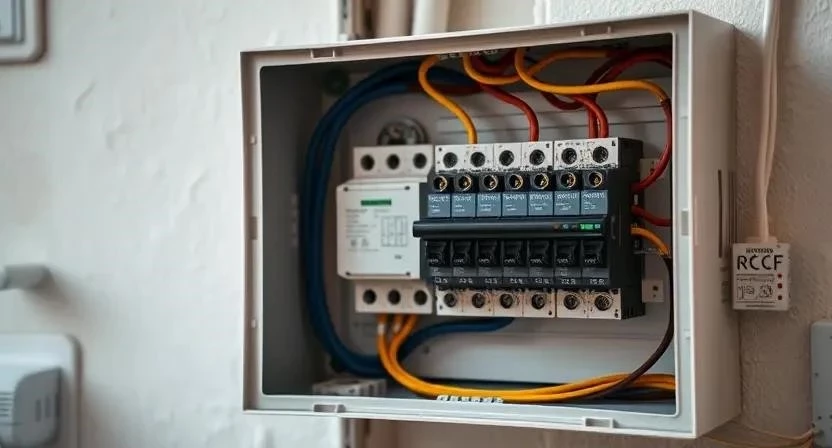

2. Установка электрощита (3 часа). Креплю корпус щитка на стене. Монтирую DIN-рейку и устанавливаю вводной автомат и УЗО.
3. Монтаж подрозетников и коробок (4 часа). Просверливаю отверстия под розетки. Вставляю подрозетники, выравнивая их по уровню.

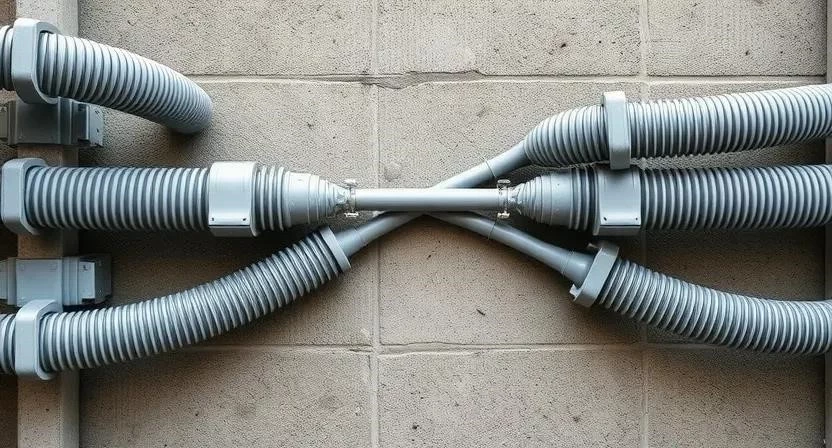

4. Прокладка кабеля в гофре (6 часов). Затягиваю ВВГнг в гофру и фиксирую ее стяжками или клипсами. Прокладываю линии строго перпендикулярно потолку и полу.
5. Соединение проводов в коробках (4 часа). Использую клеммники WAGO. Я однажды сэкономил и скрутил провода изолентой — через год контакт ослаб, и розетка начала искрить. Больше так не делаю.
6. Установка розеток и выключателей (3 часа). Подключачаю жилы (фаза — справа, ноль — слева, заземление — центр) и затягиваю винты.
7. Монтаж системы заземления (5 часов). Забиваю в землю стальной уголок или специальный контур. Соединяю его с шиной заземления в щитке.
8. Подключение освещения (2 часа). Монтирую светильники на потолке. Подключаю их через отдельный автомат на 10А.
9. Проверка цепей мультиметром (1 час). Прозваниваю каждый провод на отсутствие короткого замыкания.
10. Тестирование под нагрузкой (1 час). Подаю напряжение и поочередно включаю мощные приборы (например, чайник или станок).

Технические нюансы и безопасность

Температура в неотапливаемом гараже сильно влияет на материалы. Я рекомендую использовать гофру из ПВХ с повышенной морозостойкостью, иначе зимой она может треснуть при попытке что-то добавить в сеть. Высокая влажность требует установки розеток с классом защиты не ниже IP44 (с крышками). Если стены штробились и штукатурились, начинать монтаж розеток можно только после полного высыхания раствора, обычно это занимает 3-7 дней.

Меры безопасности:
— Всегда работайте в диэлектрических перчатках.
— Используйте защитные очки при штроблении стен.
— При работе с химией (грунтовка, герметик) обеспечьте проветривание.
— Никогда не работайте под напряжением.
— Проверяйте исправность изоляции инструмента перед использованием.

Типичные ошибки новичков

Самая частая проблема — заниженное сечение провода. Некоторые ставят 1.5 мм2 на розетки, но при включении сварочного аппарата такой кабель начинает плавиться. Вторая ошибка — отсутствие заземления. В гараже, где много металлических корпусов оборудования, это смертельно опасно.

1. Выбор автомата с завышенным номиналом (например, 25А на тонкий провод).
2. Прокладка кабеля без защиты (гофры или трубы) по бетонным стенам.
3. Использование алюминиевого провода в сочетании с медным.
4. Слишком большое количество соединений в одной распределительной коробке.
5. Игнорирование УЗО в помещениях с повышенной влажностью.

Расчет итоговой стоимости

Сравнение затрат показывает, что самостоятельный монтаж позволяет сэкономить значительную сумму, но требует времени и наличия инструмента. При найме мастера стоимость работ обычно составляет 50-70% от стоимости материалов.

Эксплуатация и уход за сетью

После запуска системы я советую раз в год подтягивать винтовые зажимы в щитке и розетках. Из-за вибраций от оборудования и перепадов температур контакты могут ослабнуть. Срок службы качественного кабеля ВВГнг составляет до 30 лет, если он защищен гофрой. Полноценно пользоваться гаражом можно сразу после завершения всех электромонтажных работ и успешного теста под нагрузкой.

Сравнение вариантов прокладки

Выбор между открытым и скрытым монтажом зависит от отделки. Скрытая проводка эстетична, но требует штробления. Открытый монтаж в кабель-каналах позволяет легко добавить новую розетку в любой момент. Вместо пластиковой гофры в мастерских часто используют стальные трубы — они защищают кабель от механических повреждений и искр при сварке. Для очень мощного оборудования (компрессоры, станки) лучше завести трехфазный ввод (380В), чтобы распределить нагрузку по фазам.

Ответы на частые вопросы

Какой кабель лучше для гаража? Однозначно ВВГнг из меди. Для розеток берите сечение 2.5 мм2, для света — 1.5 мм2.

Нужно ли ставить УЗО в гараже? Да, обязательно. В гараже часто бывает сыро, а инструмент может иметь металлический корпус. УЗО спасет жизнь при утечке тока.

Можно ли использовать алюминиевый провод? Крайне не рекомендую. Он хрупкий, быстро окисляется и имеет меньшую проводимость.

Как рассчитать мощность автоматов? Для освещения ставьте 10А, для розеточных групп — 16А. Главное, чтобы номинал автомата соответствовал сечению кабеля.

Как сделать заземление в гараже самостоятельно? Забейте в землю стальной штырь или уголок длиной 1.5-2 метра, соедините его медным проводом сечением 6-10 мм2 с шиной заземления в щитке.

Можно ли прокладывать провод по потолку? Да, это самый простой способ. Используйте гофру или кабель-канал, чтобы провод не провисал.

Какое сечение провода нужно для розеток? Стандарт — 2.5 мм2. Этого достаточно для большинства бытовых приборов и электроинструмента.
