Размещение блоков питания для светодиодных лент

Особенности

Светодиоды на 3 вольта, подключаемые поодиночке, потребуют несколько компонентов.

При 1-1,5 вольта – схемы на одном или нескольких транзисторах для «вольтодобавки», чтобы из этого напряжения (один аккумулятор на основе никеля) устройство сделало 3,2 вольта, без которых светодиод не будет светиться. Для редких светодиодов, работающих от 1,5 вольта, такая схема не понадобится.

Они работают при номинальном напряжении 1,8-2,2 В, их можно подключать напрямик, параллельно, в любых количествах. Чем больше, тем более ёмким он должен быть.

Если используется литий-ионный аккумулятор, то цветные светодиоды подключаются последовательными парами. При максимальном напряжении в 4,2 В их свечение достигнет уровня чуть выше среднего (2,1 В на один светодиод). Эти пары подключаются параллельно друг другу. Не вздумайте подключать одиночные цветные светодиоды параллельно без последовательного спаривания – они сразу же сгорят.

Имея под рукой источник питания, например, внешнюю батарею со смартфоном на 5 В, ни цветные, ни белые светодиоды подключать напрямую нельзя: они сразу же перегорят. Здесь нужен регулируемый конвертер постоянного напряжения – такие штампуются в Китае миллионами в год. Заказать нужный и выставить с помощью тестера входное и выходное напряжения легко. Недостаток преобразователей постоянного напряжения – низкий КПД: потери могут составить до 34% в зависимости от входного и выходного напряжения.

Кластеры 12-вольтовые потребуют не одного, а нескольких аккумуляторов. Для 3-х литий-ионных аккумуляторов напряжение колеблется от 9 до 12,6 В – кластер не будет перегружен, если включить не 3, а 4 светодиода последовательно (рабочее напряжение не превышает 12,8 В). Имеющиеся в продаже промышленные сборки, к сожалению, несмотря на наличие токоограничительных резисторов в каждом кластере, обладают именно тремя, а не четырьмя светодиодами. Здесь налицо нарушение правильности расчёта в угоду экономии: светодиодов тратится меньше, но зато они быстро перегорают, что вынуждает потребителя менять их регулярно. В случае с красными, например, для задних подфарников (стоп-сигнал), правильнее было бы соединить именно 6 светодиодов на 12 В (напряжение сборки составило бы 13,2 В). Но экономия и желание лёгкой сверхприбыли заставляет производителей набирать в каждый кластер не 6, а 5 светодиодов. Оказываясь под напряжением только что перезаряженного аккумулятора, светодиоды перегреваются и преждевременно сгорают.

Вывод: чтобы не перегрузить светодиоды, рассчитывайте параметры схемы тщательно. Белый светодиод быстро выгорает при напряжении выше 3,2 В, красный – при значении выше чем 2,2. Провести расчёт для никелевых или литиевых аккумуляторов просто – одни выдают 1-1,5 В, вторые – 3-4,2. Старайтесь рассчитать схему так, чтобы работал только один аккумуляторный элемент (одна «банка»): два и более изнашиваются всегда неравномерно, и возникает перерасход из-за неиспользования их ресурса в полной мере.

Когда это бесполезно

Если важна надежность освещения или покрывается большая площадь, батарейки не подойдут. Блоки питания удобнее (или незаменимы), когда хочется:

вести работы по освещению большого помещения или множества их одновременно;
оформлять фасады, карнизы, наружную рекламу;
оставлять подсветку включенной надолго;
использовать световые эффекты (мерцание, затухание, переливы);
подсвечивать малодоступные или высотные участки помещения, где не получится постоянно паять и перепаивать батареи без риска сойти с ума.

Блок питания нагревается во время работы. Ему потребуется изолированное от других вещей, но легко доступное человеку место. Корпусы блоков бывают открытыми или полугерметичными, в зависимости от предполагаемого местонахождения.

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
паяльник с флюсом и припоем;
пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

тумблер;
светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8.

Собрать схему светодиодной подсветки на батарейках можно двумя способами:

с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Ёмкость батарейки типа АА примерно в 2 раза больше, чем у батарейки ААА того же производителя.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда.

Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

надёжность и долговечность;
компактность (размер конвертера соизмерим с flash-накопителем);
приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

экономичность;
большой период функционирования;
разнообразие в сочетаниях цвета;
исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
шурупы;
алюминиевый уголок, который можно заменить пластиковым коробом;
выключатель.

Также стоит позаботиться и об инструментах:

дрели;
карандаше с линейкой;
электрическом лобзике;
плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

горизонтальный;
вертикальный;
с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

прежде всего потребуется отмерить длину угла;
затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
уголок нужно закрепить на выбранной территории;
в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Когда это пригодится

Если для дела важны компактность с мобильностью, а мощностью и площадью освещения пренебрегаем. Подключение удобно использовать, когда не хочется занимать розетку или ее рядом нет в принципе.

Работаем с батарейками в таких ситуациях:

подсветка интерьера без возни с проводами и мыслей, куда деть громоздкий блок;
освещение подсобки, гаража — любого места, где нет электричества;
подсветка к чему-то движущемуся — велосипеду, декорациям, костюму для выступлений;
не хочется покупать блок питания и рассчитывать его мощности под нашу задачу;
освещение используется единоразово или кратковременно (на выездных мероприятиях, праздниках);
свет нужен срочно, а с блоком питания что-то случилось.

Простой способ

При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:

Резистор 6.8 – 15 Ом (2 шт).
Резисторы с сопротивлением 470 – 680 Ом (2 шт).
Маломощные транзисторы со структурой «n-p-n» (2 шт).
Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
Маломощный светодиод, цвет не имеет значение (1 шт).
Паяльник, припой и флюс.

Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.

Три красных светодиода.

Моргающий светодиод

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки. В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Создание мигающего светодиода.

Мигалка

Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично. В таблице приведены основные параметры серийно выпускаемых МСД, взятые из Интернет – файлов Datasheet.

Таблица основных параметров серийно выпускаемых мигающих светодиодов.

В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.

Будет интересно Схема подключения проходного двухклавишного выключателя

Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!

Сборка и подключение

Убедимся, что приготовлено необходимое для работы:

лента лежит рядом, необходимый кусок с нужным количеством диодов выбран, спецификации известны;
элементы питания куплены, емкость, напряжение, время работы рассчитаны, если батареек много — подготовлен бокс;
паяльник мощностью 25-40 Вт, флюс, припой;
гибкие провода (желательно, с разноцветной изоляцией), сечение может быть небольшим, 0,5-0,75 мм2;
нож-кусачки для зачистки изоляции;
кусок наждачной бумаги либо что-то аналогичное для зачистки контактов;
по желанию, тумблер и коннекторы.

Помним, что при последовательном соединении общее напряжение складывается из суммы напряжения всех элементов питания. При параллельном — равно напряжению каждого отдельного элемента.

Приступаем к подключению:

Зачищаем контакты на батарейках — плюс и минус обрабатываем наждачной бумагой.
Концы проводов залуживаем.
Припаиваем один проводок к зачищенному плюсу батарейки, другой — к минусу.
Если подключаете тумблер, на его вход припаивается провод с батарейки, выход идет на минус ленты.
Делаем аккуратные разрезы в строго отмеченных для этого местах светодиодной полоски (обычно линия разреза находится между парами контактов для припоя).
Плюс, минус, а также рабочее напряжение подписаны непосредственно рядом с контактами. RGB-контакты — всегда минусы.
Припаянный к батарейке плюс (либо выходящий из бокса плюсовой провод) припаиваем к плюсу на ленте, минус (либо выход тумблера) — к минусу. Припаянный “зеленый” контакт заставит ленту светиться зеленым цветом, красный — красным. Иногда минус маркируется как GND.
Коннекторами могут соединяться как отдельные участки друг с другом, так и вся лента с источником питания или контроллером. Каждому типу (RGB, RGBW) требуется свой коннектор.
Если нужно, повторяем шаги, указанные выше, с остальными батарейками и участками ленты.
На контактах не должно оставаться остатков припоя.

На цветных лентах 4 контакта находятся очень близко друг к другу. Следим, чтобы при пайке не образовалось оловянной дорожки, покрывающей сразу несколько контактов. Если такое произошло, заново разогреваем их и зубочисткой убираем лишнее олово между контактами. Проигнорируем — и в лучшем случае перепутаются цвета, в худшем — сгорит или лента, или блок питания, или всё разом.

Работая с паяльником на весу, не забываем про защитные очки и перчатки.

Есть несколько способов закрепить светодиодную ленту:

клейкий слой с обратной стороны ленты;
дополнительное прикрепление двусторонней клейкой лентой;
гелевый суперклей;
алюминиевые профили.

Два способа подключения диодной ленты принципиально различны по масштабу: батареечный — беспроводной, подходит для локальных задач; с блоком питания — надежный, для крупных проектов. Уровень заряда относительно потребляемого электричества поможет узнать, как часто придется менять элементы питания и сколько их нужно для бесперебойной работы. Кто неуверенно владеет паяльником — берет бокс для батареек или блок питания и подключается при помощи коннектора.

Умение подключить светодиодную ленту без блока питания избавит от проблем с укладкой проводов. И это единственный способ заставить ее работать при отсутствующем электричестве.

Принцип работы автономного подключения

Прежде, чем подключить ленту к батарейке, необходимо помнить, что здесь самым главным моментом будет заряд источника питания.

Схема подключения светодиодной ленты

Освещая шкаф или любую другую мебель в доме для питания ленты можно использовать любые виды батареек. Можно даже использовать аккумуляторные батареи. Такой источник питания имеет следующие плюсы:

является многоразового использования. Это означает, что при истощении накопленного заряда их можно подзарядить и снова использовать для запитки подсветки. При этом, чтобы освещение всегда могло величаться, понадобиться всего две аккумуляторные батареи. При создании подсветки для кухни рекомендуется использовать именно аккумуляторы батарейного типа, так как освещение здесь всегда должно быть включено. Это поможет снизить частоту замены источника питания;
несмотря на высокую стоимость по отношению к обычным батарейкам, аккумуляторы на деле оказываются намного выгоднее;
качественное питание подсветки.

Для питания можно использовать как пальчиковые, так и мизинчиковые батарейки, а также «таблетки».

2-й способ (без пайки)

Чтобы сделать более универсальное устройство, вместо скрученных между собой изолентой батареек, лучше использовать, так называемую кассету или контейнер.

Это уже фактически готовый сменный корпус. Иногда даже с проводами.

Все что вам остается, это припаять тумблер к плюсовому выходу.

В таком устройстве уже не придется каждый раз распаивать-запаивать батарейки, когда они разрядятся.

Просто меняете их, вытаскивая из своих посадочных мест и устанавливаете другие. Причем собрать такую схему можно на несколько уровней напряжения.

Если проводков на кассете нет, то прикупите специальные контакты.

Таким образом вам уже не придется иметь дело с пайкой проводов к самим батарейкам. Кстати, для подключения проводов к светодиодной ленте, также не обязательно иметь паяльник.

Воспользуйтесь коннекторами.

Их существует разнообразное количество. Причем не только для подключения ленты с лентой, но и для подачи на нее питания.

Диагностика проблем питания

Проверка блока питания выполняется по следующей схеме:

Проверка надёжности подключения коннектора к блоку питания.
Если в блоке есть диод-индикатор сети, нужно проверить, загорелся он или нет.
Если диода нет, исправность проверяется мультиметром. На выходе напряжение не должно отсутствовать. В противном случае блок нужно ремонтировать.

На следующем этапе проверяют светодиодную ленту. Нужно подать напряжение на её выводы с помощью двух дополнительных проводов, не используя блок питания. «Плюс» подключается к выводу, он обозначен стрелкой на вилке, а «минус» поочерёдно подаётся на оставшиеся выводы. На этом этапе главное не ошибиться, чтобы не произошло замыкания между проводами блока.

Блок питания.

Питание можно подать от аккумулятора или батареек на 5-15 В. Лента не будет светить ярко, но этого хватит, чтобы проверить её работоспособность. Если нерабочими оказались несколько чипов или один из них, подсветка не загорится только в проблемных местах. Ремонт будет заключаться в замене испорченных диодов на новые.

Причины выхода из строя

Теперь давайте разберемся с причинами. Почему же блоки питания выходят из строя и как этого можно избежать.

Качество

Первая причина – это низкое качество самого изделия и его комплектующих. Если вы покупаете дешевые экземпляры, то не удивляйтесь что всего через несколько месяцев, вы повторно прибежите в магазин за еще одним девайсом.

И так из года в год. Для долговечной подсветки потолка, не рекомендуется экономить на таком компоненте. То же самое относится и к самой ленте.

Как отличить качественную светодиодную ленту от дешевой, подробно со всеми примерами, описывается в другой статье.

Нагрев

Вторая причина выхода из строя – перегрев. Блок питания должен быть размещен в местах с достаточным доступом воздуха.

Никакая стенка или посторонние предметы не должны препятствовать его теплообмену. Лучшие места для установки – какая-нибудь настенная полка, верхняя поверхность шкафа и т.п.

Не рекомендуется его прятать за шторками. Не забывайте, что это все таки небольшой трансформатор.

И при коротком замыкании или перенапряжении, он может вспыхнуть. Поэтому ставьте его подальше от всего горючего и легко воспламеняющегося.

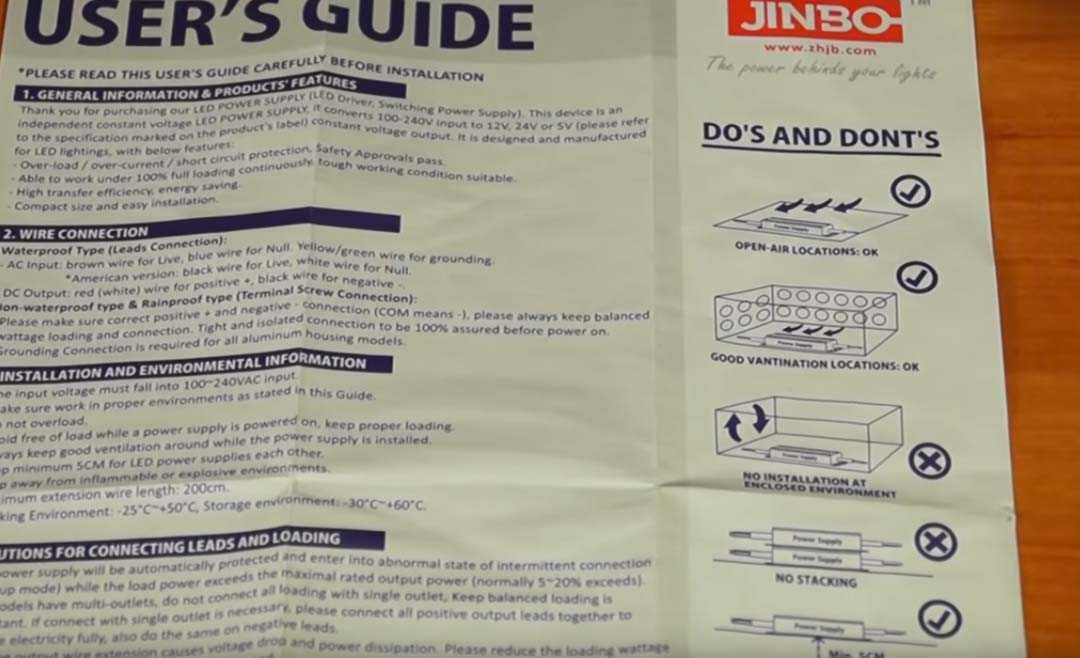

Даже если взять заводскую инструкцию по эксплуатации от фирменных изделий, то там обязательно будут прописаны несколько правил:

блок должен быть продуваем воздухом со всех сторон

если вы его все-таки запрятали в какой-то короб, в нем должны присутствовать вентиляционные отверстия

нельзя ставить один блок на другой, когда схема подсветки предусматривает несколько источников

Между ними должно быть расстояние минимум в 5см.

Лента в него помещается запросто, однако многие умудряются запихнуть туда еще и узкие герметичные блочки из серии Slim.

В итоге при включении светодиодной ленты, сначала нагревается сам профиль. А затем, вместо того чтобы отдавать все тепло в воздух, он начинает передавать его на поверхность коробки питания.

При этом не забывайте, что она сама по себе также греется. В результате такой ”прожарки” как в искусственной печке, которую вы сами и создали, девайс не проработает и года.

Поэтому грамотное место установки нужно искать еще на этапе проектирования ремонта.

Перегруз

Третья частая причина поломок – перегрузка.

При начальном расчете и выборе мощности блока питания, всегда должен быть минимальный запас в 30%. Об этом говорят все рекомендации и требования.

Если этого не предусмотреть, то ваш источник постоянно будет работать со 100% загрузкой, либо с перегрузкой при перепадах напряжения.

Отсюда вытекает перегрев проводов, компонентов и опять проблемы с малым сроком службы. Если вы покупаете дешевые модели или слим серию, то здесь не помешает запас мощности даже в 50%.

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

T= (C*Uбат)/(Uраб.led*Iраб.led)

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

Как установить и подключить светодиодную ленту в машине своими руками

В первую очередь определитесь с местом монтажа. Будете вы украшать автомобиль изнутри или снаружи? От этого момента во многом зависит выбор светодиодов, а также методы крепления. Выбирая место, убедитесь, что лента не будет мешать ремонтным и обслуживающим работам. Например, демонтаж всех элементов автомобиля должен осуществляться без снятия подсветки.

После того как место расположение ленты продумано, замерьте необходимую длину. Для этого вам будет нужна обычная метровая лента или кусок верёвки с линейкой. Проложите верёвку в тех местах, где планируется монтаж подсветки. Не забывайте про углы и изгибы: они должны быть максимально ровными. После этого просто измерьте длину верёвки и отрежьте полосу аналогичного размера. Не забывайте, что количество оставшихся диодов на участке должно быть кратно трём!

Отмерьте необходимую длину ленты и отрежьте по границе сектора

Материал и инструменты

Для того чтобы установить подсветку на ваш автомобиль, вам понадобятся такие материалы и инструменты:

светодиодная лента нужной длины;
провода с сечением 0,75 мм;
ножницы;
канифоль для лужения проводов;
паяльник с мощностью 25–40 вт (не больше);
термоусадочная трубка для изоляции;
нагревающее устройство (в идеале — строительный фен со специальной насадкой, но подойдёт и обычная зажигалка);
клей для фиксации;
хомуты (в некоторых случаях);
контроллер с пультом (для многоцветной ленты);
автомобильное зарядное устройство для телефона (используется при подключении к прикуривателю);
тумблер для включения и выключения.

Сколько это работает

Чтобы рассчитать, сколько батареек нам нужно и на какое время их хватит, ищем количество потребляемого светодиодами тока. Эта величина отличается у разных видов оборудования и указана в документации. Количество бывает обозначено как из расчета на один светодиод, так и на единицу длины.

Подсчитав общее количество потребляемого тока, выбираем элементы питания необходимой емкости. Литиевые аккумуляторы 18650 имеют емкость 2600 мА/час — при потреблении 2600 мА (или 2,6 А) они могут обеспечить непрерывный свет в течение часа. Пять метров диодной ленты на 30 диодов, в зависимости от спецификации, могут потреблять ток в 1-3 А, на час-полтора эксплуатации для них потребуется два аккумулятора 18650.

Качество и время работы зависят от аккуратности пайки или используемых коннекторов.
